传统荷兰式手动自行车充气打气筒结构

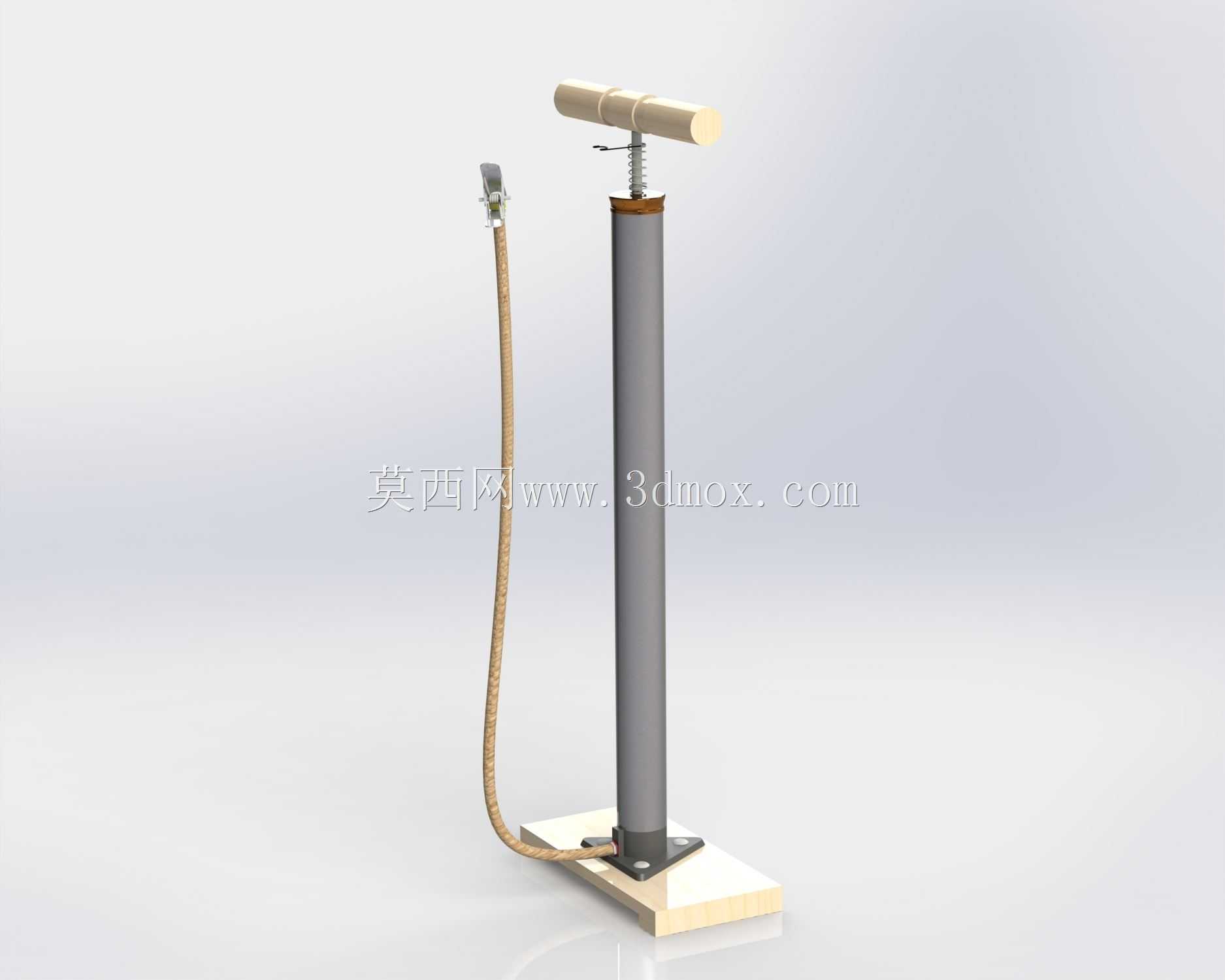

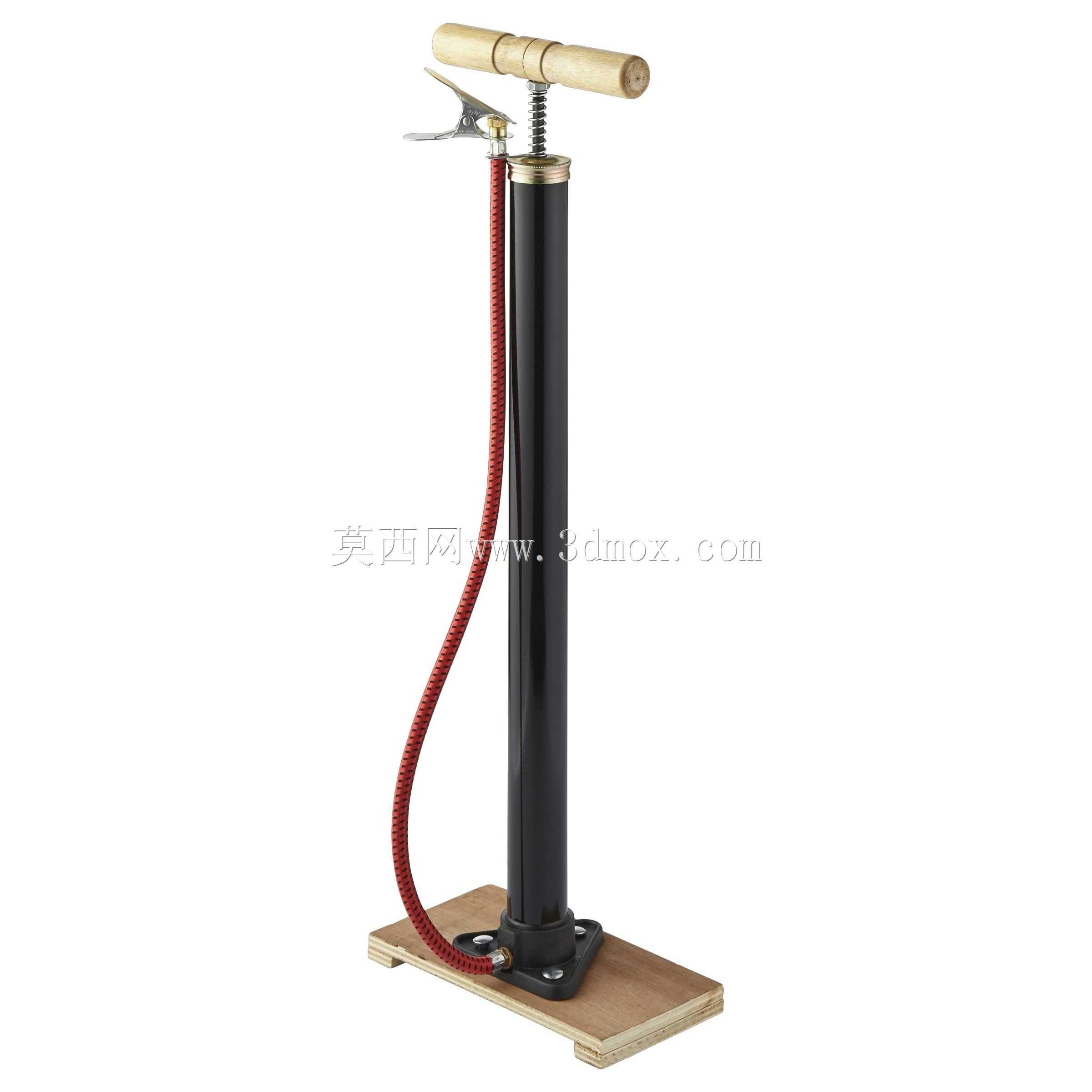

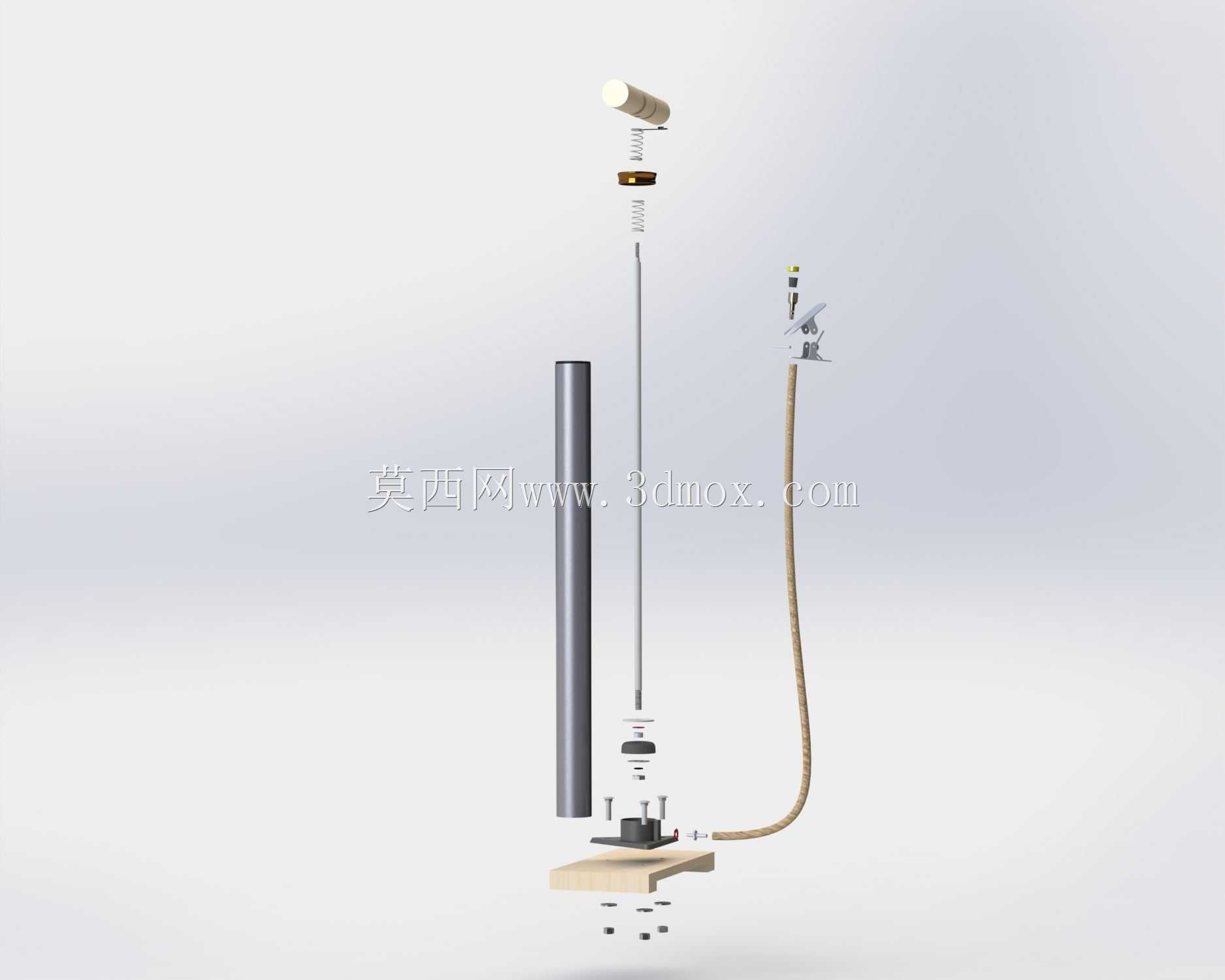

日常骑行场景里，手动打气筒是民用维修、家庭常备的低压充气设备，这款传统荷兰结构的自行车泵，适配民用自行车、老式通勤车的轮胎充气需求，也可兼顾球类、充气玩具的低压充气作业，整体结构走耐用性优先的设计路线，没有多余的花哨结构，核心围绕长期手动使用的可靠性做布局。底座采用矩形实木承托板搭配金属固定法兰，将立式泵筒牢牢锁死在底板上，安装边界上底板长宽控制在200mm*120mm区间，泵筒垂直高度约520mm，加上顶部T型木把手的总高度不超过600mm，放置在地面使用时不会占用过多收纳空间，木把手的握持宽度约180mm，符合成年人双手按压施力的人机尺寸，按压行程控制在300mm左右，单次按压的排气量可以满足民用轮胎快速充气的效率需求。气路部分采用耐老化橡胶软管连接泵体出气口与通用夹式气嘴，夹式气嘴可以兼容英式、美式民用气门芯，不需要额外更换转接头就能完成充气操作，软管长度预留800mm，足够在打气时灵活调整气嘴连接角度，避免拉扯泵体造成侧翻。建模阶段先从核心的活塞组件开始搭建，先绘制泵筒的薄壁圆柱特征，确定内壁粗糙度与活塞密封圈的配合公差，再依次做出活塞杆、顶部压盖、底部单向阀组的结构，单向阀的钢球、弹簧限位结构要做单独的零件装配，保证进气、出气的气路逻辑通顺，不会出现反向漏气的问题。之后搭建外部的木质把手、橡胶软管、夹式气嘴、木质底座的结构，木质零件要做边缘倒圆角处理，还原实际使用中握持不硌手的细节，金属固定件的螺栓孔位要和底座、泵筒法兰的安装孔完全对齐，保证装配约束没有干涉。最后给不同零件匹配对应的材质外观，金属泵筒做哑光黑喷塑质感，木质零件做原木哑光纹理，橡胶软管做暗红色耐老化橡胶质感，夹式气嘴做镀锌金属亮面效果，整体装配完成后要做活塞行程的运动仿真，验证按压过程中所有零件没有运动干涉，单向阀的启闭动作符合气路工作逻辑，确保模型可以直接用于结构展示、民用五金产品的设计参考。
