踏板车发动机冷却循环水泵结构设计

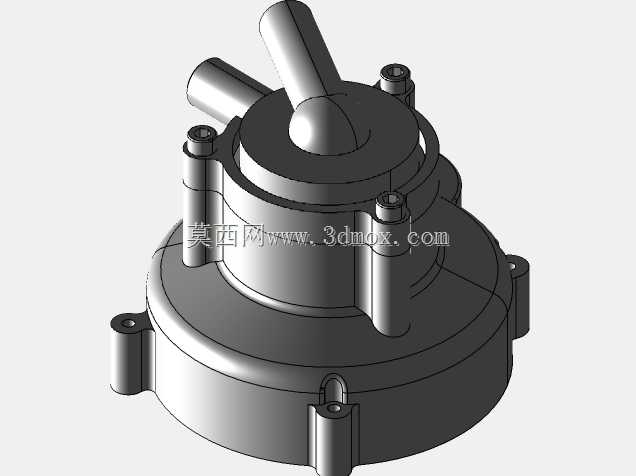

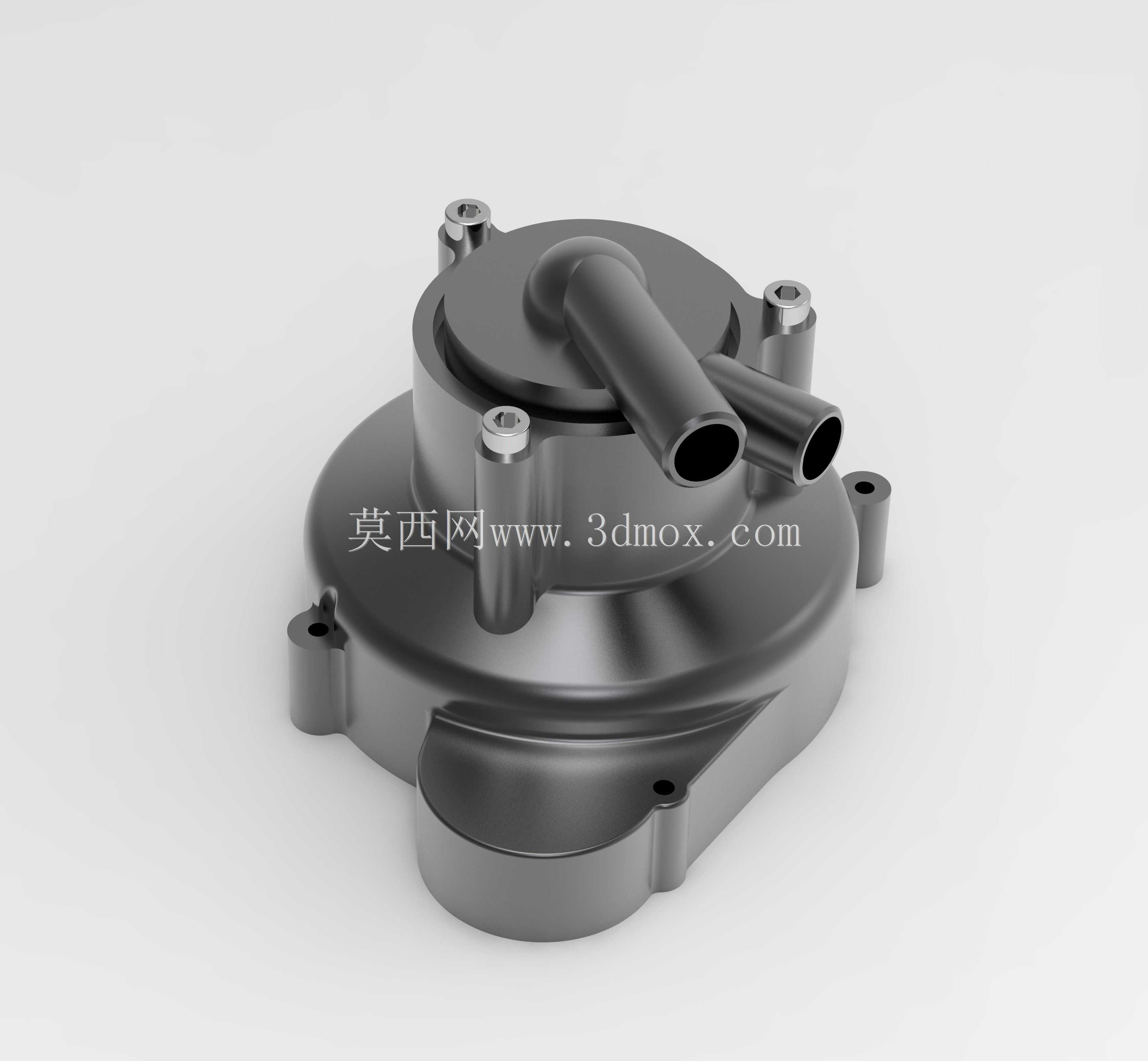

做踏板车动力附件结构设计时，最先要卡准的就是冷却回路的压损边界，这款水泵的安装位直接贴合发动机曲轴箱侧盖，三个带内螺纹的凸台柱是用来穿M6固定螺栓的，柱高统一做了8mm，刚好避开侧盖表面的加强筋凸起，不会出现装配干涉。进出水口的角度是反复调整过的，斜向上的主进水口对接缸头回水软管，侧置的出水口连通散热器下管路，两个管口的外径都做了12mm的标准快插尺寸，表面留了0.2mm的环形凹槽用来卡紧喉箍，避免车辆颠簸时软管脱落。建模的时候先从泵腔的流道轮廓入手，先画旋转特征做出蜗壳的基础型腔，流道截面从进水口到出水口做渐变扩张，把水力损失控制在合理区间，之后再拆分出上盖和基座的分型面，分型面选在泵腔最大轮廓处，方便后续压铸开模时拔模，所有拔模斜度统一做1.5度，符合铝压铸的工艺要求。泵体外侧的弧形凸缘是用来容纳水封组件的，水封安装位的同轴度公差要控制在0.05mm以内，不然长期运转容易出现冷却液渗漏。顶部的轴孔是穿水泵叶轮轴的，孔内预留了轴承安装位，和轴的配合选H7/k6的过渡配合，保证运转时的同轴度。整个泵体的外形轮廓没有尖锐棱角，所有转角都做了R2-R5的圆角过渡，一方面是减少压铸时的应力集中，另一方面也避免装配时划伤操作人员。建模过程中要反复做干涉检查，尤其是螺栓柱和周边发动机部件的间隙，至少留3mm的操作空间，方便打紧螺栓时套筒能顺利伸入。叶轮腔的内部容积要匹配踏板车单缸发动机的冷却流量需求，在额定转速下能满足缸头持续散热的流量要求，不会出现高负荷工况下冷却液循环不足导致的过热问题。泵体表面的安装基准面做了0.1mm的平面度要求，装配时和发动机侧盖之间夹0.5mm厚的密封纸垫，就能保证结合面的密封性能，不需要额外打密封胶，后期维护拆解也更方便。
