大陆Emsco F500泥浆泵结构设计

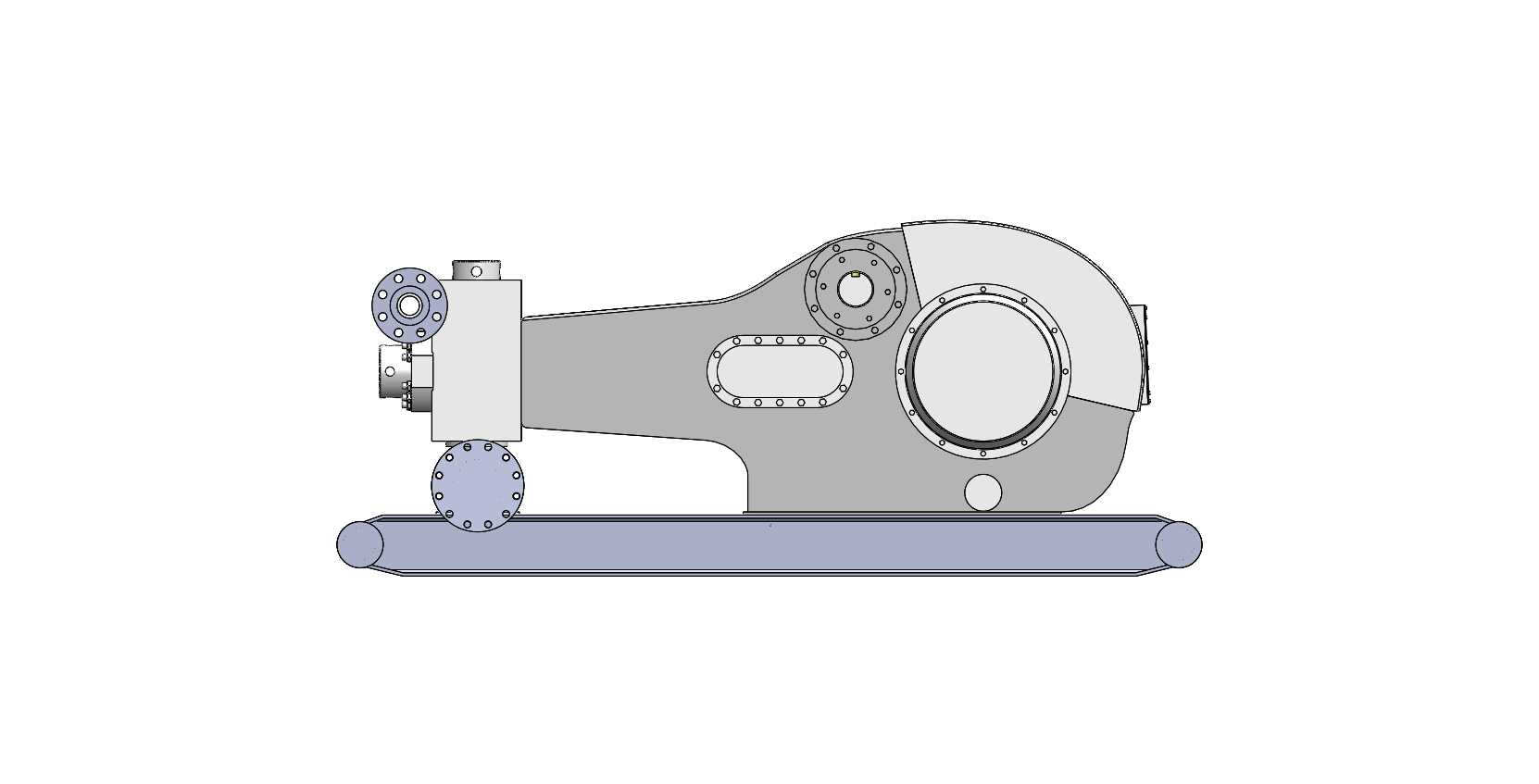

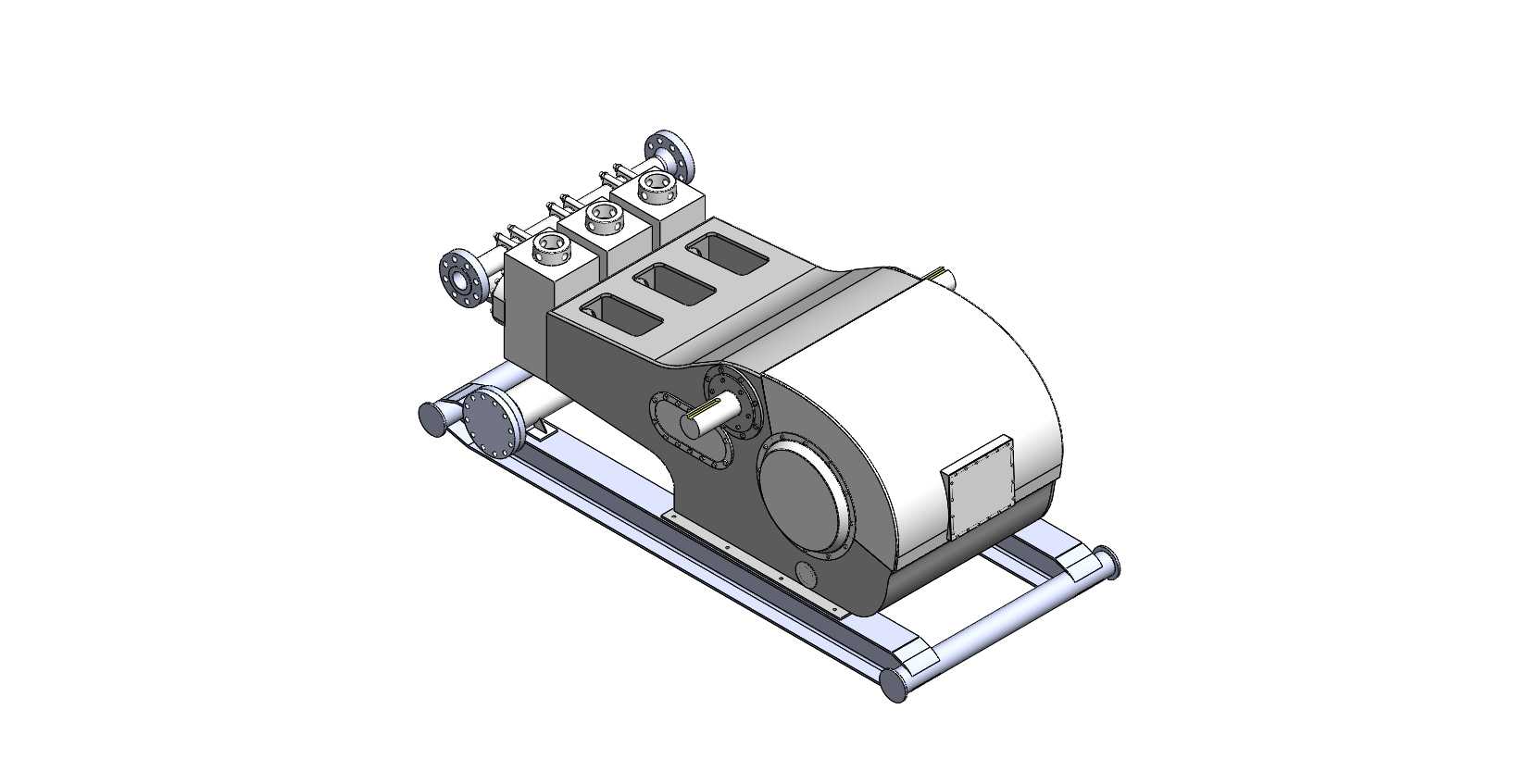

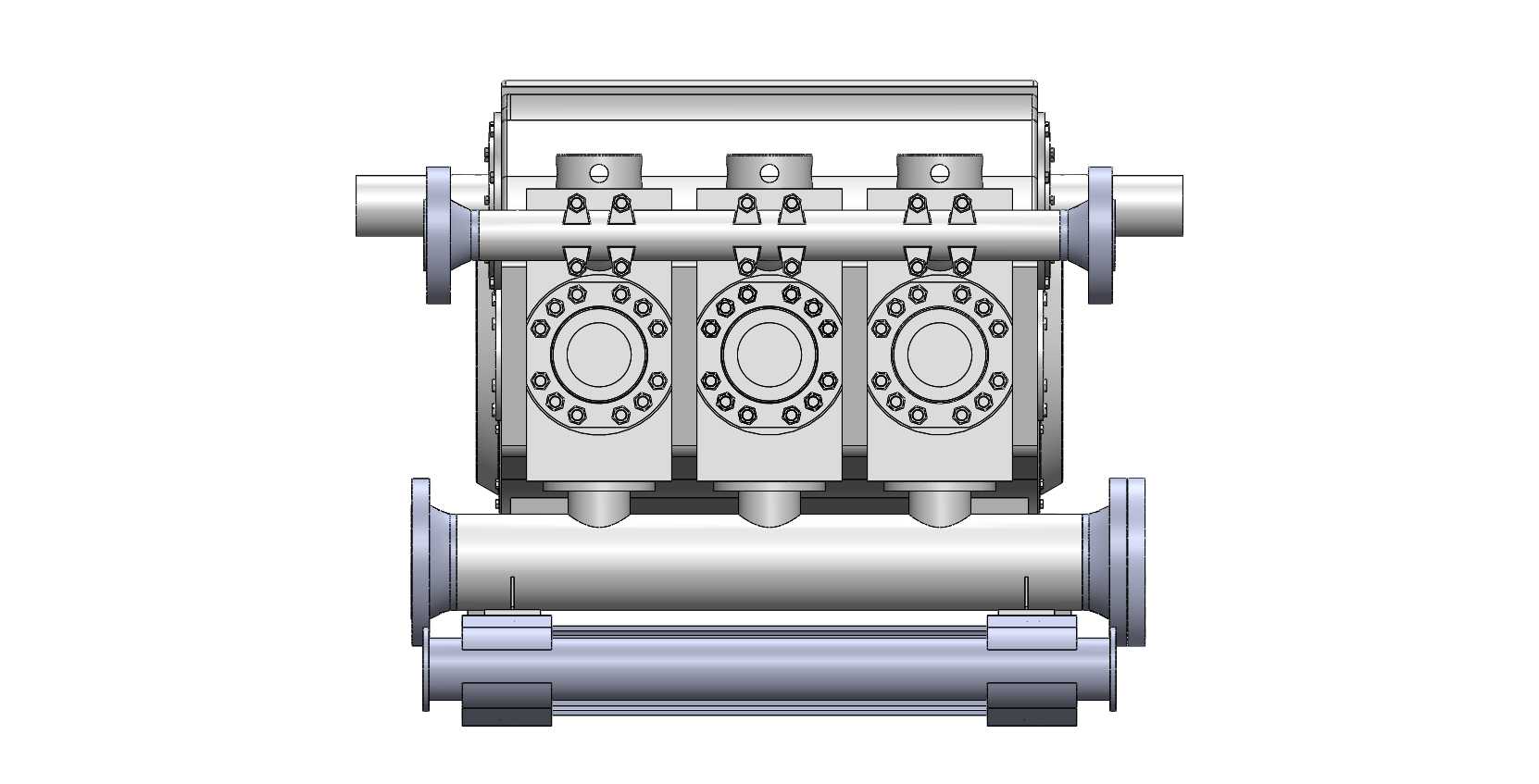

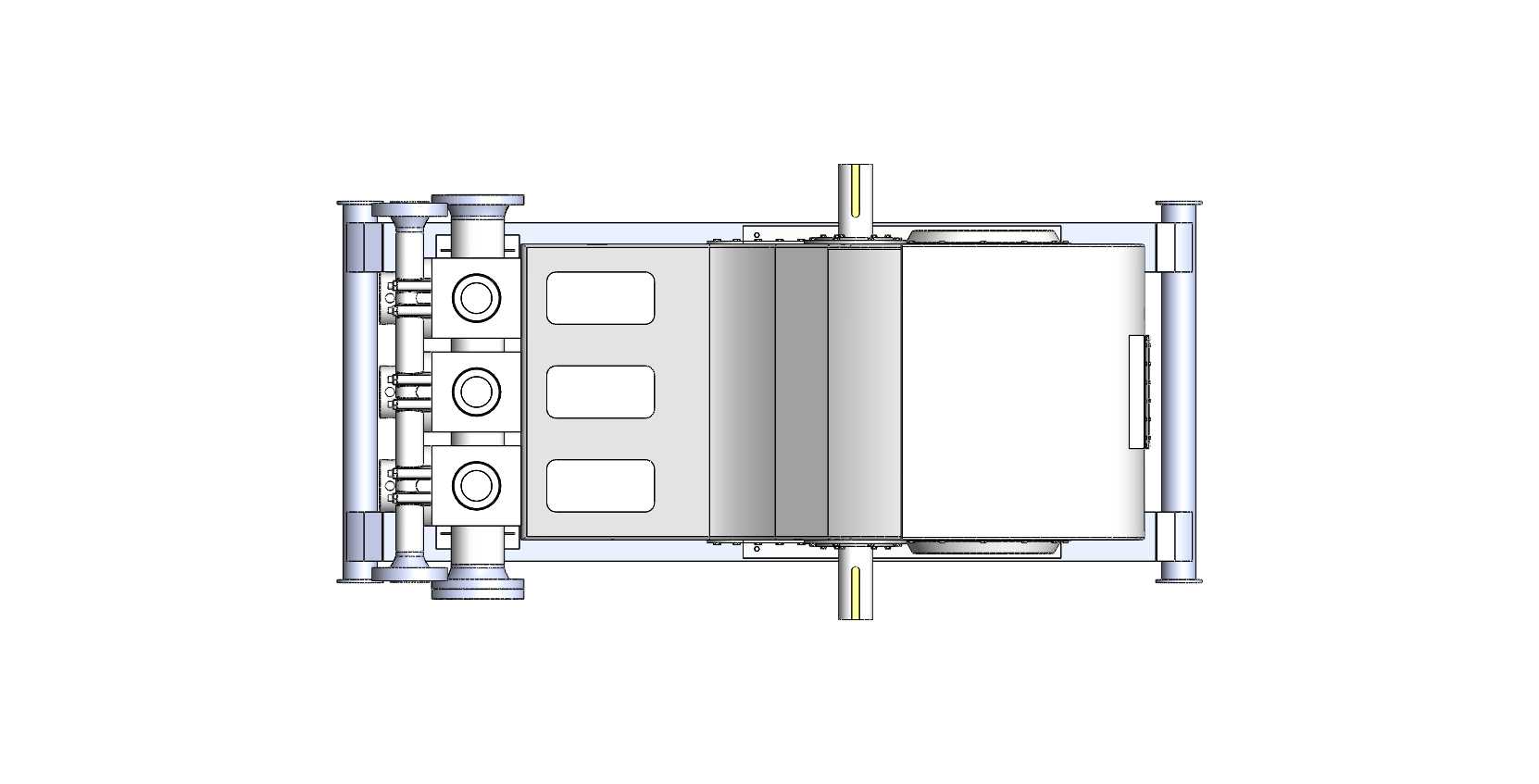

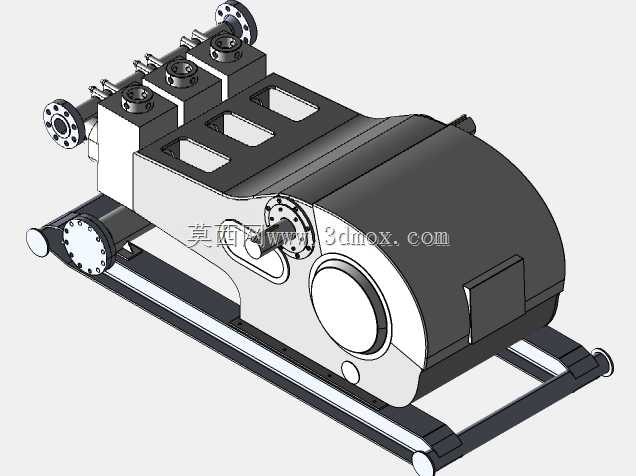

在陆地油气钻井、水文地质钻探、非开挖定向钻施工场景中，泥浆泵作为钻井循环系统的核心动力单元，承担着将高压泥浆输送至井下的关键职能，既可以携带钻头切削产生的岩屑返回地面，也能为井下钻具提供冷却润滑、平衡地层压力，是保障钻井作业连续稳定运行不可或缺的设备。本次呈现的F500型泥浆泵结构，参考同型号设备的公开手册参数与现场测绘的通用尺寸搭建，建模过程中优先还原了设备的核心功能分区：液力端的三缸往复结构、动力端的齿轮减速传动机构、整体撬装底座的安装接口，以及进出液管路的连接法兰位置。从设计逻辑来看，这类卧式三缸单作用泥浆泵的结构排布，首先要满足动力传递的同轴度要求，曲轴与输入轴的中心距、齿轮啮合的侧隙预留都在建模时做了对应还原，液力端的阀箱、活塞、拉杆的同轴度基准也和动力端的十字头滑道保持统一，避免实际装配中出现偏磨问题。建模时先从撬装底座开始搭建，确定整体安装的边界尺寸，底座上预留的地脚螺栓孔位置、与上部泵体的连接支座定位都参考现场通用安装规范设置，方便后续做场地布置模拟时直接调用。动力端部分先绘制曲轴的三维轮廓，依次装配连杆、十字头、齿轮副，还原减速机构的传动路径，液力端则重点还原了三个缸体的排布间距、阀座的安装位置、进出口法兰的通径与连接尺寸，外部的护罩、润滑管路附件也做了简化建模，保留整体外形的辨识度。需要说明的是，该模型的尺寸为参考估算值，未做严格的公差配合标注，也未包含内部密封件、紧固件的细节结构，适用于钻井场地布置方案演示、设备教学培训、成套钻采装备的配套选型展示等场景，若用于实际生产加工，仍需对照原厂正式图纸做尺寸校核与细节补充。对于刚接触石油钻采设备建模的结构工程师来说，这类泵体建模可以先拆分动力端、液力端、底座三个独立模块分别搭建，再按照装配基准组合，能有效减少建模过程中的基准混乱问题，也方便后续针对不同模块做参数化调整。
