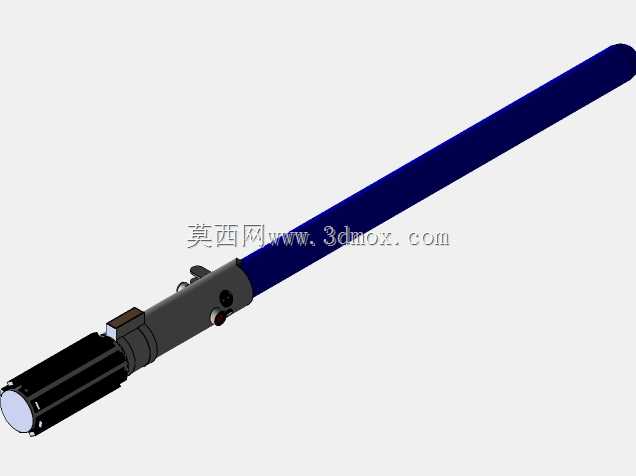

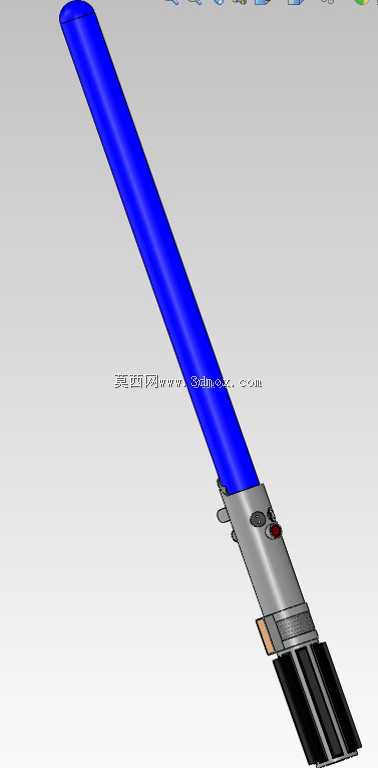

星球大战卢克光剑手持道具结构设计

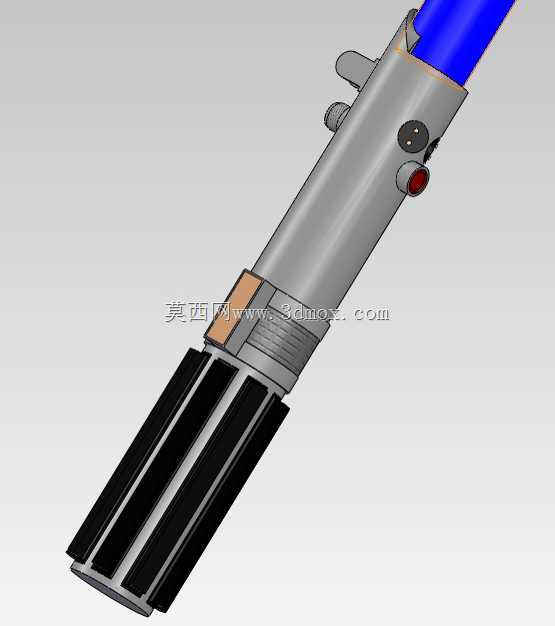

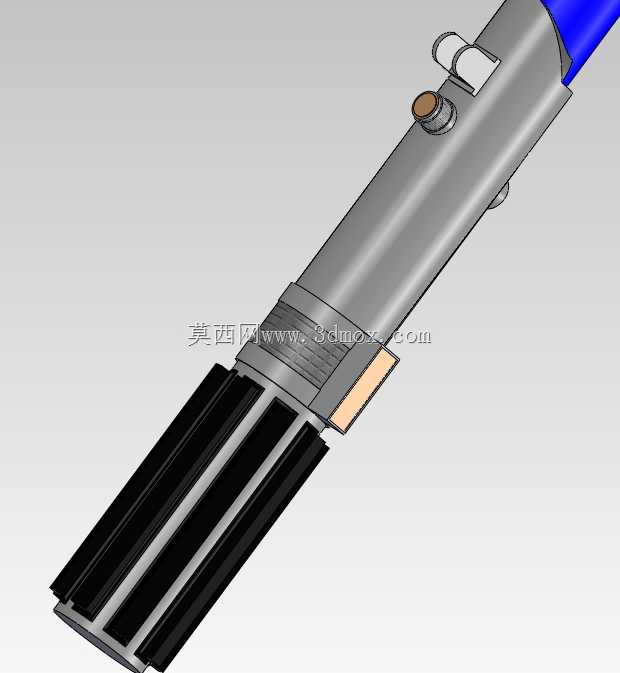

本次设计的光剑道具，主要面向影视周边道具制作、线下主题展陈互动装置、cosplay活动装备等应用场景，作为手持类展示道具，其核心用途是还原影视IP中经典武器的视觉质感，同时满足手持握持的人机工程需求，避免出现硌手、重心偏移导致长时间持握疲劳的问题。从功能特性来看，该结构预留了发光组件的安装腔体，剑刃部分采用半透明圆柱结构，可内置LED灯带实现发光效果，剑柄处设置了开关按键的安装位，同时预留了电池仓的排布空间，能够满足常规发光道具的电路走线需求，不需要额外破坏外观结构来走明线。设计过程中首先从人机握持尺寸出发，确定剑柄的直径控制在35mm，符合成年人单手握持的舒适维度，剑柄总长度控制在280mm，剑刃部分长度设置为900mm，整体重心落在距离剑柄尾端120mm的位置，刚好是手掌握持的核心区域，持握时不会出现头重脚轻的晃动感。建模阶段先绘制剑柄的基础回转体轮廓，通过旋转凸台生成剑柄的主体基体，之后对表面的防滑纹理、控制按钮安装槽、装饰挂环结构分别进行拉伸切除与凸台添加，处理剑刃与剑柄的连接位置时，采用锥面配合结构，预留0.2mm的安装间隙，方便后期实体制作时的粘接装配，同时保证连接位置没有明显的断差缝隙。剑刃部分采用等直径圆柱结构，端部做圆角过渡，避免尖锐边角带来的使用安全隐患，剑柄表面的金属质感分件结构，通过不同的拉伸特征区分出黑色握把段、银色金属装饰段、红色按钮点缀件的位置，不需要额外做复杂的曲面拆分，就能还原原作的外观层次。建模过程中需要注意各个安装位的尺寸边界，电池仓的内径要匹配常规18650电池的尺寸，开关安装孔的直径要适配常用的微型船型开关，走线槽的宽度设置为3mm，能够容纳两根导线顺利通过，避免后期组装时出现线路挤压破损的问题。整个结构没有复杂的传动部件，所有特征都采用常规的机械加工特征，不管是采用3D打印制作还是树脂翻模量产，都能顺利脱模，不需要额外设计复杂的抽芯结构，有效降低道具的制作成本。
