复古辐条式货运马车车轮结构

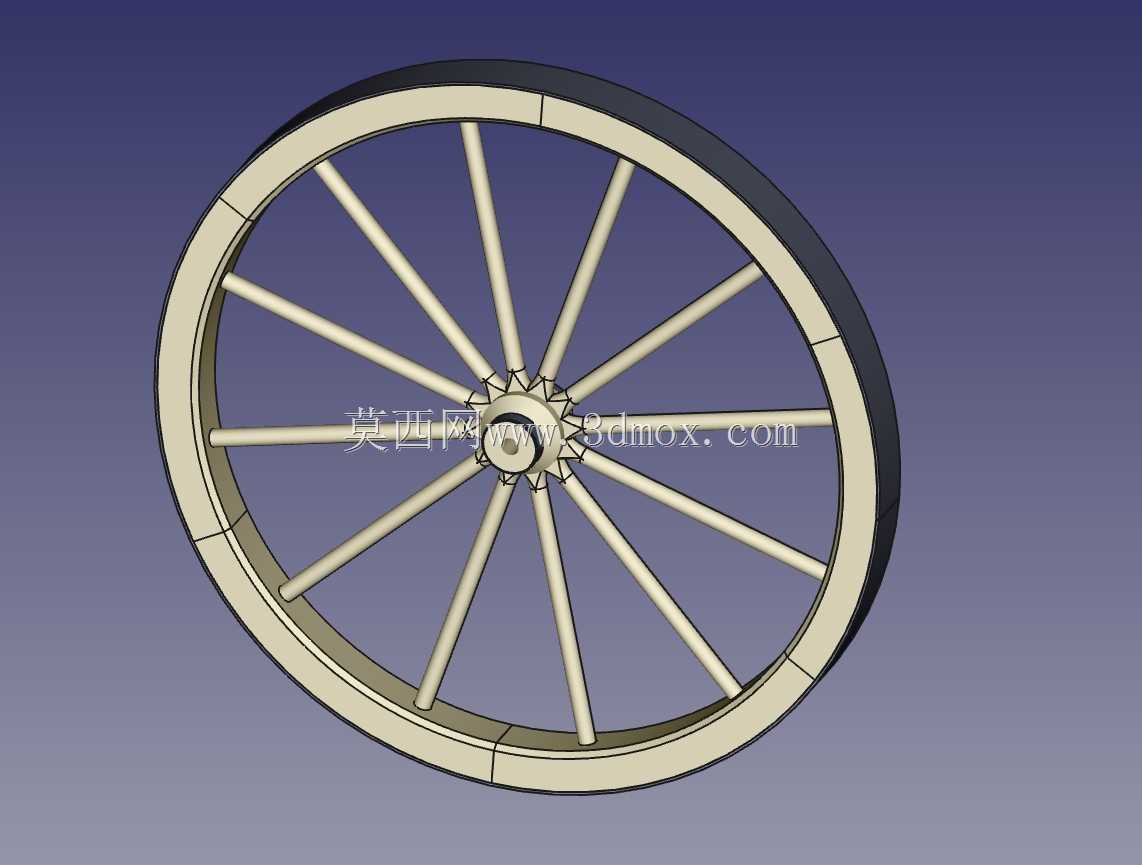

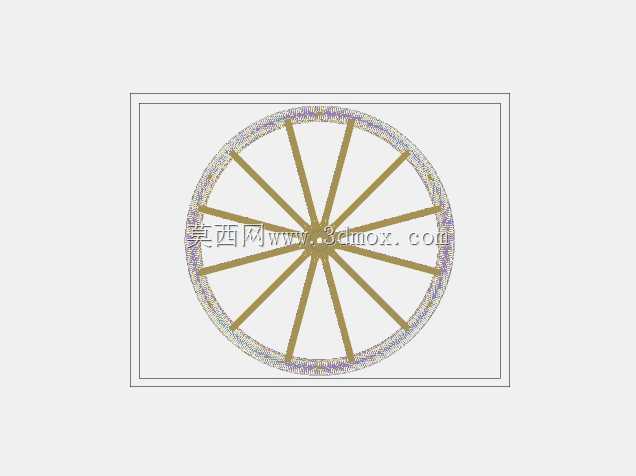

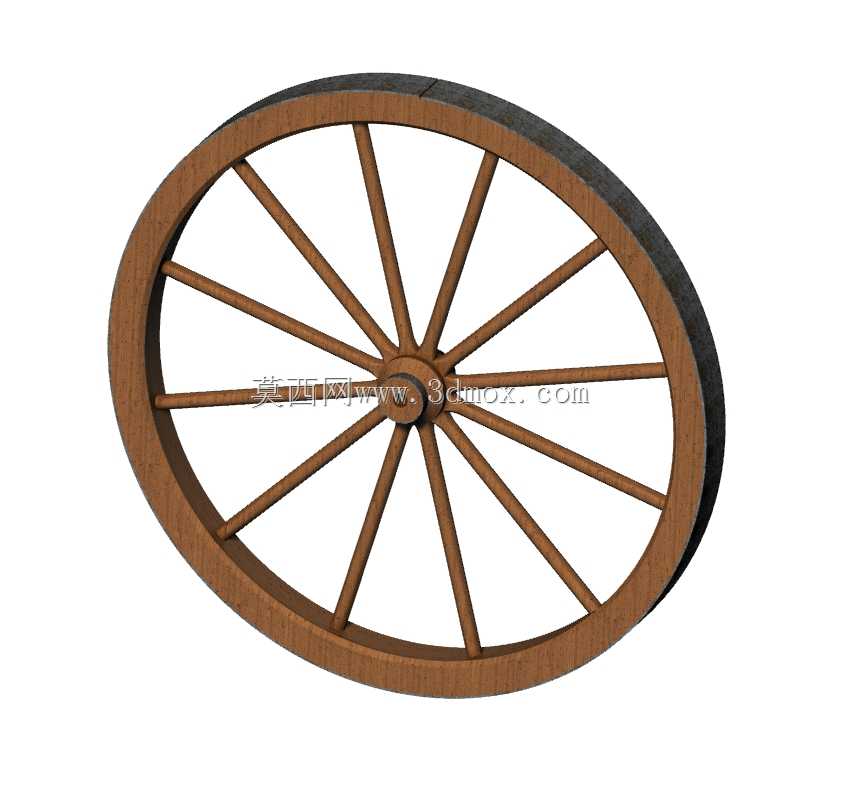

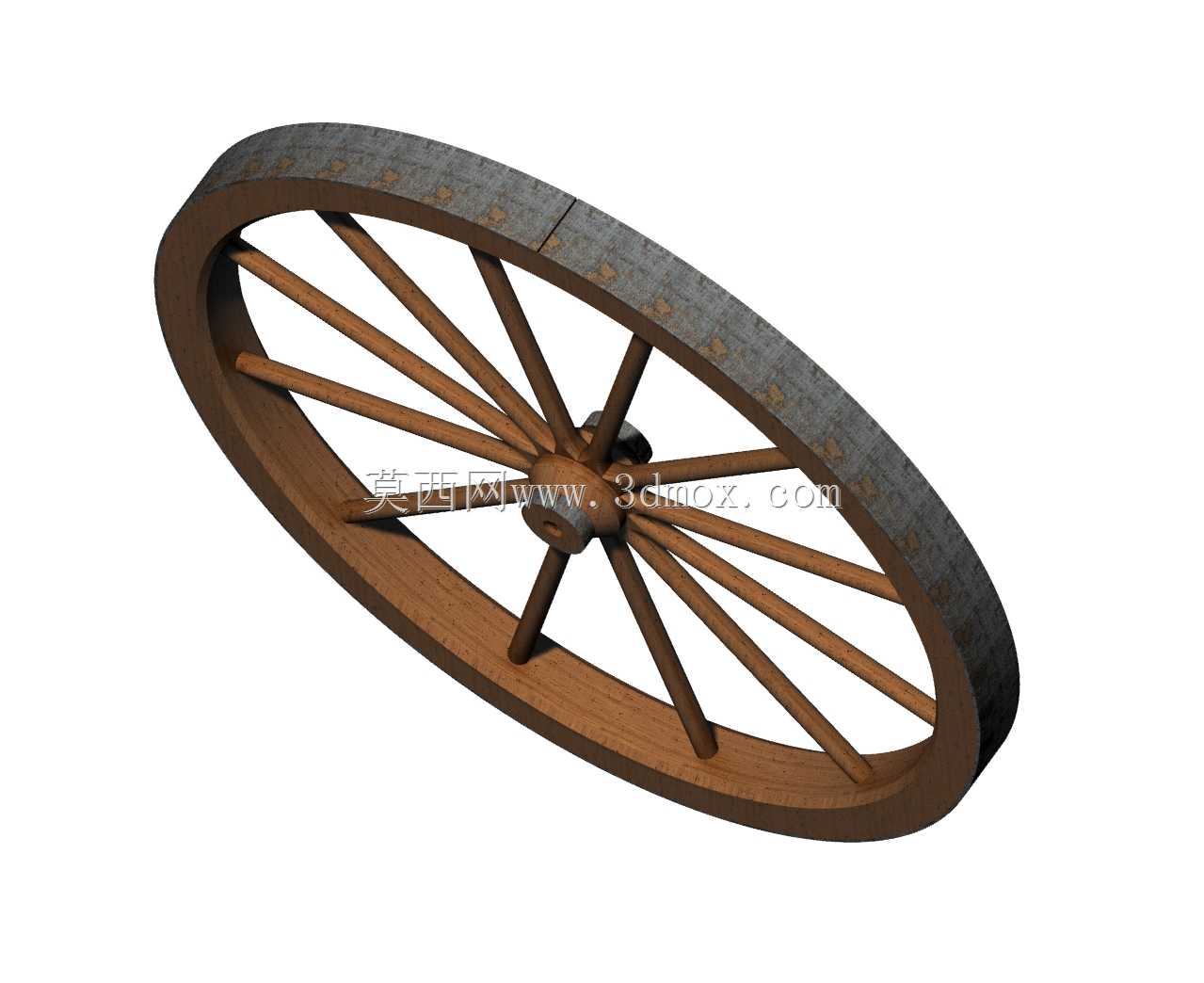

这类辐条式车轮最早应用于畜力货运车辆，在非铺装路面的短途重载运输场景中，依靠多辐条分散载荷的结构特性，能够在路面颠簸时将轮辋受到的冲击均匀传导至轮毂，避免局部应力集中导致的轮体断裂，相比早期实心木轮减重超过40%，同时兼顾足够的径向承载能力。从结构设计来看，整个车轮分为三个核心部分：外圈是包裹耐磨金属箍的木轮辋，金属箍通过过盈配合热装在木轮辋外侧，既可以减少木质轮辋的磨损，也能约束木构件受潮膨胀或干缩变形带来的结构松动；中间的轮辐采用等角度均匀排布的直辐条设计，每根辐条两端分别做榫头结构，嵌入轮辋内侧和轮毂外圈的榫槽内，装配时通过楔块涨紧固定，不需要额外金属固件就能实现可靠连接，单根辐条的截面尺寸根据额定载荷计算，保证满载时辐条的压应力在木材许用应力范围内；中心的轮毂采用耐磨硬木制作，中心开孔匹配车轴的安装直径，轮毂两端预留轴肩定位面，保证车轮转动时不会出现轴向窜动。建模过程中，首先确定车轮的整体外径、轮辋截面尺寸、轮毂的内外径与宽度这些核心安装边界参数，先绘制轮毂的旋转截面，旋转生成轮毂基体，在轮毂外圈按辐条数量做环形阵列的榫槽特征；之后绘制单根辐条的实体，根据辐条的安装角度调整空间位置，通过环形阵列生成全部辐条，再对每根辐条与轮毂、轮辋的配合位置做布尔运算切除多余结构，保证配合面完全贴合；轮辋部分采用分段拼接的结构设计，每段轮辋的弧度对应相邻两根辐条的夹角，拼接后形成完整圆环，最后在轮辋外侧绘制金属箍的薄壁实体，添加表面的磨损纹理与材质区分。需要注意的是，辐条的排布角度并非完全垂直于轮轴，而是带有轻微的外倾角度，这个设计可以让车辆在转向或侧倾时，部分辐条能够承受侧向载荷，避免轮辐从榫槽中脱出，同时轮辋的宽度要匹配常用的货运马车车桥安装尺寸，保证两侧车轮的轮距符合道路通行的宽度要求，轮毂内孔的尺寸公差要根据车轴的配合类型设定，保证转动顺畅又不会出现过大的旷量。
