垃圾车倾卸用四杆联动机构结构设计

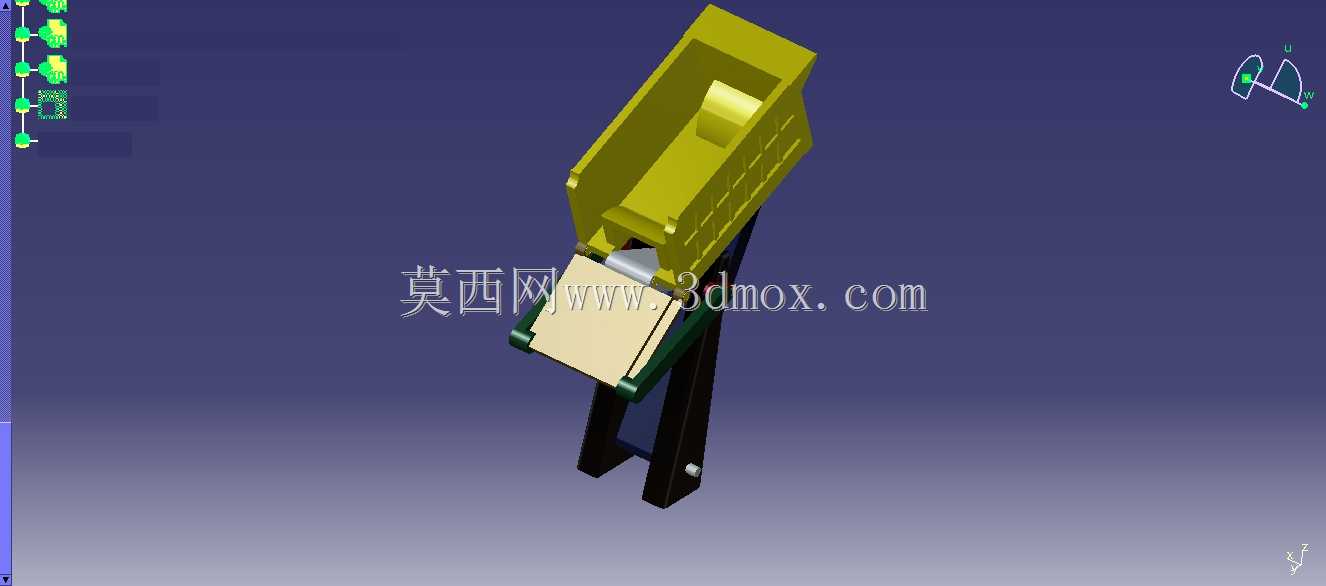

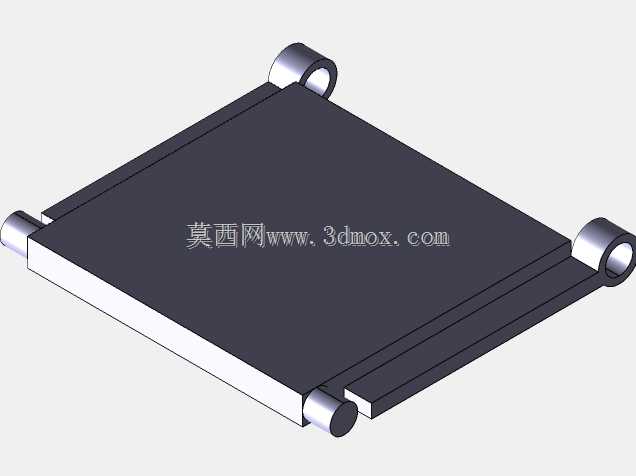

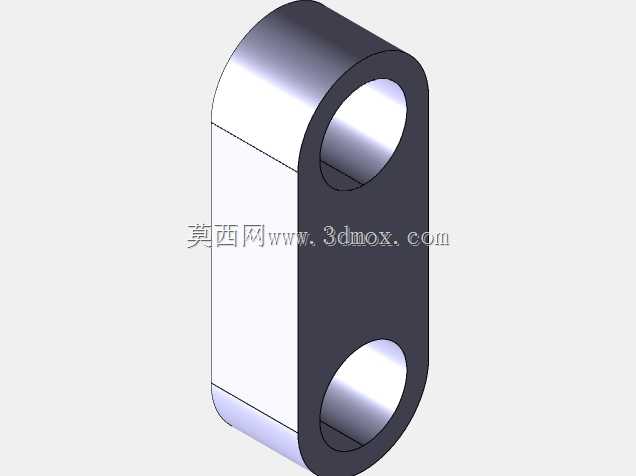

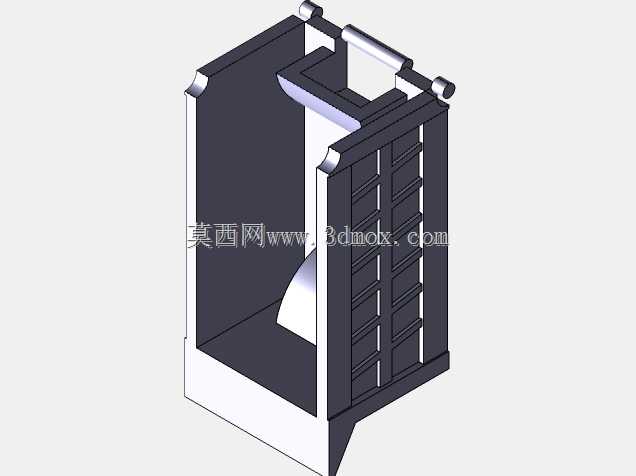

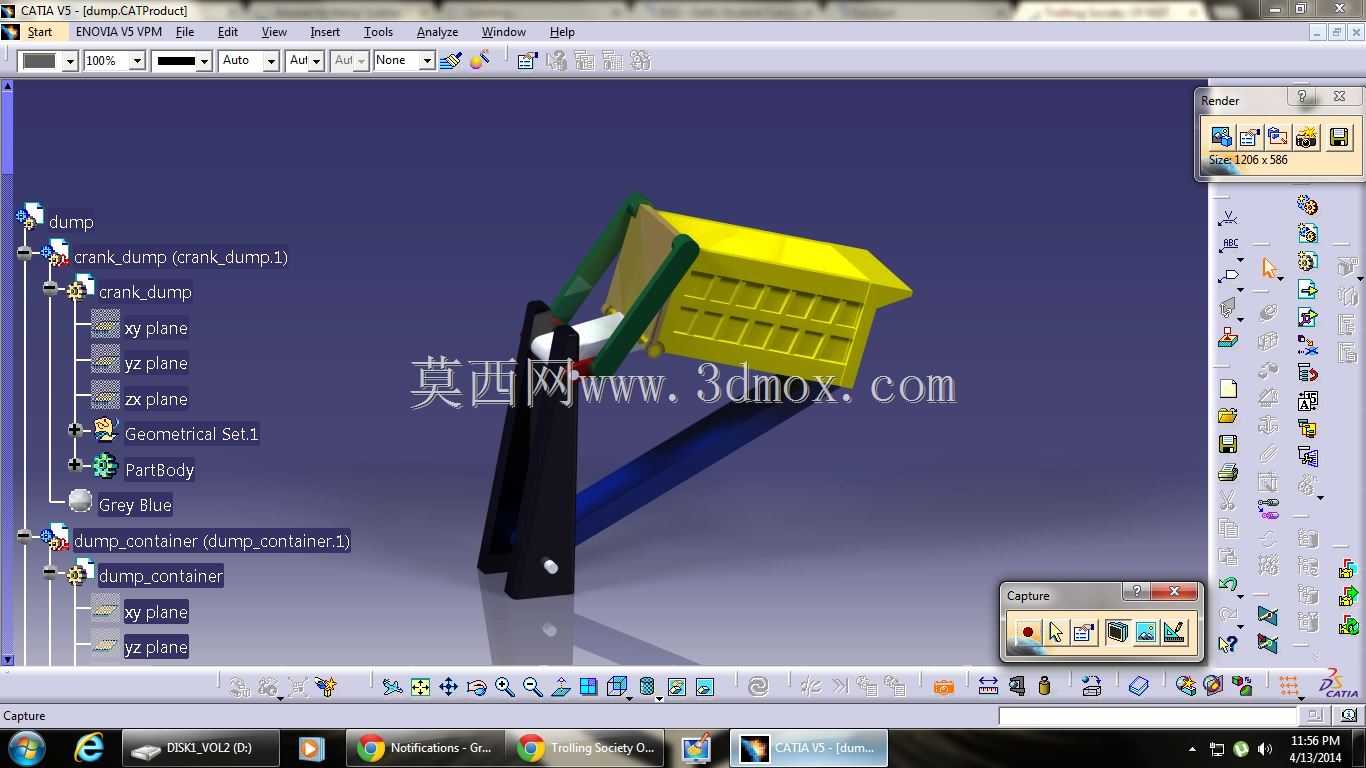

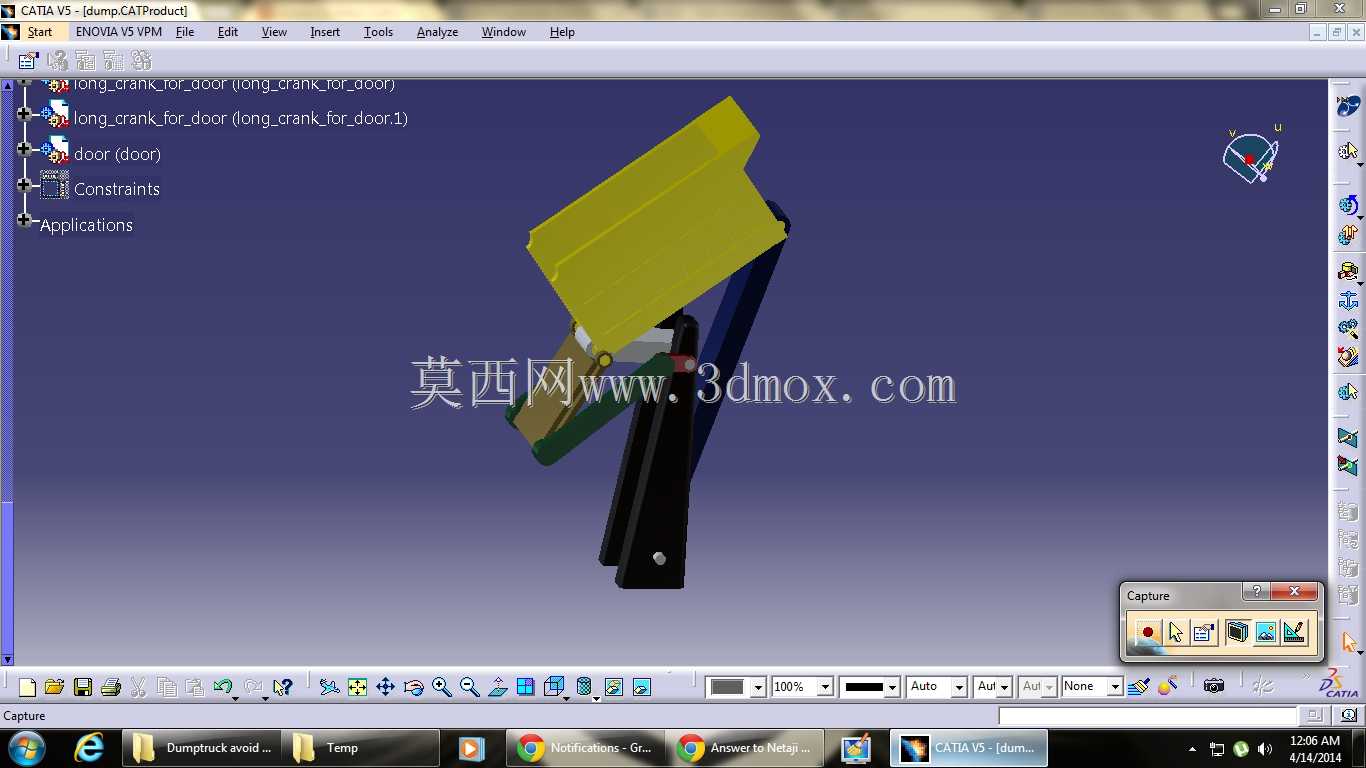

该四杆联动机构主要应用于小型垃圾清运车辆的货箱倾卸卸料场景，替代传统直推式油缸举升结构，在狭小的作业空间内完成货箱的翻转卸料动作，适配城市背街小巷、小区内部等狭窄区域的垃圾收运作业需求，避免长行程油缸带来的布置空间不足问题。机构实际运行时，通过动力输入带动主动曲柄转动，经连杆传动带动与货箱固连的从动摇杆摆动，实现货箱绕铰接点的定角度翻转，将箱内装载的散装垃圾一次性倾卸至收集点位，卸料完成后可带动货箱平稳复位至运输状态，整个动作过程无卡滞、无运动干涉，传动效率稳定。从设计思路来看，首先根据垃圾车货箱的额定装载重量、所需最大倾翻角度确定各杆的长度比例，优先选用曲柄摇杆机构构型，保证主动件可做整周回转的同时，从动件获得符合卸料要求的摆角范围，同时核算机构的传动角，确保整个运动行程内最小传动角大于许用值，避免出现传动死点或受力过大导致杆件变形。建模阶段首先确定各铰接点的安装边界，货箱与车架的铰接点位置需匹配现有小型卡车底盘的安装孔位，主动曲柄的动力输入端预留液压马达或摆线油缸的安装接口，各杆件的铰接处采用销轴连接结构，预留润滑脂注油通道，降低日常运行的磨损速率。画图时先绘制机构的运动简图，确定各杆的长度、铰接点坐标后，逐一生成各杆件的实体特征，对铰接孔位置添加同轴度、位置度公差约束，装配时先将机架部分与底盘安装位完成配合，再依次装配曲柄、连杆、摇杆部件，添加旋转副约束后进入运动仿真模块，模拟整个倾卸过程的运动轨迹，检查货箱翻转时是否与车架、驾驶室部件发生干涉，同时验证各杆件的受力情况，对受力较大的连杆部位做加强筋结构优化，避免长期交变载荷下出现结构断裂。整个机构的横向安装宽度控制在底盘车架的内侧宽度范围内，纵向安装尺寸不超出货箱前板与驾驶室后方的安全间隙，无需对原有卡车底盘做大规模改装即可直接适配安装，降低整车改造成本。
