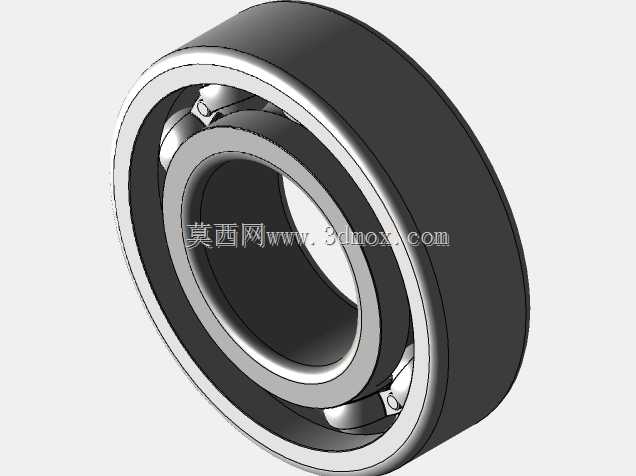

深沟球6205轴承三维结构设计

日常做传动结构选型时，6205是出镜率极高的一款深沟球轴承，不管是普通异步电机的输出端支承、小型输送机的辊筒转动位，还是台钻主轴、家用跑步机的滚轴部位，都能见到它的身影。这类轴承主要承担径向载荷，也能在一定范围内承受双向的轴向载荷，转速适配区间宽，日常维护难度低，是中小载荷旋转传动场景里的通用标配零件。做这个三维模型的时候，我没有直接调用软件自带的标准件库，而是先从实际安装边界倒推结构尺寸：内圈内径25mm，和常用的φ25轴径做过渡配合，外圈外径52mm适配常规轴承座的安装孔位，整体宽度15mm，安装时要给两侧的密封挡圈留出足够的压紧空间，避免外圈压装偏斜导致运转卡滞。建模步骤上我习惯先做基准面定位，先画出内圈的截面轮廓，注意滚道的曲率半径要比钢球半径略大0.02mm左右，留足运转时的润滑脂存储间隙，旋转凸台生成内圈实体后，再用同样的逻辑做外圈，滚道位置要和内圈严格同轴，不然钢球装配时会出现干涉。钢球部分我先算好节圆直径，单粒钢球直径7.938mm，沿节圆均匀排布共9粒，先做单个钢球实体，再用圆周阵列命令沿内圈轴线阵列，这里要注意阵列的数量和间距要和保持架的兜孔位置完全对应。保持架是容易被忽略的部分，我做的是浪形冲压保持架结构，先画出单个兜孔的卡扣轮廓，折弯后做圆周阵列，保证每粒钢球都能被兜孔灵活包裹，不会在运转时出现窜动脱落。实际应用里，这个型号的轴承对安装同轴度要求不算苛刻，但如果轴的加工圆度超差，或者轴承座孔有锥度，很容易导致运转时噪音变大、温升过快，建模时我特意把内圈的倒角、外圈的安装引导角都按实际加工尺寸做了出来，方便后续做装配干涉检查时，能直接模拟压装过程的导入角度，避免实际装配时出现倒角卡滞蹭伤配合面的问题。另外在做结构校验时，我特意给钢球和滚道之间留了微米级的装配间隙，模拟实际运转时的油膜厚度，后续做运动仿真时能更贴近真实的运转状态，不会出现刚体锁死的问题。
