六轮摇臂式火星漫游探测车结构设计

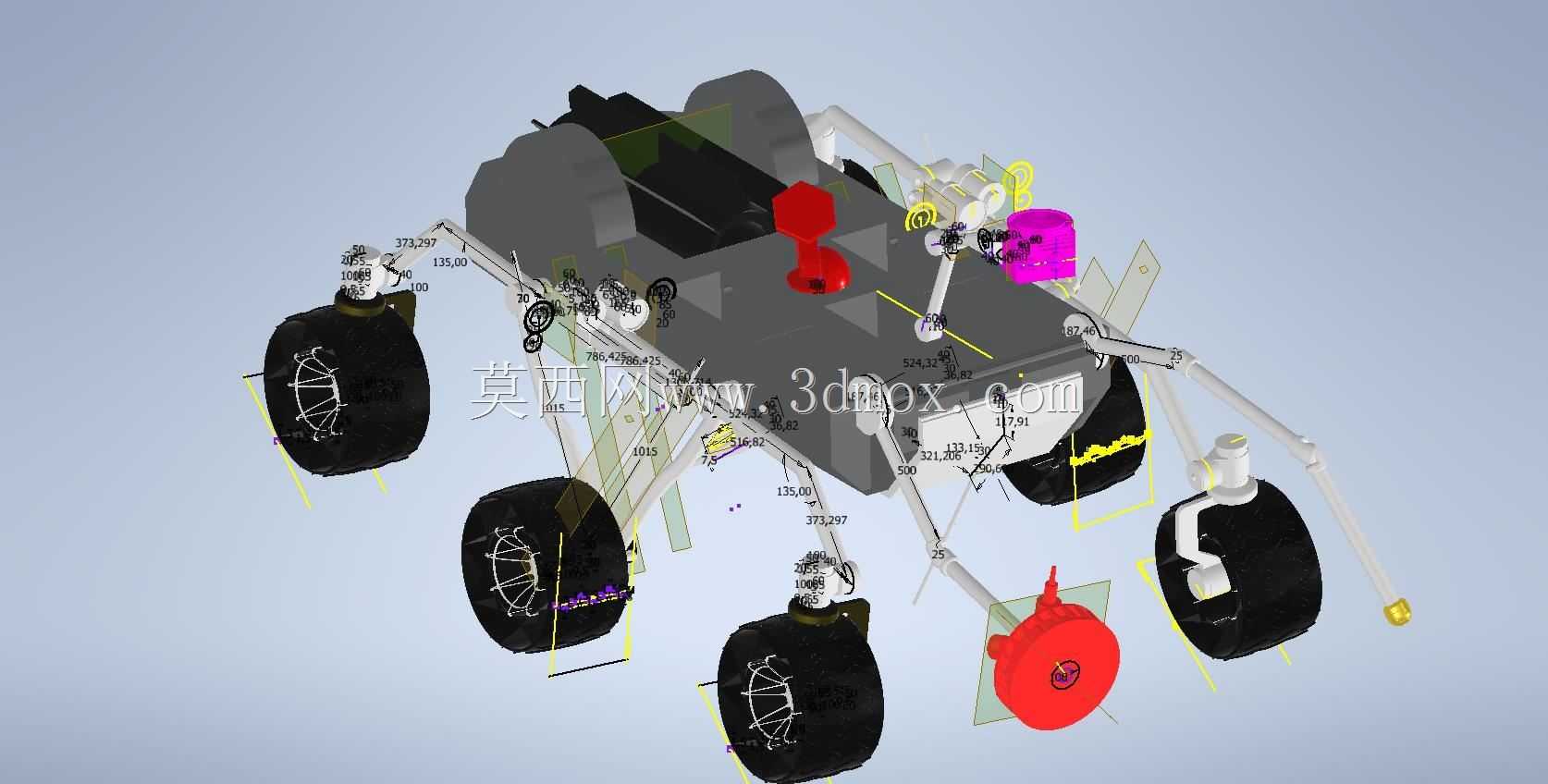

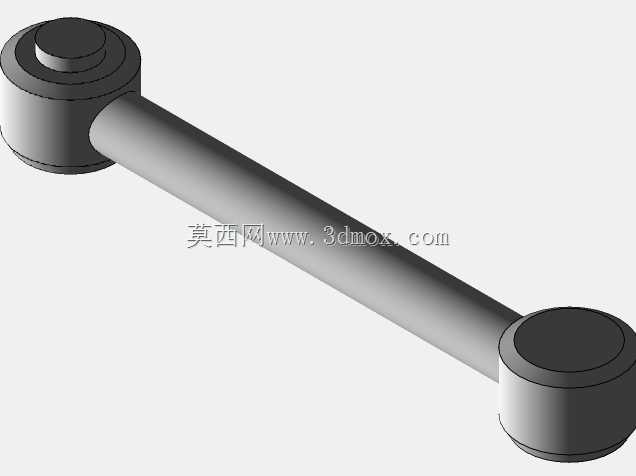

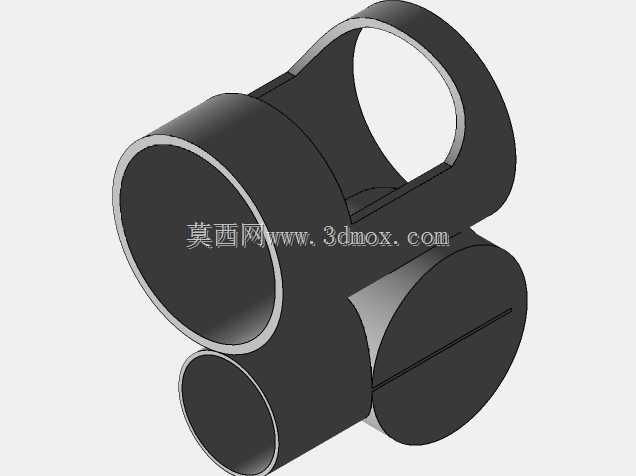

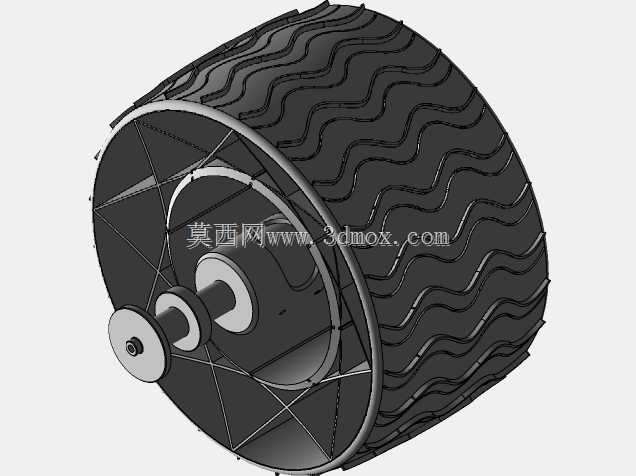

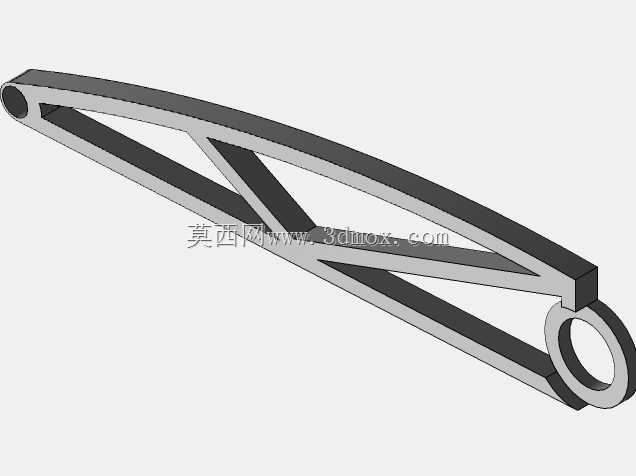

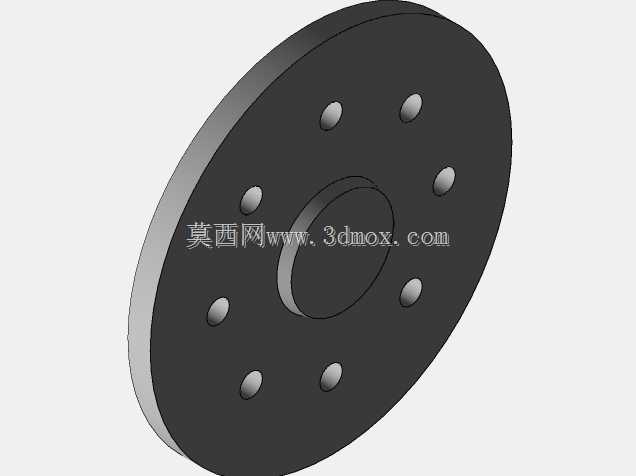

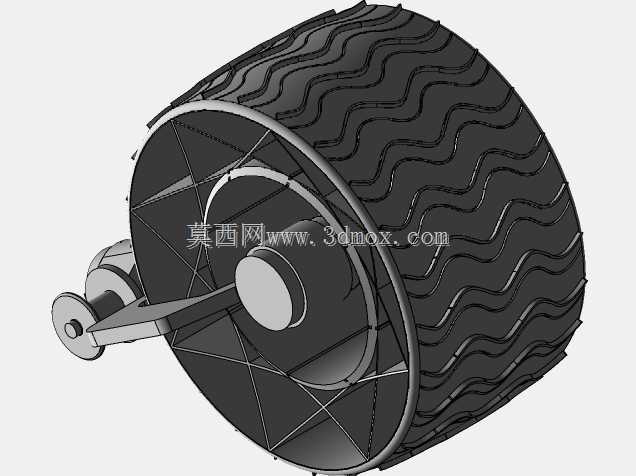

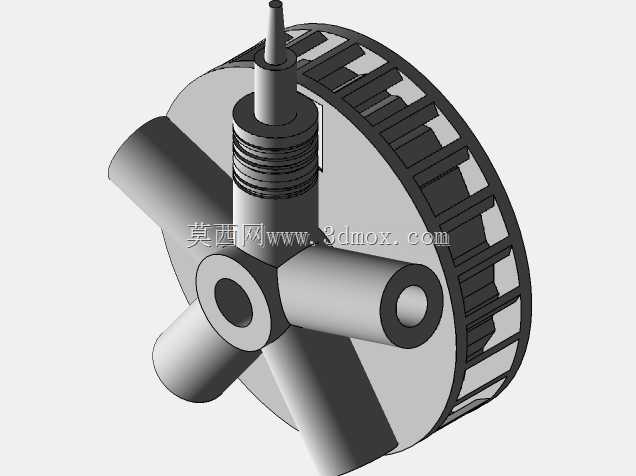

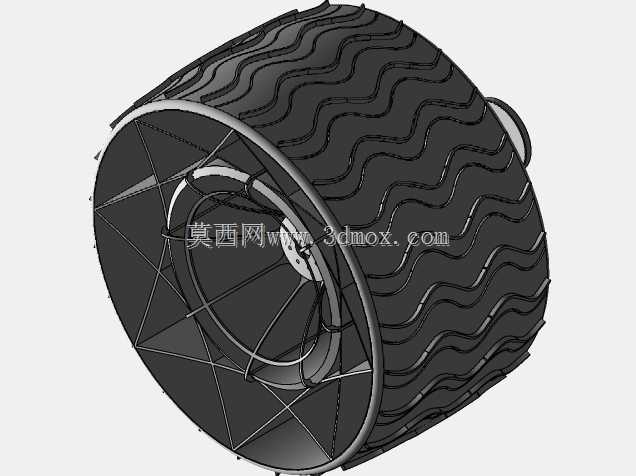

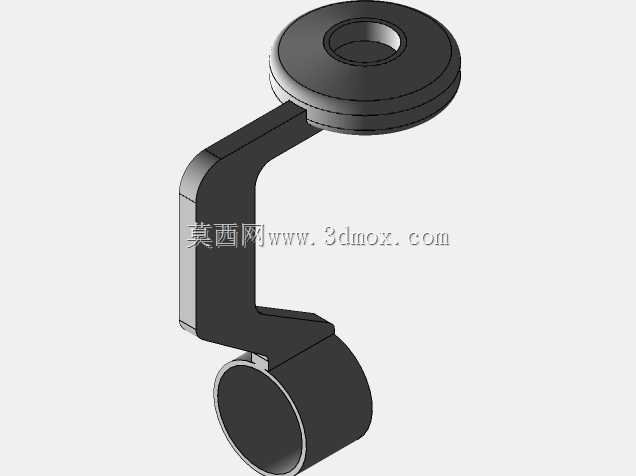

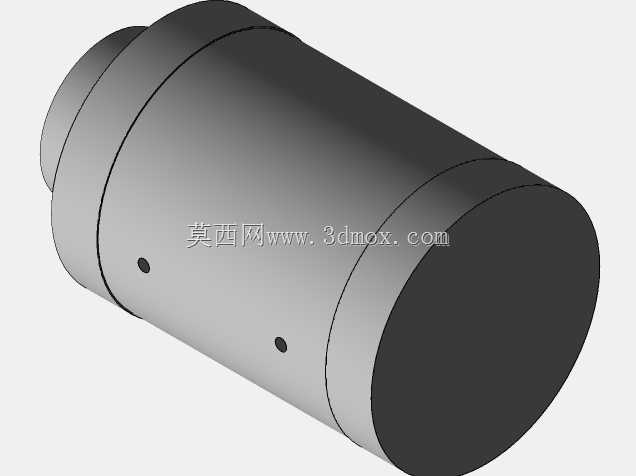

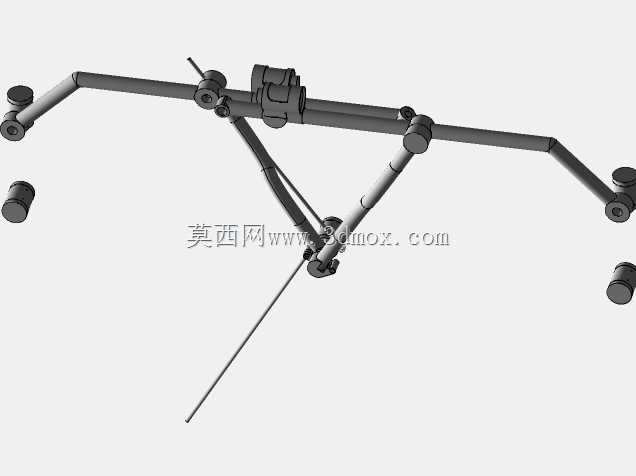

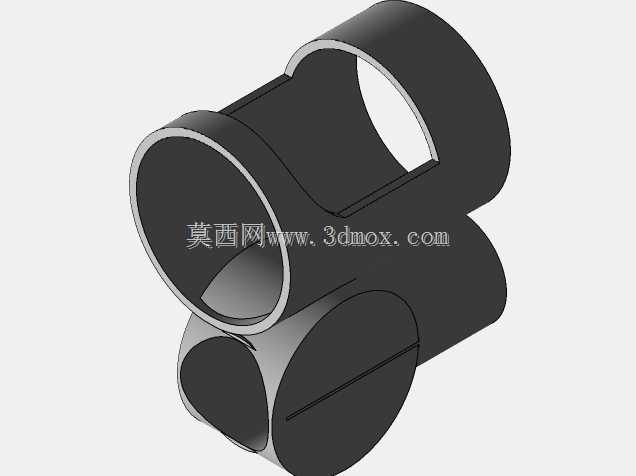

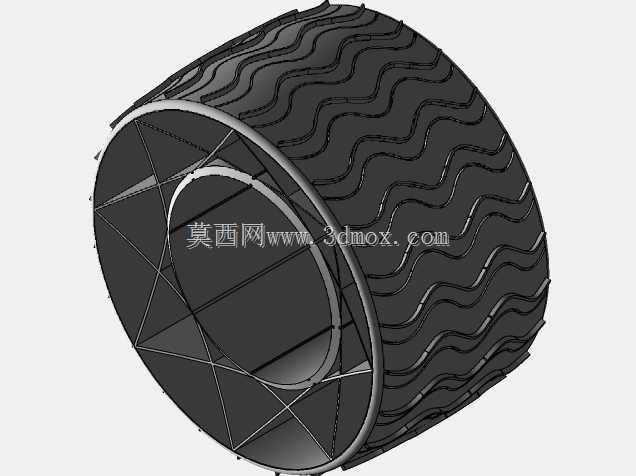

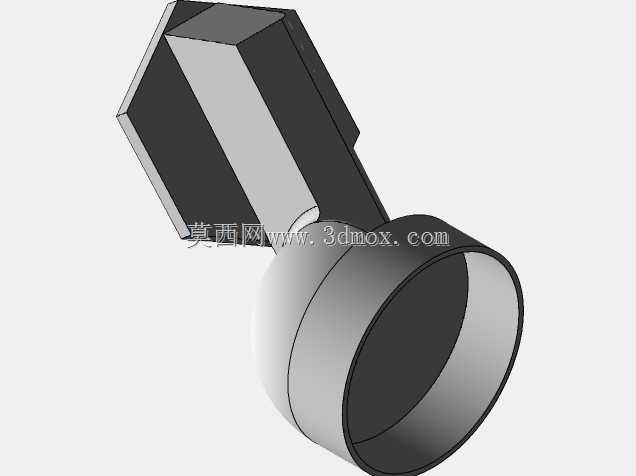

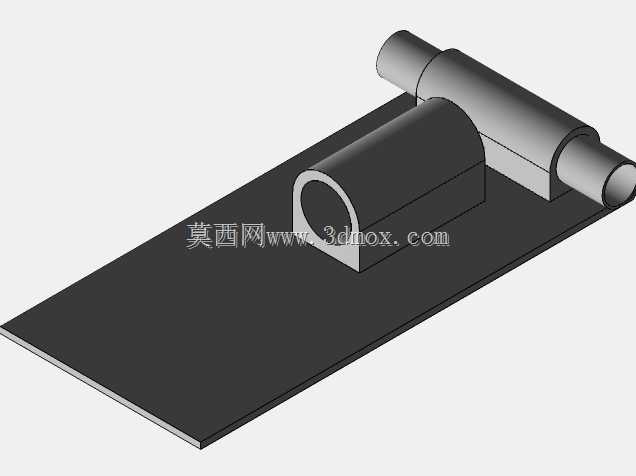

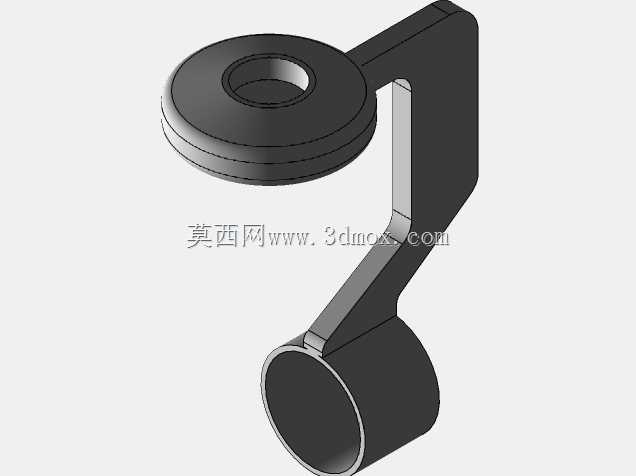

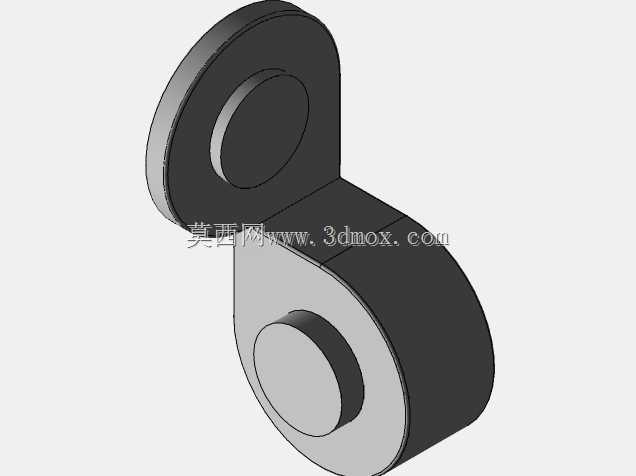

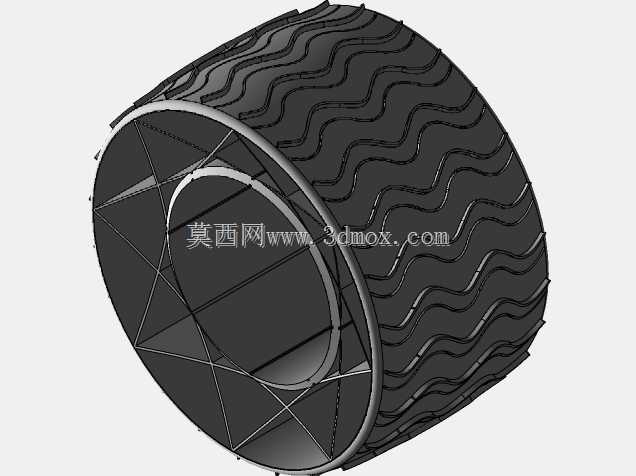

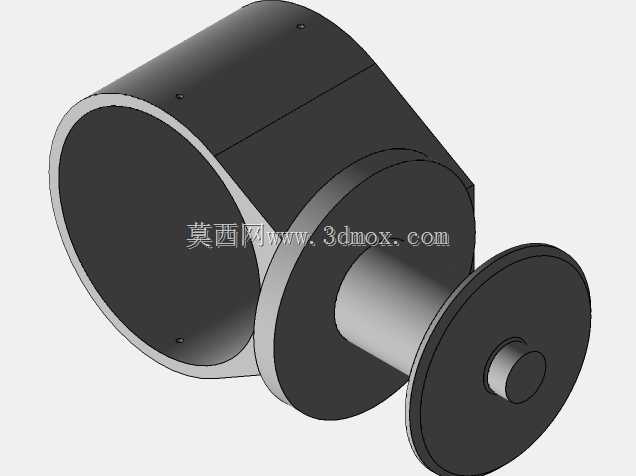

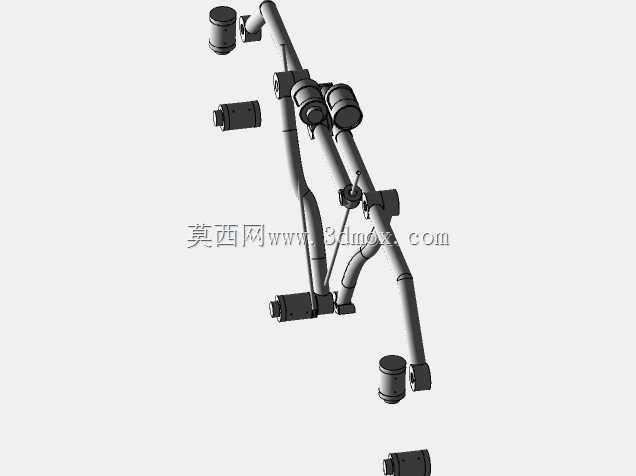

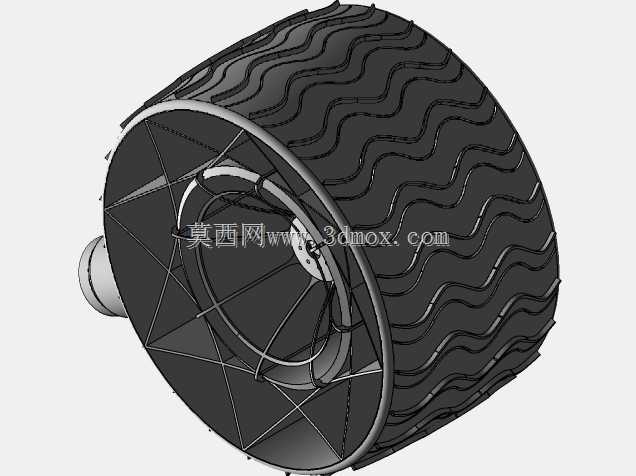

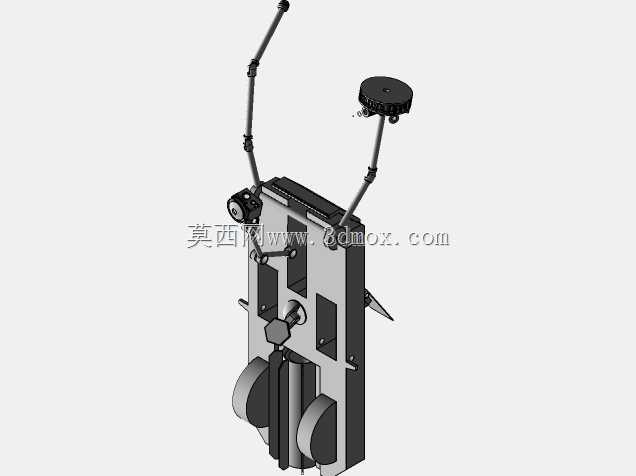

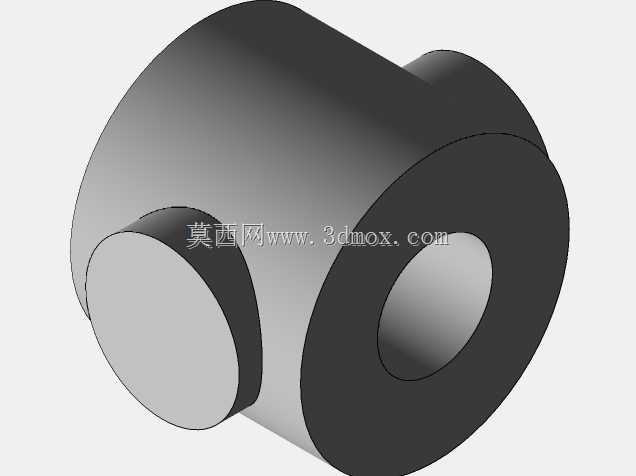

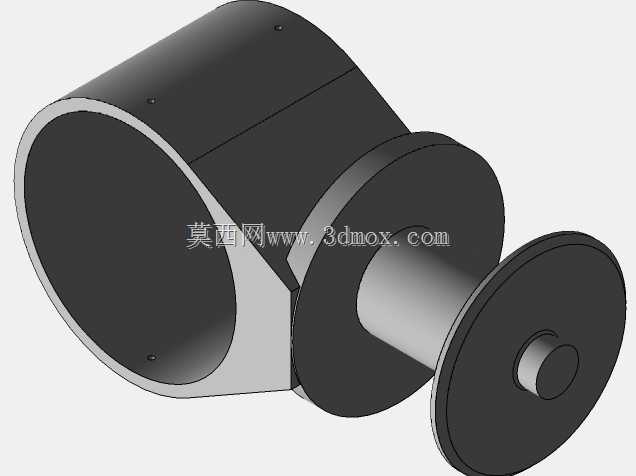

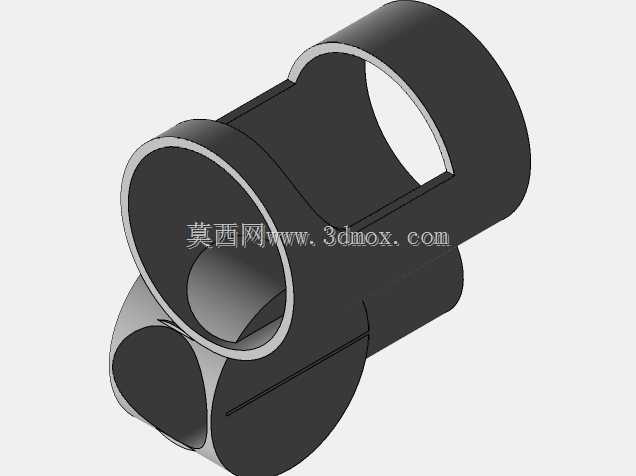

这款探测车的建模工作从行走机构的边界约束开始推进，首先要明确的是地外天体表面非结构化地形的通过性要求，区别于地面常规车辆的行驶场景，火星表面覆盖松散火壤、分布尺寸不等的岩石与坡度起伏地形，常规轮式结构的越障能力、地形适应能力完全无法满足长距离巡航探测需求，因此整体行走方案采用六轮独立摇臂转向架构，每个车轮都搭配独立的驱动与转向执行单元，摇臂铰接点的位置经过多轮运动仿真校核，保证单侧车轮抬升越障时，其余车轮始终保持与地面的有效接触，不会出现载荷集中或者打滑空转的情况。建模过程中先搭建整车的骨架模型，确定整车的安装边界：车体主舱采用承载式框架结构，预留出科学载荷、能源系统、航电设备的安装空间，顶部的设备安装平面预留通用安装接口，可根据不同探测任务搭载光谱分析仪、表层土壤取样装置、气象监测传感器等不同功能模块，车体前部伸出的机械臂末端预留取样执行器的安装位，可完成表层火壤钻取、岩石样本采集等作业动作。三维建模环节先完成各摇臂杆件、铰接支座、轮系连接法兰的零件建模，对每个铰接位置的转动副、驱动副添加装配约束，验证全行程范围内的结构干涉情况，尤其是车轮最大转向角度、摇臂最大摆角状态下，各杆件之间、轮体与车体之间不存在运动干涉。车轮部分采用大直径宽胎面的结构设计，胎面设置交错的防滑凸起结构，增大与松散火壤的接触面积，降低接地比压，避免在松软表层出现陷车问题，轮毂内部集成驱动电机、减速机构与制动单元的安装腔体，建模时同步预留走线空间与密封结构的安装位，适配地外低气压、大温差的工作环境。车体上部的醒目安装位分别布置导航相机、避障传感器的安装支架，支架的高度与视场角经过匹配校核，保证行进过程中可完整覆盖车体前方的地形探测范围，为自主导航避障提供足够的视野支撑。完成所有零件装配后，对整车进行质量属性分配，将各系统的重量按照实际布局配置到对应安装位置，校核整车的质心位置，保证在大坡度地形行驶时的稳定性，避免出现倾翻风险，同时对摇臂结构的受力情况进行仿真验证，确保在单侧车轮承受越障冲击载荷时，结构强度满足使用要求，不会出现塑性变形。
