便携自锁式手持钢卷尺结构设计

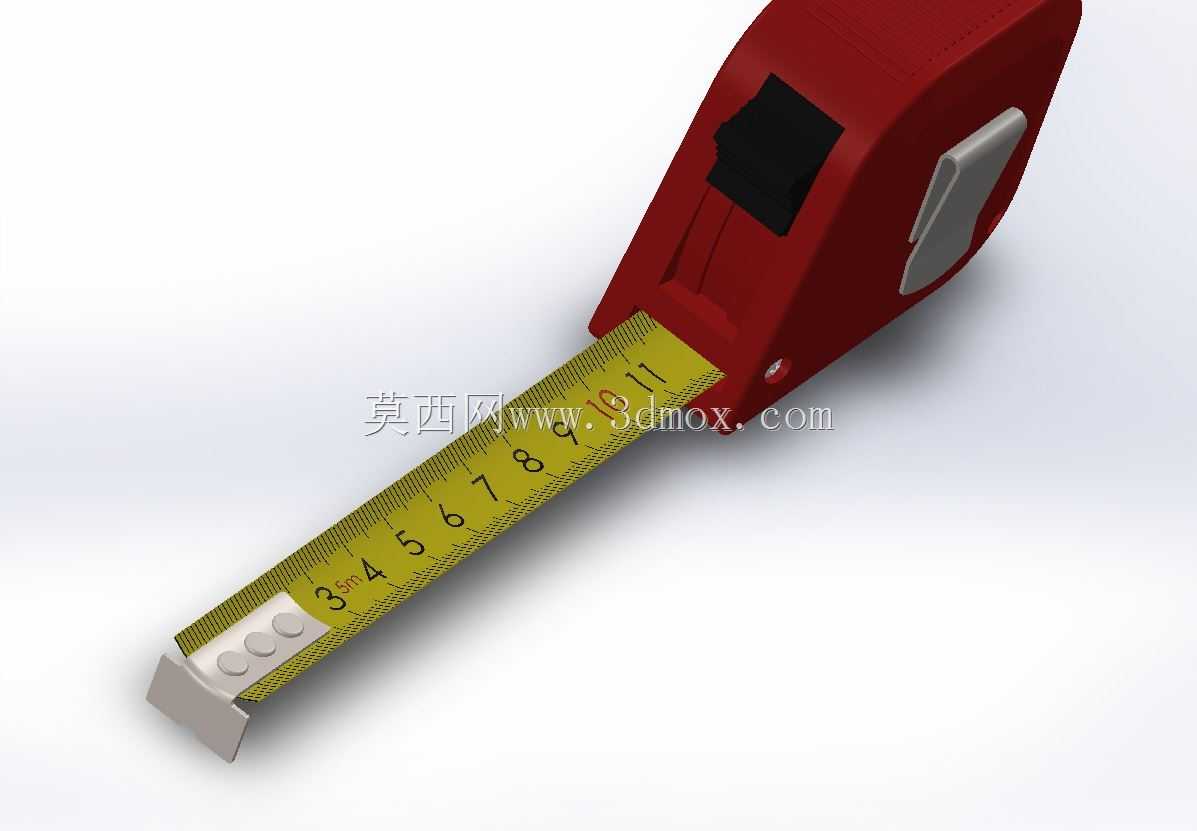

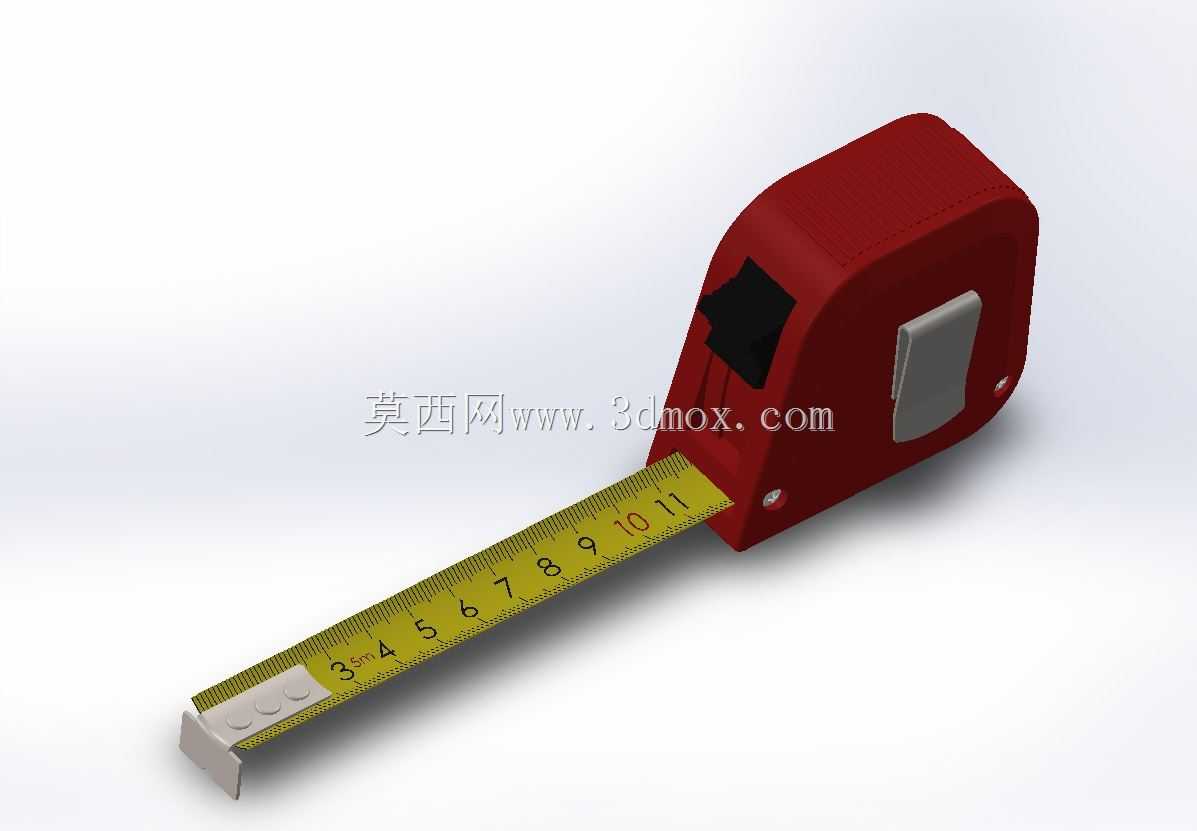

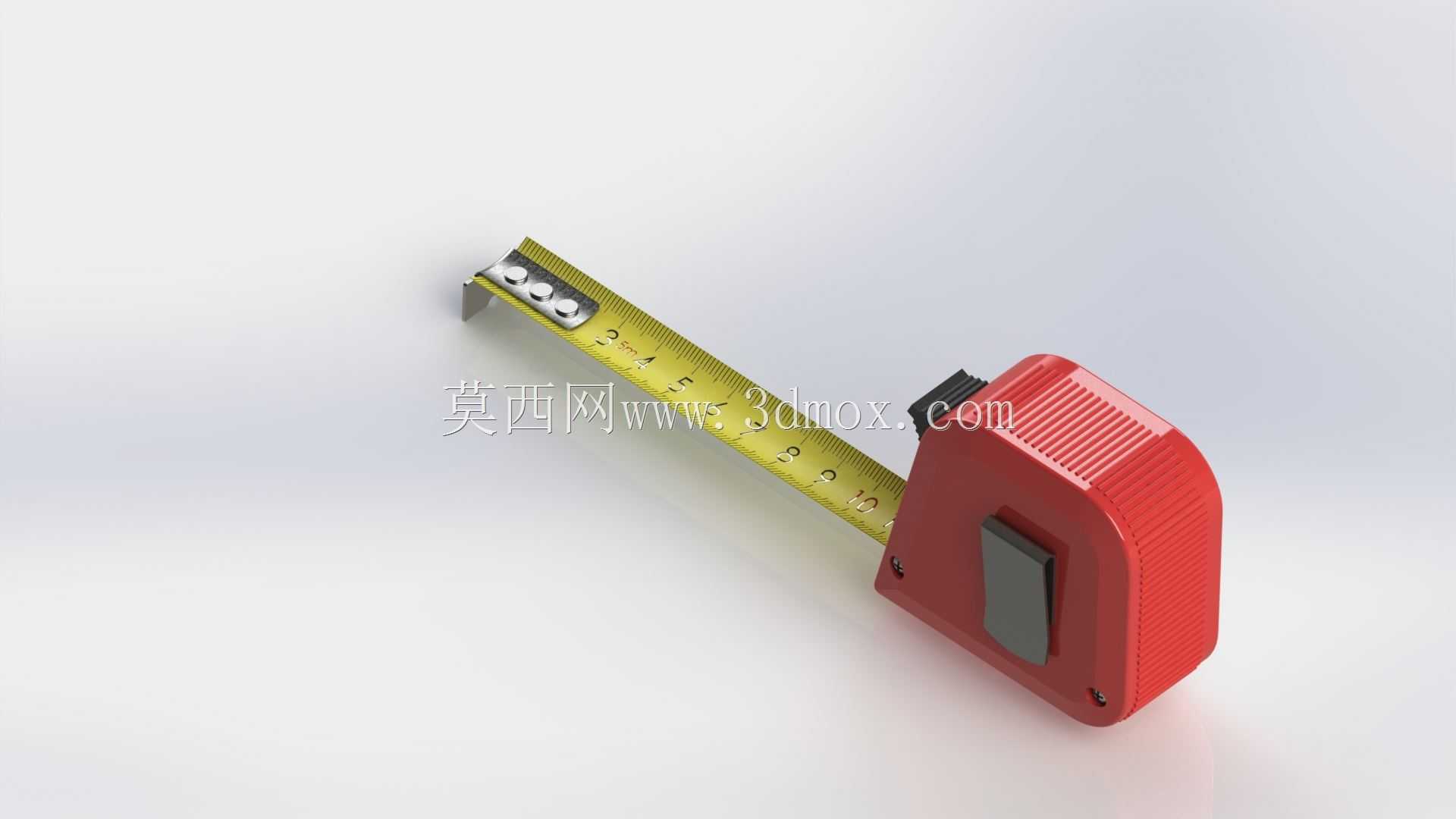

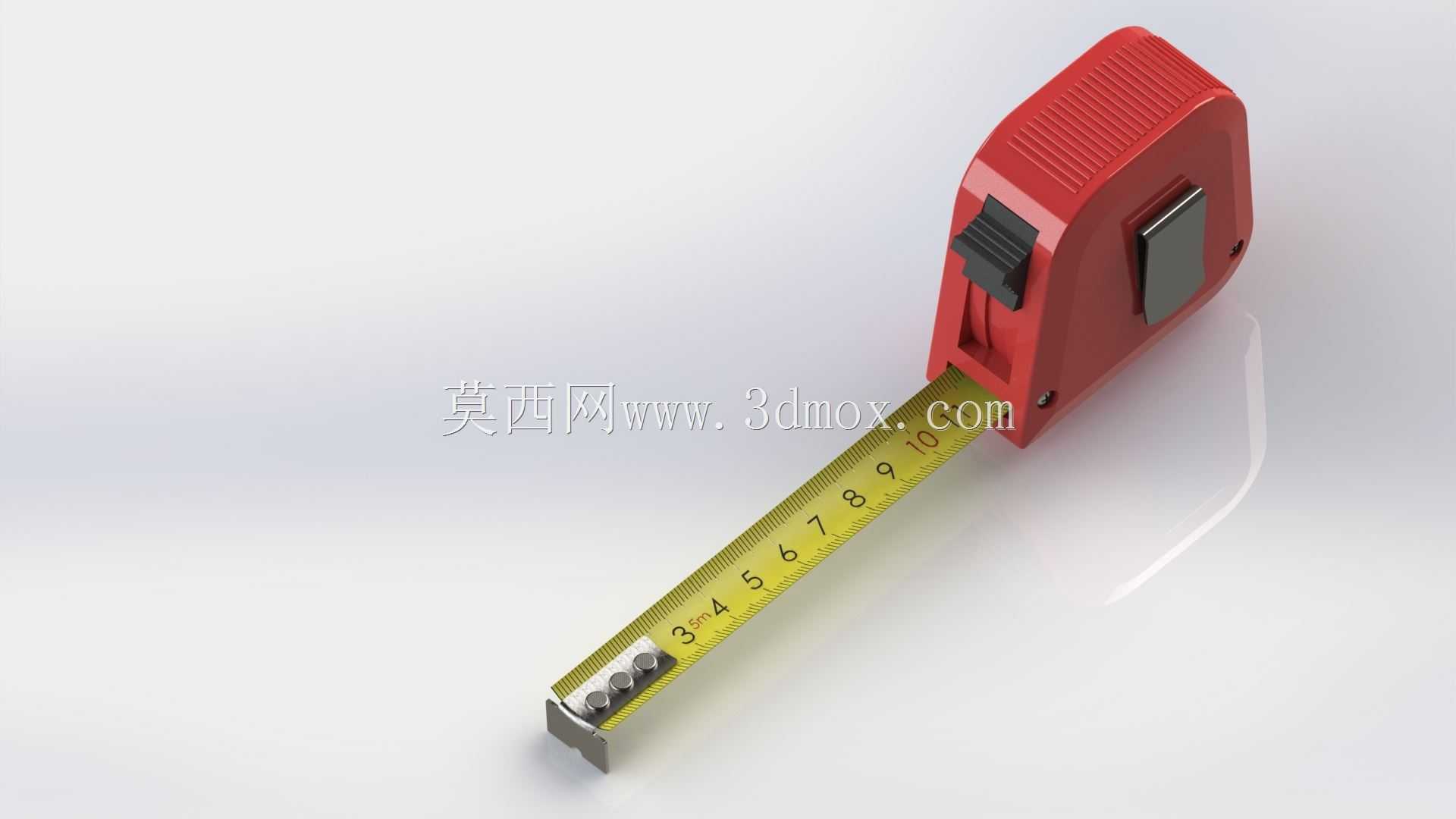

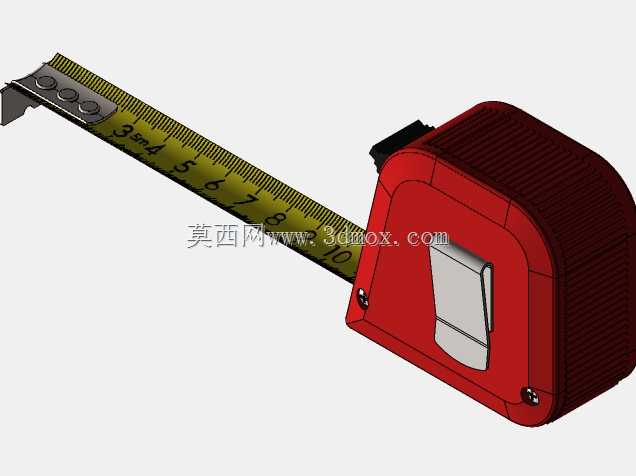

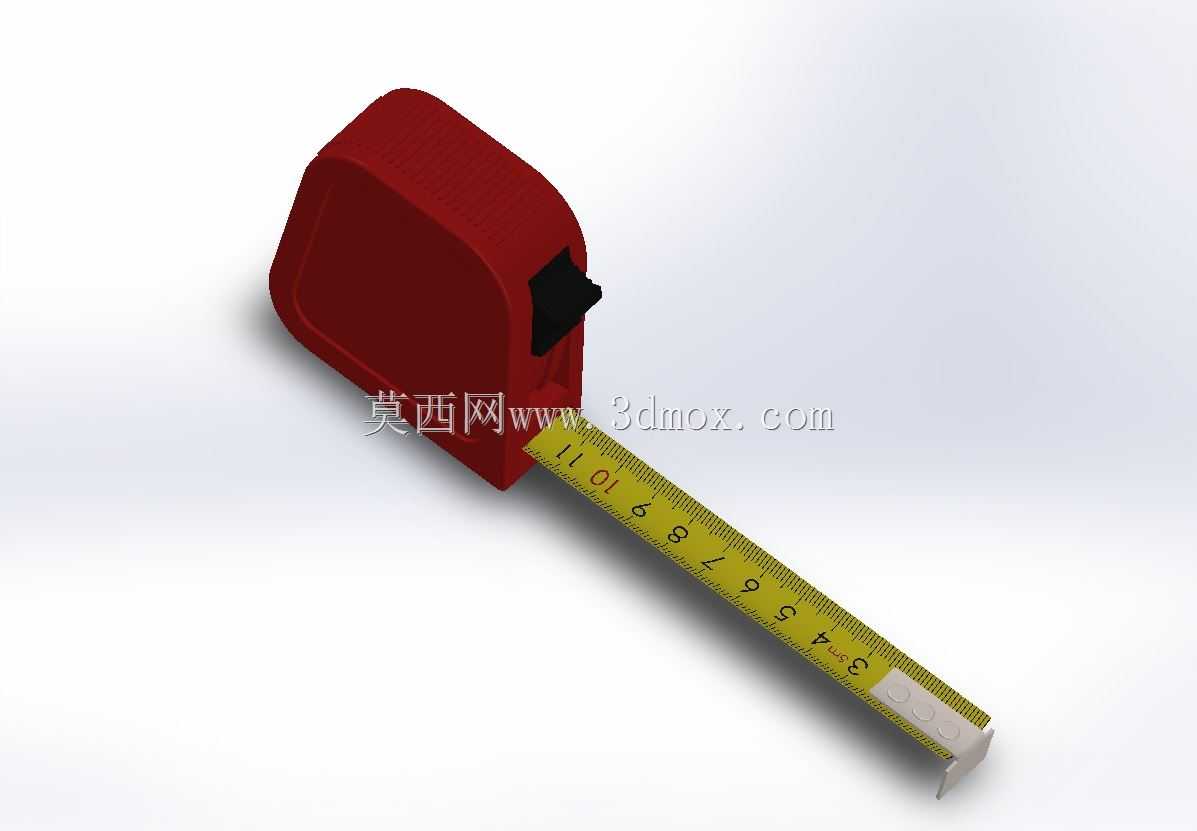

日常机械加工、家装施工、设备装配场景里，钢卷尺是一线作业人员随身配备的基础测量器具，这款自锁式手持钢卷尺的建模过程，完全贴合实际量产产品的结构逻辑来推进。建模初始阶段先梳理核心功能边界：尺带拉出后可通过侧置锁止键固定伸出长度，收回时尺带可在卷簧作用下自动回缩，外壳需适配单手握持的人机尺寸，整体轮廓做圆角过渡避免磕碰划伤，尺钩采用活动式结构补偿内外径测量的尺寸差值。具体建模时先绘制外壳的分型曲面，以ABS注塑件的拔模角度为基准做壁厚抽壳，预留锁止按键、尺带出口、背夹的安装位，外壳表面的防滑纹理采用阵列凸筋实现，对应实际产品注塑时的模具成型特征，避免后续出图时出现工艺不合理的结构。内部卷簧仓的尺寸需要匹配尺带的收纳半径，常规3米量程的尺带完全收回后，卷绕直径控制在35mm以内，对应仓体内壁预留0.8mm的间隙避免尺带收放卡滞，锁止块的摩擦面做锯齿纹理，增大与尺带表面的接触摩擦力，按下按键时锁止块压紧尺带实现固定，松开后在复位弹簧作用下抬升解除锁止。尺带部分采用薄钢片的钣金特征建模，表面刻度做等距阵列排布，尺端的金属挂钩通过小轴与尺带端部铆接，预留1mm的活动间隙，保证测量内尺寸时挂钩回缩抵靠基准面，测量外尺寸时挂钩伸出勾住工件边缘，抵消挂钩本身的厚度误差。背夹部分采用弹性钢片结构，建模时做弯曲成型特征，保证夹持在工作服口袋或工具包上时有足够的夹紧力，不会轻易脱落。整个建模过程优先保证各活动部件的运动间隙符合实际装配要求，所有配合面的公差预留都参照五金量具的行业通用标准，避免出现干涉问题，完成装配后可模拟尺带拉出、锁止、收回的全行程动作，验证结构逻辑的合理性，最终模型可直接用于产品结构评审、注塑模具开模参考，也可作为五金工具类产品的建模教学案例使用。
