公路骑行便携运动饮水瓶结构设计

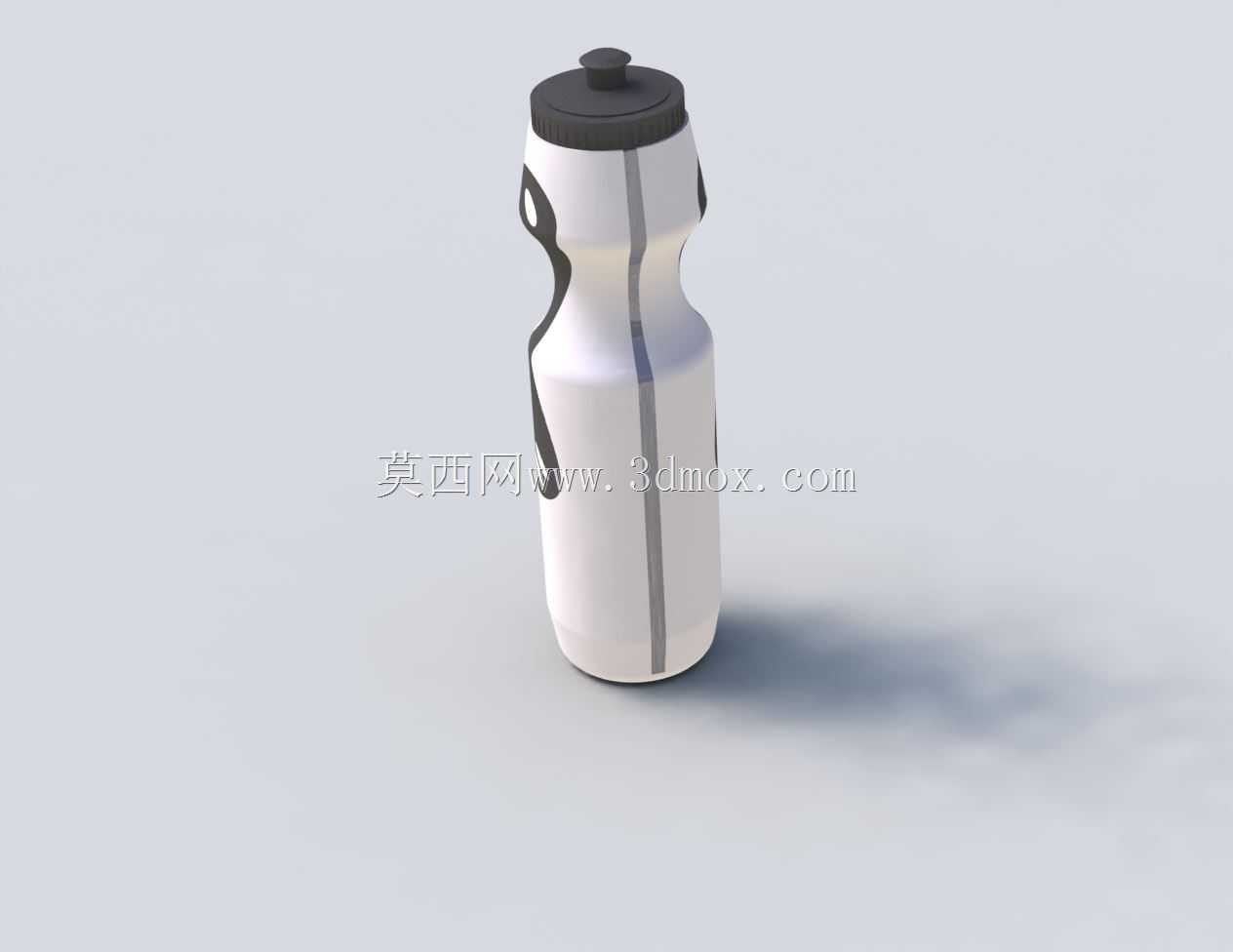

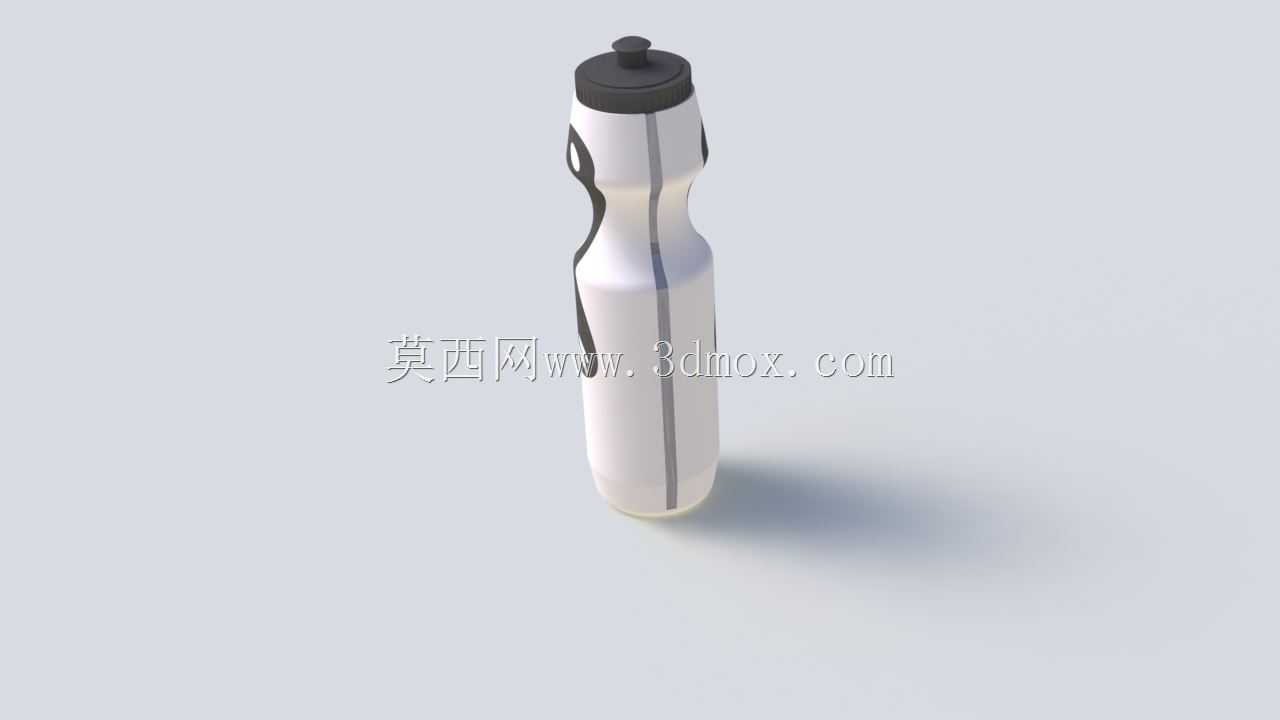

做这个骑行水瓶的建模时，最先考虑的是公路车骑行场景的实际使用需求——长距离骑行中骑手需要单手完成取水、开盖、饮水、归位的整套动作，且不能因为容器设计干扰握把操作或产生骑行风阻。瓶身整体采用收腰流线造型，中段做了内凹的弧形曲面，刚好贴合戴骑行手套的手掌握持弧度，表面的凹凸肌理不是装饰，是为了增加出汗或沾水后的握持摩擦力，避免骑行颠簸时水瓶滑脱。瓶盖部分做了一体化的按压式出水结构，不需要旋转拧开，单指按压即可开启出水阀，松开自动密封，防止骑行过程中漏水打湿车架或骑行服。建模时先在SOLIDWORKS里绘制瓶身的纵向轮廓草图，以中心线为旋转轴做基础回转体，再通过拉伸切除做出侧面的握持凹槽，曲面部分用放样命令衔接瓶肩与瓶身的过渡圆角，避免出现应力集中的锐角，毕竟这类运动水壶多采用吹塑工艺成型，过小的圆角会导致吹塑时壁厚不均，容易在跌落时开裂。尺寸上严格匹配标准公路车水壶架的安装边界，瓶身最大直径控制在74mm以内，整体高度控制在210mm，刚好能卡入绝大多数公路车、山地车的车架水壶架，不会因为尺寸过长蹭到车架上管或轮胎。瓶盖的密封结构单独做子装配体建模，内部的硅胶密封圈槽深度控制在1.2mm，过盈量设置为0.3mm，既保证密封性能，又不会因为过盈量太大导致按压出水的阻力过大。瓶身中部的灰色装饰条实际是壁厚加强筋的位置，吹塑成型时这个位置的壁厚比其他区域厚0.5mm，提升瓶身抗挤压能力，装在水壶架上遇到路面颠簸时不会因为挤压意外出水。建模过程中特意做了干涉检查，确保瓶盖旋合到位后和瓶身的螺纹配合没有间隙，出水阀的按压行程控制在4mm，骑手戴厚手套也能轻松触发。另外瓶底做了内凹的球面设计，放置在平面上时能保持稳定，同时吹塑成型时的浇口位置隐藏在瓶底内凹处，不会影响外观平整度。整个模型的曲面都做了曲率连续检查，避免出现曲面褶皱，后续做渲染或者开模时都能直接使用，不需要再做曲面修补。
