桌面式电动研磨设备外壳结构设计

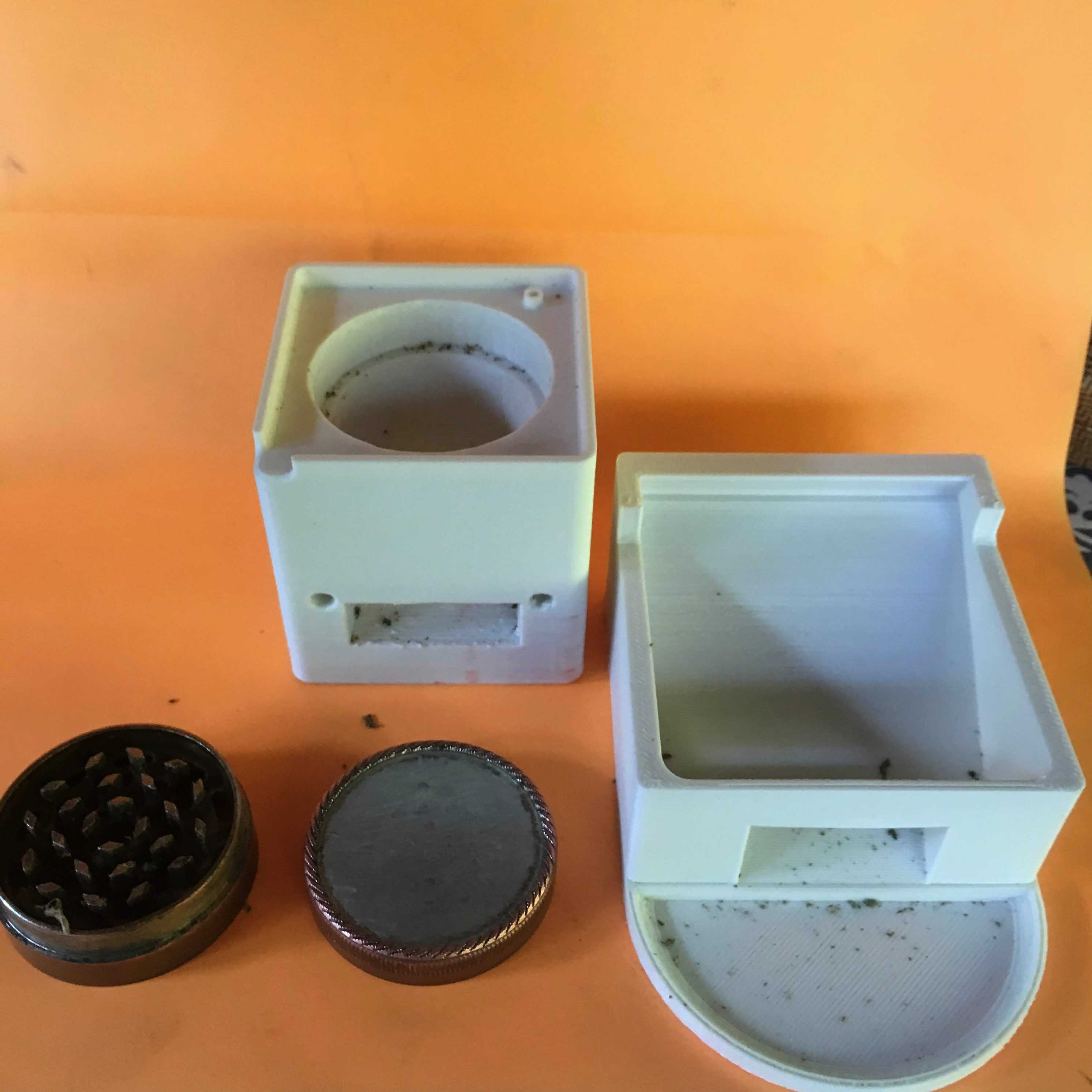

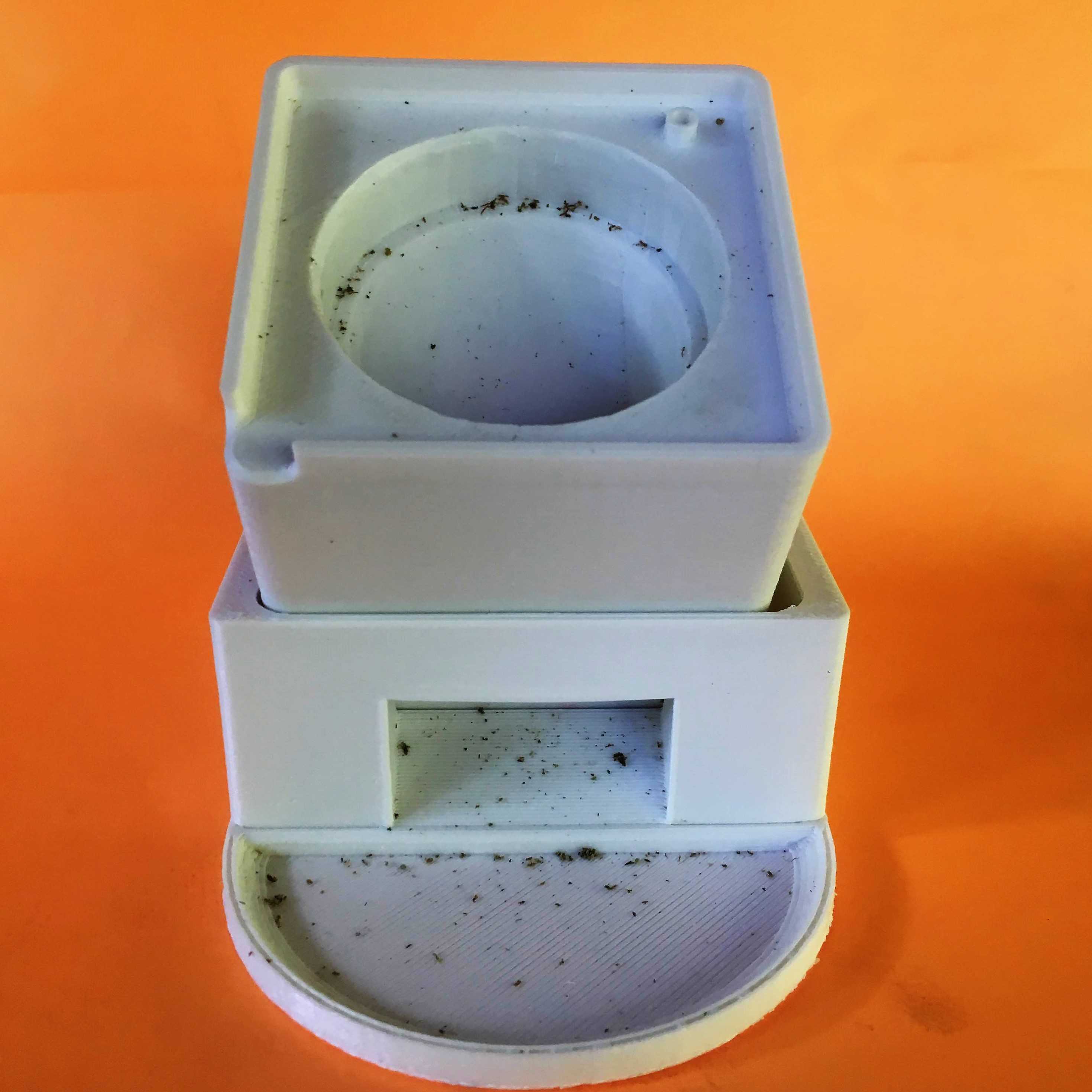

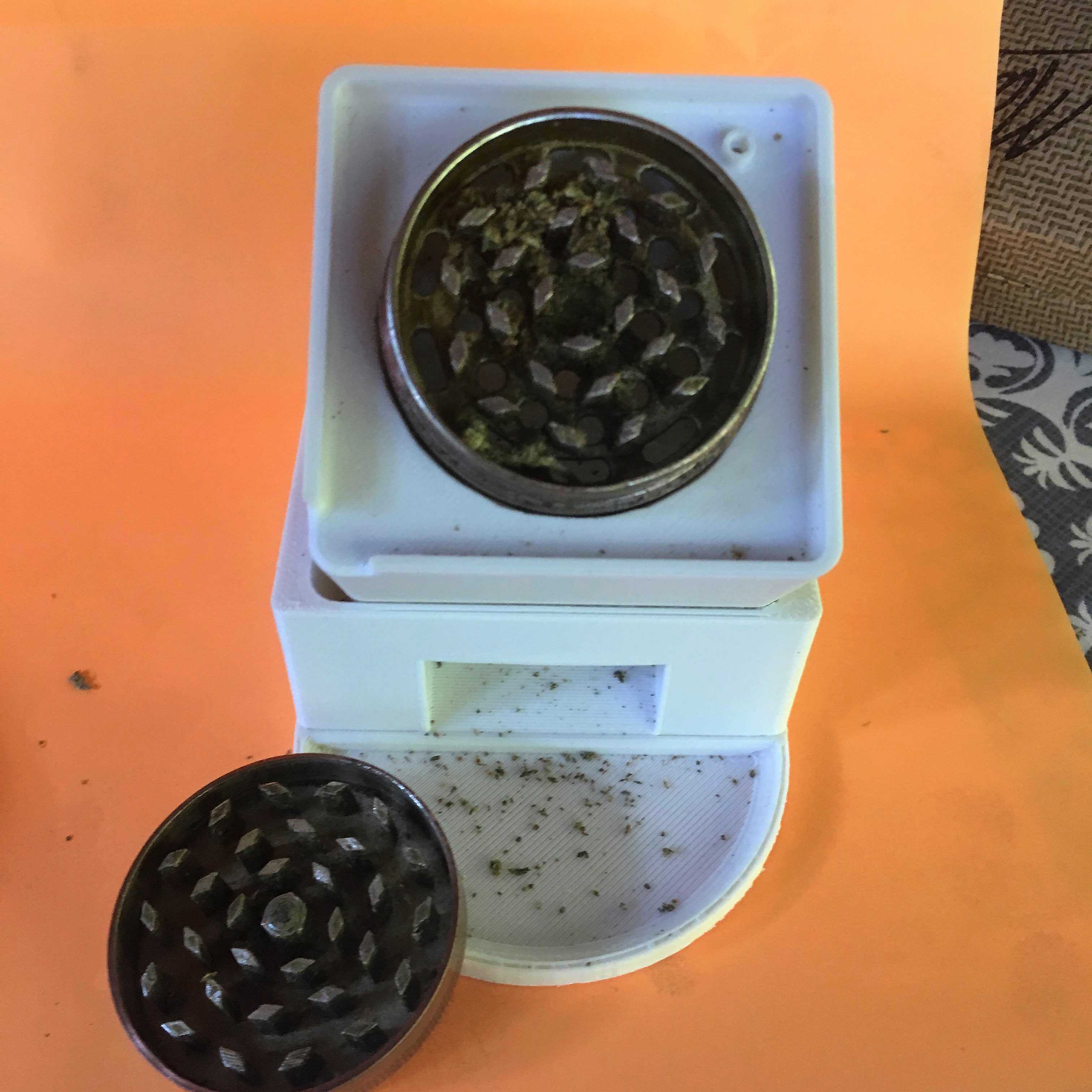

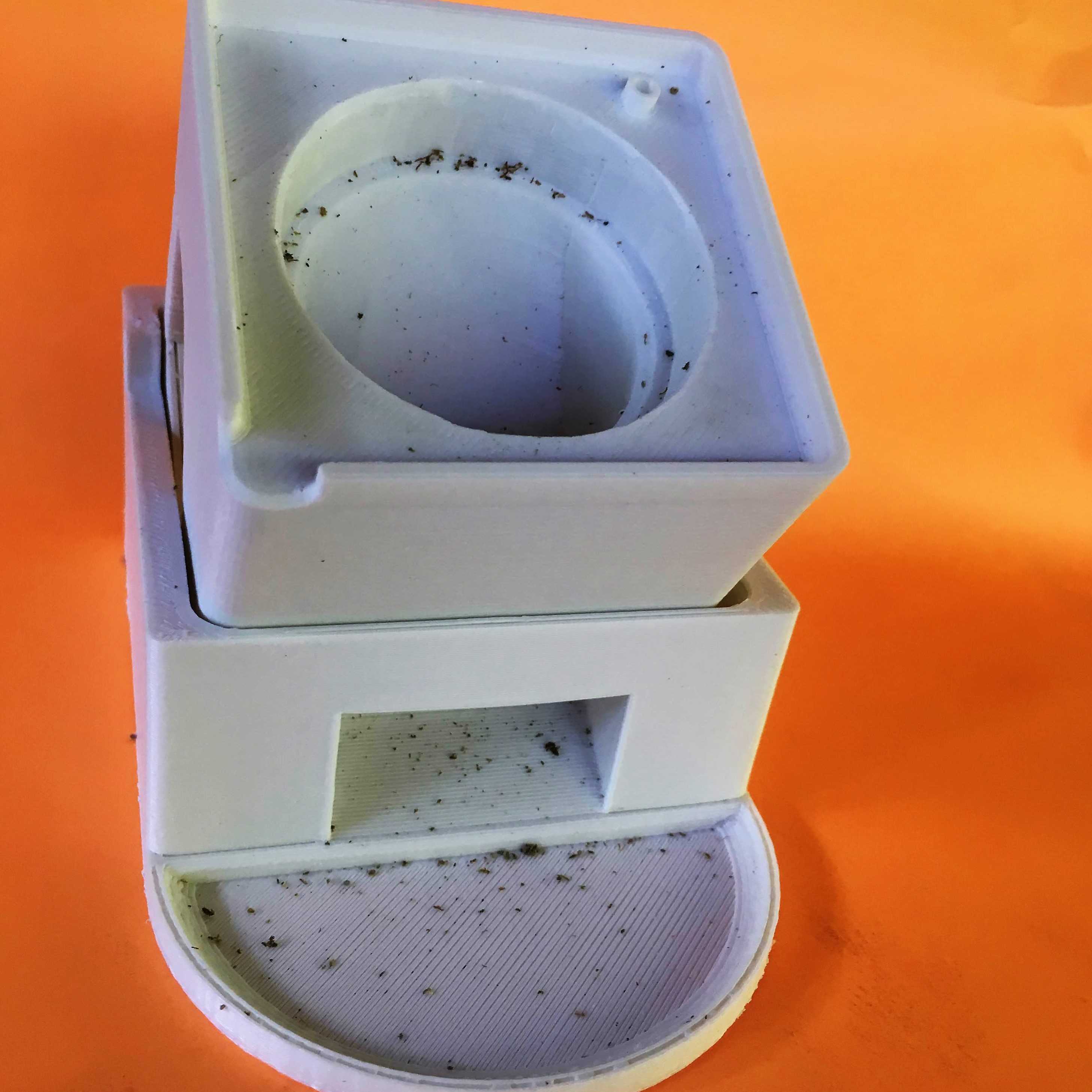

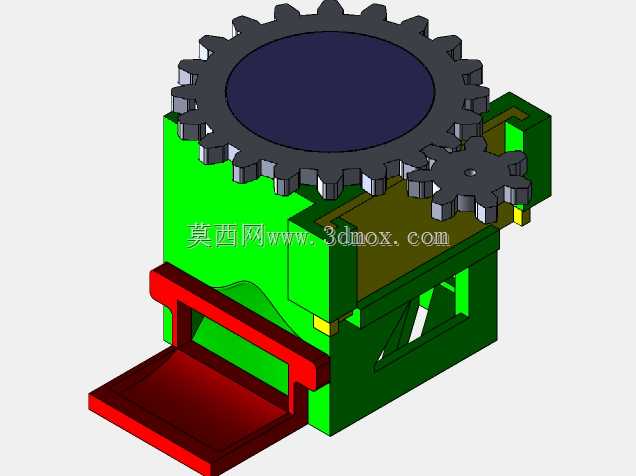

这款桌面电动研磨设备的结构设计，核心是将手持便携研磨单元改造为固定台式作业形态，适配小批量样品精细研磨、手工辅料预处理这类桌面级作业场景，日常放置在工作台面即可完成小尺寸物料的研磨加工，无需手持操作，能降低长时间手持作业的疲劳感，同时提升研磨过程的稳定性。从功能实现逻辑来看，设计时选用了微型直流驱动单元搭配3D打印成型的外壳结构，将驱动模块、传动齿轮组、研磨腔室做分层堆叠布局，最上层为敞口式研磨容置腔，中部为传动与驱动安装腔，下层为残料收集托盘，三层结构通过卡扣定位实现快速拆装，方便日常清理研磨残留的物料碎屑。传动部分采用直齿轮啮合传动，将驱动单元的高转速低扭矩输出转换为研磨盘所需的低转速高扭矩转动，齿轮啮合间隙控制在0.1mm以内，避免传动过程中出现卡顿或异响。外壳设计时优先考虑了安装边界尺寸，整体外轮廓控制在120mm见方的方形范围内，总高度不超过150mm，底部托盘直径略大于主体宽度，放置时的支撑面足够稳定，不会因为研磨作业的振动出现移位。建模过程中先绘制各层壳体的基础轮廓草图，对上层研磨腔的环形内壁做拔模处理，拔模角度设置为1.5度，方便3D打印成型后顺利取出支撑结构，同时避免研磨物料卡滞在腔壁缝隙；中部腔体预留了驱动单元的安装卡槽与齿轮轴的定位孔位，定位孔与齿轮轴的配合公差选用H7/g6间隙配合，保证转动顺畅无卡滞；下层收集托盘边缘做翻边结构，与中部腔体底部的凹槽配合，防止研磨过程中碎屑从接缝处漏出。建模时先完成单个零件的特征绘制，依次完成腔体壁厚抽壳、安装位凸台添加、卡扣结构切除，之后进入装配环境完成各零件的配合约束，添加齿轮啮合的机械配合模拟传动过程，验证转动过程中是否存在结构干涉，最后对所有外露棱边做R1的圆角处理，避免使用过程中划伤操作人员。实际使用时，将待研磨物料放入上层腔室，启动驱动单元后动力通过齿轮组传递到研磨盘，即可完成自动研磨作业，研磨产生的细屑会通过腔室底部的缝隙落入下层收集托盘，作业完成后直接取下托盘清理即可，拆装过程无需额外工具，维护便捷。
