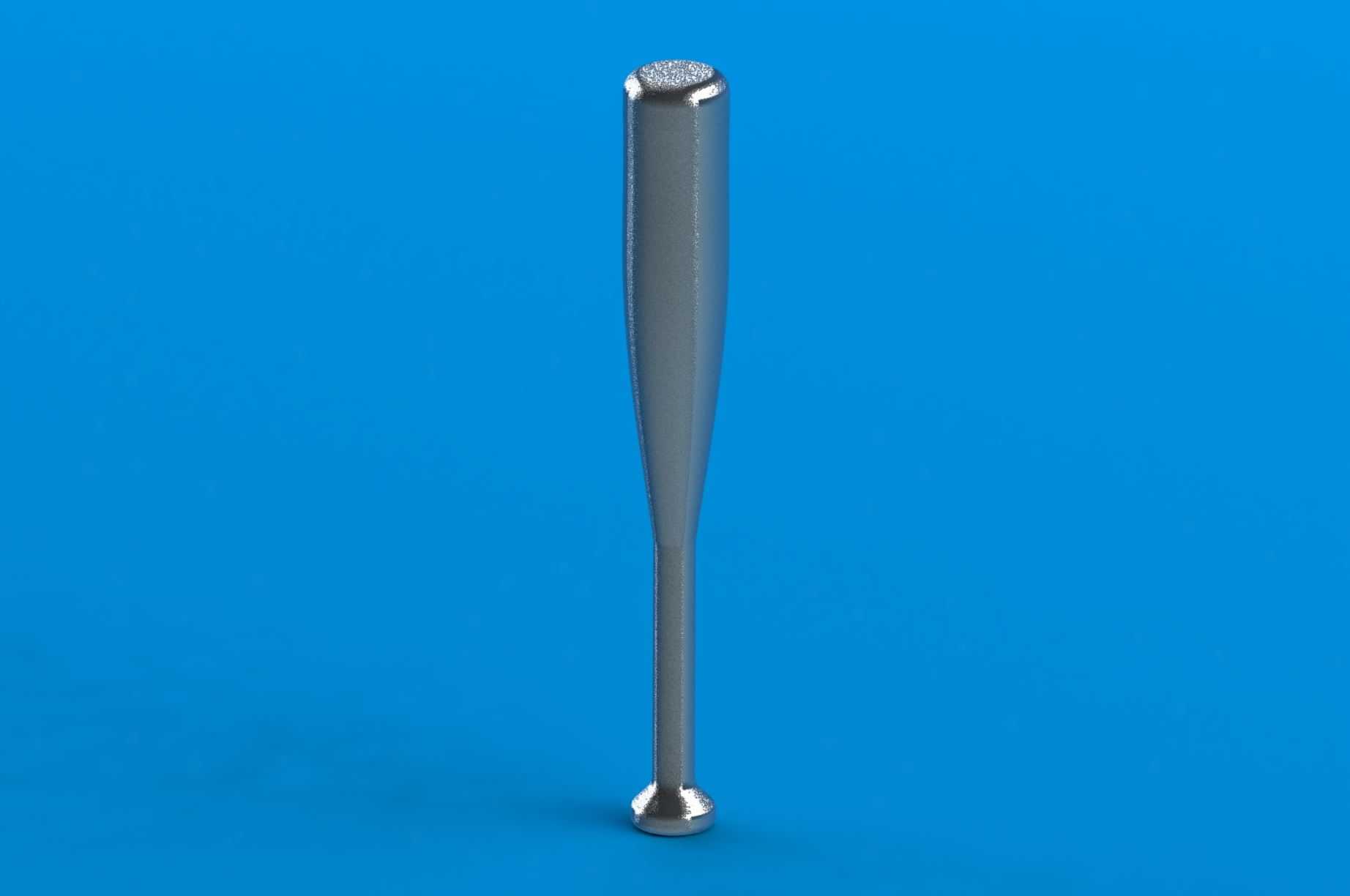

拉丝铝合金运动型棒球棍结构设计

　　日常做运动器材类五金件建模时，这类铝合金棒球棍是很典型的等截面回转类五金制品，首先要明确它的实际使用场景：既可以作为业余棒球运动的击打器具，也常作为车载应急防护的五金工具，所以结构设计上要兼顾击打受力的强度需求和手持握持的舒适度。建模前先梳理整体的尺寸边界：整体为细长回转体结构，握持段直径控制在适配成年人手掌抓握的范围，击打段做平滑的锥度过渡，顶端做封闭的圆弧收头，底端做凸起的挡边结构，防止挥击时棍体从手中滑脱。实际建模时先在草图平面绘制纵向的半截面轮廓，要注意各个过渡段的圆角处理：握持段与击打段的衔接位置不能有尖锐棱角，避免应力集中，顶端击打面的边缘做小尺寸倒角，既去除加工毛刺，也能避免击打时出现应力崩边的情况，

　　底端挡边与握持段的衔接处做R角过渡，提升握持时的贴合感。绘制完半截面轮廓后，用回转特征生成整体的基础实体，之后处理表面的拉丝纹理效果，这里要注意纹理方向要顺着棍体的轴向布置，和实际铝合金型材的拉丝加工工艺保持一致，还原金属表面的质感。结构设计上要考虑壁厚的均匀性，这类空心铝制棒球棍的壁厚要保持一致，避免局部壁厚过薄导致击打时出现凹陷变形，各个过渡位置的曲率要连续，保证回转后曲面顺滑无折痕。建模过程中要反复核对各个段的直径比例，击打段的直径要略大于握持段，符合实际使用时的重量分布需求，让重心落在靠近击打端的合理位置，保证挥击时的手感。完成基础实体后，对所有锐边做倒角和圆角处理，符合五金加工的工艺要求，避免后续加工时出现锐边割手的问题，最后检查整体的装配边界，这类一体式结构不需要额外的拼接部件，整体为单一回转体加工成型，建模时要保证整体的同轴度，避免出现偏心导致的重量不均问题。
