三款不同外观布艺金属笔袋结构设计

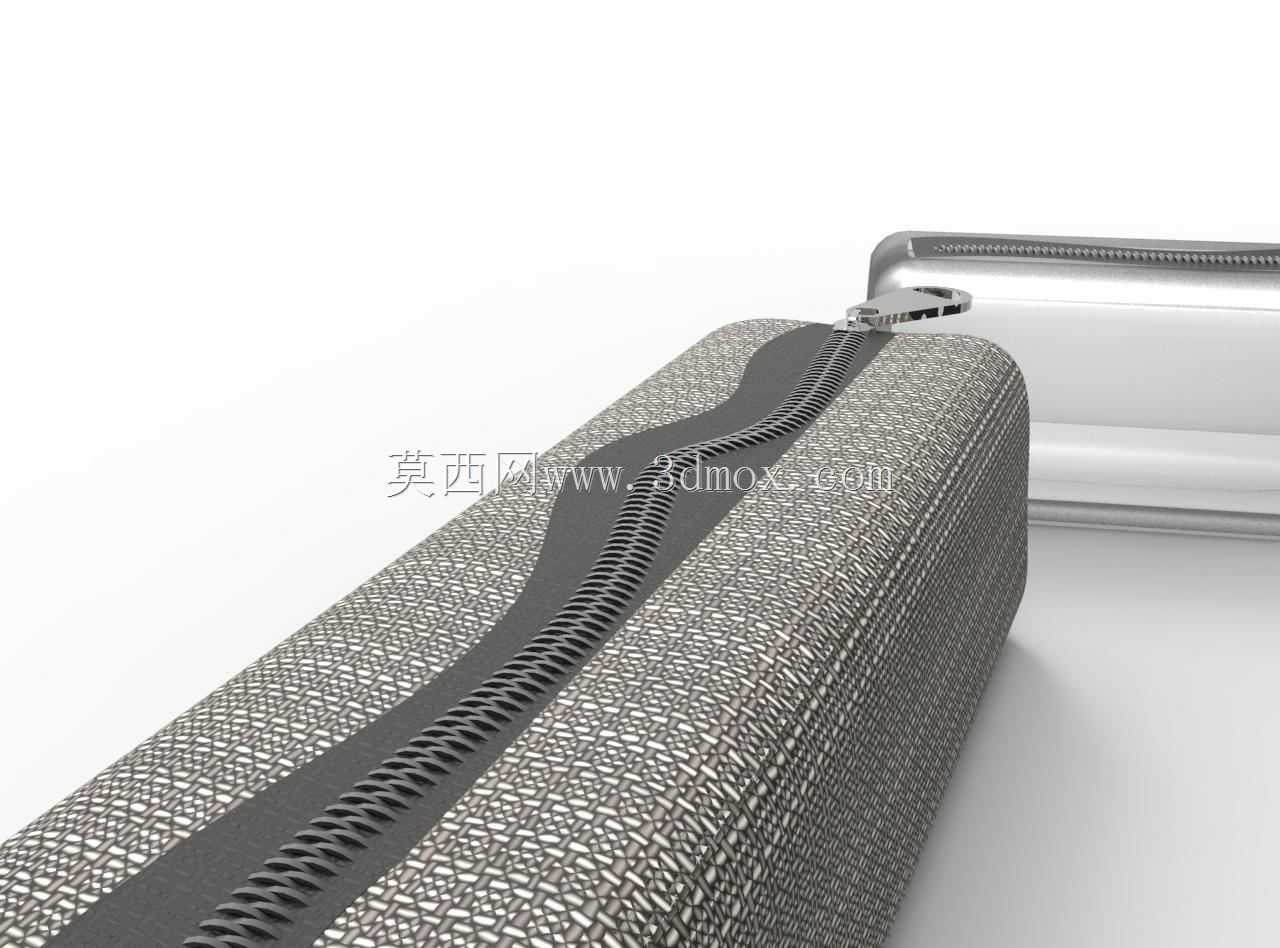

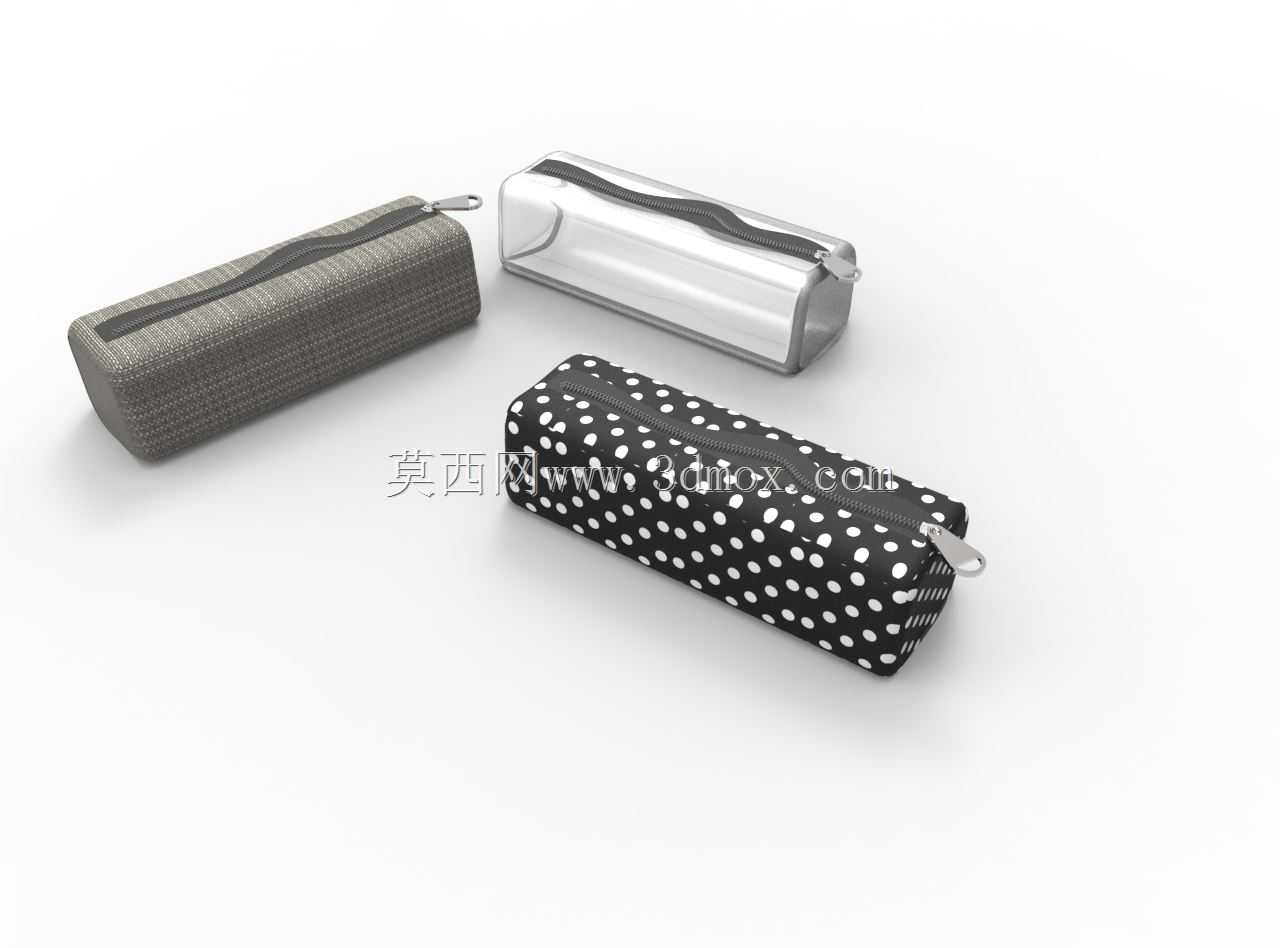

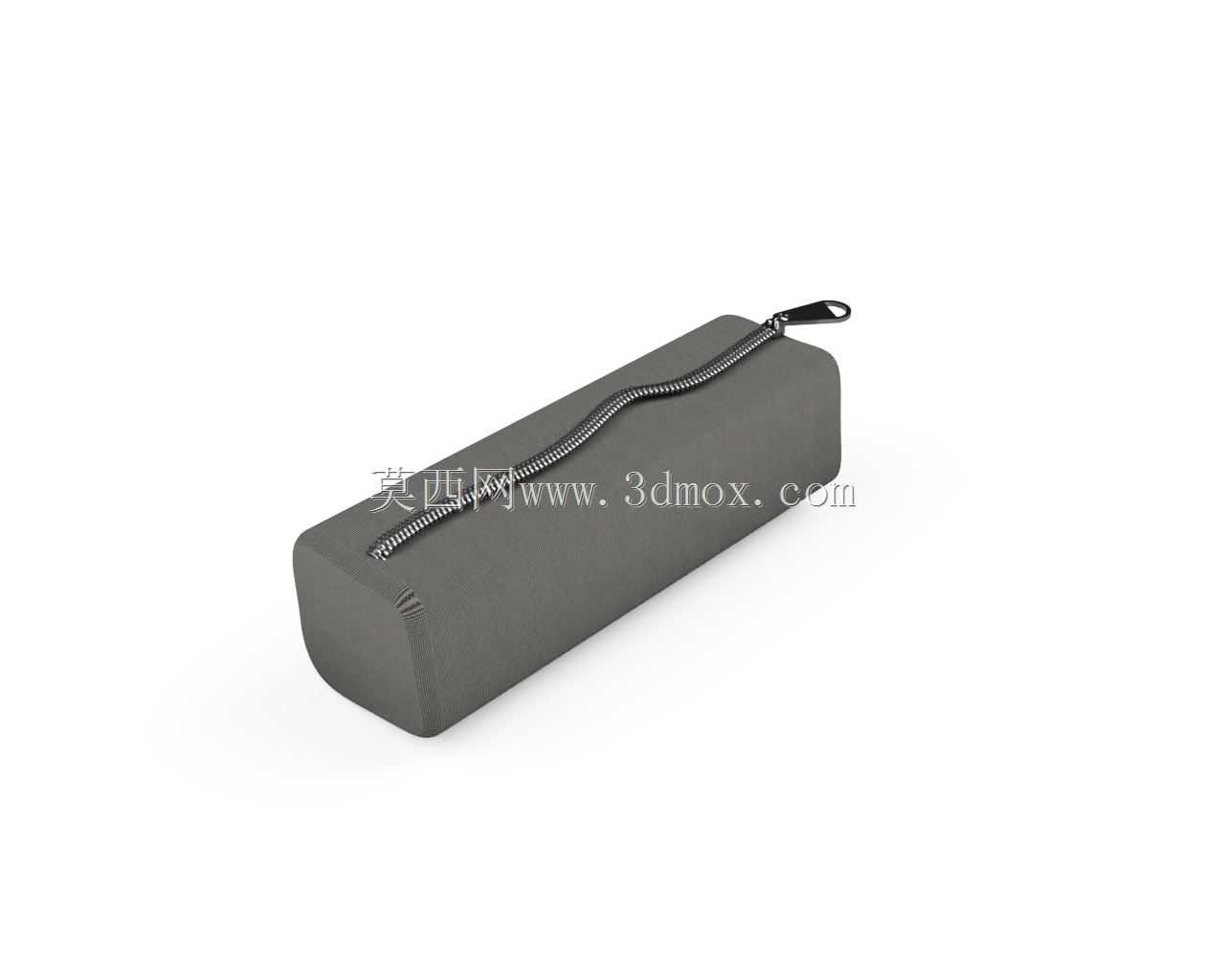

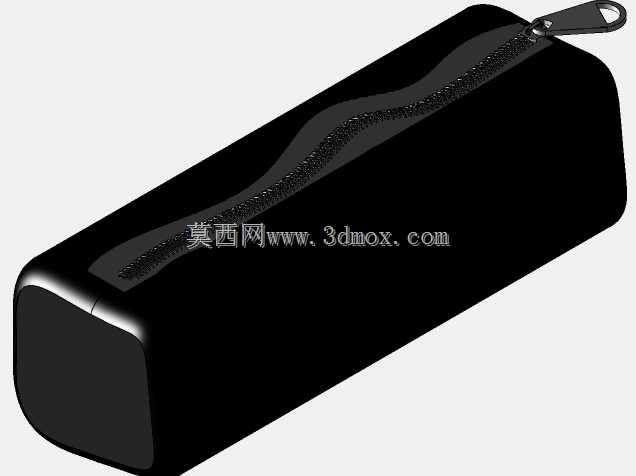

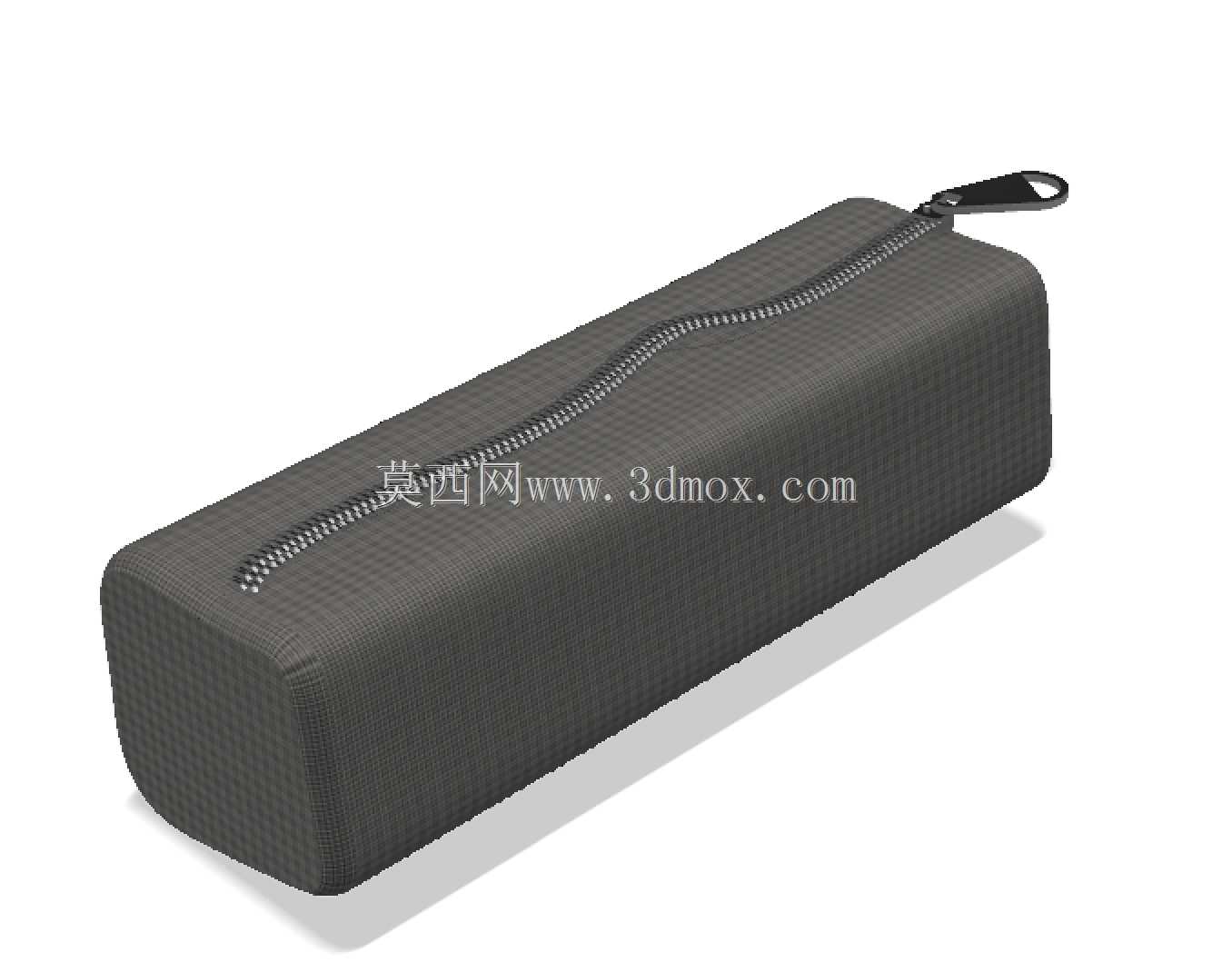

日常办公与学生场景里，笔袋是高频使用的小型收纳器具，这款设计覆盖了布艺编织、透明金属、波点布艺三种外观方案，适配不同使用人群的审美与功能需求。从实际使用场景来看，这类笔袋除了收纳书写工具，也可临时存放小型U盘、橡皮、便签本等随身小物件，金属款还能对内部物品起到一定防压保护作用，避免笔具受外力弯折漏墨。设计初期先确定整体的长条形圆角轮廓，整体长度控制在180-200mm区间，宽度60-70mm，高度45-55mm，刚好适配常规150mm长度的书写笔，不会出现笔具斜放卡滞的问题，圆角过渡也能避免日常携带时剐蹭包内其他物品。建模时先绘制主体截面轮廓，通过拉伸生成基础腔体，再对边缘做倒圆角处理，布艺款需要额外做表面纹理的映射，编织纹理要匹配布料的经纬走向，波点纹理要保证图案在曲面展开后无拉伸变形，金属款则要做表面抛光质感的材质设置，还原金属壳体的反光特性。拉链结构是这类产品的核心功能部件，建模时先沿着袋口开口轮廓生成拉链布带的路径，再依次排布链牙、拉头与拉片，拉片的尺寸要保证手指捏持时有足够的操作空间，开合行程要覆盖整个袋口长度，避免出现开口过小取放物品不便的问题。三款产品的内部腔体尺寸保持一致，仅外部材质与表面纹理做区分，这样可以共用一套内部衬里的模具或者裁切模板，降低生产端的开模与物料成本。布艺款的侧边做了包边处理的结构设计，避免布料边缘脱线，金属款的壳体边缘做了卷边处理，防止锋利的金属切口划伤使用者或者划破包内织物。建模过程中要注意不同材质的壁厚设置，金属款壳体壁厚控制在0.8-1.2mm，保证结构强度的同时不会过重，布艺款的布料厚度模拟设置为0.5mm，还原织物的柔软质感，同时要做拉链拉合状态下的形变模拟，确保拉合后袋口闭合严密，不会出现缝隙导致内部小物件滑落。
