复古弯柄实木烟斗结构设计

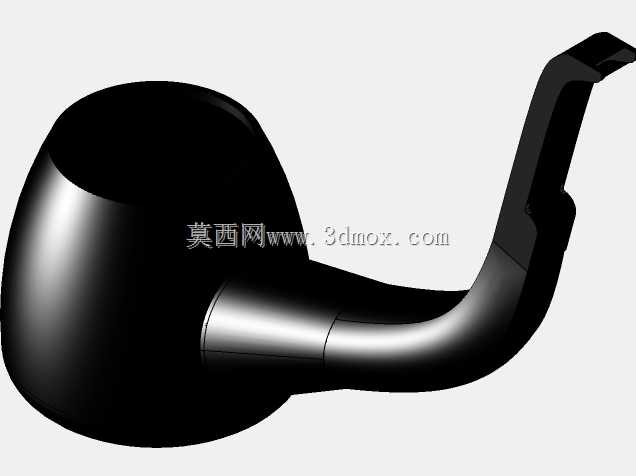

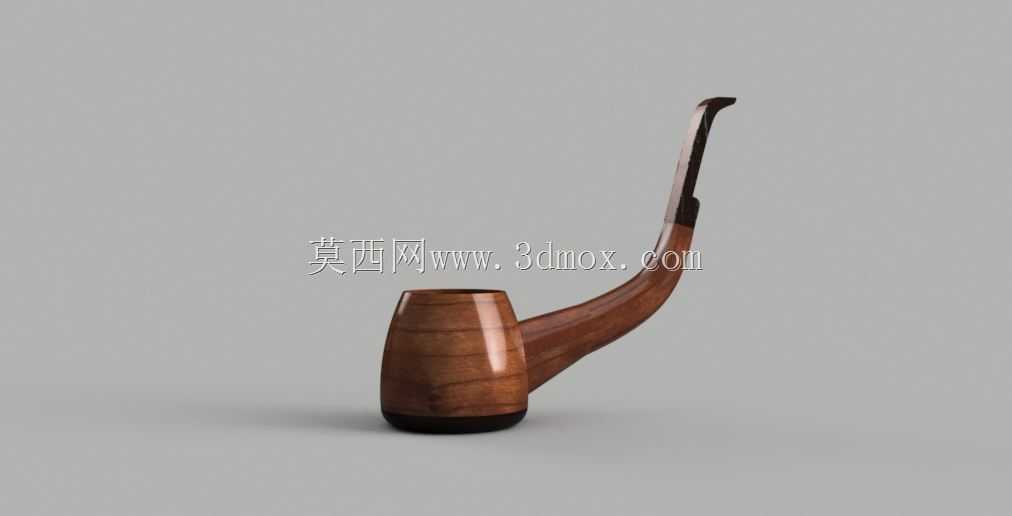

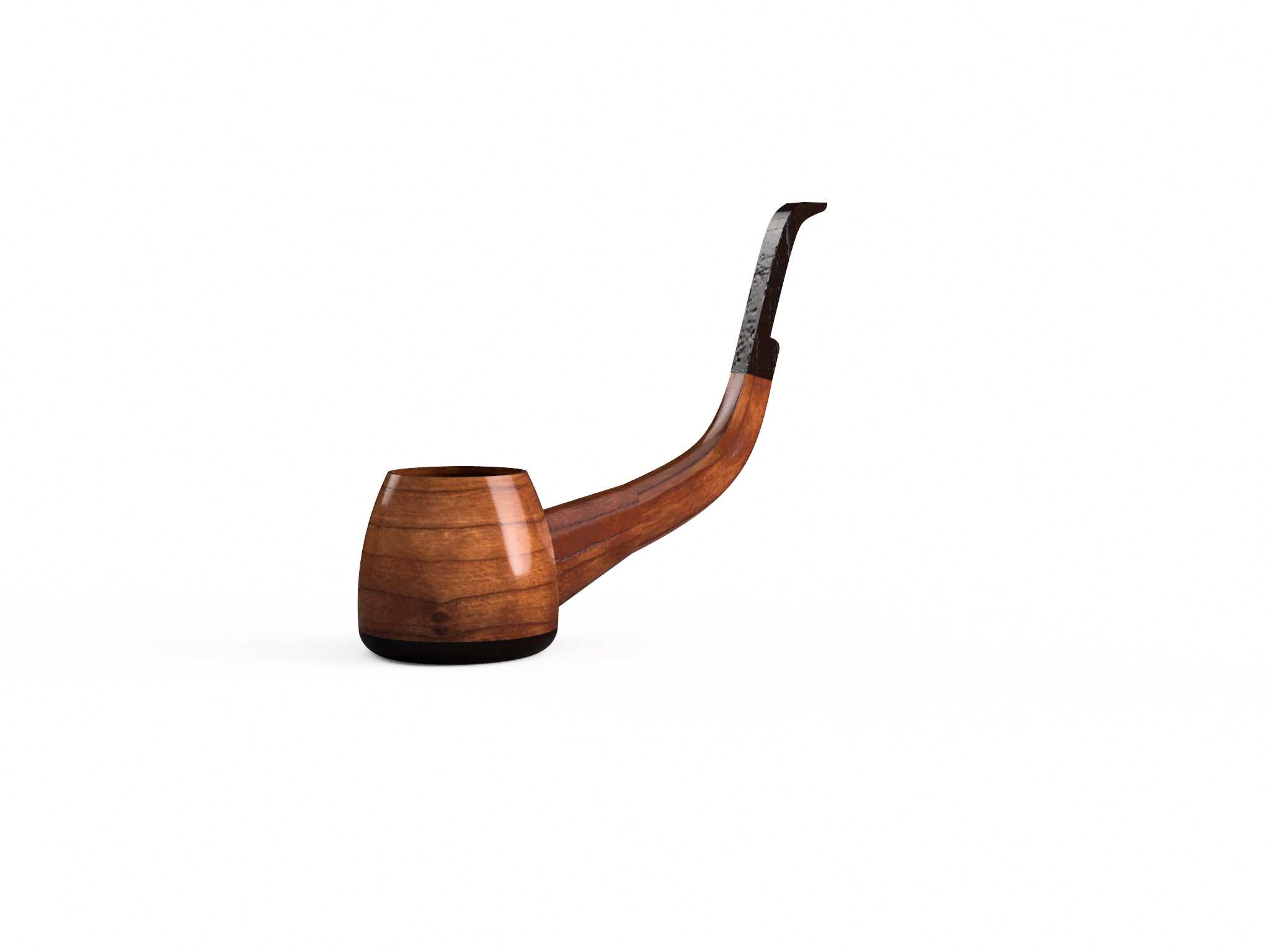

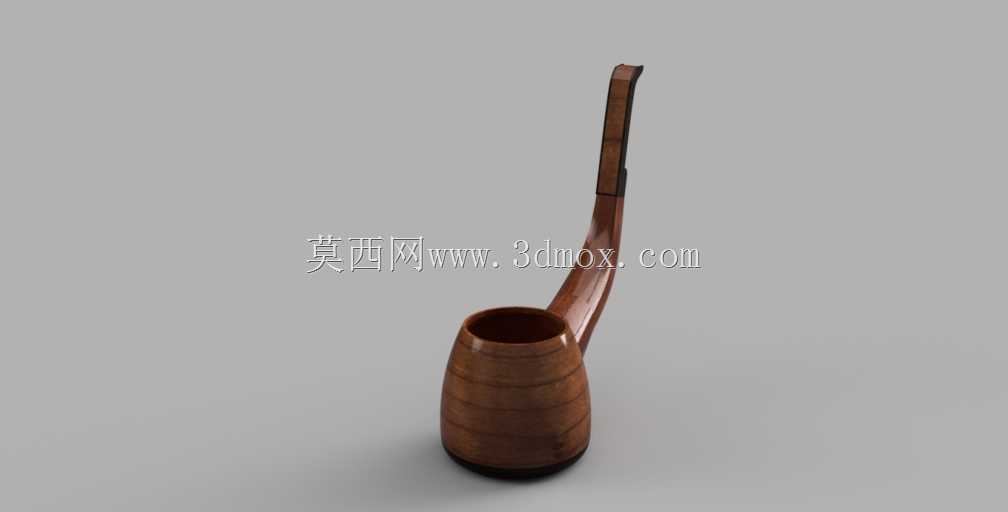

这款弯柄实木烟斗的三维建模，首先要明确其核心使用场景是日常烟丝抽吸，同时也可作为文玩烟具陈列、手工烟具设计参考的具象载体，建模前需要先梳理实际使用中的功能边界：斗钵部分需要预留足够的烟丝装填腔，壁厚要兼顾握持隔热与结构强度，避免使用过程中出现外壁过热烫手的问题，烟路通道要保证从斗钵到咬嘴的气流通顺，不能出现气流死角导致抽吸阻力过大。建模初期先在SolidWorks中绘制整体轮廓草图，先确定斗钵的外轮廓回转截面，采用回转特征生成斗钵的基础外形，再对斗钵底部的防磨底座、口部的倒角做细节处理，斗钵内腔要单独做切除特征，保证内腔壁的厚度均匀，误差控制在0.8mm以内，避免局部过薄导致使用中开裂。接下来处理弯柄部分，先绘制3D草图确定烟路的中心走向，弯柄的曲率要贴合握持时的手部自然弧度，从斗钵衔接处到咬嘴端做平滑过渡，不能出现曲率突变的棱角，避免握持硌手，弯柄与斗钵的衔接处采用过渡曲面做融合处理，保证拼接位置的外形流畅无台阶，同时要保证内部烟道与斗钵内腔的衔接处做圆角过渡，减少气流紊流。咬嘴部分采用与木柄不同的材质分区，建模时单独拆分零件，与木柄的衔接处做定位止口，保证装配后无错位缝隙，咬嘴的唇部贴合位置做微弧处理，贴合人体唇部形态，提升长时间使用的舒适度。外形尺寸方面，整体长度控制在140mm左右，斗钵外径38mm，斗钵高度42mm，握持重心落在斗钵与弯柄衔接位置，保证放置时的稳定性，平放时不会出现倾翻。建模过程中要对所有曲面做曲率检查，避免出现曲面褶皱，木纹纹理的渲染部分要贴合实木烟斗的实际纹理走向，沿弯柄的轴向做纹理映射，还原实木材质的真实质感，最后完成整体装配干涉检查，确认烟道全程通畅无堵塞，各零件衔接位置无干涉，可直接用于烟具加工的结构参考、3D打印样件制作或者文创产品的外观设计验证。
