颚板支撑机械构件结构设计

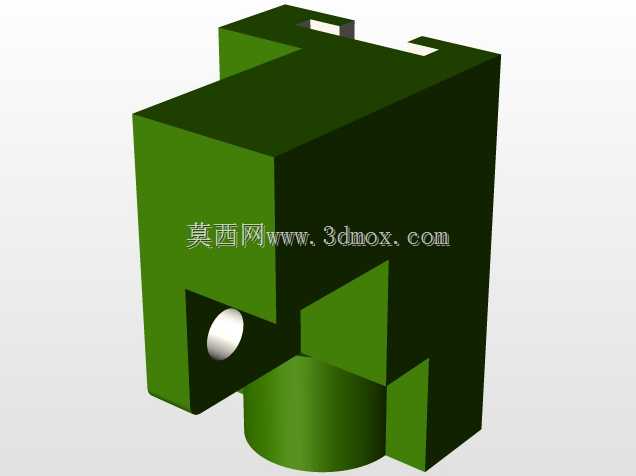

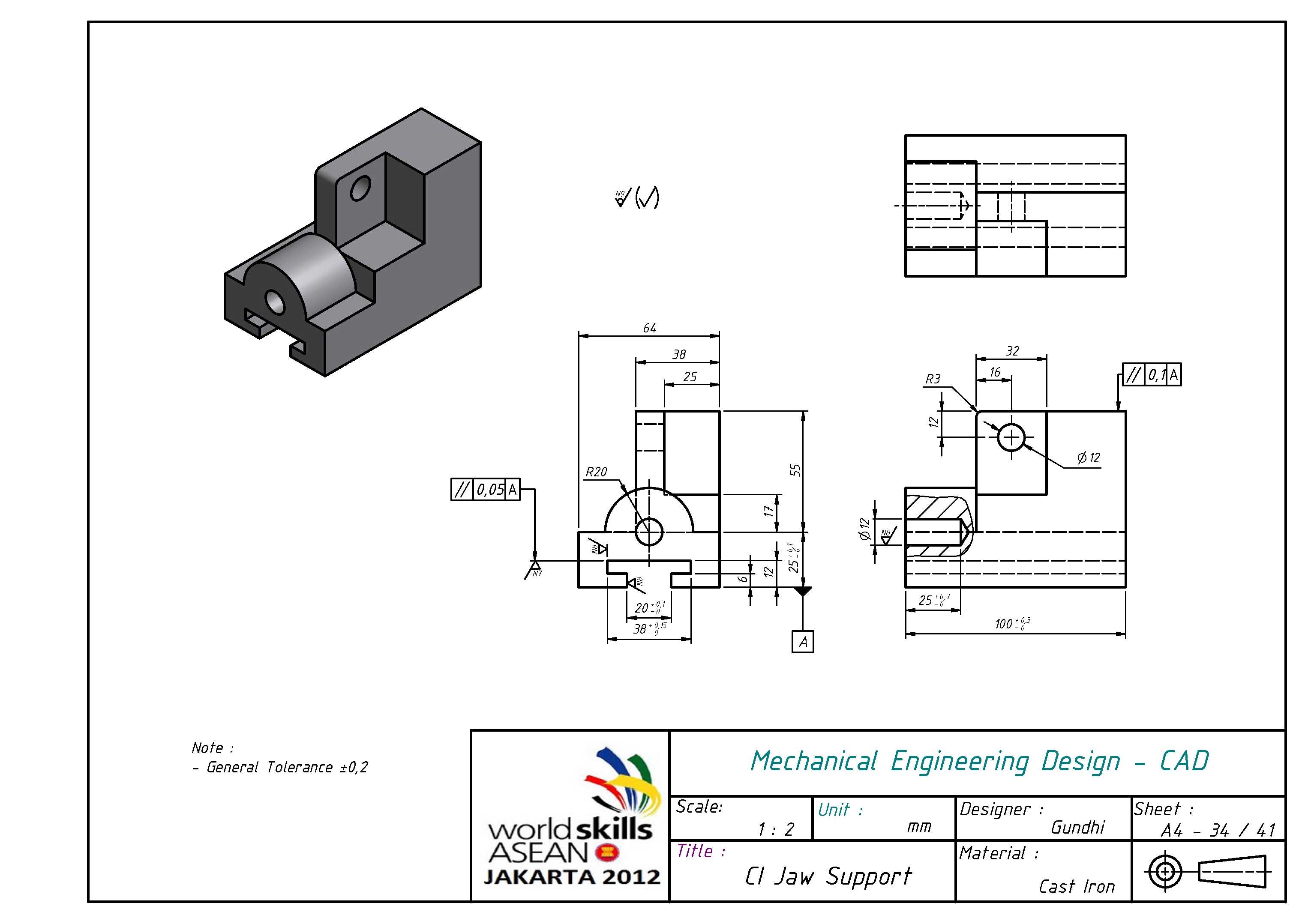

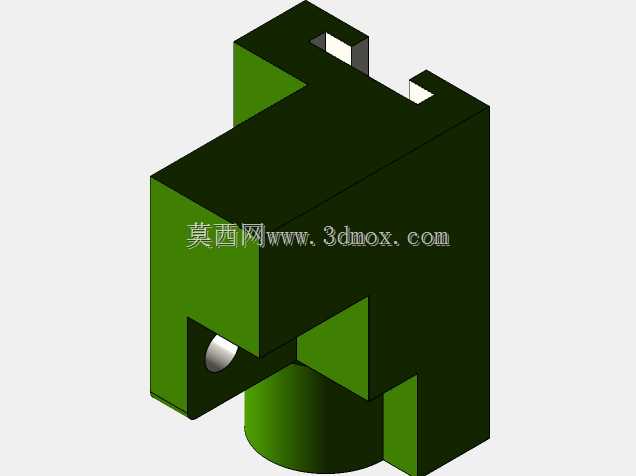

做机械结构设计这些年，碰到过不少需要兼顾定位精度与承载稳定性的支撑类零件，这类颚板支撑构件，常见于工装夹具的定位单元、小型冲压设备的颚式夹持模块，还有技能竞赛实操考核的典型装配件里，核心作用是给活动颚板提供稳定的回转支撑基准，同时承担夹持作业时传递的径向与轴向载荷，避免颚板工作时出现窜动、偏摆，影响装夹或者加工精度。从结构上看，这个零件采用L型主体承载布局，下部开出带限位凸台的滑槽结构，是用来和设备基座的导轨配合安装的，滑槽两侧的凸台能限制支撑件的横向位移，安装时只要顺着导轨滑入对应位置，拧紧紧固件就能完成固定，不需要额外做复杂的定位找正，能大幅缩短现场装配的调试时间。上部立板位置开出的同轴通孔，是用来穿装颚板的回转轴的，孔位的同轴度、孔端面与轴线的垂直度，会直接影响颚板转动的顺畅度，要是公差控制不好，很容易出现颚板卡滞、回转间隙过大的问题，建模的时候需要优先把这个孔的基准定好。前部的半圆弧凸台结构，是用来和颚板的弧形避让面配合的，能限制颚板张开的最大角度，同时在颚板闭合受力时，给颚板尾部提供辅助支撑，分散回转轴承受的剪切力，延长轴和孔的磨损周期。建模的时候，我一般习惯先从下部的安装滑槽开始画，先拉出主体的L型基体，把安装基准面的尺寸定死，毕竟所有后续特征都要以安装面为基准来标注公差，基准错了后面全乱。然后再做上部的立板与轴孔特征，这里要注意轴孔的中心高尺寸，必须和配套颚板的回转中心高度完全匹配，不然装配后颚板的夹持面会出现高低差。之后再处理前部的半圆弧凸台，还有立板与基体衔接处的圆角，这些圆角不是随便加的，是为了降低应力集中，毕竟支撑件承受交变载荷的时候，直角衔接处很容易出现应力开裂，圆角半径要根据壁厚来选，一般取壁厚的0.2到0.3倍就合适。最后再做滑槽处的两个限位卡口，这两个卡口的尺寸要和基座上的定位块匹配，间隙控制在0.02到0.05mm之间，既保证安装顺畅，又不会出现过大的装配间隙。整个零件的壁厚设计尽量保持均匀，避免出现壁厚突变导致的铸造或者3D打印时的缩孔、变形问题，所有棱边除了配合面之外，都要做小倒角处理，去除加工毛刺，避免装配时划伤操作人员或者配合零件表面。
