工业气固分离用旋风分离器结构设计

在粉体加工、燃煤锅炉烟气处理、粮食加工输送、建材生产车间的通风除尘环节，旋风分离器是无需滤材的初级气固分离核心设备，依靠离心力实现含尘气流中固体颗粒与洁净气体的分流，相比滤筒、布袋除尘，它没有易损耗的过滤元件，能处理高浓度、高温含尘气流，常作为多级除尘系统的第一级预处理单元，提前滤除80%以上粒径大于10μm的粗颗粒，减轻后端精过滤设备的负荷，延长滤材使用寿命。

建模时先确定核心性能参数对应的结构边界：筒体直径决定设备处理风量，进风口采用矩形切向入口设计，避免入口气流与筒内旋转气流产生对冲干扰，入口流速控制在12-20m/s区间，流速过低离心力不足分离效率下降，流速过高会把已沉降的颗粒重新卷起，还会增大设备阻力提升风机能耗。锥体段的锥角设计为15度，锥角过大容易造成锥壁颗粒堆积架桥，过小会拉长设备整体高度，提升安装空间要求。顶部的排气芯管插入深度要低于进风口下沿，防止短路流直接把未分离的含尘气流带出排气口，底部的排灰口衔接密封卸料装置，避免漏风破坏筒内负压流场，实际工程中排灰口漏风10%就会让分离效率骤降40%以上。

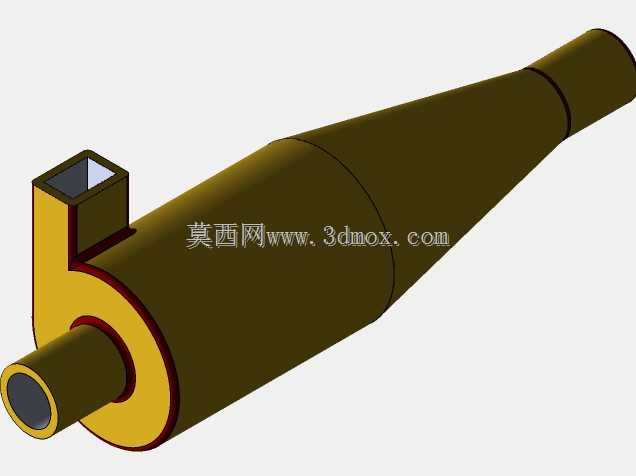

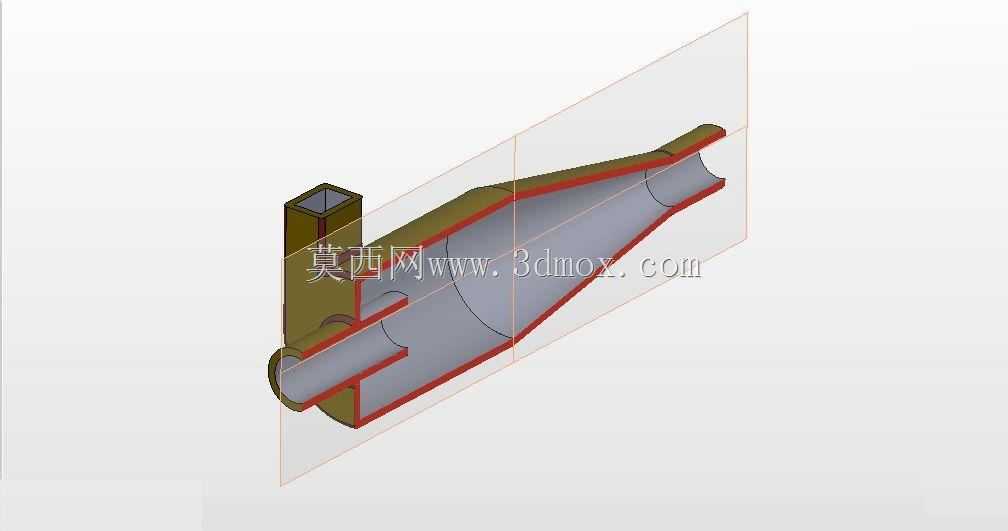

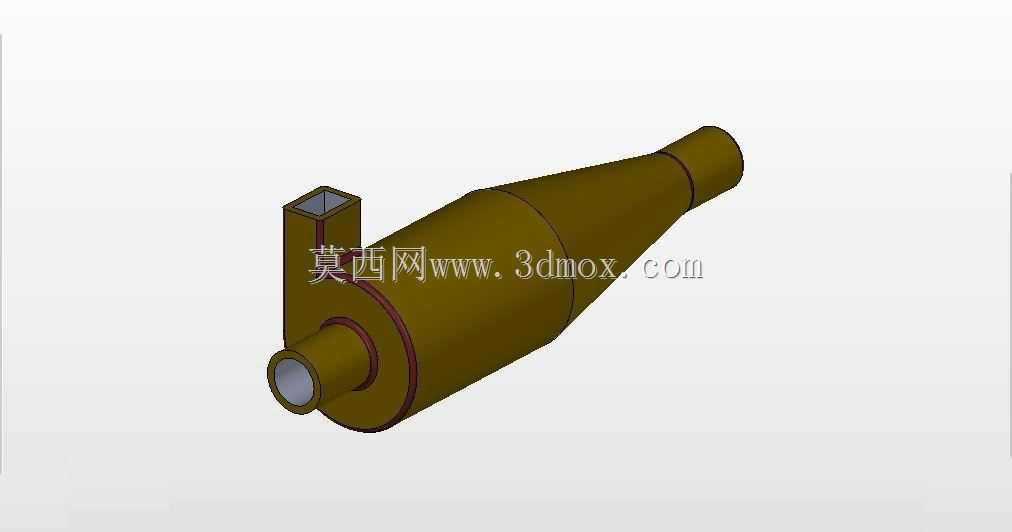

画图时先在前视基准面绘制筒体、锥体、进风口、排气芯管、排灰口的旋转与拉伸轮廓草图，优先用旋转凸台命令生成筒体与锥体的主体回转结构，再通过拉伸切除生成切向进风口的矩形通道，进风口与筒体的相贯线位置做圆角过渡，减少气流在此处的局部阻力。排气芯管与筒体的衔接位置添加环形加强筋，提升薄壁结构的刚性，避免设备运行时受气流激振产生焊缝开裂。建模过程中同步标注安装定位尺寸：设备总长度、进风口法兰的螺栓孔位中心距、排气口与排灰口的连接尺寸，确保和上下游管道、卸料阀的安装接口匹配，不用后期现场切割改配。完成主体结构后对所有焊接接缝做0.5mm的倒角处理，还原实际加工的焊缝结构，同时检查内部流道是否有突兀的凸起结构，避免干扰筒内的双涡旋流场——即外层向下旋转的外涡旋携带颗粒向锥壁移动沉降，内层向上旋转的内涡旋把洁净气流从顶部排气口带出，结构上的微小凸起都会打乱涡旋轨迹，直接影响分离效率。
