手压式透明清洁喷雾瓶结构设计

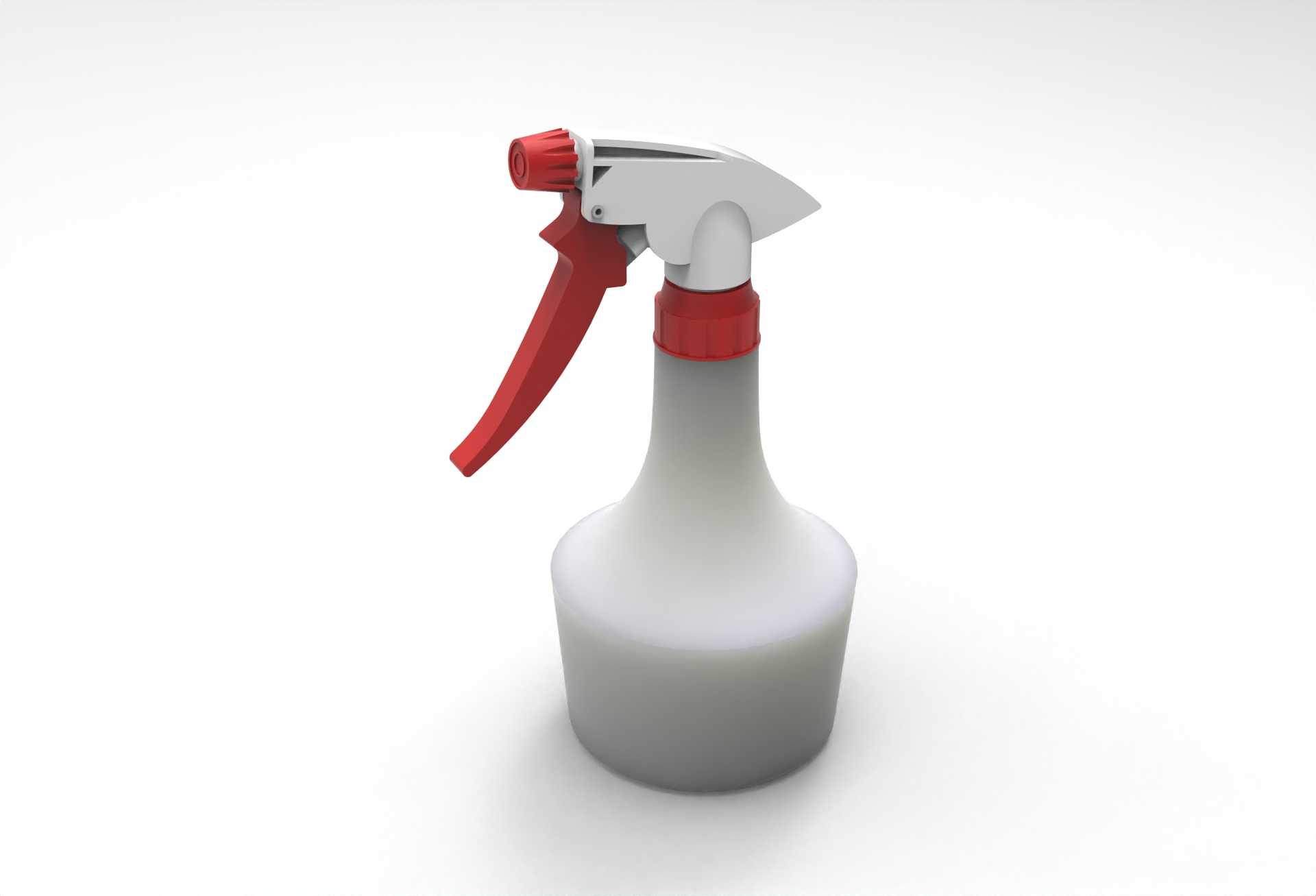

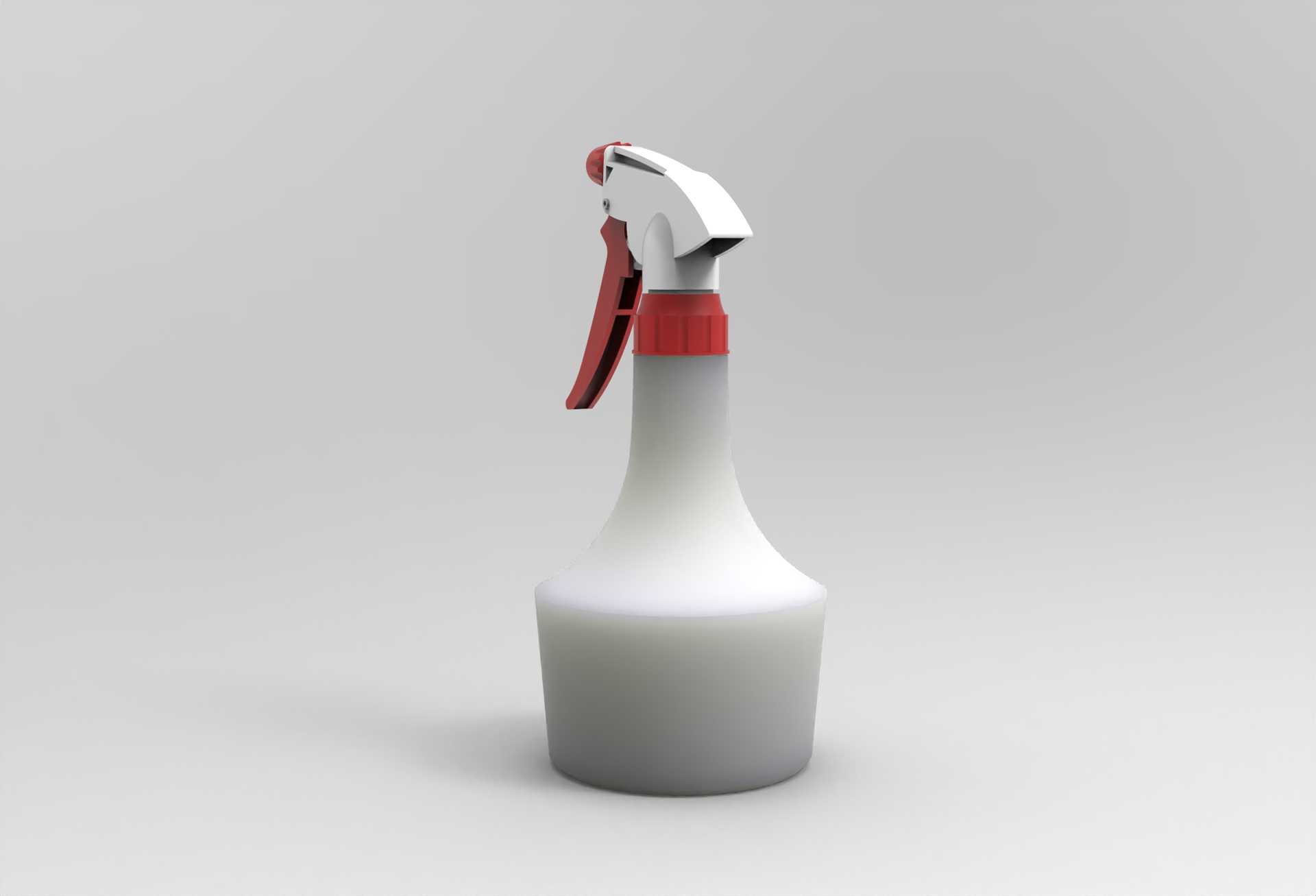

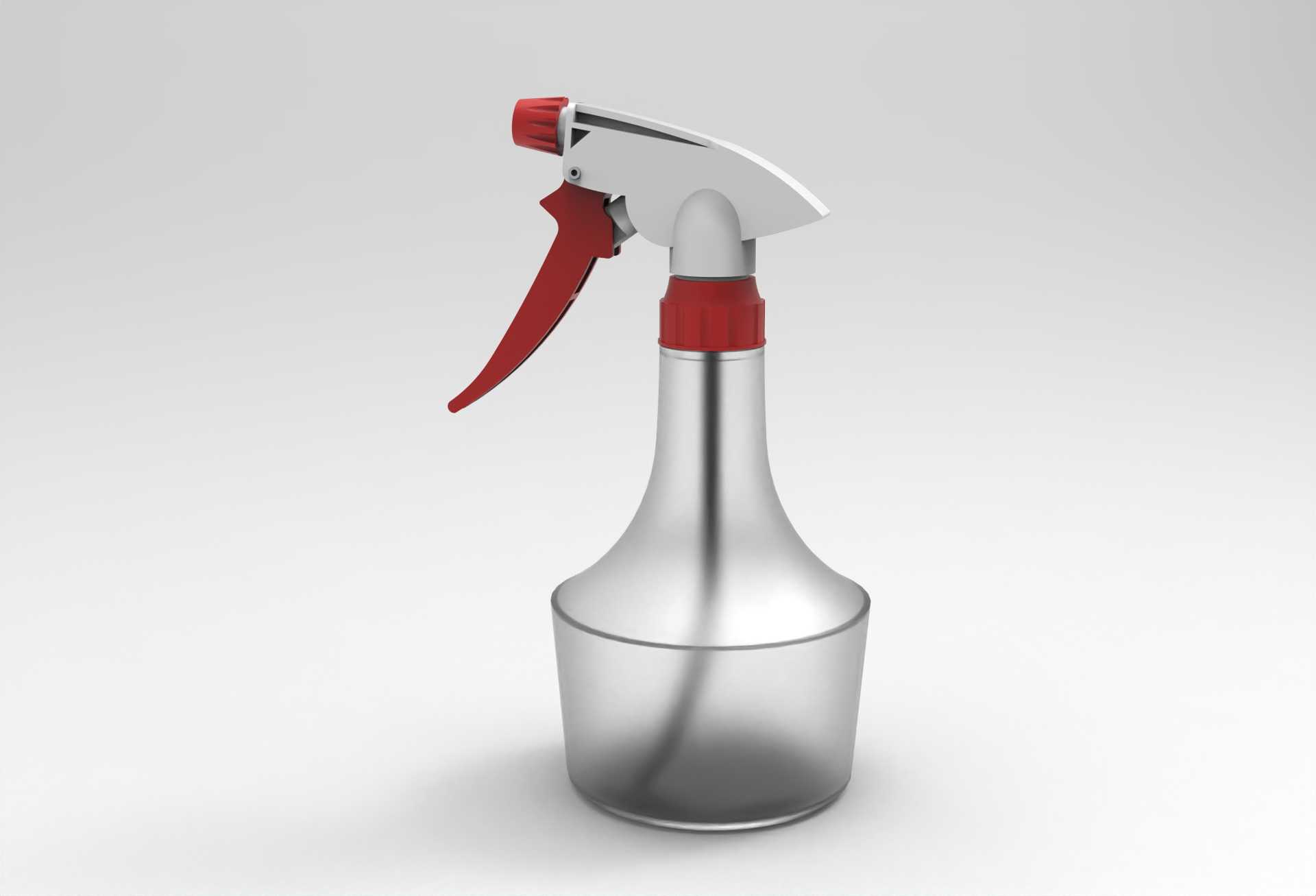

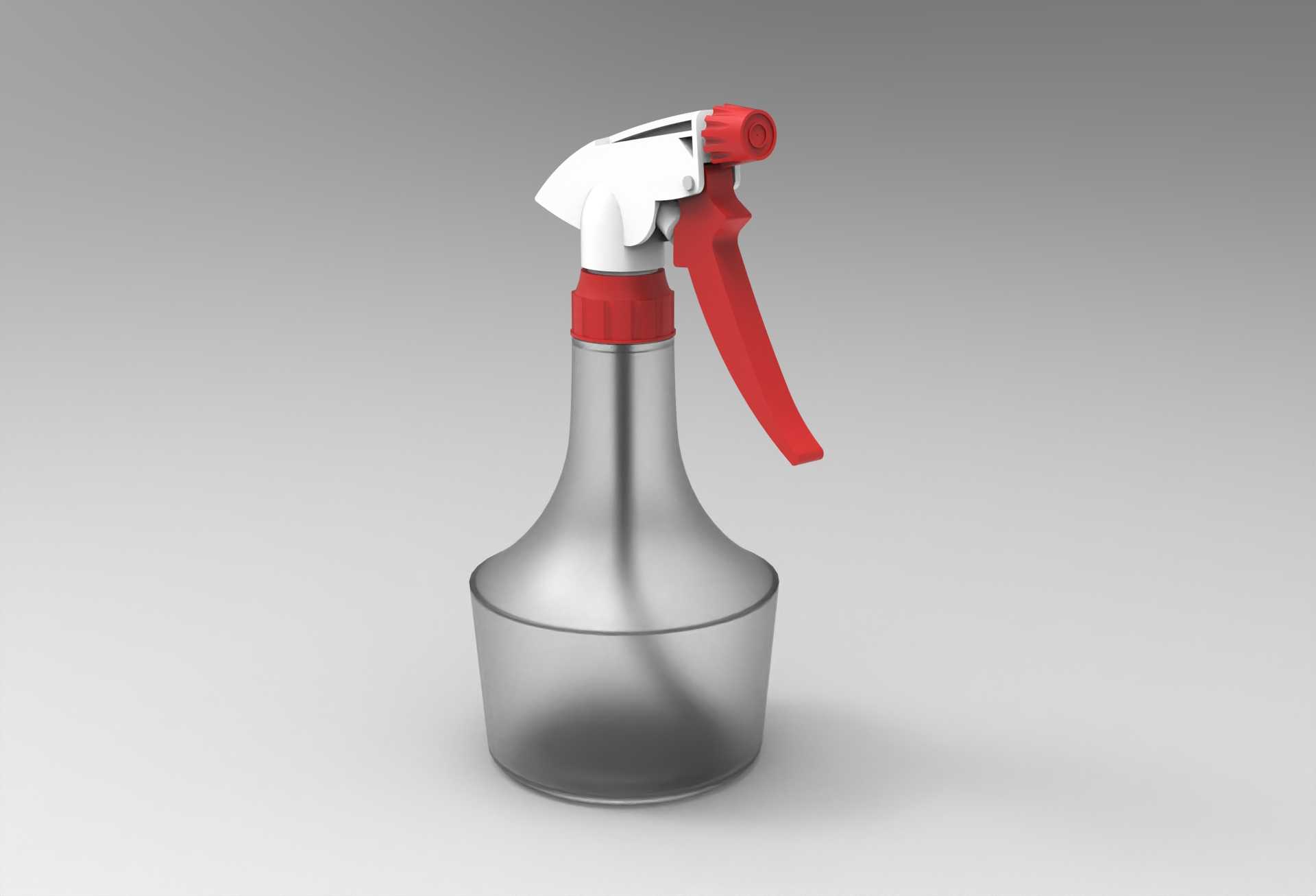

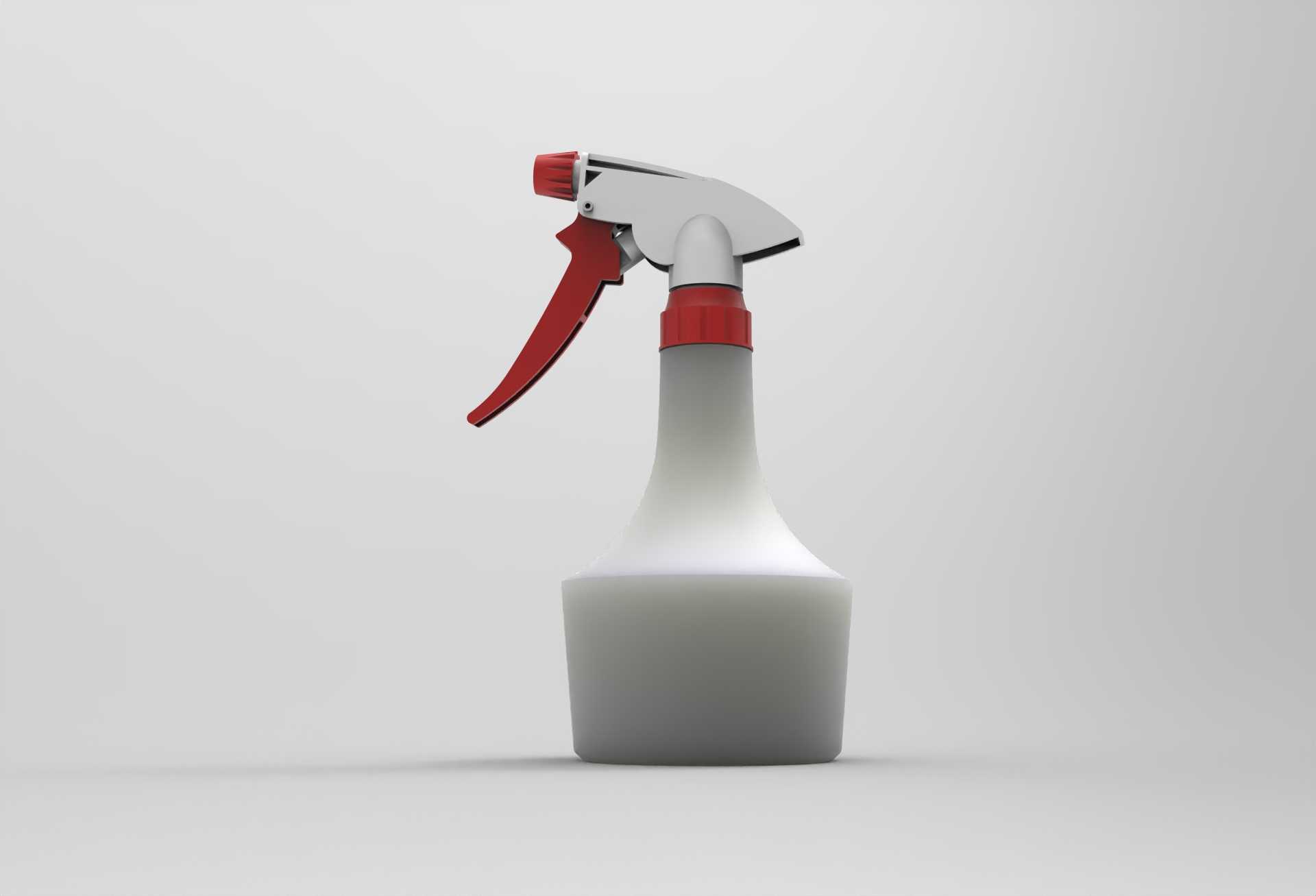

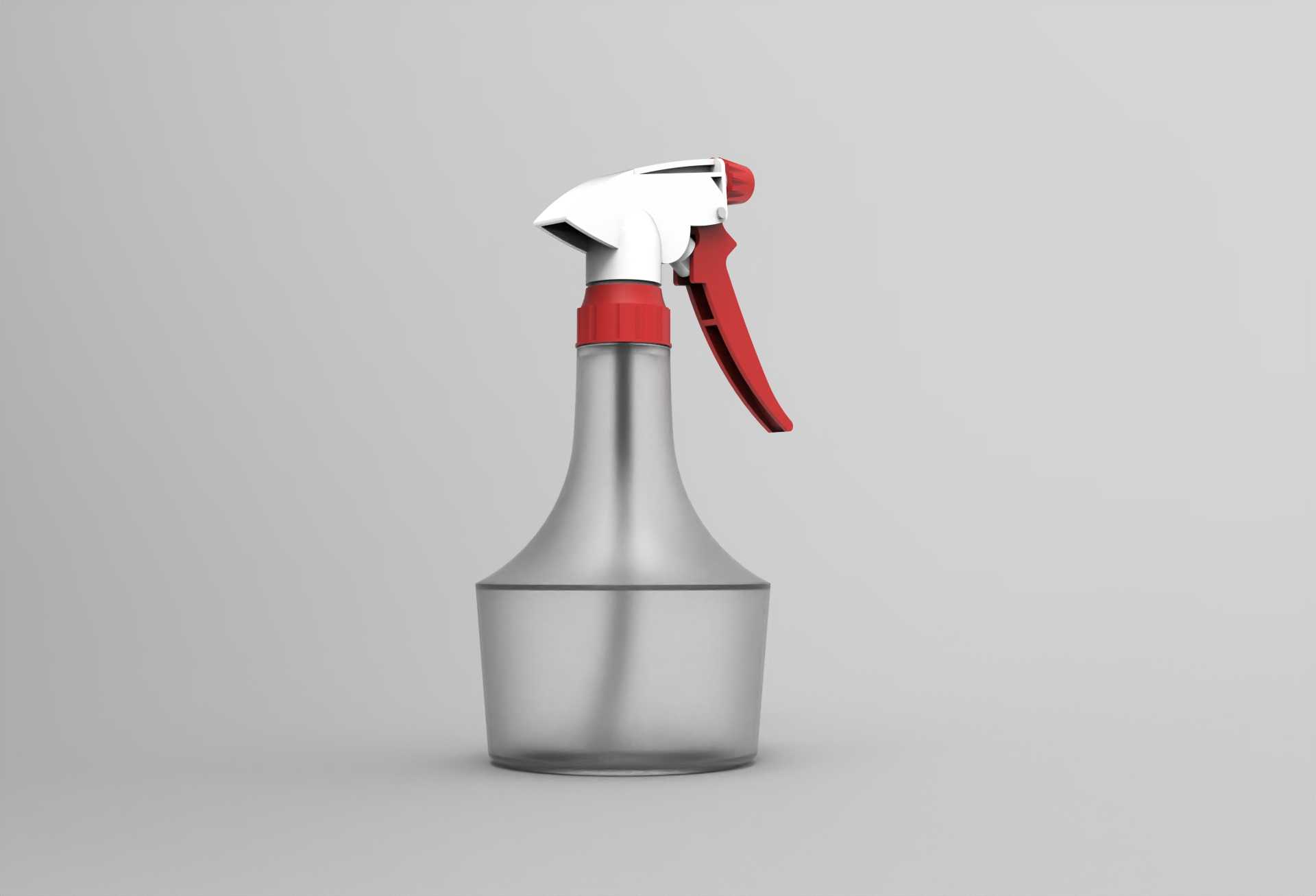

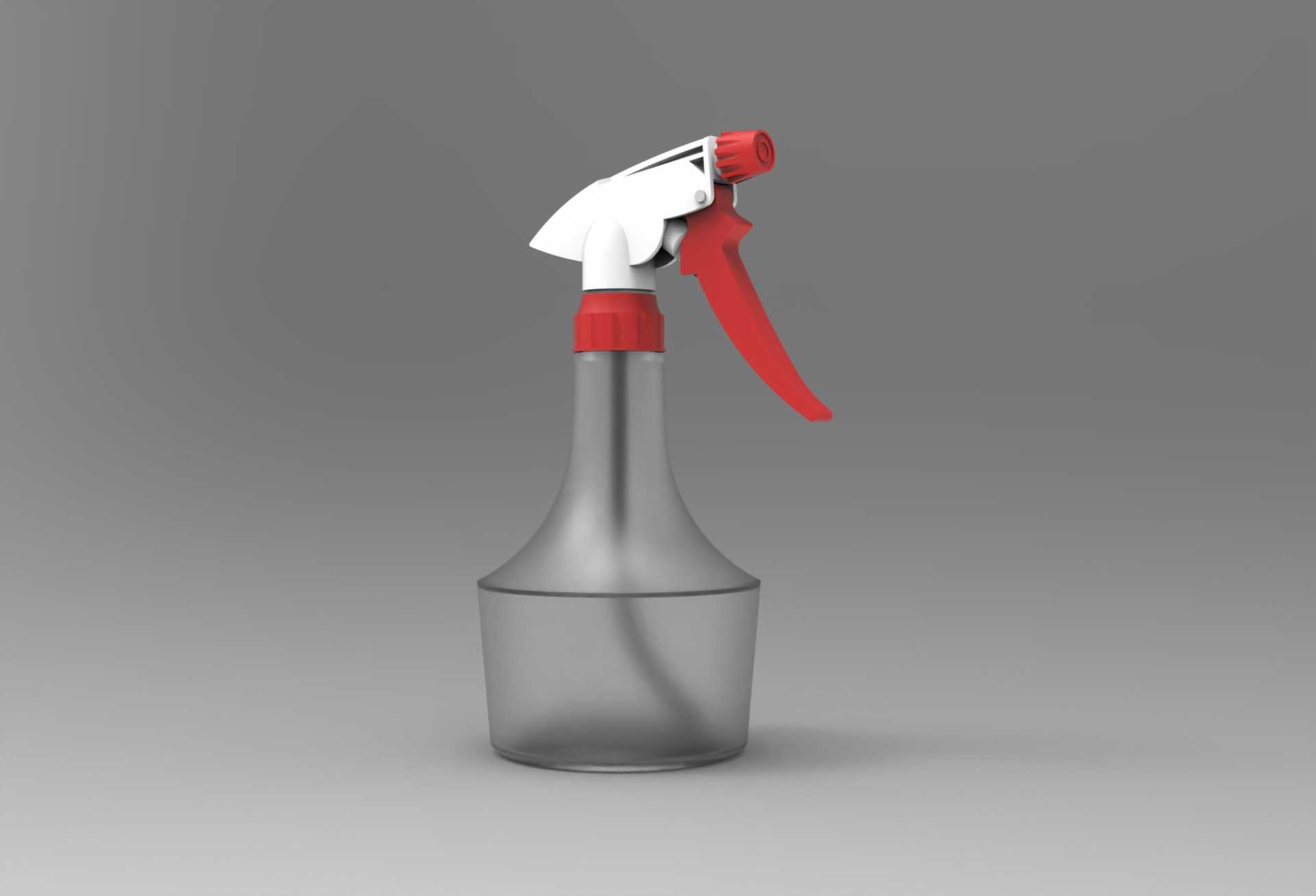

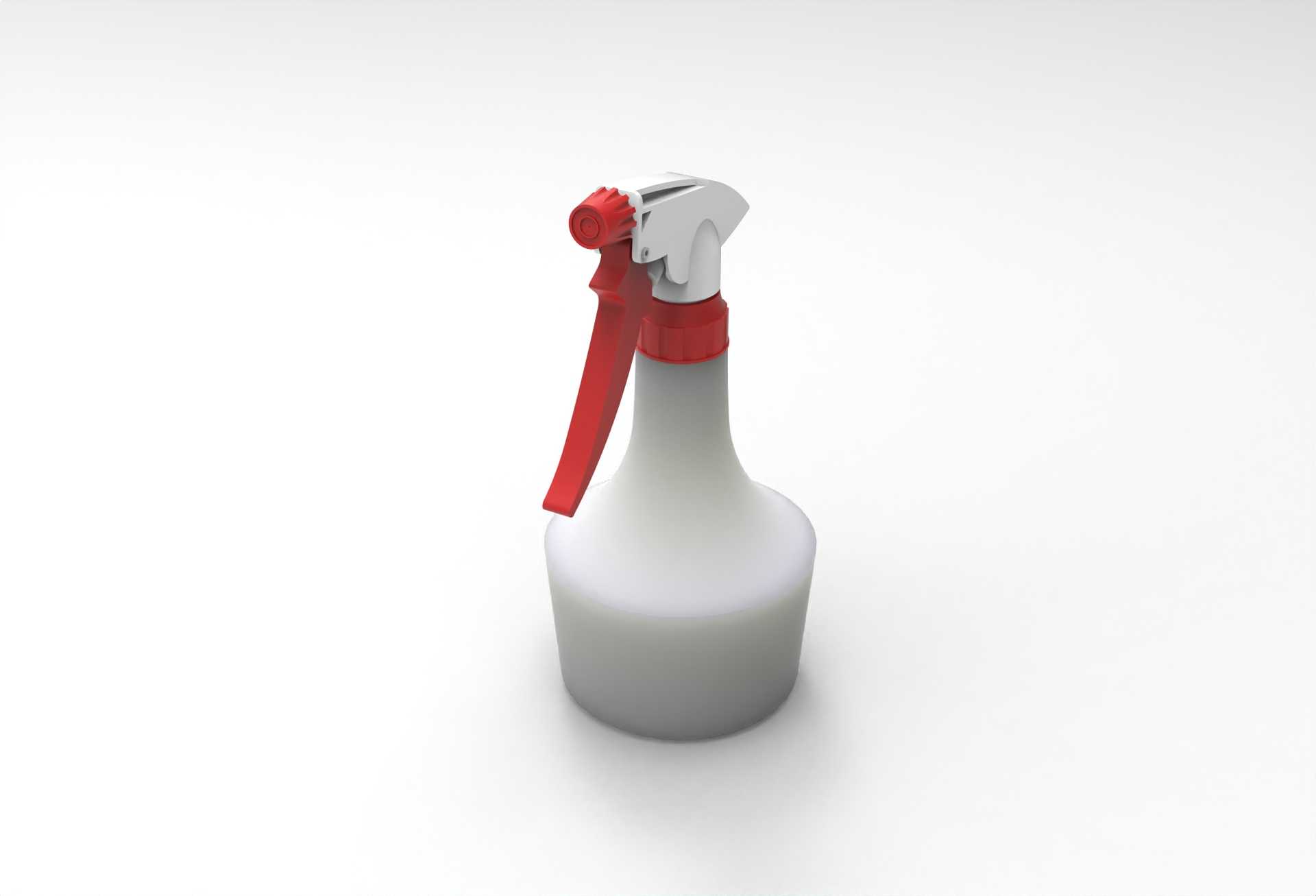

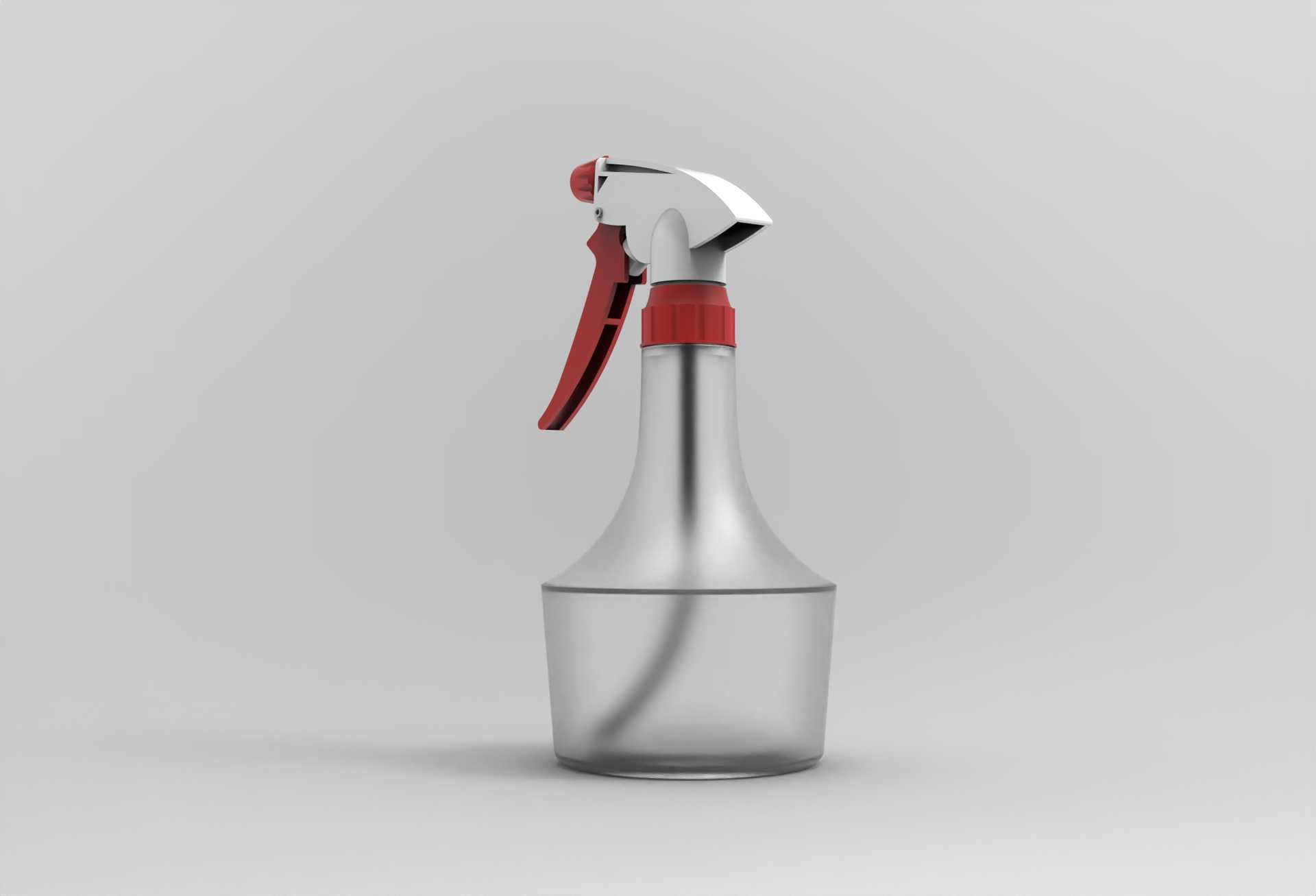

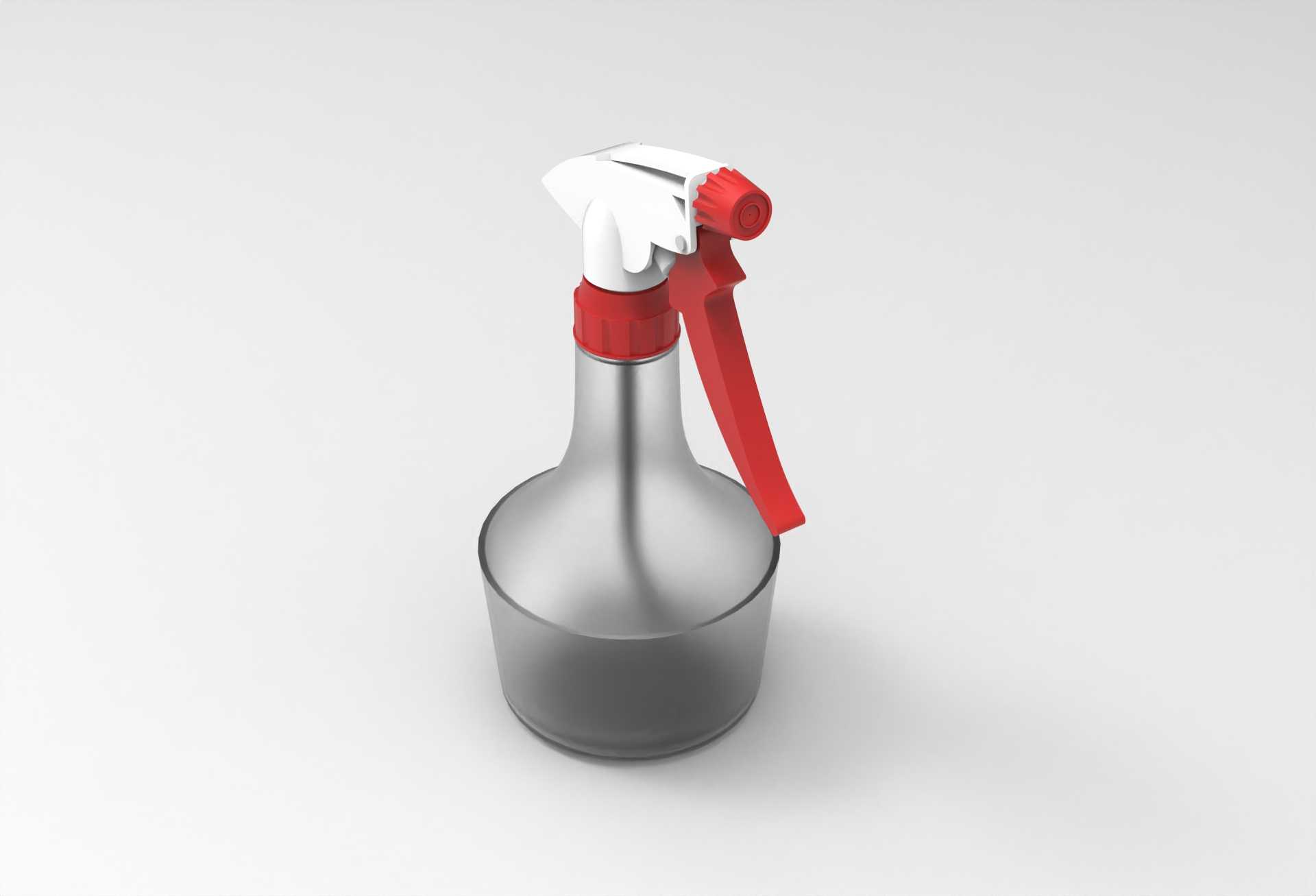

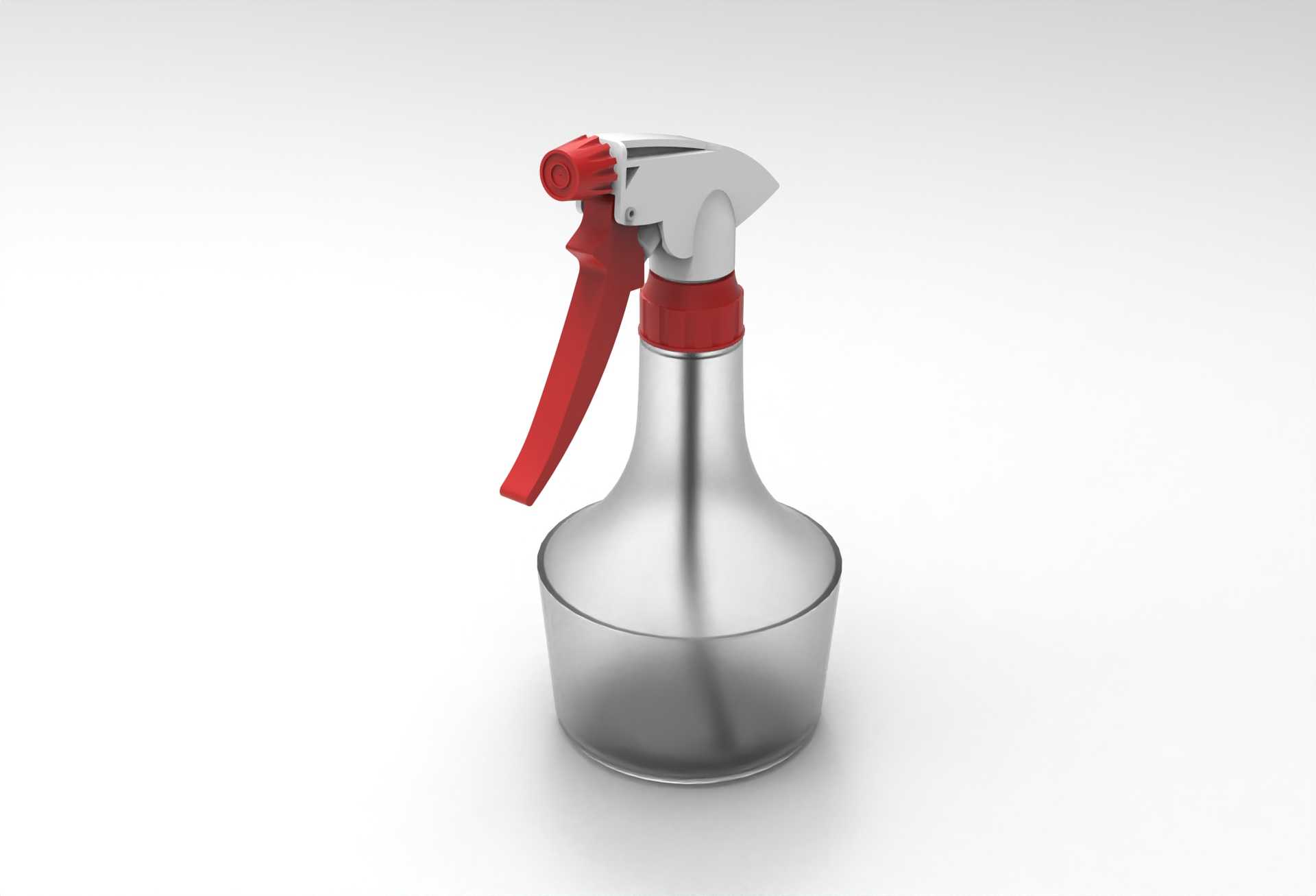

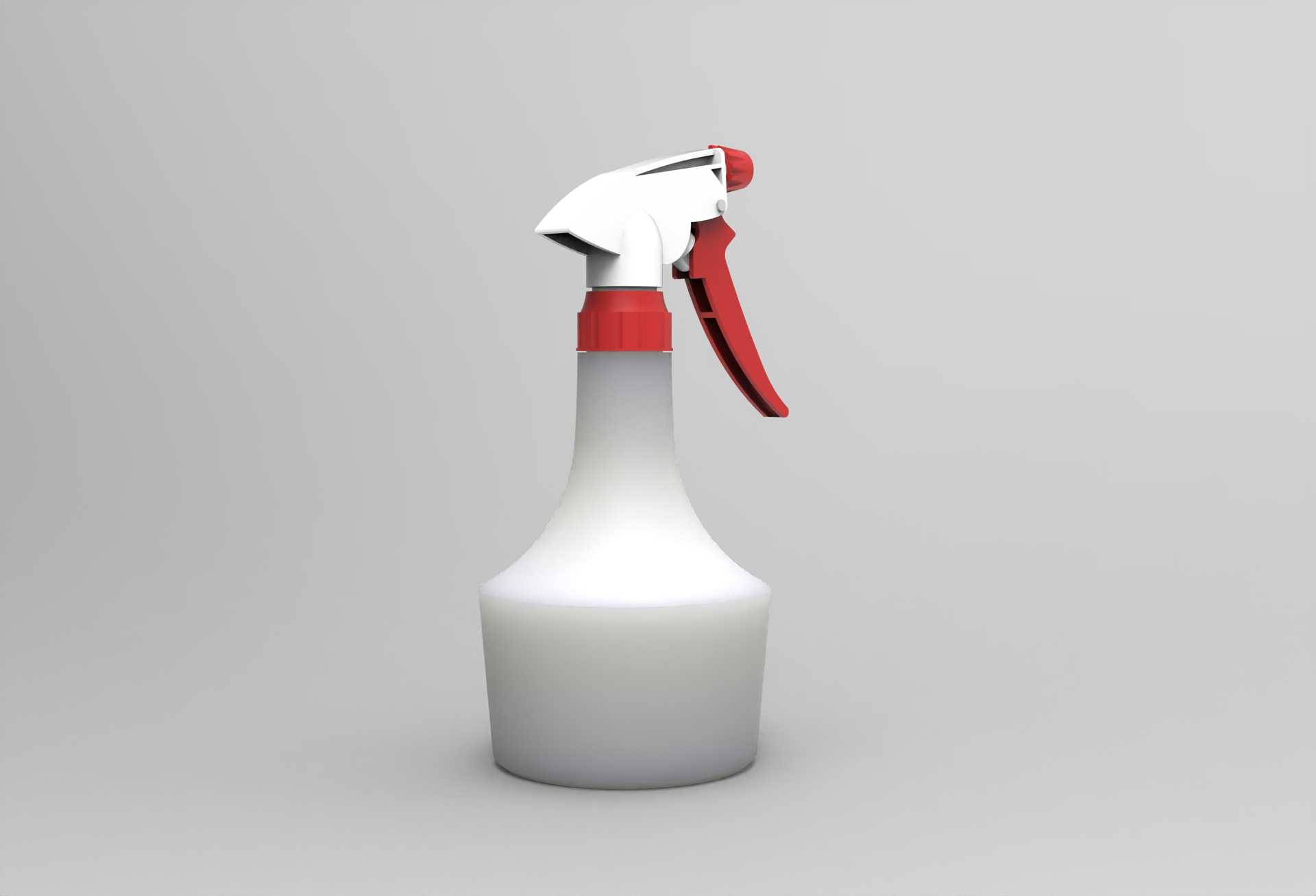

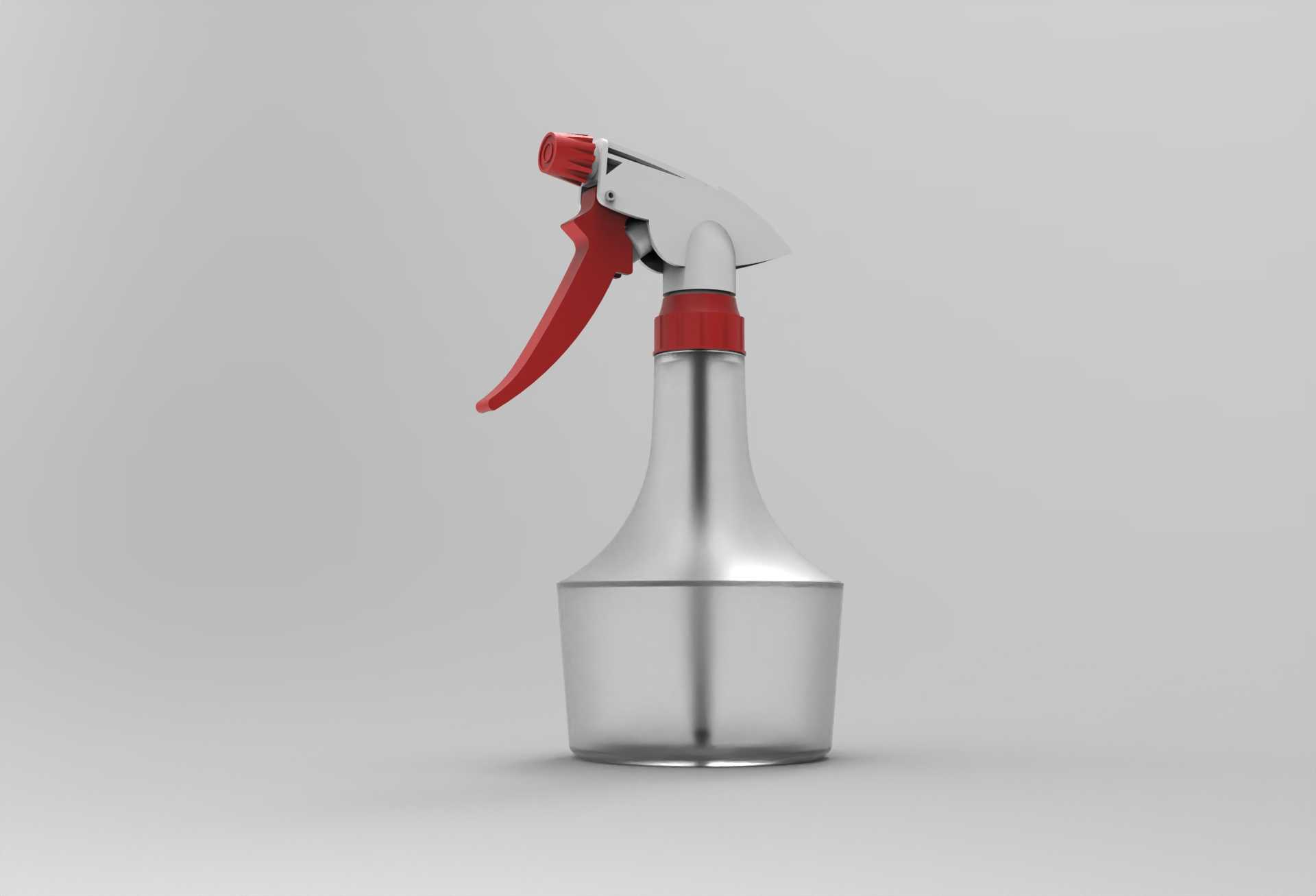

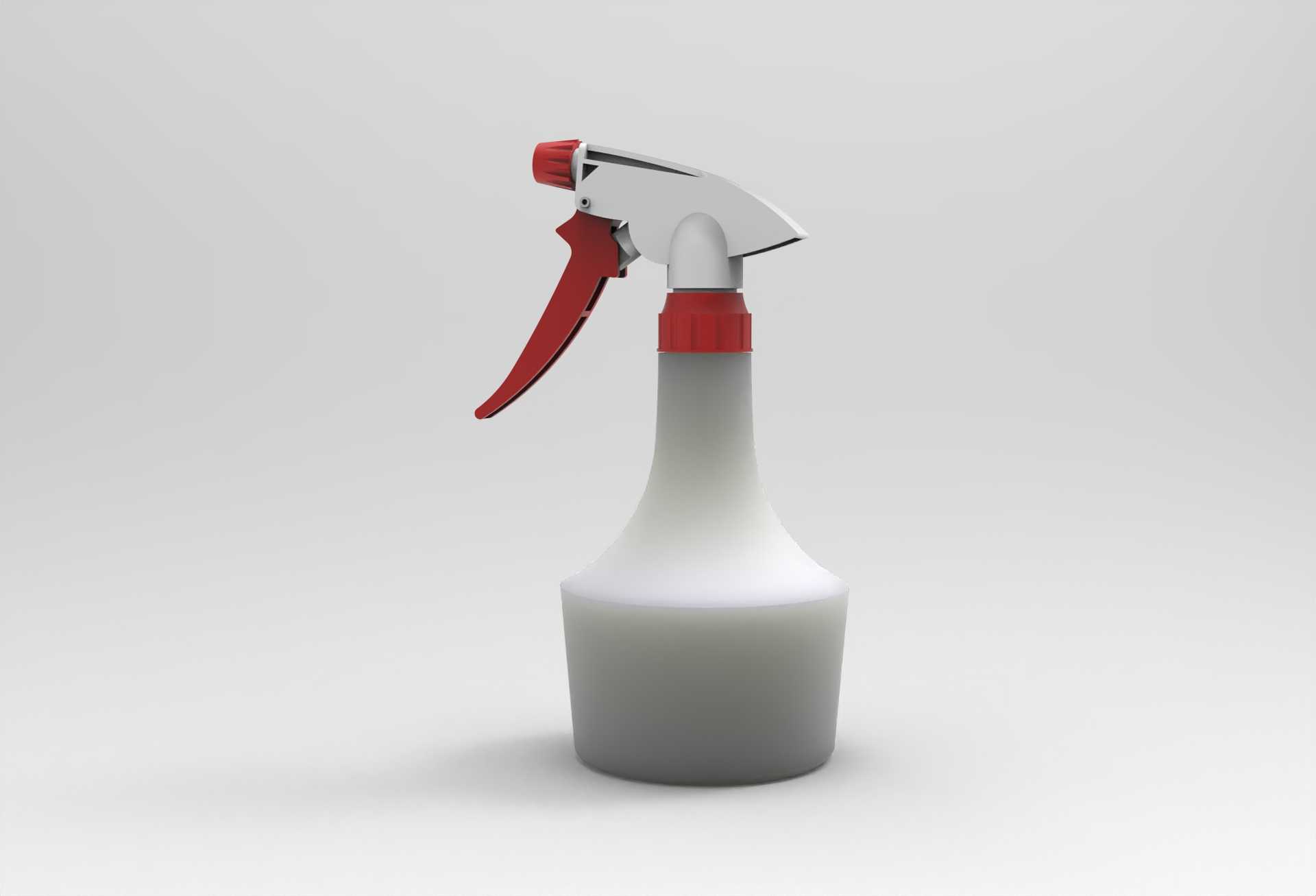

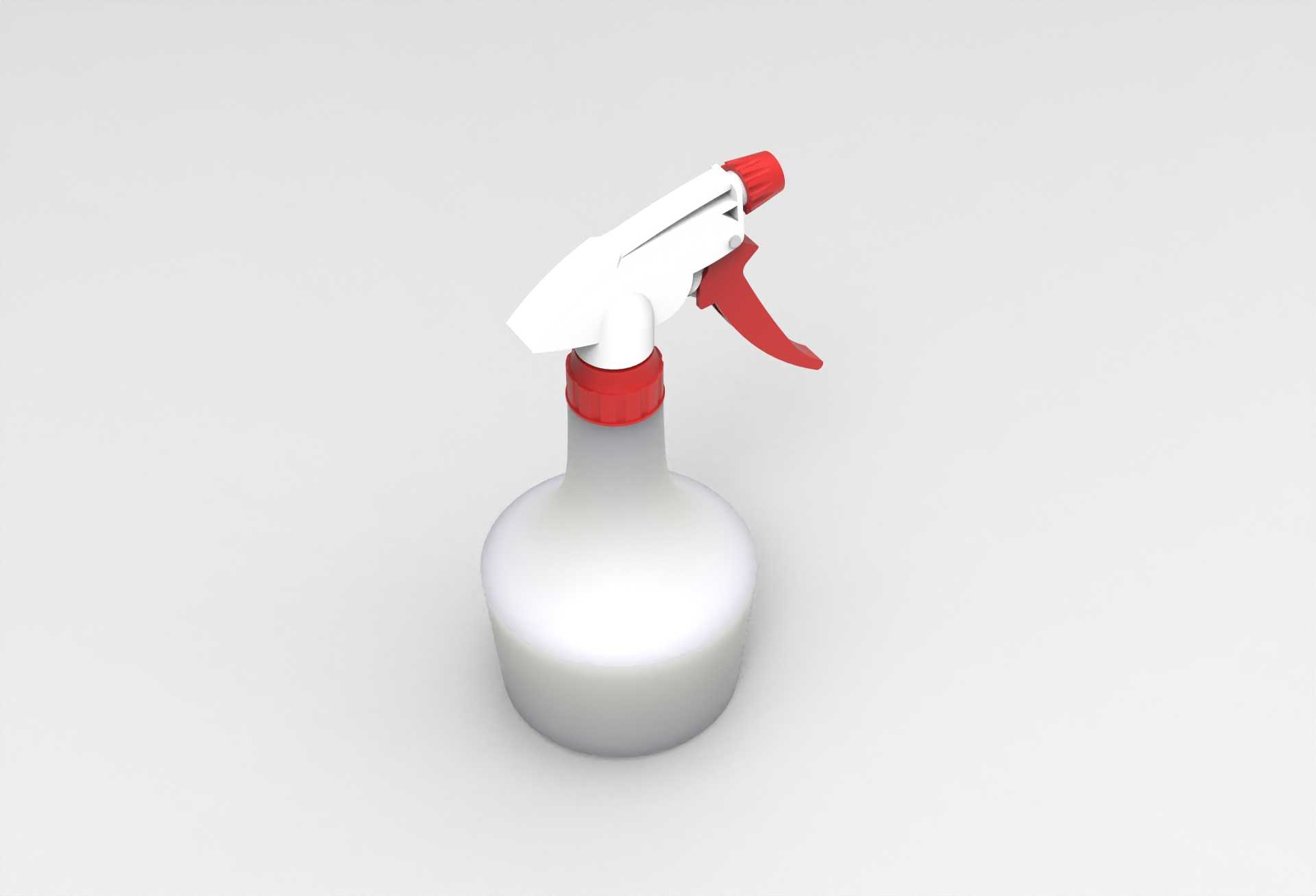

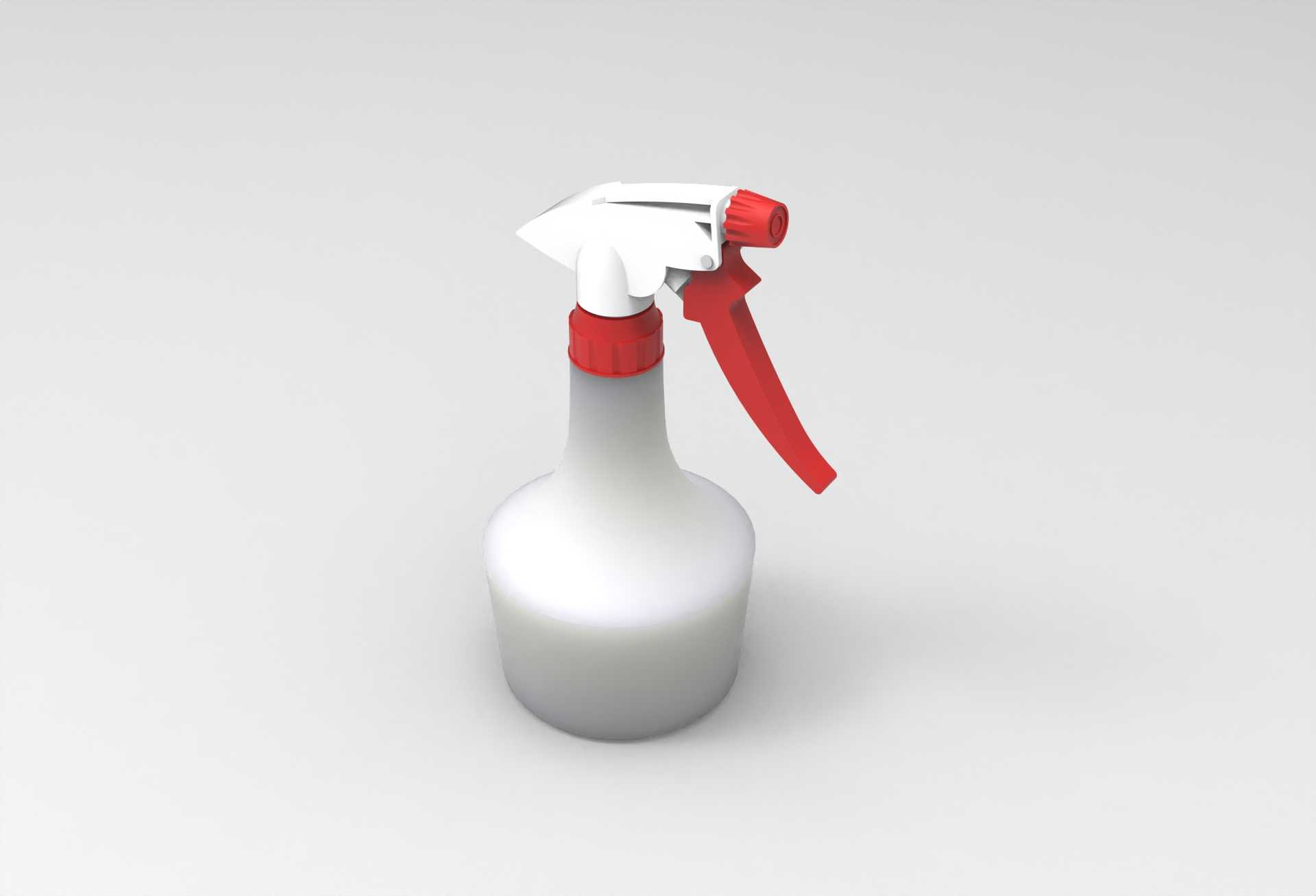

日常清洁作业、园艺浇花、消杀作业场景中，手压式喷雾瓶是高频使用的小型流体输出器具，这款模型还原了市售主流喷雾瓶的完整结构，从实际使用需求出发做了结构适配。首先从功能特性来看，这款喷雾瓶采用半透明磨砂瓶身搭配红白色手压扳机喷头，瓶身做了收颈扩底的造型，底部加宽的设计能降低重心，放置在操作台面上不易倾倒，收窄的颈部刚好适配喷头的螺纹旋合结构，装配时无需额外定位，徒手即可拧紧密封。喷头部分采用扳机式压杆结构，内部集成了吸水导管、单向阀、压腔与雾化喷嘴，按压扳机时压腔容积变化形成负压，将瓶内液体从底部导管吸入压腔，再通过喷嘴的狭缝结构打散成均匀雾滴喷出，松开扳机时弹簧带动压杆复位，单向阀闭合避免液体回流，连续按压即可实现持续雾化输出。建模过程中先确定整体尺寸边界，瓶身总高度控制在220mm左右，底部最大直径90mm，颈部螺纹规格采用通用的28mm标准瓶口，适配市面上多数替换式喷雾喷头，安装时无需修改结构即可直接替换。画图时先绘制瓶身的旋转截面草图，通过旋转凸台生成瓶身主体，再对瓶身底部做圆角过渡避免应力集中，颈部的螺纹采用螺旋线扫描生成，保证螺纹旋合的顺滑度。喷头部分拆分建模，先做扳机的受力结构，压杆的转动轴位置做了加强筋设计，避免长期按压出现断裂，喷嘴部分做了0.3mm的狭缝特征，还原真实雾化的出液结构，内部的吸水导管长度刚好延伸至瓶底内凹处，保证瓶内液体剩余较少时也能正常吸出，不会出现吸空断喷的情况。从应用场景来看，这款结构既可以适配家用清洁液分装，也可以用于园艺小型植株的叶面喷水，还能作为消杀作业的便携盛装器具，瓶身的半透明材质可以直观观察内部液体余量，方便及时补充液体，喷头的红色扳机做了人体工学弧度设计，按压时受力均匀，长时间使用也不会出现手部酸痛的情况，整体结构没有复杂的异形零件，全部采用注塑可成型的结构设计，拔模角度统一设置为1.5度，适合批量注塑生产，各零件之间的配合间隙控制在0.1mm，既保证装配的顺畅度，也能避免使用过程中出现漏液的情况。
