微型深沟球滑板轴承结构设计

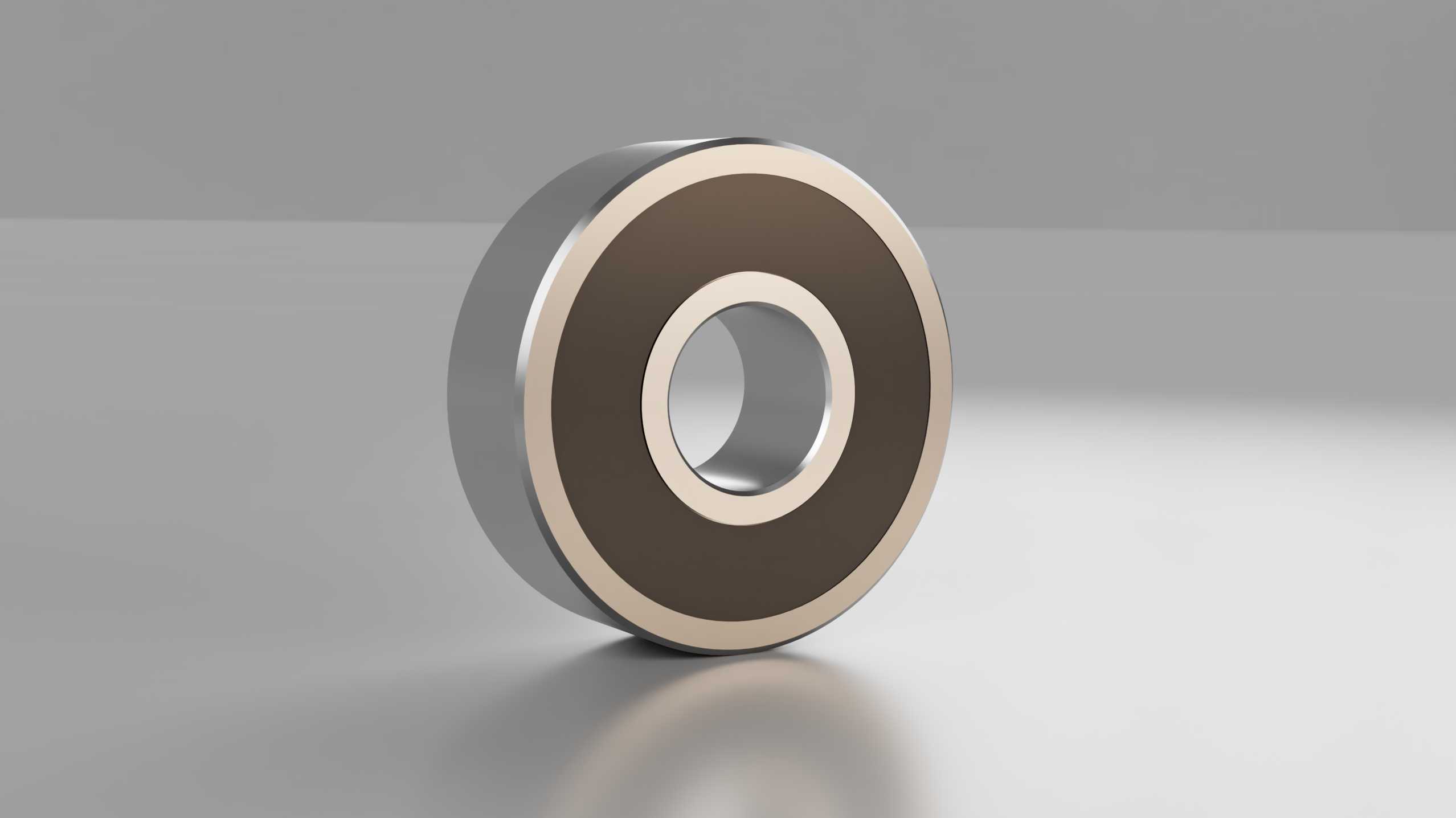

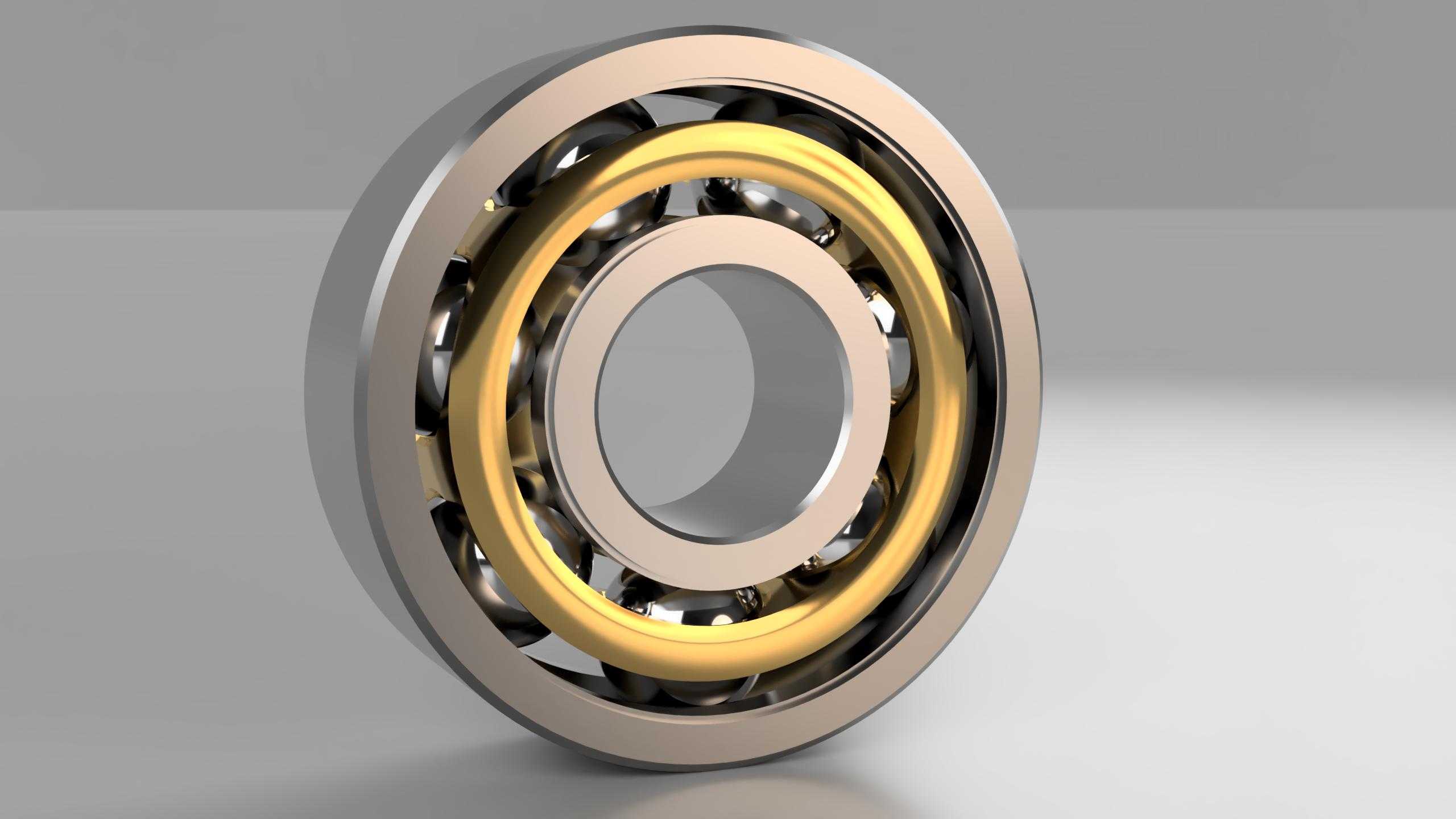

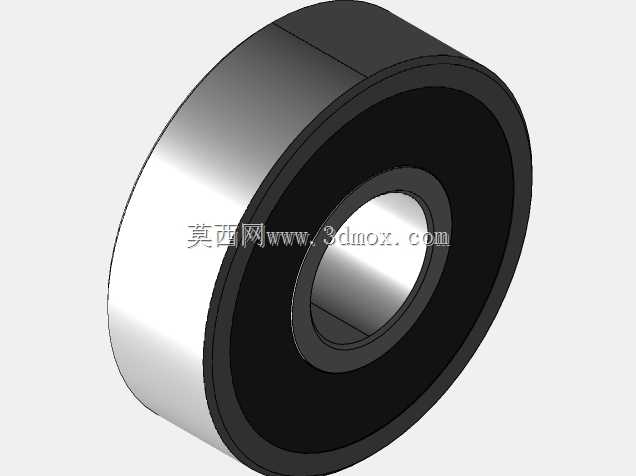

做滑板轮组配套的传动件选型时，最先要卡的就是安装边界，这款内径8mm、外径22mm、厚度7mm的微型深沟球轴承，刚好适配主流滑板桥钉的轴径与轮座的镗孔尺寸，不会出现轴孔配合过松跑内圈、过紧压装后卡滞的问题。日常滑行中它要承受来自板面的径向载荷，过障碍起跳落地时还要承接瞬时的轴向冲击，所以建模时先从滚道的曲率匹配入手，内圈、外圈的滚道圆弧半径要比钢球半径大出合理的配合间隙，既保证钢球滚动时的接触应力分布均匀，也能预留润滑脂的存储空间，避免干摩擦导致的早期磨损。建模步骤上，先在草图里绘制内圈的半剖面轮廓，标注清楚内径、滚道深度、内圈挡边高度的尺寸，通过旋转凸台生成内圈基体，再用同样的方式完成外圈的旋转建模，之后计算钢球的中心节圆直径，在节圆上绘制单个钢球的球体特征，通过圆周阵列生成整圈的滚动体，保持架采用浪形铜质结构，先做单个兜孔的特征，兜孔的间隙要控制在合理范围，既不能卡滞钢球公转，也不能间隙过大导致钢球窜动，阵列兜孔后再做保持架的连接边，把两半保持架的扣合结构做出来，最后给各零件添加同轴度、端面跳动的配合约束，模拟实际装配的状态。实际应用里除了滑板轮组，这类小尺寸深沟球轴承还能用在小型传动机构、微型电机输出端、渔具线轮这类对安装空间有严格限制的场景，设计时要注意端面的安装基准，内圈端面要和轴肩贴合，外圈端面和轴承座孔的挡边贴合，压装时不能直接敲击滚道和钢球部位，要通过套筒施压在对应的套圈端面上。建模过程中要反复核对各部分的尺寸链，比如内圈的壁厚、外圈的壁厚要满足载荷要求，不能因为追求轻量化做的过薄导致受力变形，钢球的数量要结合节圆尺寸排布，保证相邻钢球之间有足够的保持架连接强度，同时不会出现钢球之间的摩擦干涉。渲染时还原金属件的表面质感，轴承钢的套圈做淬硬后的亮面金属质感，铜保持架做黄铜的哑光金属质感，钢球做高反光的抛光质感，能直观呈现各零件的装配关系，方便选型时快速判断结构是否适配自身的设计需求。
