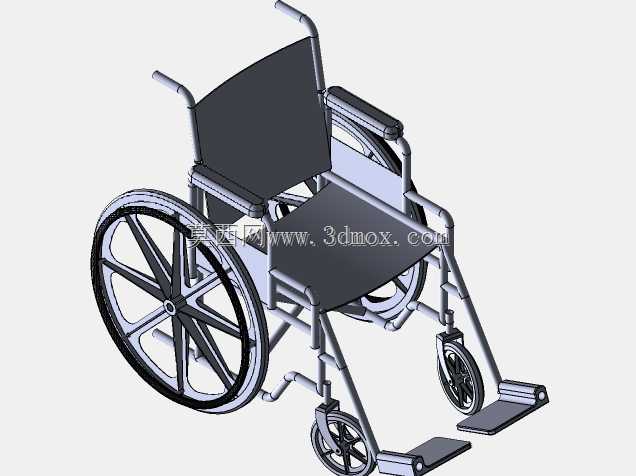

手动折叠代步轮椅三维结构设计

日常做康复辅具类结构设计时，这类手动代步轮椅是接触频次很高的品类，它主要服务于行动不便的老年群体、下肢损伤康复期患者以及残障人士，覆盖居家日常移动、社区短途出行、医疗机构转运等多个场景，相比电动款自重更轻、维护成本更低，也不需要额外考虑电源续航问题，适配无电力供应的户外临时使用场景。从功能特性来看，这款轮椅采用经典的交叉管折叠车架结构，两侧大轮为手动驱动轮，使用者可自行握持轮圈推动行进，前端配置小尺寸万向转向轮，过弯时转向阻力小，配合后置的推把，陪护人员也可辅助推行；座椅与靠背采用柔性支撑结构，长时间乘坐不易产生局部压疮，两侧扶手可根据使用需求抬起，方便使用者从侧面移位，前端脚踏可向上翻折，上下轮椅时不会产生磕碰干涉。做三维建模时，我习惯先从车架主体入手，先绘制两侧的侧支撑管架草图，标注好管材的弯折角度、管径参数，确认座高、靠背倾角、轮距这些核心人机尺寸，座高一般控制在450mm左右适配普通桌椅高度，靠背倾角保持100度左右兼顾支撑性与坐姿舒适度，大轮安装轴距要保证整车重心落在轮距支撑范围内，避免后翻风险；之后绘制交叉折叠的连杆结构，添加同轴心配合验证折叠行程，确保折叠后整车宽度可压缩至原宽度的三分之一左右，方便放入汽车后备箱收纳。完成车架结构后，再依次装配驱动轮、万向轮、扶手、脚踏这些部件，驱动轮要单独绘制轮辐、轮圈、手推圈的分层结构，确认轮轴与车架安装座的同轴度，万向轮要添加旋转配合验证转向角度是否存在干涉，最后对所有部件做干涉检查，调整管材连接处的焊接位、紧固件安装位的间隙，确保所有活动部件的运动行程无卡滞，安装边界符合常规辅具的通用尺寸要求，不会出现部件突出剐蹭使用者的问题。建模过程中要特别注意人机工程的细节，比如手推圈的直径要适配普通人手掌抓握尺寸，脚踏的高度要保证使用者腿部自然弯曲，扶手高度要能支撑手臂自然放置，这些细节直接决定产品实际使用的舒适度。
