磁头固定安装座结构设计方案

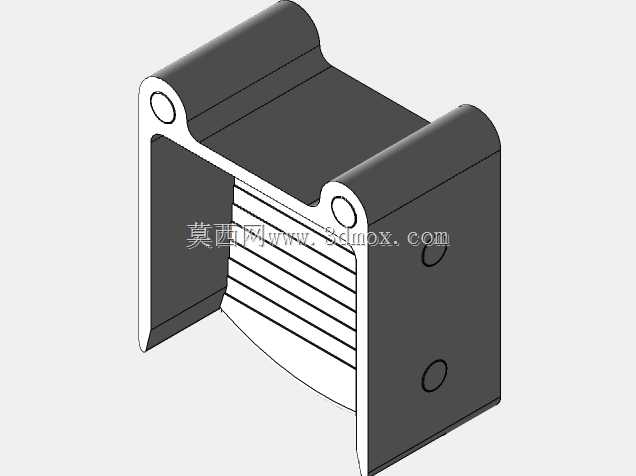

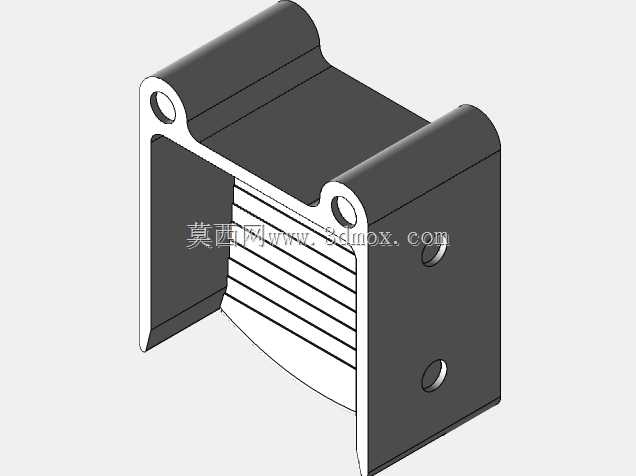

在磁存储读写设备、磁检测传感装置的结构搭建中，磁头座是承担磁头定位、固定与防护作用的核心承载零件，其加工精度与结构合理性直接决定磁头的工作间隙稳定性，进而影响信号读写或检测的准确率。这类零件常应用于硬盘驱动器、磁卡读写终端、磁探伤检测设备等场景，需要在有限的安装空间内为磁头提供稳定的支撑基准，同时规避运行过程中的振动偏移问题。从功能特性来看，该磁头座设置有精准的磁头嵌装槽位，槽位的形位公差控制在微米级，确保磁头安装后工作面与待检测/读写介质的平行度符合设计要求；座体上预留的安装孔位采用沉孔设计，既可以保证紧固件安装后表面无凸起，避免干涉周边运动部件，也能通过孔位的位置公差约束，实现磁头座与设备机架的快速对位，无需反复调整即可满足安装精度要求。设计过程中首先要明确磁头的外形尺寸与安装基准，结合设备内部的安装边界确定座体的整体轮廓，确保座体不会与周边的走线路径、运动机构产生干涉；座体的壁厚经过受力仿真验证，在满足磁头夹持刚度要求的前提下尽可能缩减体积，适配小型化设备的紧凑安装空间。建模阶段先绘制座体的基准草图，定位安装孔与磁头槽的中心位置，通过拉伸特征生成座体基体，之后对嵌装槽的边缘做倒角处理，避免磁头安装时刮伤磁头外壳的防护层；安装孔的沉头深度根据所选紧固件的头部尺寸设定，保证紧固后端面齐平，最后对所有受力棱边做小圆角过渡，减少应力集中问题，提升零件的长期使用可靠性。座体的安装面平面度要求较高，建模时需要单独标注该面的加工基准要求，确保安装后与设备贴合紧密，不会出现倾斜导致磁头角度偏移；槽位内部设计有微小的避让间隙，既方便磁头的装配对位，也能为后续点胶固定预留容胶空间，避免胶层溢出污染磁头工作面。
