带标签内置药片的棕色避光药瓶结构设计

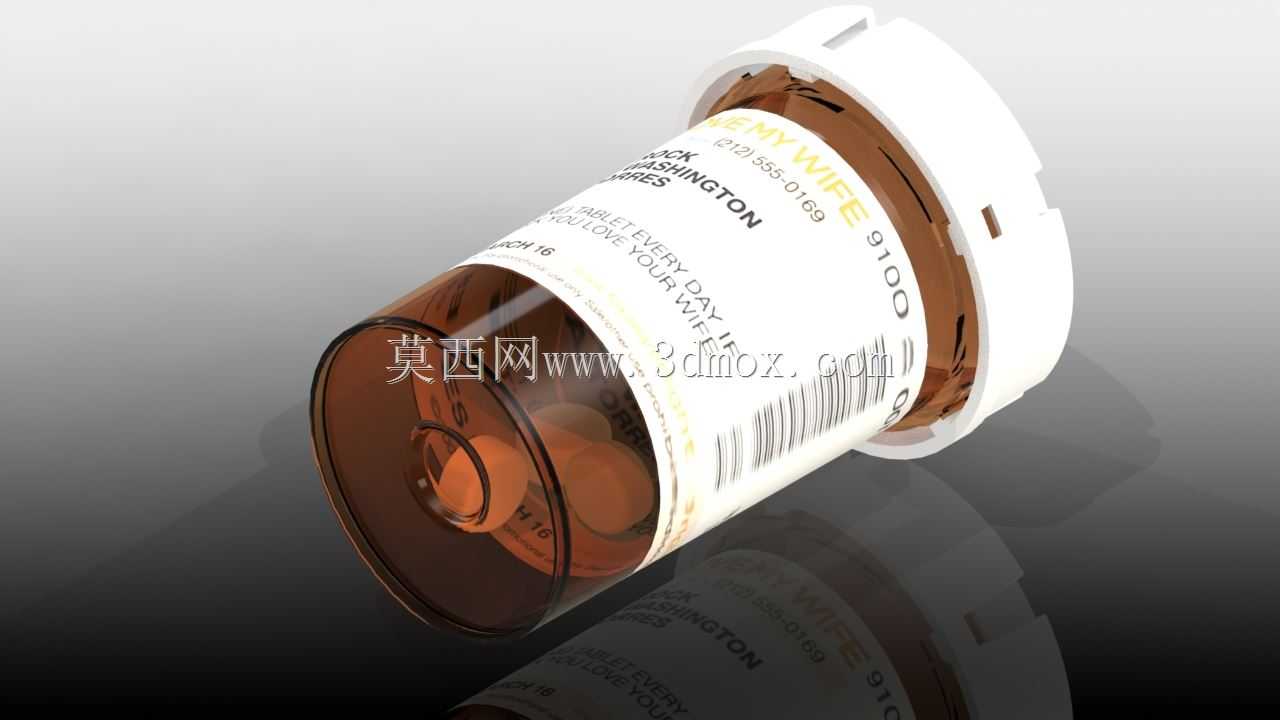

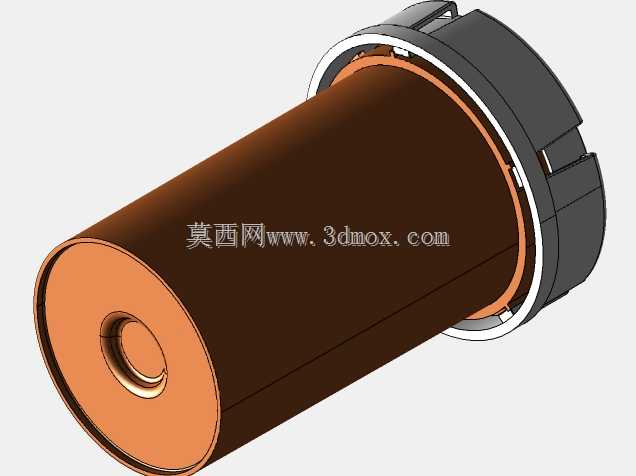

日常医药流通场景里，这类棕色避光药瓶是口服固体制剂最常用的分装载体，门诊药房发药、零售药店售药、家用常备药储存都会用到这类容器，核心作用是阻隔可见光中的紫外线波段，避免见光易分解的药用成分提前失效，同时配合带密封结构的瓶盖实现防潮、防儿童误开的防护效果，相比透明塑料瓶能延长药片在非避光储存环境下的保质期，也比玻璃瓶抗摔性更强，适合日常流通携带。做这个结构建模的时候，我先从瓶身的回转特征入手，先绘制瓶身的半剖面轮廓线，瓶身主体做等壁厚的回转结构，壁厚控制在1.2mm，既保证瓶身捏持的时候有足够的刚性不会轻易变形，也不会因为壁厚过大浪费原材料，瓶身靠近瓶口的位置做一圈凸起的限位筋，用来和瓶盖的卡扣结构配合卡紧，避免运输过程中瓶盖松脱漏药。瓶身底部做内凹的圆弧过渡，避免平底结构在注塑成型的时候出现缩水凹痕，也能让瓶子放在平面上的时候更稳，不会因为底部微小变形出现晃荡的情况。瓶盖部分做分体式结构设计，外层是白色的PP材质防滑外盖，侧面做竖向的防滑筋，方便使用者拧开的时候施力不打滑，内部集成防潮干燥剂仓，不用额外放袋装干燥剂，避免干燥剂袋被儿童误食，同时做儿童安全锁结构，需要向下按压瓶盖同时旋转才能打开，符合医药包装的儿童防护要求。瓶身的标签区域做0.1mm的微凹面，贴标签的时候能快速定位，不会出现标签贴歪翘边的情况，标签上的条码、文字信息都做贴合曲面的贴图处理，还原真实包装的视觉效果。瓶内的药片做常规的圆形素片建模，随机排布在瓶身内部，模拟真实装药后的状态，方便后续做渲染展示的时候更有真实感。建模过程中先完成主体回转特征，再做瓶盖的卡扣、防滑筋等细节结构，最后处理内部药片和标签贴图，所有配合面都预留0.15mm的装配间隙，符合实际注塑件的装配公差要求，不管是用来做包装结构验证，还是做医药相关的场景渲染素材，都能直接复用结构参数，不用再重新调整配合尺寸。
