V12发动机高精度曲轴结构三维设计

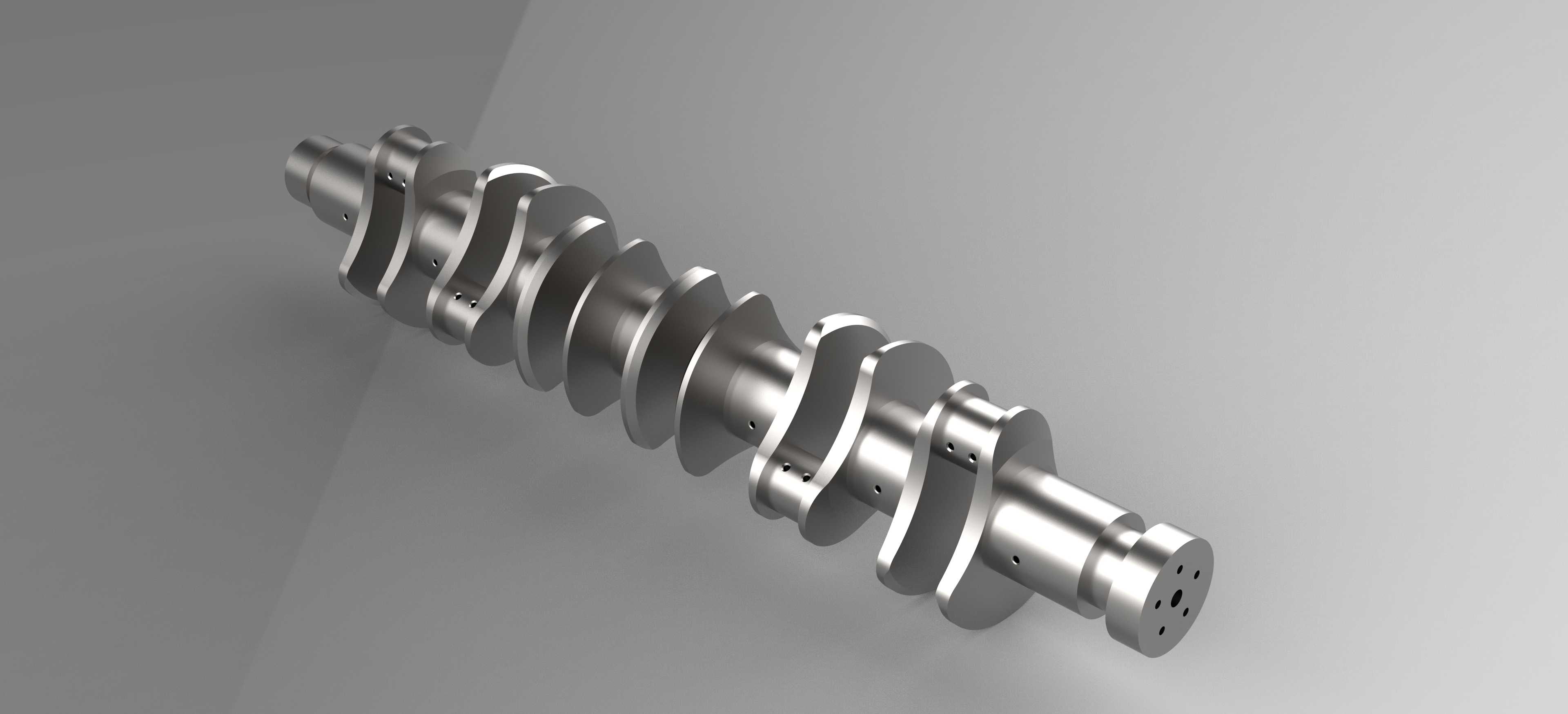

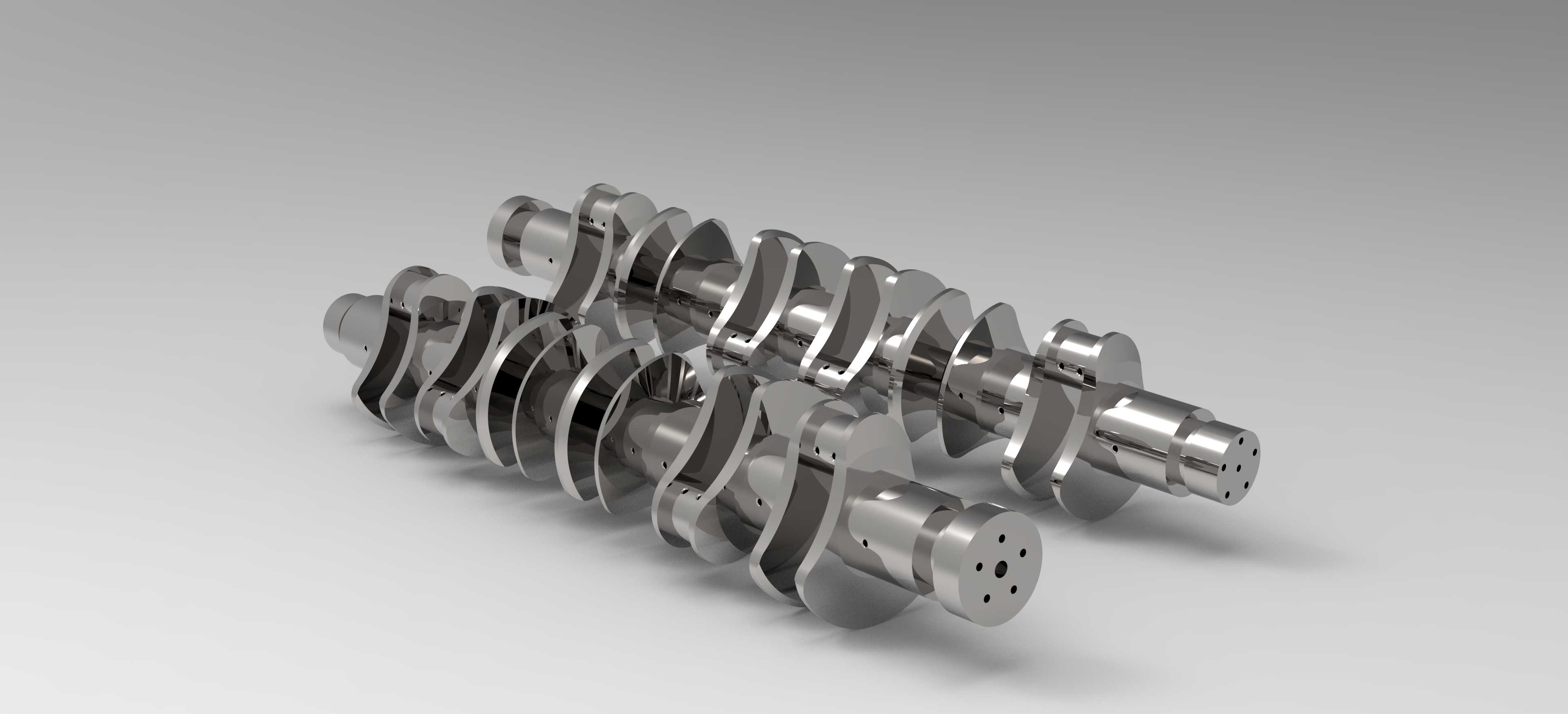

做动力总成结构设计的工程师都清楚，V12机型的曲轴是整个动力输出链路里受力最复杂的部件，没有之一。这类曲轴主要搭载在大排量豪华乘用车、高性能赛车以及重型特种动力机组上，工作时要承接12个气缸交替做功产生的周期性爆发压力，还要把活塞的往复直线运动通过曲柄销转化为旋转扭矩输出给飞轮端，同时还要平衡各缸点火间隔带来的二阶往复惯性力，避免整机出现异常振动。

建模的时候最先要敲定的是整体结构布局，V12机型通常采用60度或者90度夹角布置，对应的曲柄销相位角需要严格匹配点火顺序，错角偏差控制在0.1度以内，不然动平衡测试根本过不了。先从主轴颈的基准轴线开始绘制，所有主轴颈的同轴度公差要预留0.02mm的安装余量，毕竟实际装配时轴瓦还有配合间隙，建模时直接把轴颈的表面粗糙度要求对应的微观结构简化掉，保留宏观圆柱面即可，避免模型面数过多影响后续装配仿真的运行效率。

接下来是曲柄臂和曲柄销的结构设计，V12曲轴的曲柄臂不是规则的矩形块，为了平衡旋转惯性力，每个曲柄臂末端都设计有扇形平衡重，平衡重的质心位置要反复调整，通过三维软件的质量属性模块实时测算整轴的动平衡量，确保各档位的不平衡量控制在许用范围内。曲柄销和主轴颈的过渡圆角是应力集中的高发区域，建模时不能直接做直角过渡，要按照强化工艺要求绘制R3到R5的平滑圆角，对应后续的圆角滚压强化工序，避免交变载荷下出现疲劳裂纹。

安装边界方面，整轴的轴向定位靠中间档位的止推轴肩，建模时要预留止推片的安装槽位，槽宽尺寸要和标准止推片的厚度匹配，轴向窜动量控制在0.1到0.3mm之间。两端的结构分别对接前端轮系和后端飞轮，前端要预留正时齿轮、减震器的安装定位孔，后端的法兰面要匹配飞轮的螺栓孔分布圆，孔位的位置度公差要在建模时通过几何约束锁死，避免后续装配出现干涉。

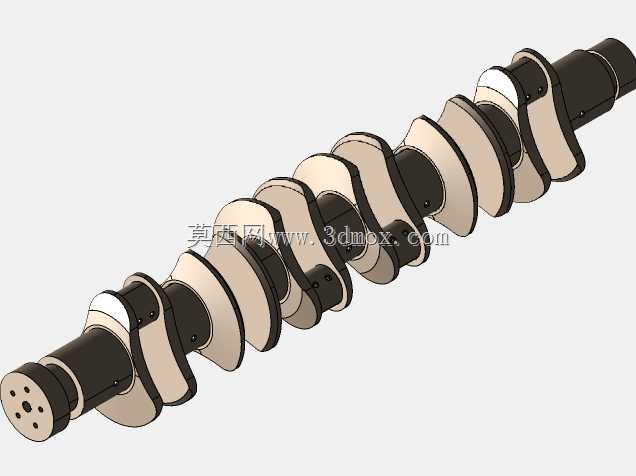

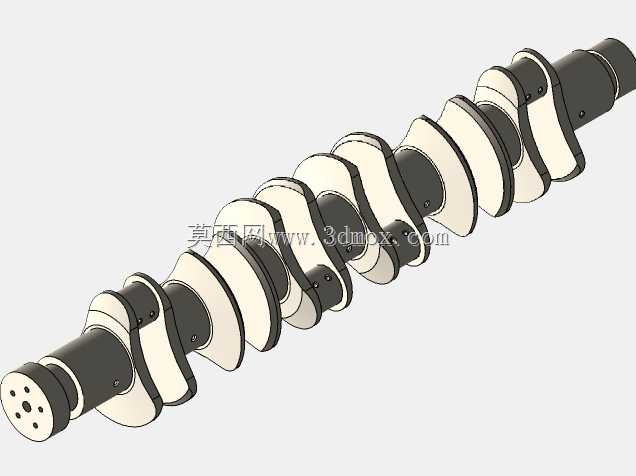

画图步骤上，先绘制单拐的旋转截面草图，通过旋转特征生成单个曲柄连杆轴颈的基础结构，再按照相位角要求阵列排布六个曲拐，之后逐个添加平衡重结构，对所有过渡位置做圆角处理，最后在两端添加安装法兰、油道孔结构。油道孔是很容易被忽略的细节，斜向的油道要从主轴颈表面连通到曲柄销表面，保证压力机油能够顺利到达轴瓦配合面，建模时要检查油道的连通性，不能出现盲孔或者壁厚过薄的问题，不然实际工作时会出现润滑油路堵塞的故障。整个模型完成后还要做全局干涉检查，确认和连杆大头、轴瓦、止推片的配合间隙都在设计要求范围内，才能用于后续的有限元强度分析和动力学仿真。
