16齿直齿锥齿轮传动结构设计

在差速器、机床主轴转角传动、农机动力分动结构这类需要实现相交轴动力传递的场景里，锥齿轮是无法被替代的核心传动零件，本次设计的16齿直齿锥齿轮，主要适配两轴交角90度的中小载荷传动工况，常见于小型输送线转角换向机构、园林工具动力头、小型减速机的输入端传动组。从功能特性来看，直齿锥齿轮加工难度低于螺旋锥齿轮，装配时的轴向定位容错率更高，对安装座的加工精度要求相对宽松，适合批量配套在对传动噪音要求不极端严苛、载荷平稳的通用设备上，啮合过程中轮齿沿齿长方向逐步接触，能稳定传递额定扭矩，不会出现斜齿锥齿轮的附加轴向力过大问题，支撑轴承的选型可以更偏向通用深沟球轴承，降低整机组装成本。

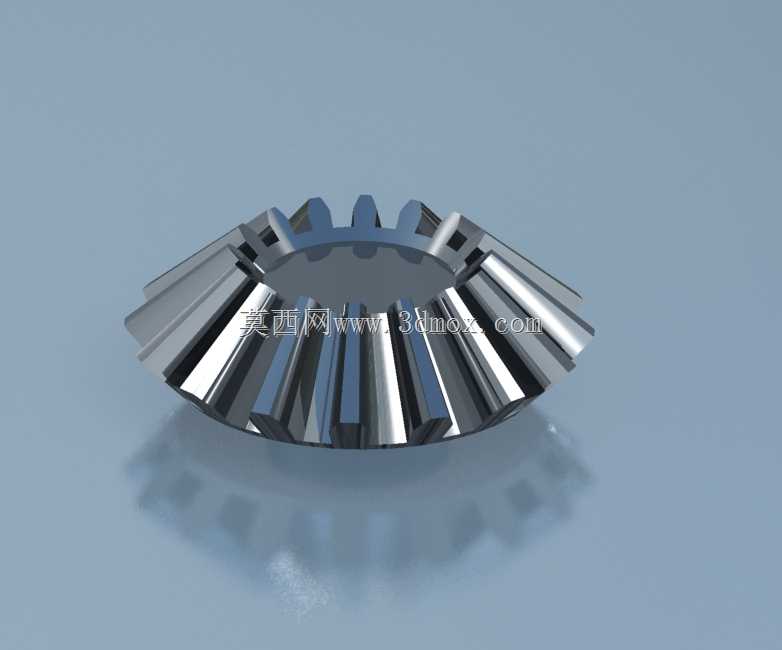

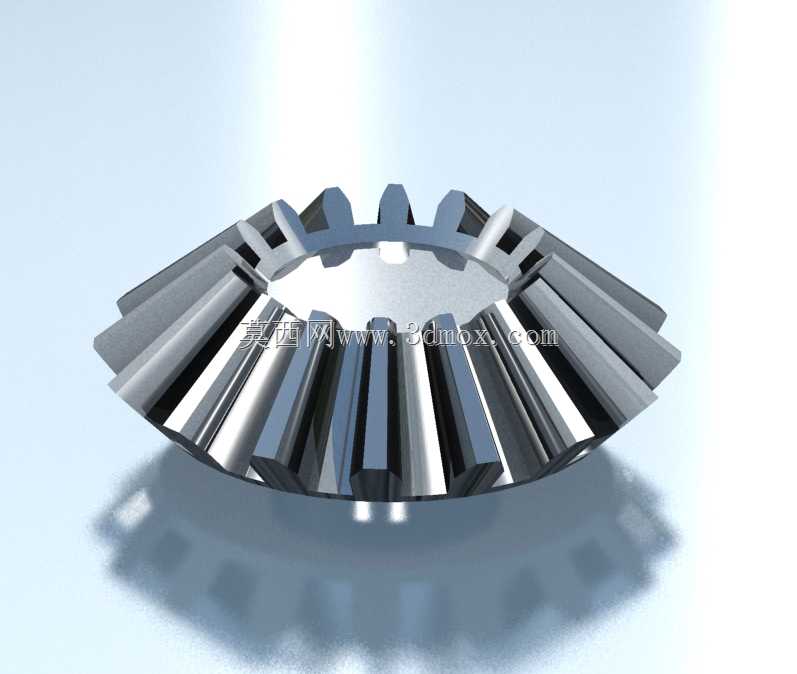

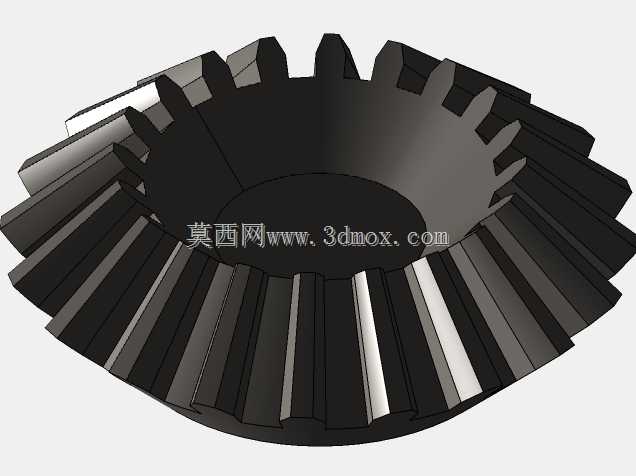

设计初期先敲定传动比匹配需求，16齿的主动锥齿轮通常适配24齿到40齿范围的从动轮，覆盖1.5到2.5的常用传动比区间，建模时先确定分锥角参数，结合90度交角的安装前提，主动轮分锥角根据传动比换算后锁定基准值，再依次确定齿顶高、齿根高、齿宽系数，齿宽取值控制在分度圆锥母线长度的三分之一，避免齿宽过大导致小端轮齿壁厚过薄、热处理后易断裂的问题。建模过程先绘制齿轮的基体旋转轮廓，通过旋转命令生成锥台基体，再以背锥面为基准绘制单个轮齿的渐开线齿廓，这里要注意直齿锥齿轮的齿廓是球面渐开线，建模时通过背锥展开的近似画法做等效处理，保证齿形啮合时的接触斑点落在齿面中部，不会出现偏载啃齿的问题。单个轮齿轮廓绘制完成后，通过阵列命令沿基体中心轴完成16个轮齿的圆周阵列，之后对齿顶、齿根位置做倒圆角处理，圆角半径取0.2倍模数，消除加工时的应力集中点，避免热处理过程中齿根位置出现裂纹。

安装边界方面，齿轮内孔设计为标准圆柱孔加键槽结构，适配常用的圆头普通平键，轮毂长度取1.2倍内孔直径，保证和传动轴的配合长度足够，不会出现传动时轮毂松动的问题，齿轮背面设计有定位轴肩贴合面，装配时轴肩端面和齿轮端面贴合，配合轴端挡圈就能完成轴向固定，不需要额外设计复杂的锁紧结构。建模完成后做啮合干涉检查，将配对锥齿轮按实际安装位置装配，模拟转动过程检查轮齿啮合侧隙，侧隙控制在0.05到0.1倍模数范围，既保证转动时不会出现卡滞，也不会因为侧隙过大导致传动换向时的冲击噪音过大。
