三电机集成带PTO功能驱动齿轮箱结构

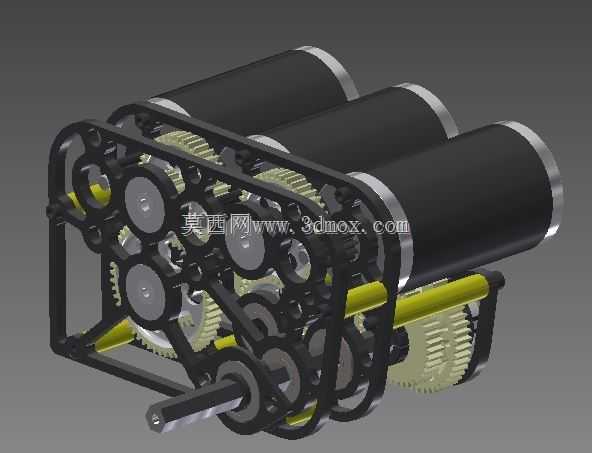

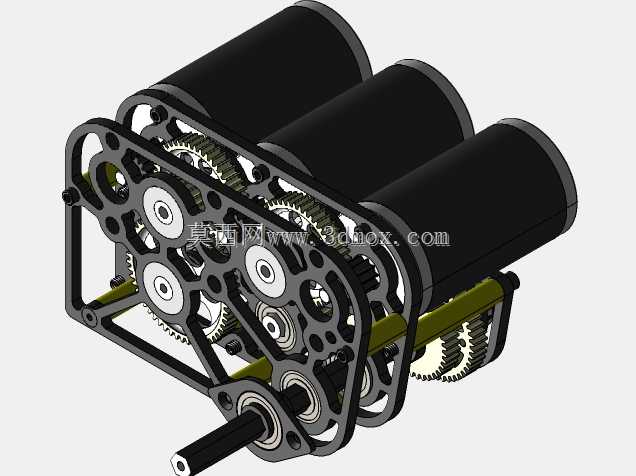

这套驱动齿轮箱采用三电机并行输入的布局，集成PTO动力输出接口与变速传动模块，主要面向小型移动机器人、竞赛类机器人的动力传输场景，可同时为行走机构、作业执行端提供不同转速扭矩的动力输出，解决单电机动力分配不足、多动力源协同匹配的问题。从实际应用场景来看，这类结构常被用于需要同时完成行走、作业动作的小型机器人平台，比如RoboMaster赛事参赛机器人、小型巡检作业机器人、教学类实训机器人平台，能够在紧凑的安装空间内完成多路径动力分流，不需要额外布置独立的动力传动单元，大幅压缩整机的动力舱占用空间。设计过程中首先要确定三个驱动电机的安装定位，三个电机沿箱体框架平行排布，输入齿轮直接啮合在一级传动齿轮组上，通过不同齿数的齿轮啮合配比实现一级减速，再通过中间的惰轮组完成动力分流，一部分动力传递到主输出轴用于行走驱动，另一部分动力传递到PTO输出轴用于外接作业机构，比如机械爪、抬升机构、发射机构等外设。建模时先搭建整体的安装框架，采用镂空式的侧板结构，在保证结构强度的同时降低整体自重，侧板上的轴承安装孔需要保证同轴度公差，每一组啮合齿轮的中心距严格按照模数、齿数计算值预留安装间隙，避免传动过程中出现卡滞、异响问题。齿轮建模过程中先确定模数与齿形参数，每一级传动的齿数比根据输出端需要的转速、扭矩匹配，三个输入电机的动力通过齿轮组耦合后，可实现单电机独立驱动、双电机协同输出、三电机满功率输出三种动力模式，适配不同工况下的动力需求。PTO输出轴采用侧置布局，与主输出轴保持平行，通过滑移齿轮结构可实现PTO端的动力通断控制，不需要额外加装离合器组件，简化整体结构。安装边界上，整体框架采用对称式设计，三个电机的安装座直接集成在侧板上，不需要额外的电机固定支架，输出轴的伸出长度根据外接连接件的安装尺寸预留，轴端加工有平键槽用于传递扭矩，所有齿轮的端面与侧板之间预留0.2-0.5mm的间隙，避免转动过程中出现摩擦干涉。建模步骤上先绘制两侧安装板的草图，确定所有轴孔的位置坐标，再依次生成传动轴、齿轮、轴套、紧固件的零件模型，装配过程中先固定一侧安装板，依次装入传动轴与齿轮组件，调整齿轮啮合间隙后再安装另一侧安装板，最后装入三个驱动电机完成整体装配，装配完成后需要验证各转动部件的活动自由度，确认无干涉、卡滞问题后再完成渲染。
