交错轴偏置伞齿轮传动结构设计

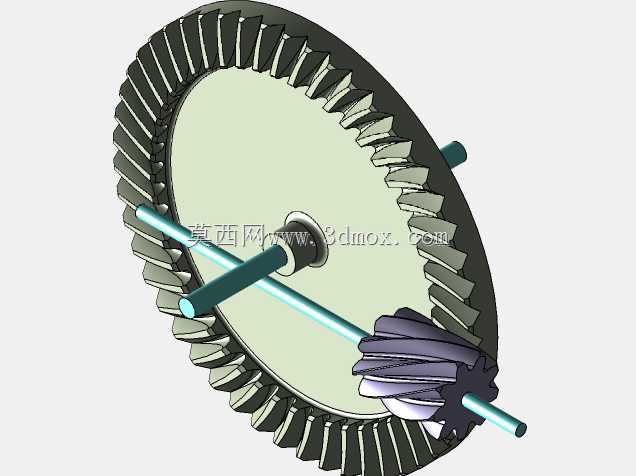

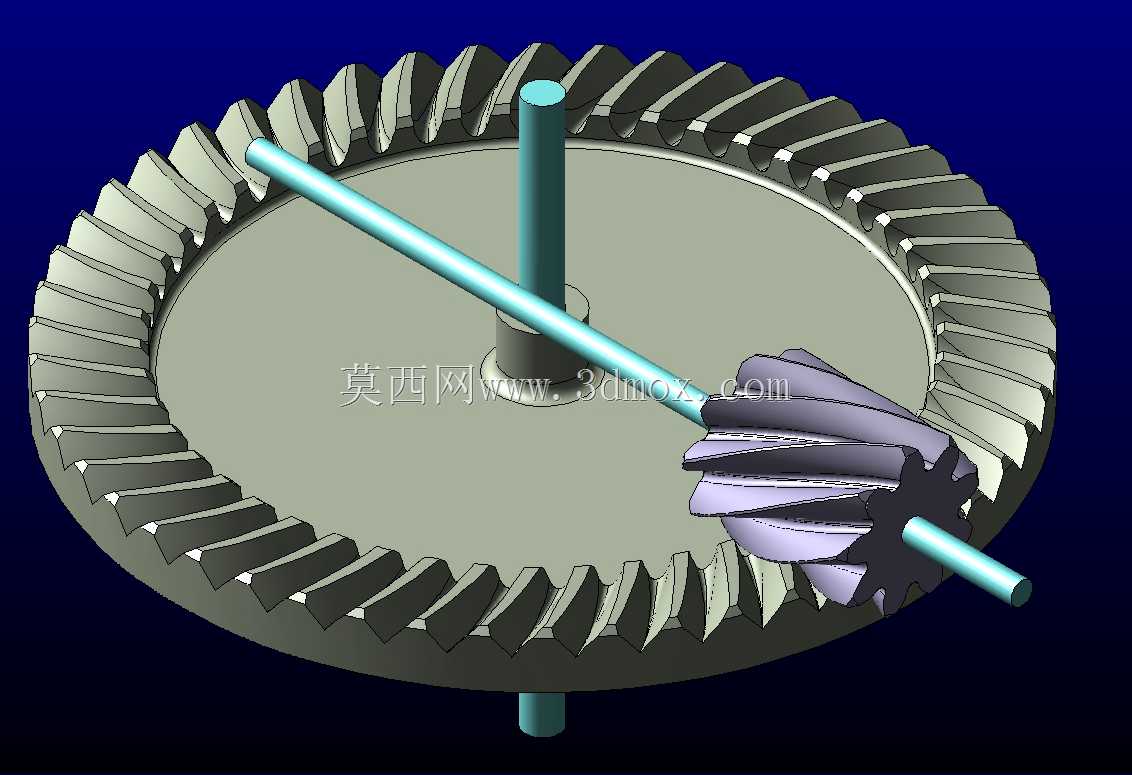

这类偏置伞齿轮结构多用于需要交错轴动力传递、且输入输出轴存在固定轴间距的传动场景，常见于小型精密传动设备、轻工机械进给机构、专用机床的辅助传动单元中，相比常规正交伞齿轮，它能在不改变设备整体布局的前提下，错开输入输出轴的安装位置，适配紧凑空间内的动力换向需求，避免轴系干涉，同时能承载稳定的中低速传动载荷，传动过程中啮合重合度更高，运转噪音比直齿伞齿轮更低。从结构特性来看，这套传动副采用螺旋齿形设计，啮合时齿面是逐步接触再脱离，不会出现直齿伞齿轮的冲击啮合问题，运转平稳性更好，适合对传动平顺性有一定要求的工位。设计这类结构时，首先要确定两轴的偏置距离、传动比以及啮合压力角、螺旋角参数，先通过几何计算确定两个齿轮的分锥角、齿顶高系数以及变位系数，避免齿根干涉与齿顶变尖问题，建模时先绘制齿轮的基准轴与分度圆锥面，确定两个齿轮的空间安装位置，保证两轴的空间交错角度与偏置量符合设计要求。具体建模步骤上，先建立装配基准坐标系，分别绘制两个齿轮的回转轴线，确认轴的偏置距离与交错角度无误后，先绘制大轮的齿坯轮廓，通过齿廓方程生成单个轮齿的曲面，阵列后完成大轮建模，再根据啮合关系匹配小轮的齿形，调整齿向螺旋角保证啮合侧隙在合理范围，最后完成轴与支撑结构的建模，装配时要验证齿面接触印痕的位置，确保接触区集中在齿面中部，避免偏载导致的早期磨损。安装边界上，要预留轴系的轴承安装位，齿轮端面与支撑座的间隙要控制在合理范围，避免运转时出现剐蹭，轴的伸出长度要匹配后续连接的联轴器或负载端尺寸，整体结构的外轮廓尺寸要适配安装腔体的内部空间，保证装配时无需额外改动周边结构。这类传动结构在实际使用中，要注意润滑脂的填充位置，因为偏置啮合的齿面滑动速度方向与正交伞齿轮有区别，润滑不到位容易出现齿面胶合问题，建模时也可以预留润滑脂的存储腔结构，延长维护周期。
