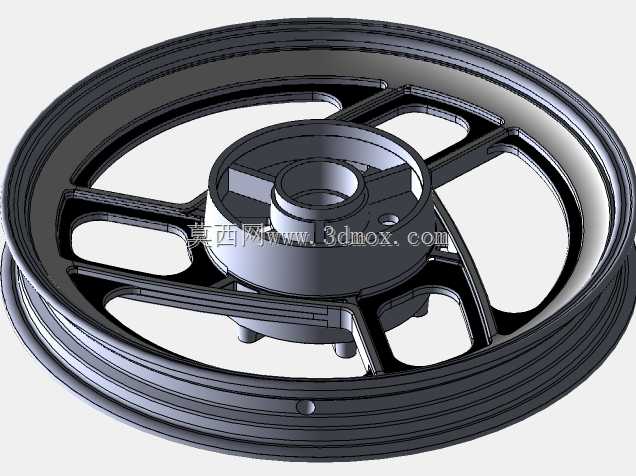

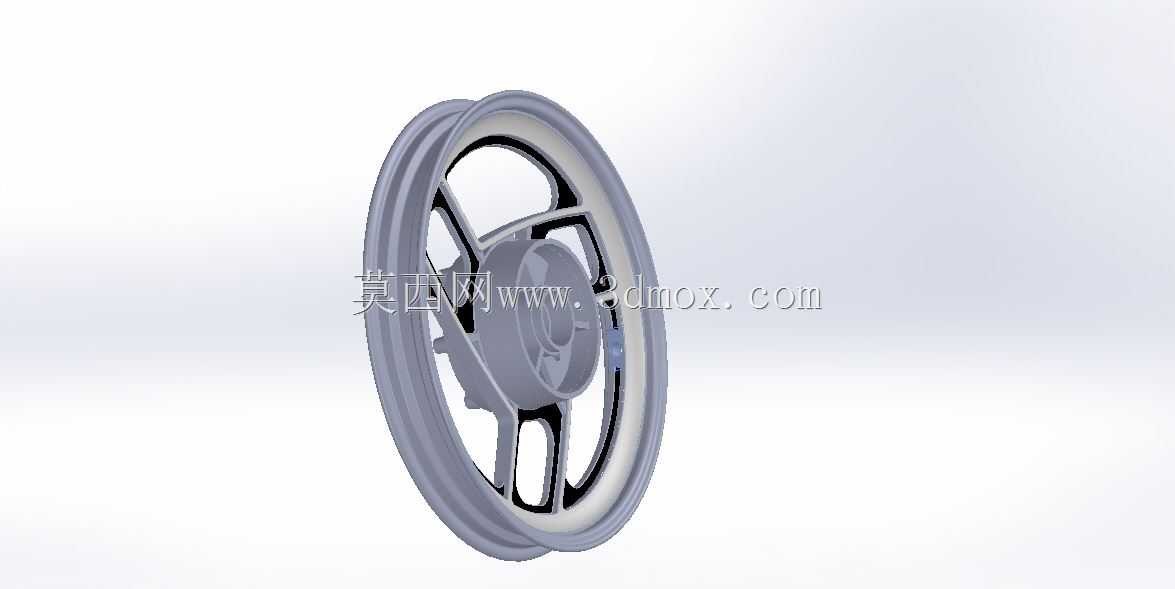

雅马哈路350LCYPVS摩托车后轮结构

摩托车后轮作为整车行走系统的核心承载部件，直接决定了骑行过程中的动力传递效率、弯道支撑稳定性与日常行驶的承载可靠性，这款适配雅马哈路350 LC YPVS 1YH车型的后轮结构，在建模过程中优先还原了实车的装配匹配逻辑，首先梳理轮辋、辐条、轮毂安装座三个核心部分的连接关系，先通过旋转特征构建轮辋的主体环形轮廓，预留出轮胎安装的胎圈座与止口台阶，保证轮辋的名义直径、轮缘宽度完全匹配对应规格的真空胎安装边界，避免后续装配出现胎圈卡合不严的问题。辐条部分采用三辐式镂空结构设计，建模时先绘制单根辐条的截面草图，通过拉伸与倒圆角处理过渡应力集中区域，再通过圆周阵列完成三根辐条的均布排布，每根辐条与轮辋、轮毂的衔接位置都做了变厚度过渡处理，既保证了辐条的抗扭、抗弯强度，也通过镂空结构降低了后轮的整体转动惯量，提升车辆加速与减速时的响应灵敏度。轮毂中心区域优先确定轴承安装位的同轴度基准，预留出轮轴穿过的通孔、刹车盘安装的螺纹孔位以及链轮座的配合止口，所有安装孔的位置度公差在建模时通过草图几何约束严格控制，保证与实车的后摇臂、刹车系统、传动链轮的安装尺寸完全匹配，不会出现装配干涉。建模过程中先完成主体结构的实体搭建，再对所有锐边做圆角处理，还原实车轮毂的压铸成型工艺特征，最后对轮辋边缘的装饰亮条、辐条表面的减重凹槽做细节特征补充，保证模型的结构还原度。这类后轮结构主要应用在大排量两冲程运动摩托车上，日常使用中需要承受发动机输出的大扭矩传递、过弯时的侧向载荷以及颠簸路面的冲击载荷，建模时充分考虑了各部位的受力分布，在辐条与轮毂衔接位置做了局部加厚处理，避免应力集中导致的结构失效，同时轮辋的气门嘴安装位也做了精准定位，保证后续轮胎充气的使用便利性。
