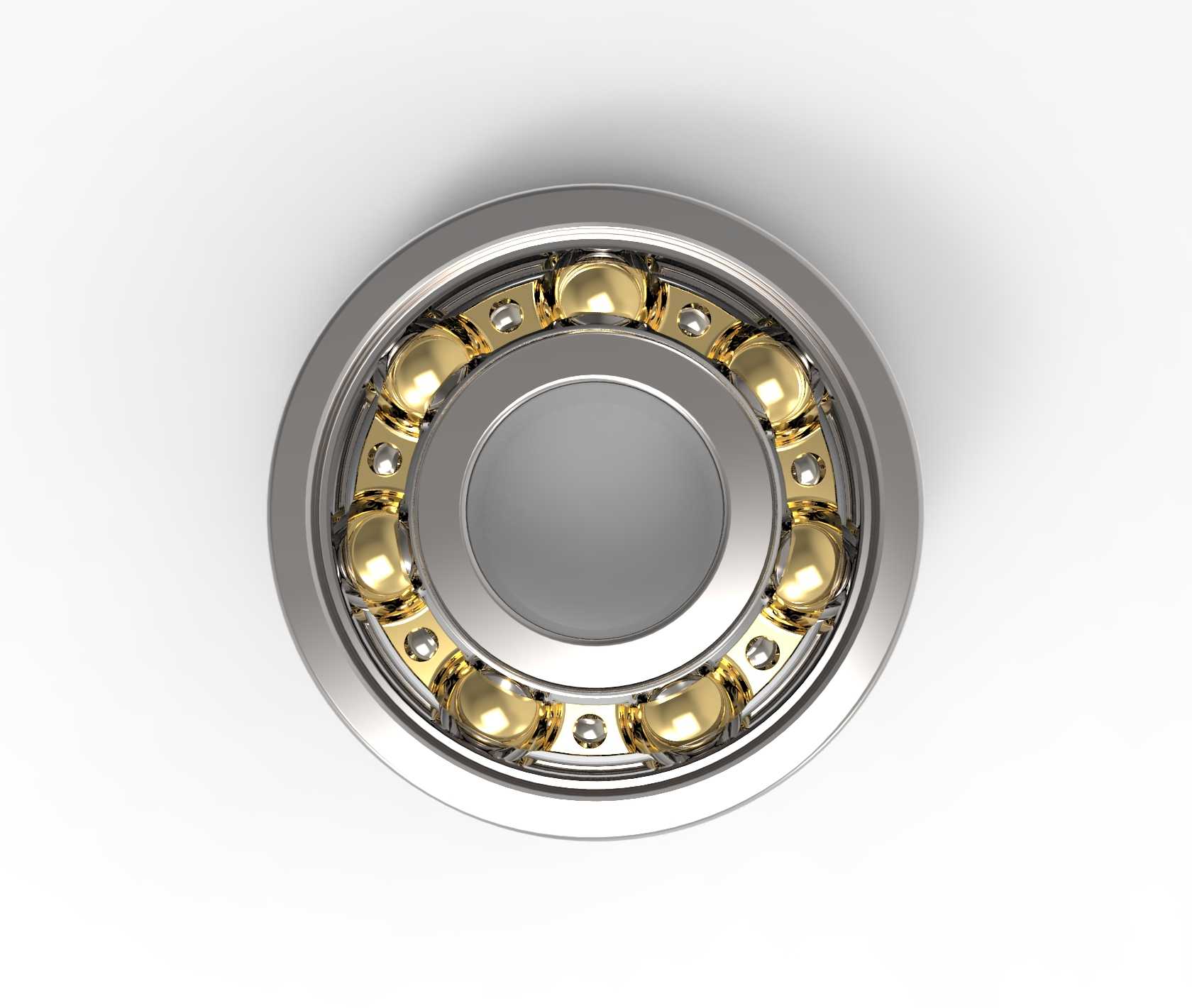

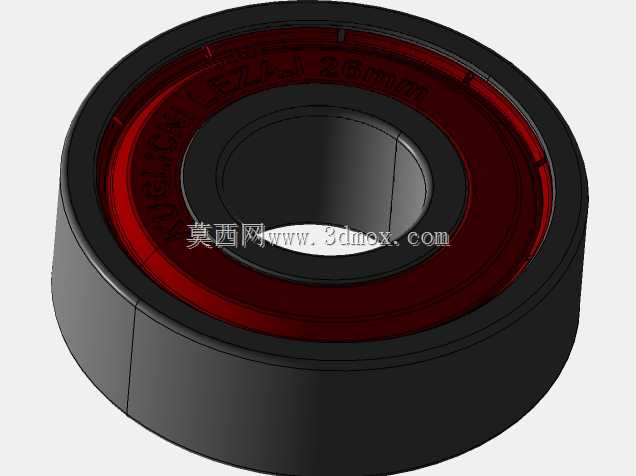

外径26毫米深沟滚珠轴承结构设计

日常做小型传动结构选型时，外径26毫米规格的滚珠轴承是小载荷回转场景里的常用件，常见于小型输送线的从动辊支撑、桌面级自动化设备的回转销轴、小型电机输出端定位、家用电动工具的传动端这类对径向空间有严格限制的工位，主要承担径向载荷，也可在转速不高的工况下承受少量轴向载荷，避免回转件运行时出现径向窜动，降低轴系转动的摩擦阻力，保障回转精度。做这个模型的时候，首先要明确安装边界：外径26毫米是外圈与安装座孔的配合尺寸，设计时要预留合理的公差带，内圈与轴的配合尺寸要结合常用的6mm、8mm这类小直径轴做匹配，轴承宽度要对应标准件的尺寸规范，避免设计出来的结构无法适配市面常规的安装位。建模的时候先从回转基体入手，先绘制内外圈的截面轮廓，通过回转命令生成内外圈的基础实体，之后处理滚道的曲面，要保证滚道的曲率半径比滚珠半径略大，预留出滚动间隙，避免滚珠卡滞。接下来做保持架的结构，这类小尺寸轴承常用浪形保持架，先绘制单个兜孔的结构，通过圆周阵列生成整圈的兜孔，保证每个兜孔能顺畅容纳滚珠，不会出现滚珠脱出或者转动受阻的问题。之后绘制单个滚珠，按照轴承的节圆直径做圆周阵列，保证每个滚珠均匀分布在内外圈滚道之间，间隙均匀。最后处理细节，比如内外圈的倒角、保持架的铆接结构，这些细节虽然不影响主体功能，但在做装配干涉检查的时候能避免出现装配错误。这类小尺寸轴承在实际使用中，要注意安装时不能直接敲击外圈，要通过压装工具均匀施力，避免滚道出现压痕影响使用寿命，建模时还原的结构细节也能帮助做装配模拟的工程师提前预判安装时的干涉风险，验证轴系的配合尺寸是否合理，不用反复对照二维手册核对安装空间。
