汽车WIPAC组合开关内部结构三维设计

做汽车转向柱周边零部件设计快十年，这类WIPAC组合开关的结构我前后经手过不下五版，这次拆解建模的这套结构，核心是要适配转向柱上的安装空间，同时兼顾灯光、雨刮控制的多档位操作手感。先从安装边界说起，这类开关的底座卡接位要和转向柱的塑料护罩预留卡槽完全匹配，底座的安装孔位公差要控制在±0.1mm以内，不然装车后会出现拨杆晃量过大的问题，拨杆的操作行程要卡在15°到22°之间，每个档位的定位手感靠底座内的弹簧钢珠和定位盘的凹槽配合实现，建模的时候要先把定位盘上的档位凹槽深度、角度算准，深度太浅会跳档，太深则拨动力矩过大，影响操作体验。

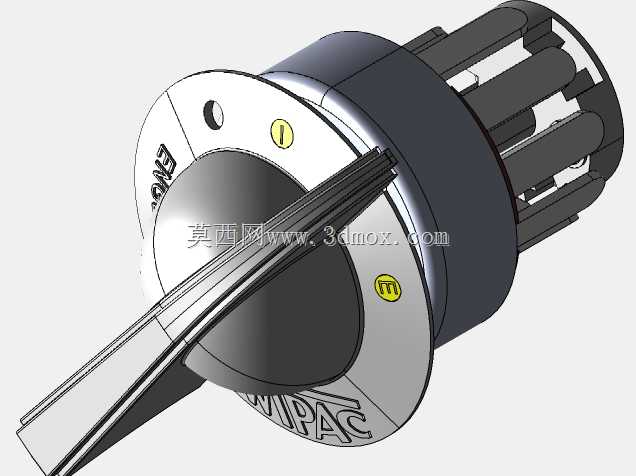

建模的时候我习惯先从核心的定位基座开始画，先画底座的安装法兰，把卡接爪的位置、厚度定下来，卡接爪的倒斜角要做15°，方便装配的时候顺利卡入护罩卡槽，不会出现卡滞断裂的问题。之后做中间的旋转轴，旋转轴和拨杆是过盈配合，过盈量控制在0.05mm，既要保证拨杆不会松旷，又要避免装配时压裂塑料件。拨杆的外形要做人体工学弧度，手握的位置厚度控制在12mm，边缘做R2的圆角，长时间操作不会硌手。

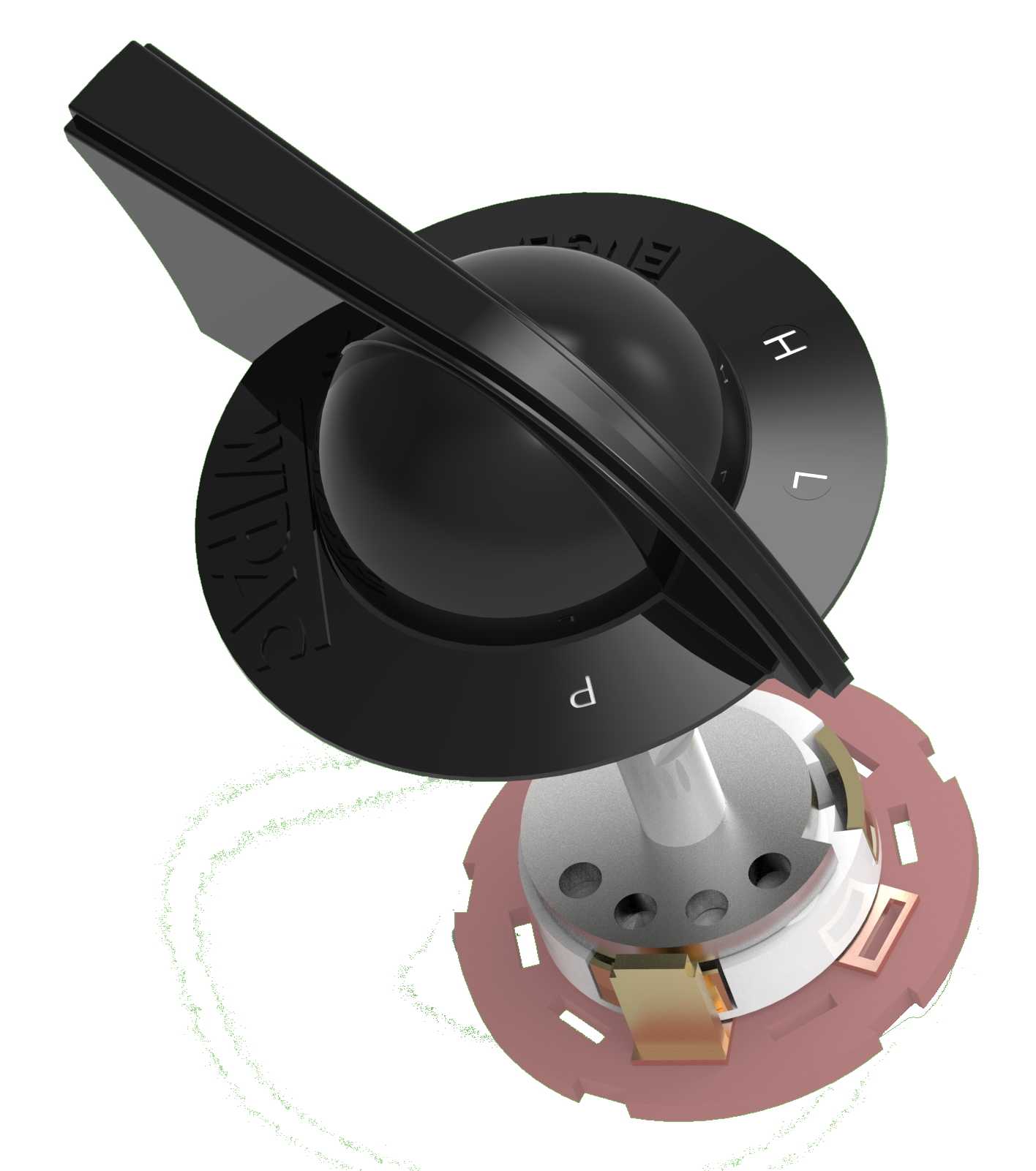

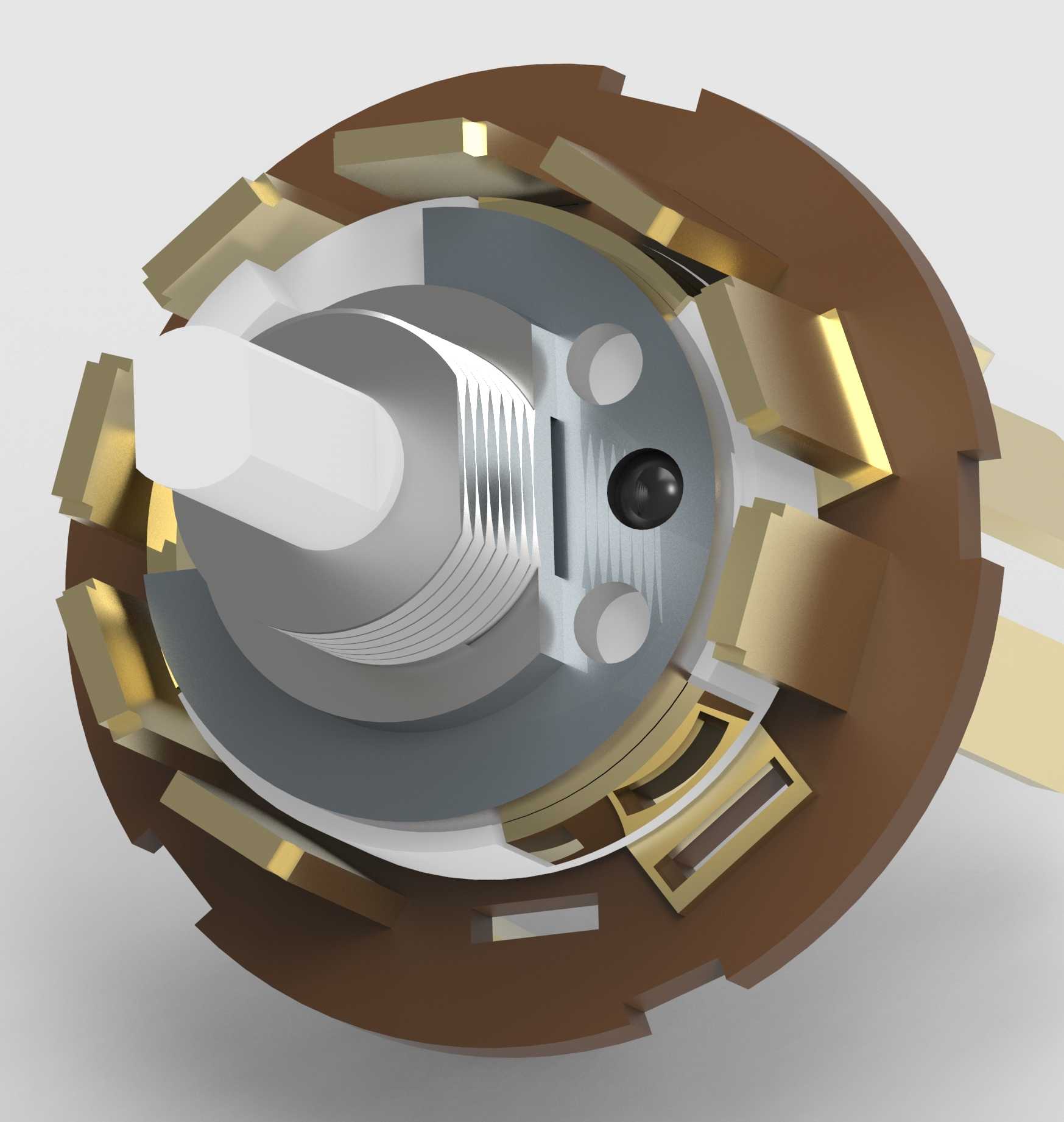

上层的档位标识盘要和旋转轴同步转动，盘面上的档位字符做0.2mm的凹刻，后续装配的时候可以填漆处理，标识清晰不会磨损。下层的接触组件是整个开关的核心，铜质接触片的弹力要经过校核，每个接触片的折弯角度要保证在档位切换时和PCB板上的触点可靠接触，接触压力控制在0.8N到1.2N之间，压力太小容易出现接触不良，压力太大则会加快触点磨损，缩短开关使用寿命。盖组件和底座之间采用卡扣加超声波焊接的密封结构，卡扣均匀分布在底座四周，焊接筋的高度做0.3mm，焊接后能达到IP54的防护等级，避免驾驶舱内的灰尘、溅水进入开关内部造成接触故障。

画这类结构的时候，要先在装配环境里做布局草图，把各个运动部件的行程、干涉位置先排查清楚，比如拨杆转到最大档位时，不能和周边的转向护罩、点火开关部件发生干涉，旋转轴的转动角度要做限位结构，避免超行程转动损坏内部接触片。所有塑料件的壁厚要控制均匀，基本壁厚2mm，筋位厚度做1.2mm，避免注塑成型时出现缩痕、翘曲的问题，安装柱的位置要做加强筋连接，提升装配时的结构强度。接触片这类冲压件要先画展开图，再做折弯成型特征，保证折弯后的尺寸和设计值一致，回弹量要根据铜材的特性预留2°到3°的补偿角度。这类开关主要用在乘用车主驾驶转向柱两侧，负责控制车辆的灯光切换、雨刮调速、转向灯触发等功能，建模完成后要做运动仿真，模拟各个档位的切换过程，检查运动部件之间是否存在卡滞、干涉，确认每个档位的接触片都能准确对应触点位置，保证装车后功能可靠。
