乘用车引擎舱覆盖前盖板结构设计

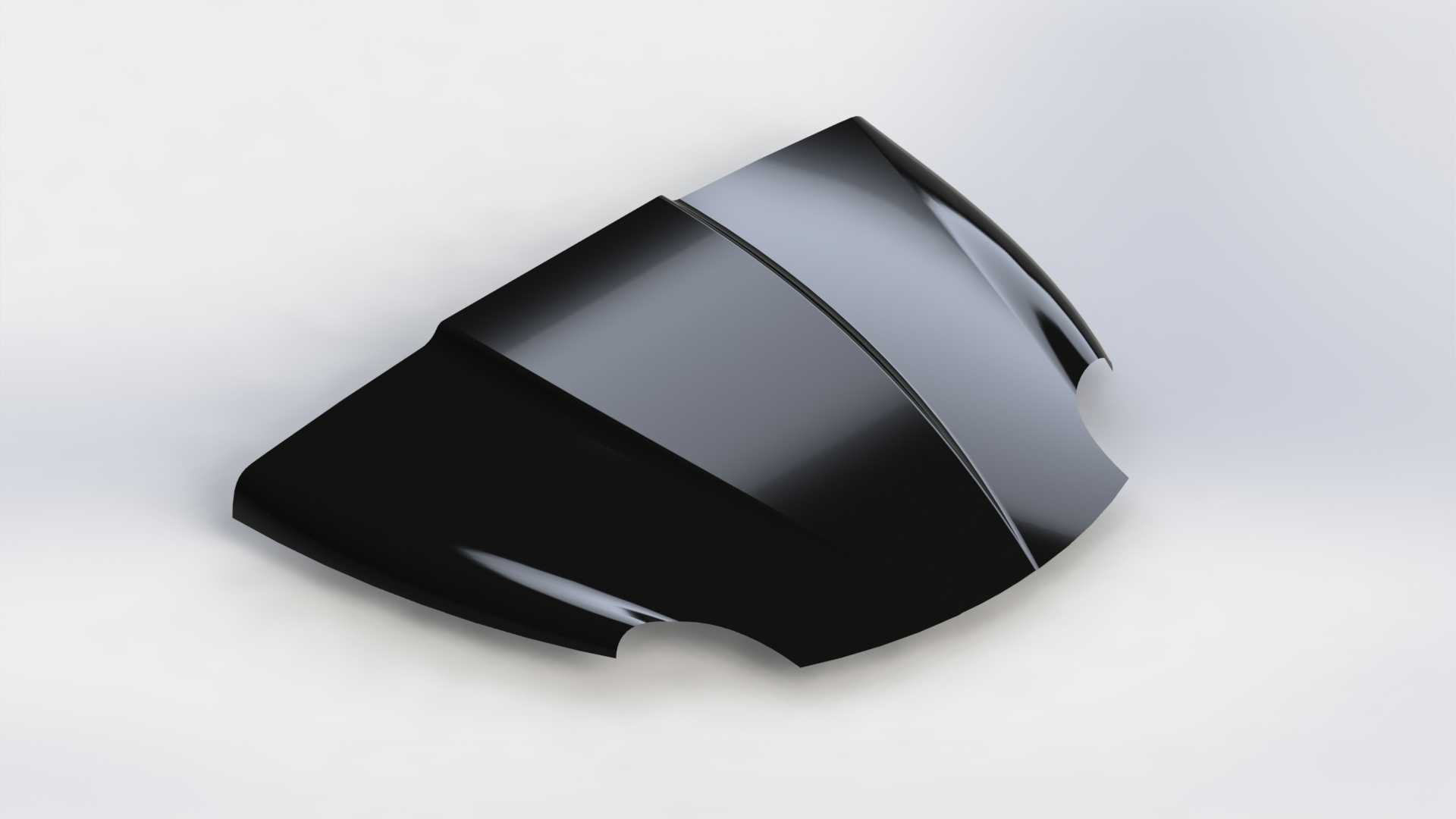

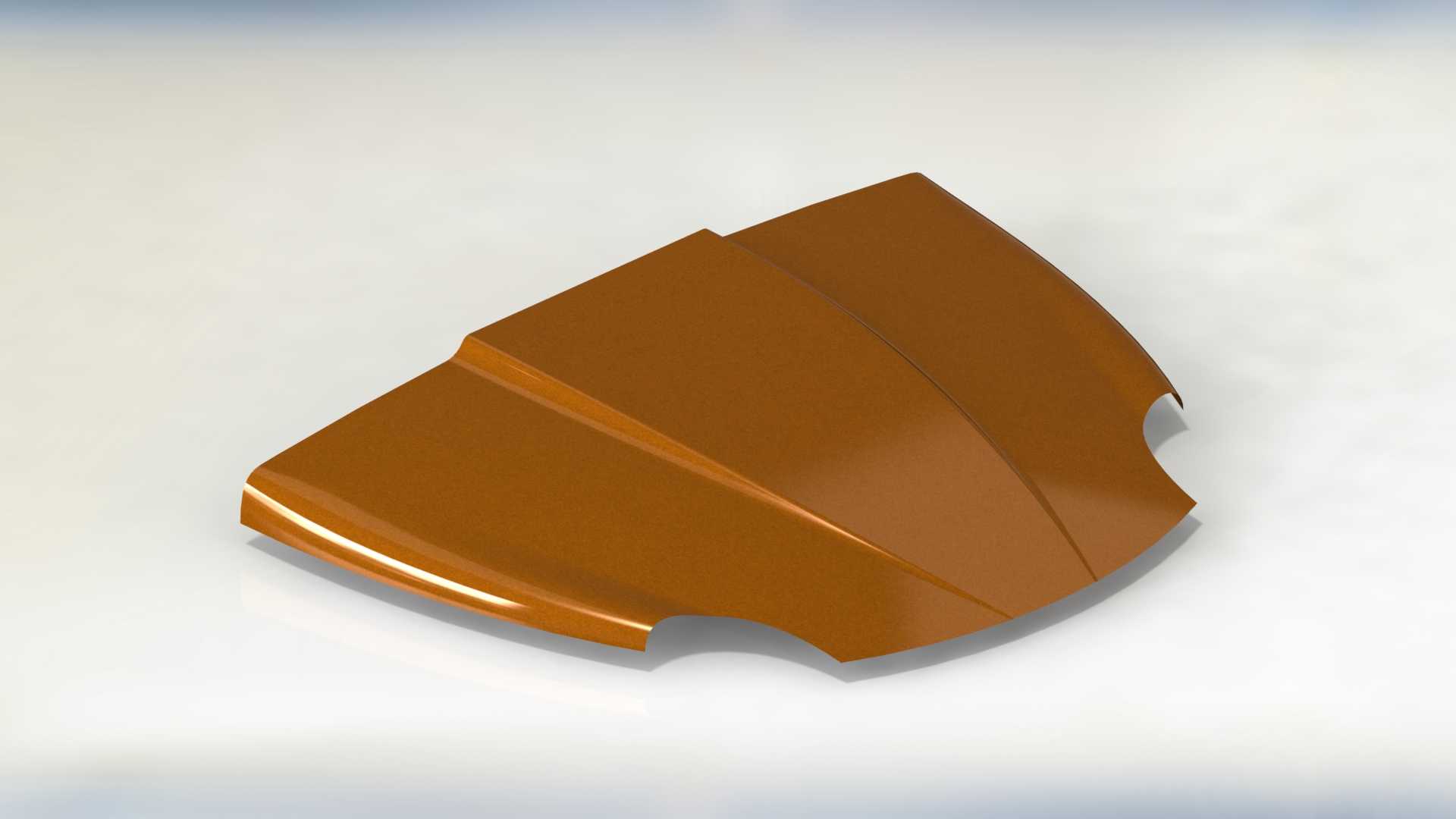

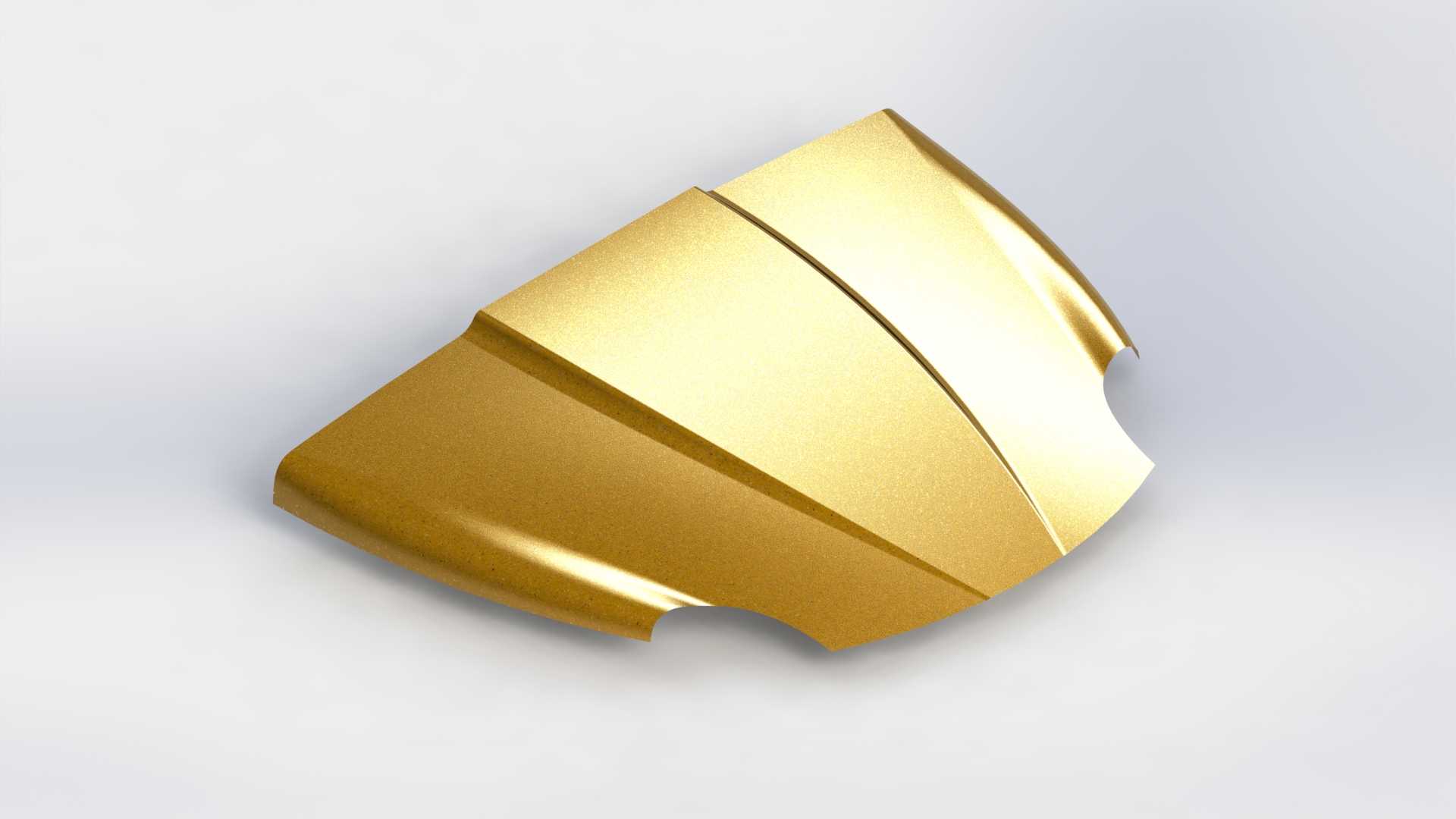

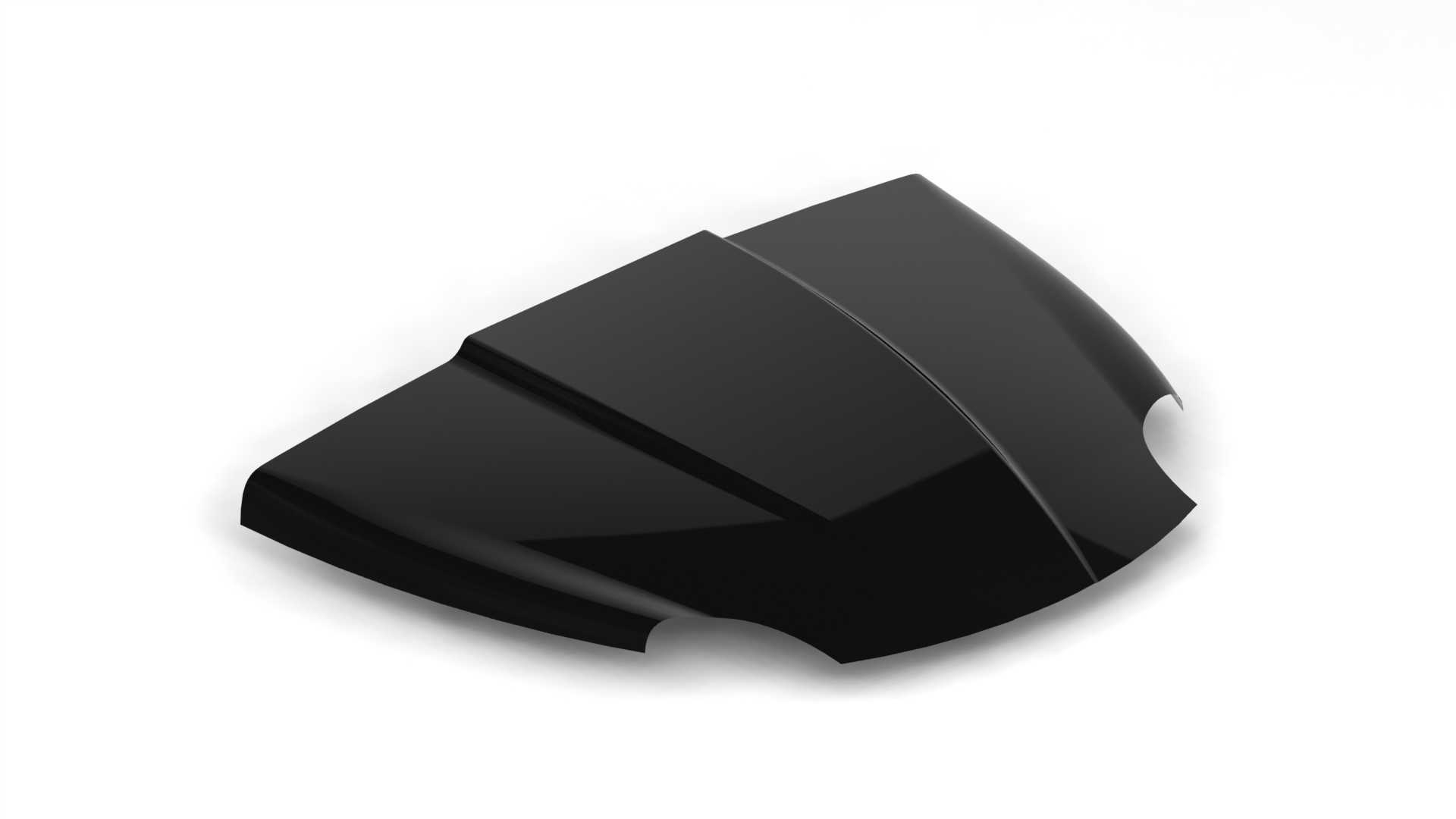

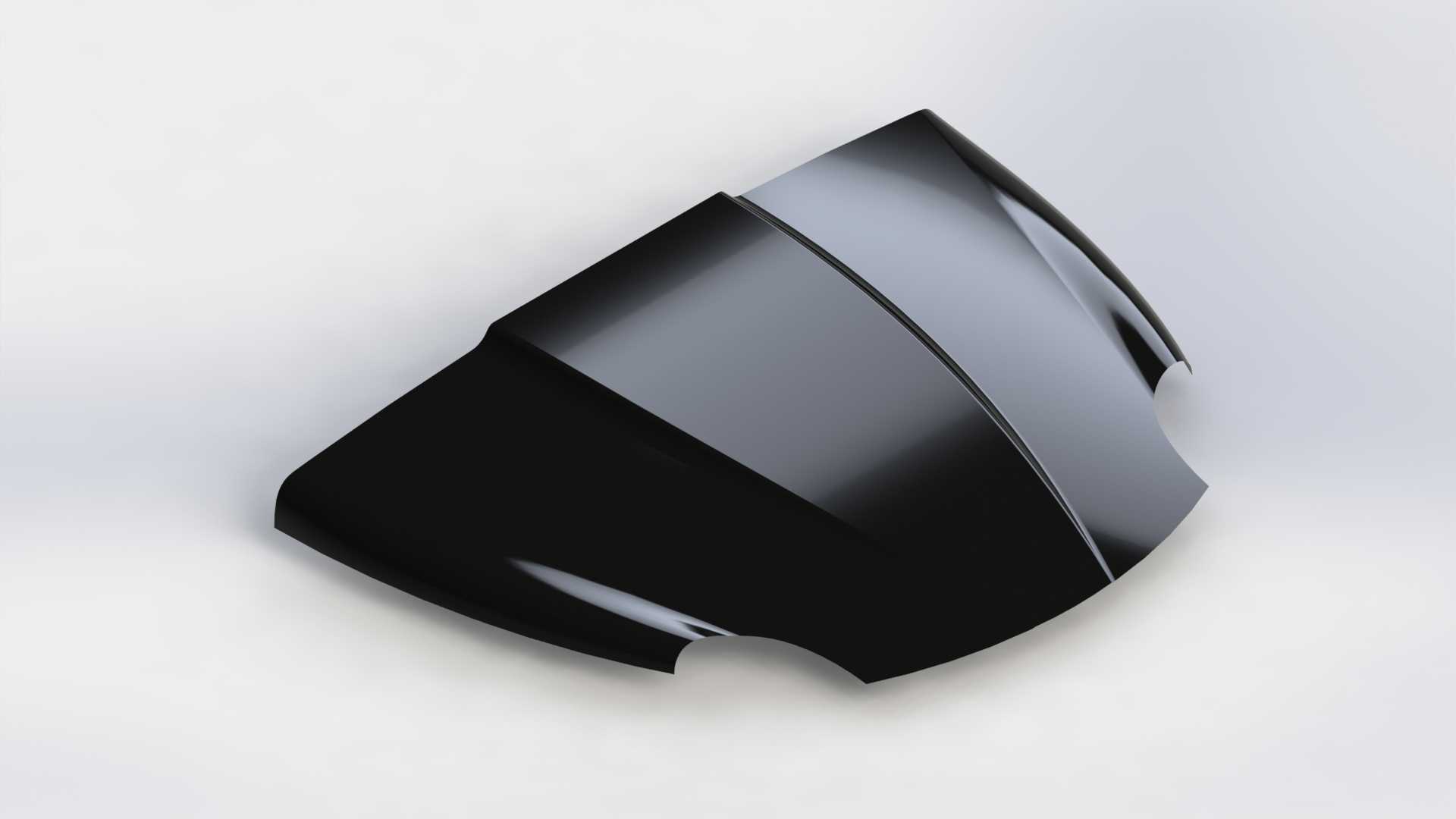

日常做车身结构件建模时，这类前盖板是车身外覆盖件里兼顾造型与结构功能的典型部件，先从实际装车场景来说，它安装在乘员舱前方的引擎舱上部，日常承担遮挡引擎舱内部动力总成、线束管路的作用，行驶过程中还要抵御正面气流冲击、路面飞石击打，同时在行人碰撞场景下需要预留合理的溃缩变形空间，降低碰撞对行人的伤害。建模初期先梳理安装边界，前盖的后侧通过铰链与车身前围上的安装支座连接，前侧对应前保险杠上部的锁止机构安装位，两侧与前翼子板保留均匀的装配间隙，整体曲面要和整车A面造型完全贴合，不能出现曲率断层影响外观质感。画图时先导入整车外CAS面作为参考，先勾勒前盖的整体外轮廓线，确认两侧的弧度、中间筋线的凸起高度，中间的两条纵向筋线不仅是造型特征，也能提升前盖整体的抗弯刚度，避免高速行驶时盖板出现振颤。完成外曲面构建后，偏移出内板的安装面，预留出隔音棉、缓冲胶块的安装空间，边缘位置做翻边处理，用来匹配周边密封条的安装位，前侧的两个缺口位置是对应前大灯上部的避让轮廓，要和灯组的上边缘轮廓完全匹配，保证装配后的间隙面差符合整车DTS要求。建模过程中要反复检查曲面的G2连续性，尤其是筋线和大面过渡的位置，不能出现曲率突变，不然实际冲压环节会出现面品缺陷，同时要校核前盖开启过程中的运动包络，确认开启最大角度时不会和翼子板、前格栅发生运动干涉，关闭状态下锁止点的位置要保证盖板和周边件的间隙均匀，缓冲胶块的支撑点要对应内板的加强位置，避免长期使用出现盖板下沉的问题。这类外覆盖件的建模不能只追求外观造型，还要兼顾冲压工艺的可行性，曲面的拔模角度要满足冲压脱模要求，圆角大小要匹配板材冲压的成型极限，避免出现冲压开裂、起皱的问题，同时还要考虑后期涂装、总装的工艺便利性，边缘的翻边角度要方便电泳液流挂，不会出现积液问题。
