马自达品牌汽车金属车标立体造型设计

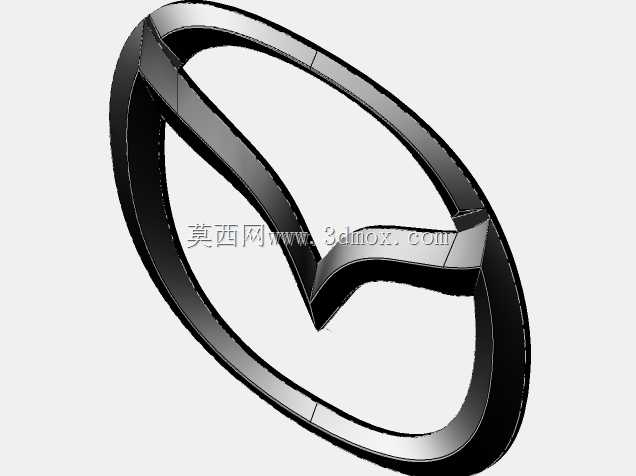

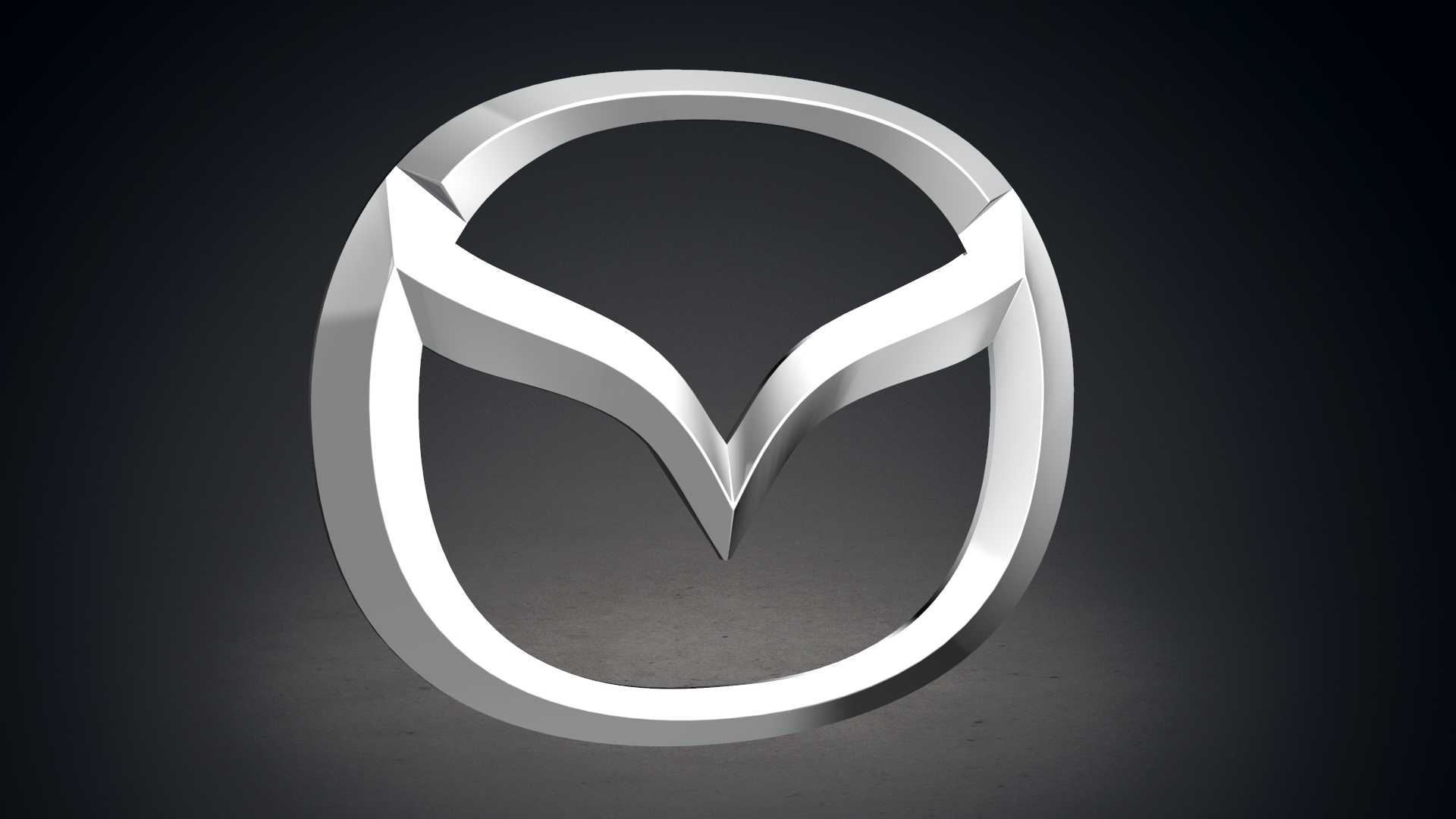

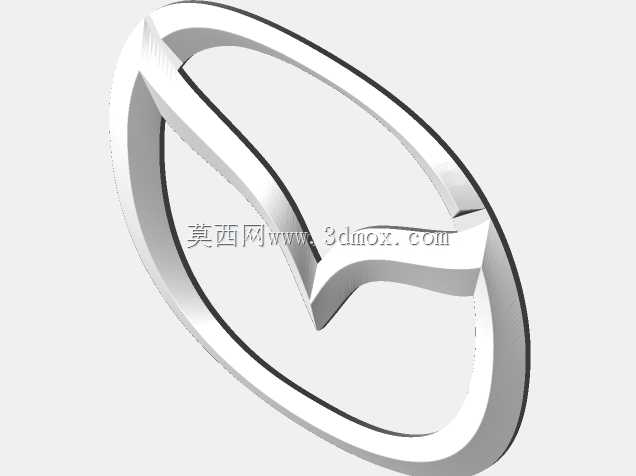

汽车品牌标识作为整车外观识别系统的核心部件，常安装于车辆前进气格栅中央、尾门饰板上方、轮毂中心盖及方向盘中央位置，承担品牌视觉传递、外观装饰协调的作用，在整车外观件匹配设计中需要兼顾造型辨识度、安装适配性与不同材质表面处理的工艺可行性。这款马自达车标的造型设计，以椭圆形外轮廓为基础边界，内部通过流畅的V形曲面形成品牌专属识别特征，整体曲面过渡连续无锐边，既满足金属镀铬、哑光金属等不同表面处理工艺的成型要求，也能匹配不同车型前脸的格栅弧度，安装时背部预留的定位卡扣与粘接平面，可适配不同安装位的公差要求，避免装车后出现缝隙不均、标识歪斜的问题。建模过程中首先绘制外轮廓的椭圆基准曲线，确定整体的长宽比例与边界厚度，再勾勒内部V形特征的主控制线，调整曲线的曲率变化让两侧翼形曲面自然向外延伸，与外椭圆环顺滑衔接，过程中需要反复检查曲面的G2连续性，避免后续渲染或开模时出现曲面折痕。完成基础曲面搭建后，对标识边缘做等距倒圆角处理，匹配实际金属冲压件的圆角工艺要求，背部根据安装场景做出定位柱与粘接平面的结构，预留出与车标底座配合的卡扣间隙，确保安装结构与现有车型的安装位通用。曲面建模阶段完成后，对整体模型做厚度抽壳，模拟金属车标的实际壁厚，再对边角做工艺圆角优化，避免尖锐边角带来的加工难度与装车后的安全隐患。渲染阶段调整金属材质的反射参数，模拟镀铬层的高光反射效果，搭配暗调背景突出车标的曲面光影变化，验证不同光线角度下造型的识别度，确保标识在强光、弱光环境下都能清晰呈现品牌特征。这类车标模型除了用于整车外观设计阶段的匹配验证，也可用于汽车后市场改装件的开发参考，建模时保留的曲面参数可直接导入结构分析模块，验证不同材质成型时的形变情况，为后续的模具开发、样件制作提供准确的三维数据支撑。
