BBS Super RS复古款18寸汽车轮辋结构

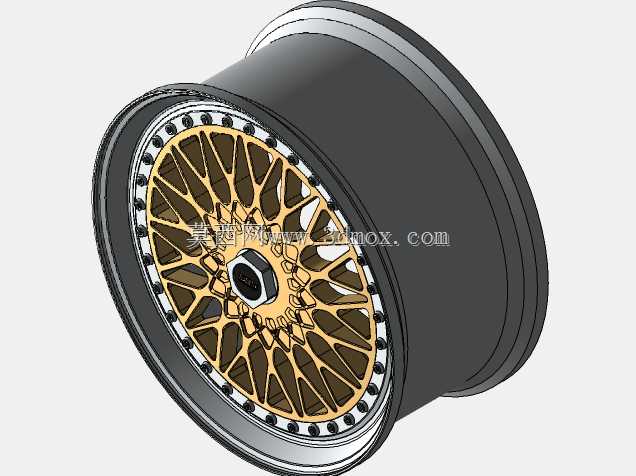

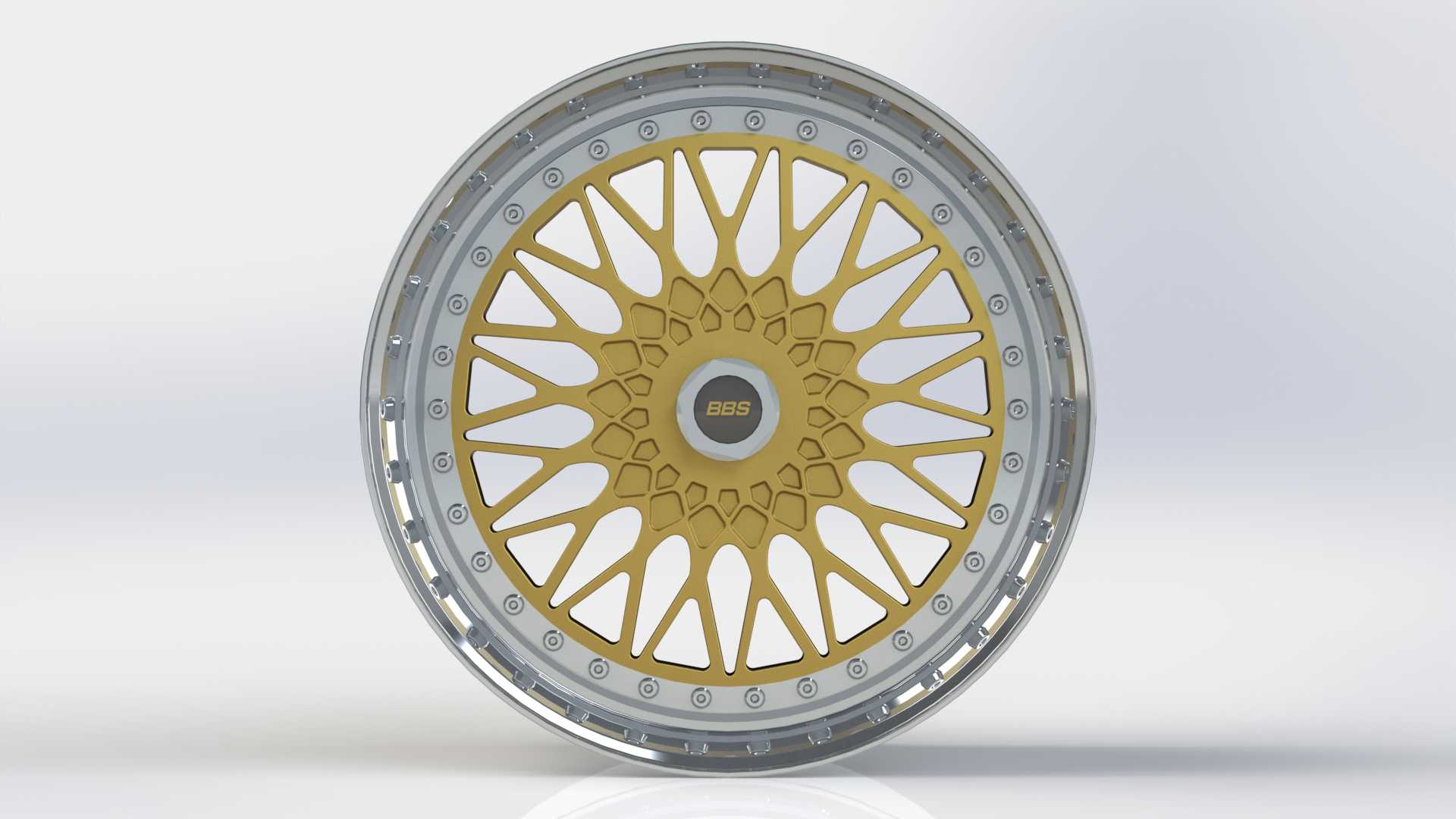

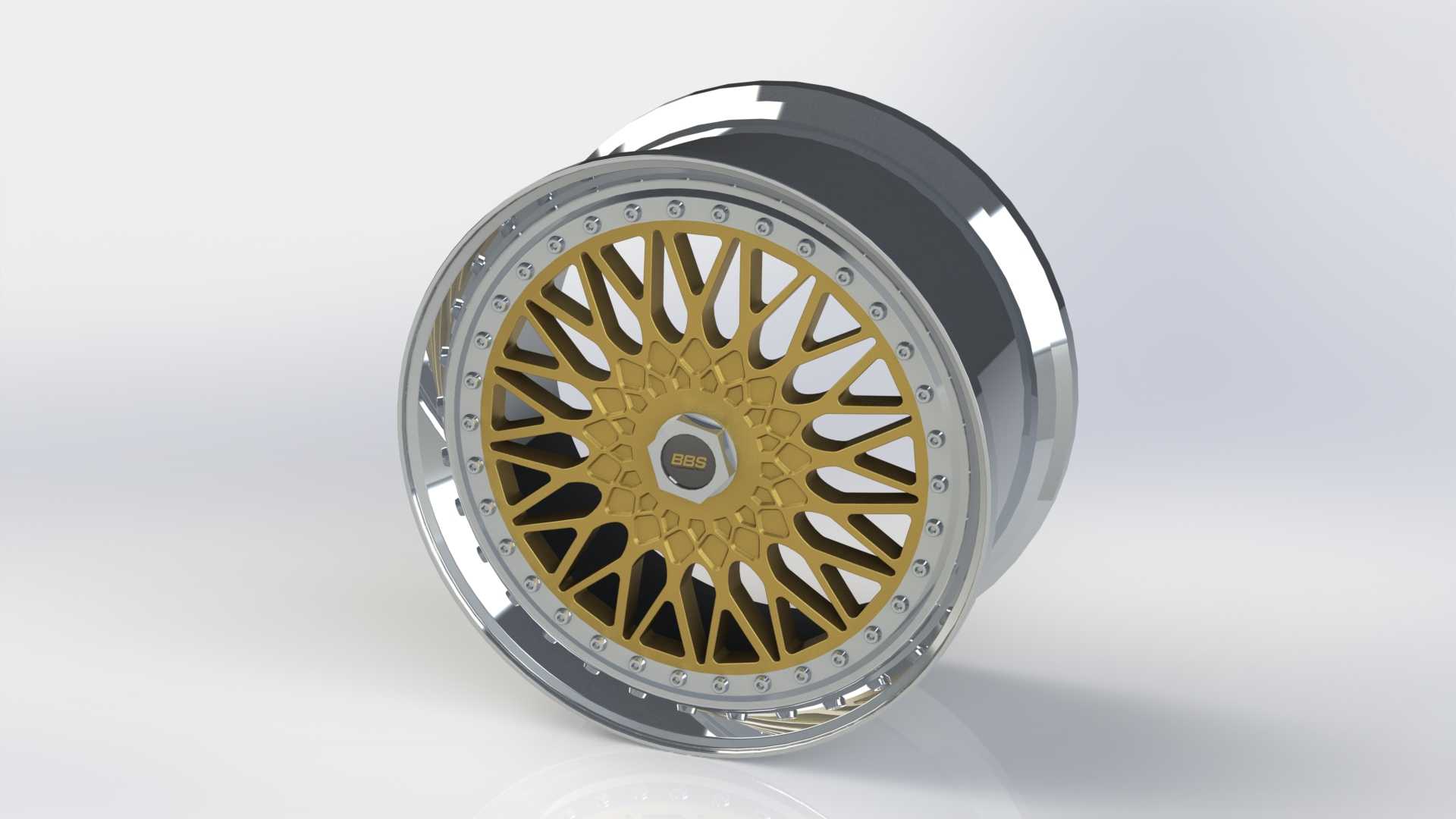

这款轮辋的建模工作最初是为改装车配件逆向开发做的结构验证，日常在民用改装车、经典老车修复场景里，这类多辐抛边款轮辋既能满足视觉上的复古姿态需求，也能适配多数18寸轮拱位的家用轿车、后驱轿跑的升级需求。实际装车时需要匹配对应孔距的轮毂轴头，轮辋的中心孔、PCD节圆直径、ET偏距都要和原车轴头参数对齐，避免出现装车后抖动、蹭刹车卡钳或者蹭轮拱内衬的问题，抛边结构的设计除了视觉效果，也能在低速刮蹭路沿时优先磨损边圈，保护轮辐主体结构，降低后期修复成本。建模时先从轮辐的中心定位面开始绘制草图，先确定中心孔的基准轴，再绘制单根辐条的截面轮廓，通过圆周阵列完成所有轮辐的基础造型，之后单独绘制外圈的抛边轮唇结构，注意轮唇和轮辐连接位置的安装台阶，这个台阶是用来固定轮圈压边的，要预留出螺栓安装的沉孔位置，避免装配时出现干涉。轮辐表面的网状镂空结构不是单纯的装饰，建模时要保证每根辐条的壁厚均匀，避免后期做有限元强度分析时出现应力集中的问题，中心的轮毂盖安装位要做卡扣配合的卡槽结构，尺寸要和通用款BBS轮毂盖的卡扣尺寸匹配，不需要额外做粘接位。轮辋的安装面要做平整的贴合面，螺栓孔的位置要严格对应选定的PCD参数，孔位周边做轻微的倒角，避免装车时螺栓垫片压合不平整。渲染阶段给轮辐部分赋予金色金属漆材质，抛边轮唇做抛光镀铬的材质效果，还原实物的金属质感，建模全程要注意不同部件的装配间隙，比如轮辐和外圈压边的配合间隙要控制在合理范围，既不能过松导致装配后晃动，也不能过紧导致压装时出现结构变形。这类轮辋在实际使用中除了承载车身重量，还要承受起步、制动时的扭矩传递，以及过弯时的侧向载荷，所以建模时所有的过渡圆角都不能省略，尖锐的直角结构会大幅降低轮辋的抗疲劳强度，日常做改装配件开发时，这类三维模型也可以用来做前期的装车效果验证，提前核对轮辋和刹车卡钳、避震塔顶的间隙，避免实物开模后出现适配问题。
