高精度带刻度测绘作业三角尺

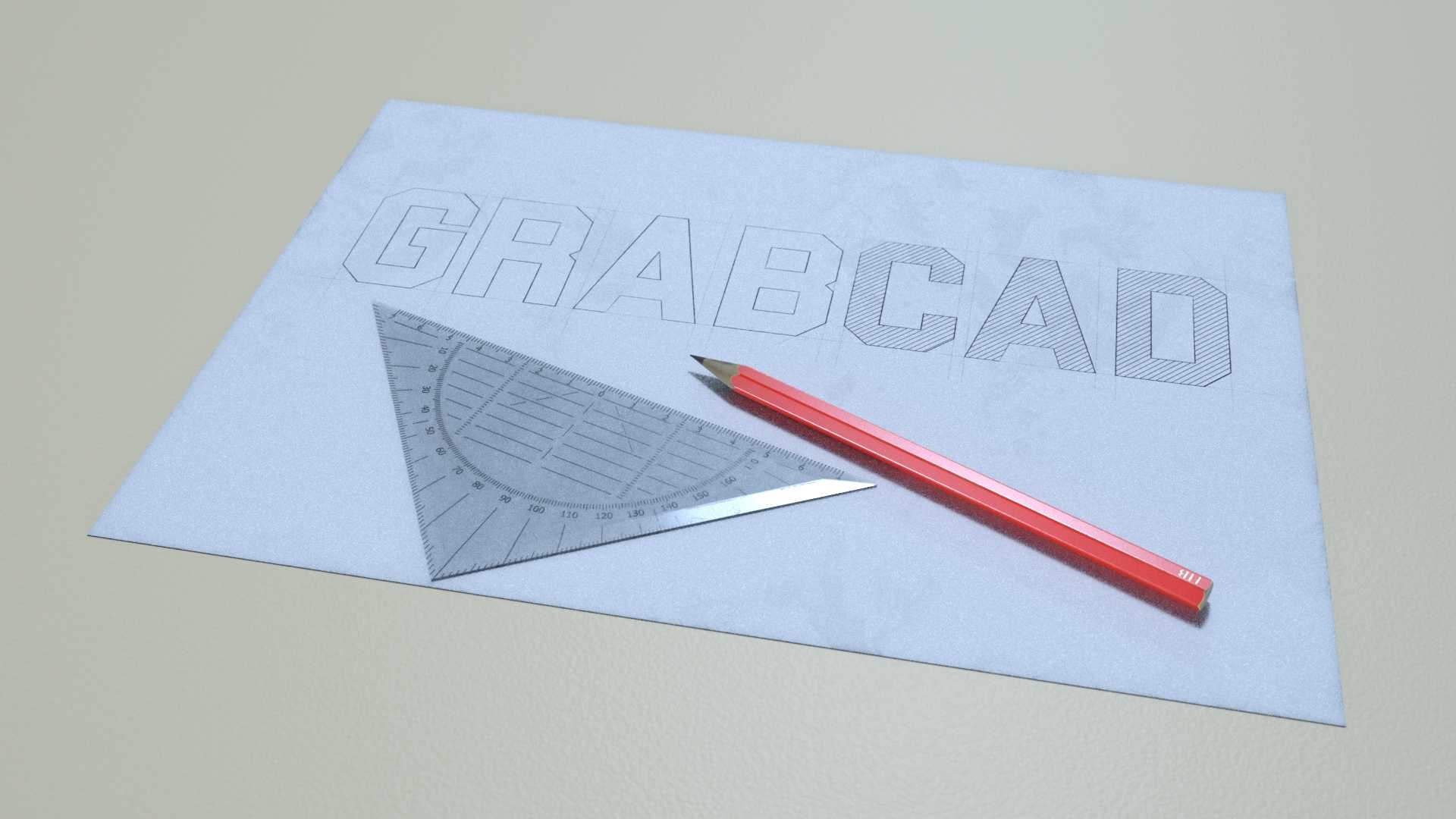

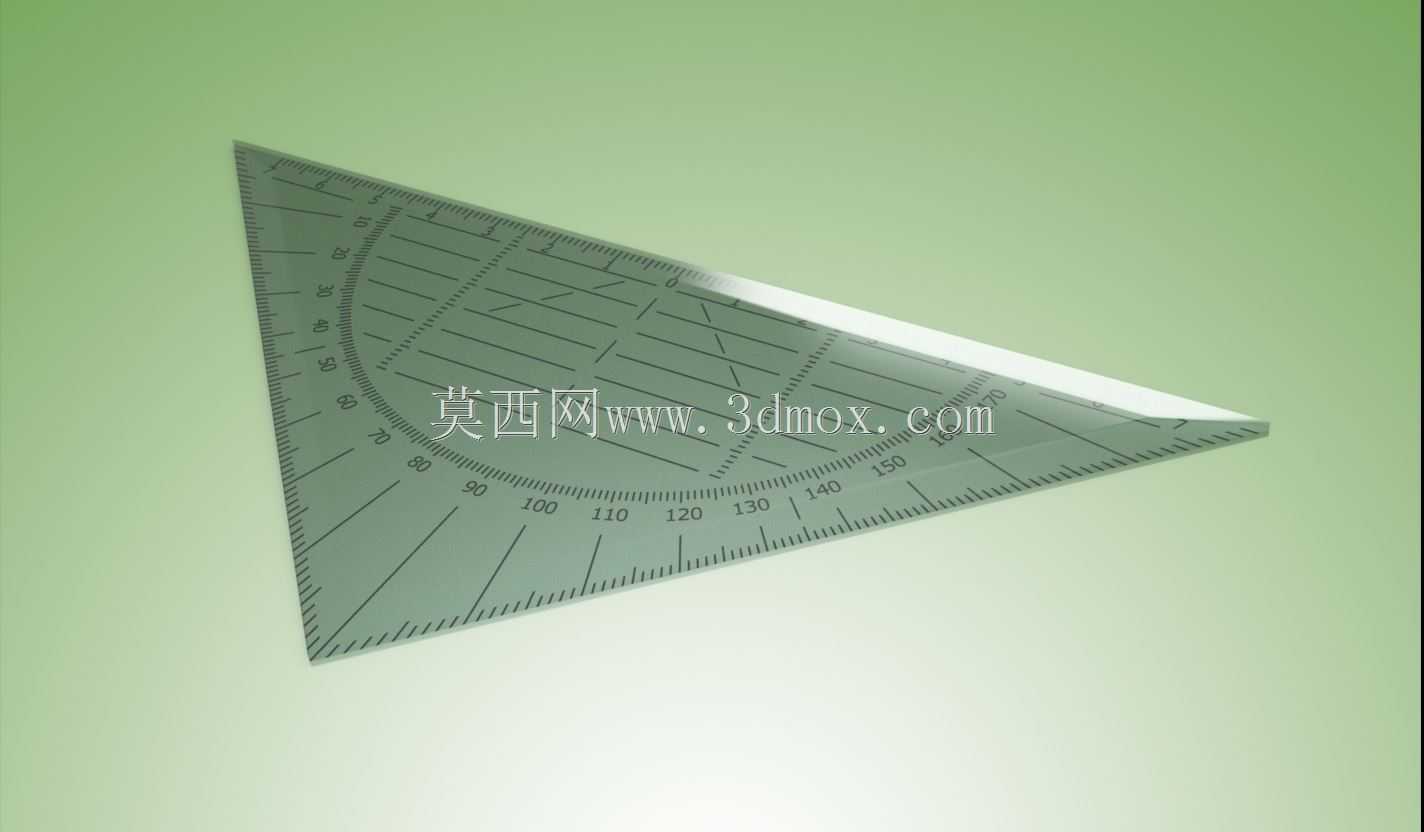

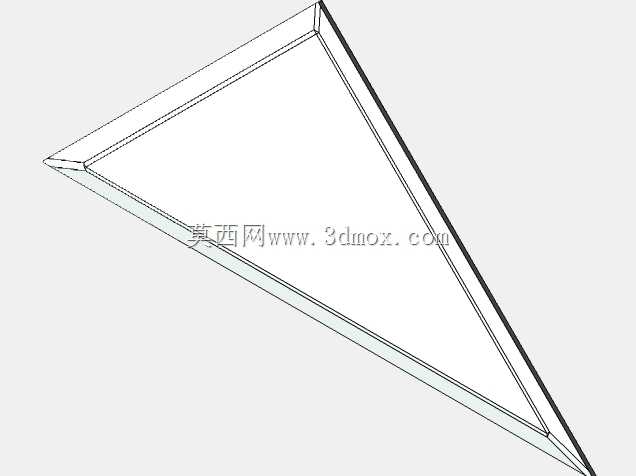

这款三角尺主要面向野外地质测绘、工程制图、教学绘图等场景使用，日常作业中可同时完成直线长度测量、角度量取、平行线绘制等操作，相比普通直尺能减少绘图时更换工具的频次，提升外业调绘与内业制图的作业效率。从结构设计来看，整体采用直角三角构型，斜边集成半圆量角刻度，两条直角边标注公制长度刻度，所有刻度线、数字标识均采用实体建模而非纹理贴图，能保证模型在不同缩放比例下刻度标识不会出现失真模糊的问题，可直接用于3D打印实物验证，也能作为教学演示的三维素材使用。建模过程中首先绘制三角尺的外轮廓草图，约束直角边与斜边的尺寸比例，预留出刻度区域的均匀壁厚，保证整体结构强度的同时控制成品重量，避免长时间手持绘图产生疲劳感。之后逐个绘制刻度线的拉伸草图，区分整厘米、半厘米、毫米刻度的不同长度，按照公制量具的精度标准等距阵列排布，再将角度刻度沿半圆弧度均匀分布，对应0到180度的量角区间，每个刻度的数字标识单独做凸台拉伸，保证字符边缘清晰无变形。建模时特意做了边缘的微小倒角处理，避免实物加工后边缘过于锋利划伤使用者，整体壁厚控制在均匀的2mm区间，既满足3D打印的最小壁厚要求，也适配注塑生产的脱模斜度需求，不需要额外做结构修改就能对接生产环节。实际使用时，三角尺的直角边可对齐图纸基准边快速绘制垂线、平行线，斜边的量角刻度可直接量取图纸上的夹角角度，不需要额外搭配量角器，外业作业时单块工具就能覆盖大部分基础测绘需求，减少随身工具携带数量。建模完成后对所有刻度做了干涉检查，保证刻度凸台与尺身主体完全合并，没有重叠面、破面等问题，导出的通用格式文件可直接导入各类三维软件做装配、渲染使用，也能直接导入切片软件做3D打印的实物制作，不需要额外修复模型拓扑结构。
