航海导航用六分仪精密结构三维设计

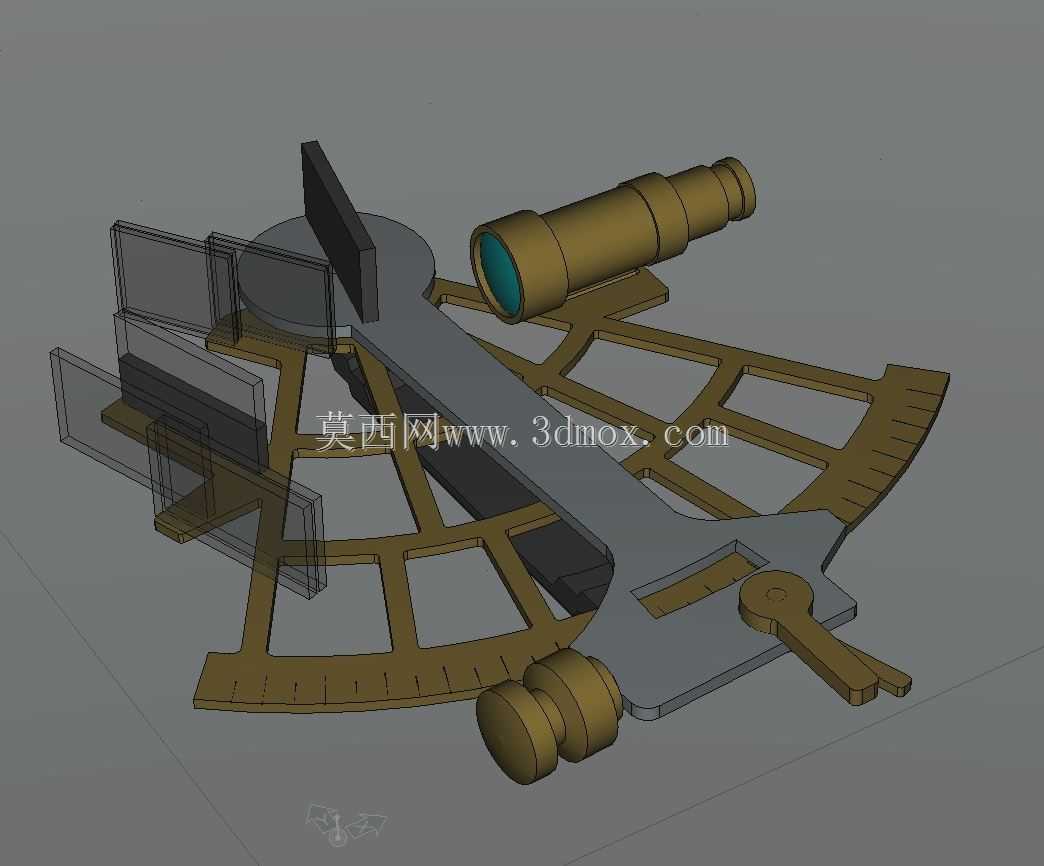

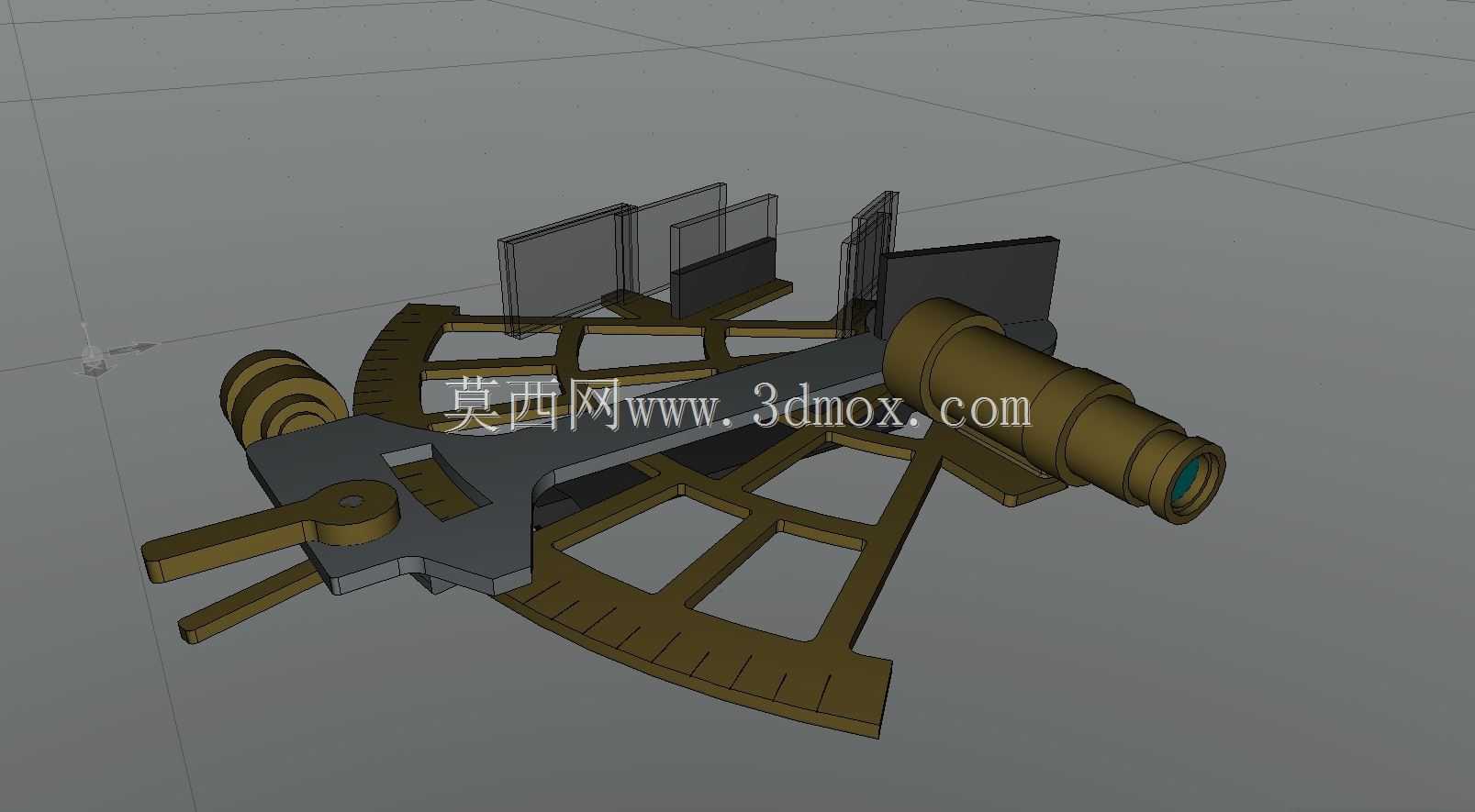

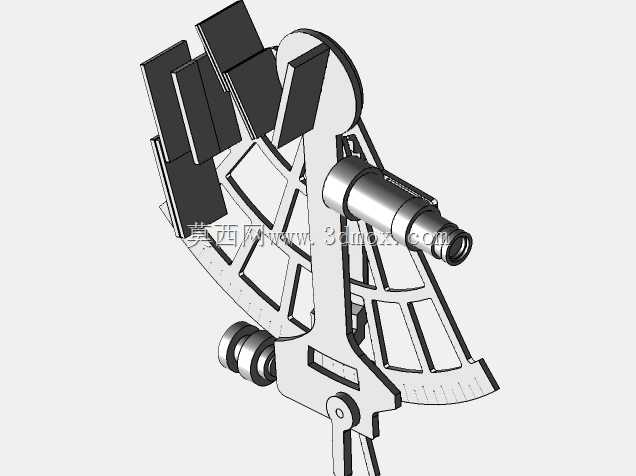

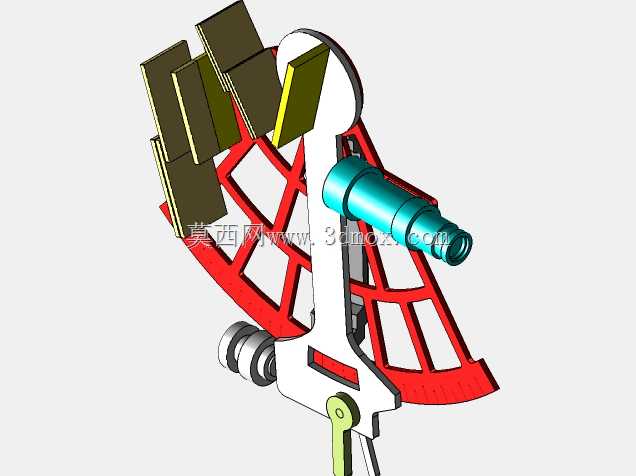

在远洋航海、天文导航领域，六分仪是无需依赖电子信号即可完成天体高度角测量、推算船舶经纬度的核心手持观测设备，即便在卫星导航普及的当下，仍是远洋船舶必备的应急导航器具，同时也广泛应用于航海科普、仿古船复原、海事教学实训场景中。这款六分仪的结构设计完全遵循实际航海器具的功能逻辑，整体以扇形刻度弧架为核心承载基体，弧架边缘蚀刻有精确的角度分度刻度，刻度范围覆盖实际使用所需的120度测量区间，架体采用镂空辐条式结构，在保证结构刚性的前提下尽可能降低整体重量，适配手持长时间观测的使用需求。架体一端铰接安装有望远镜镜筒，镜筒光轴与分度弧面保持严格平行，保证观测视线的基准精度；与铰接轴联动的指标臂末端装有指标镜，架体靠近望远镜的位置固定有水平半透镜，观测时通过转动指标臂调整指标镜角度，让天体影像经两次反射后与海平线影像重合，即可从弧架刻度上读取天体高度角，整套反射光路的安装位都预留了微调结构，可消除装配带来的视准轴误差。设计过程中先搭建分度弧架的基准草图，确定铰接回转中心、刻度分度基准线与望远镜安装位的相对位置，保证各光学元件的光程差符合观测精度要求；之后分别绘制指标臂、制动夹、微动旋钮、滤光片组的单体结构，滤光片组设置在水平镜与指标镜的前方，可在观测太阳时叠加不同深度的减光片，避免强光灼伤观测者眼睛，各转动配合部位都预留了合理的间隙公差，保证指标臂转动顺滑无卡滞，同时不会出现旷动影响测量精度。整套模型的安装边界完全适配手持使用的尺寸逻辑，整体握持部位的轮廓做了贴合手型的过渡处理，没有尖锐棱角，各零部件之间不存在运动干涉，转动指标臂时滤光片切换、制动锁止、微动调节的动作逻辑和实物完全一致，可直接用于航海教学演示、结构原理展示，也可作为仿古航海器具外观设计的结构参考。建模时先确定核心回转基准，再依次搭建固定支撑结构、运动调节结构、光学元件安装位，最后添加细节装饰结构，每一步都严格对齐实际六分仪的装配关系，保证各部件的相对位置精度符合测量器具的设计要求。
