3D打印机主控MKS基地1.4控制板结构

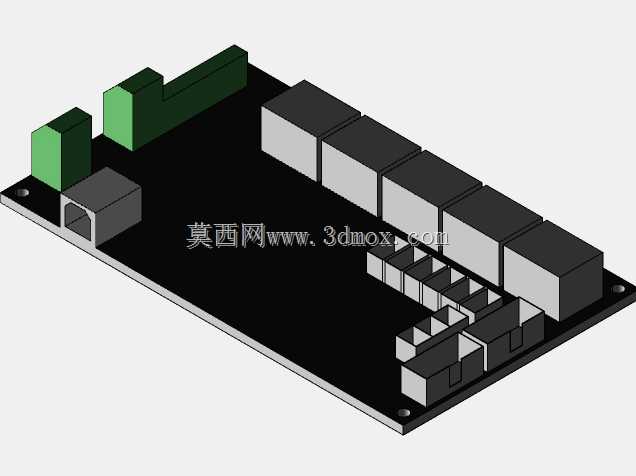

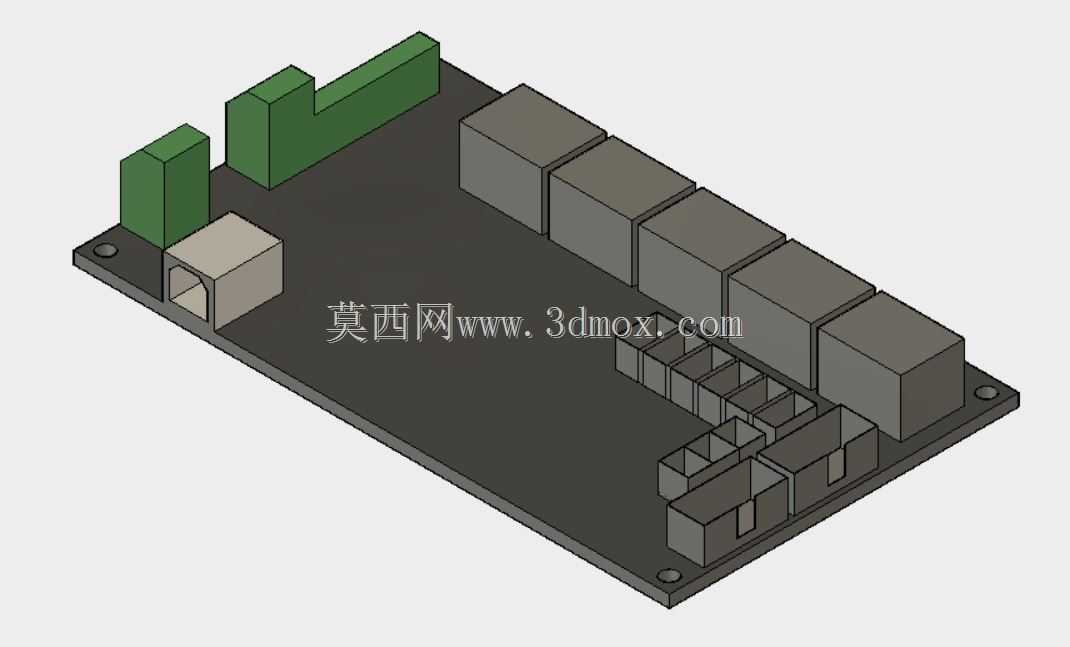

做3D打印机整机结构适配的时候，主控板的安装位匹配是绕不开的环节，这款MKS基地1.4版本的控制板，是桌面级FDM3D打印机里应用很广的集成式主控方案，建模的时候最先要敲定的就是板体的安装边界，四个固定孔的孔位坐标要和型材框架的安装孔严格对齐，避免后期装配出现孔位偏差导致的板件翘曲。从实际使用场景来看，这块控制板集成了步进电机驱动接口、温度传感接口、加热棒控制回路以及USB通讯端口，不用额外外接扩展模块就能实现单喷头、双Z轴、热床的基础控制需求，在入门级桌面3D打印机、小型DIY打印设备里的装机量很高，很多开源3D打印机方案都会把这款板作为标配主控来做结构预留。建模的时候我习惯先从板体的基准平面开始画，先拉出PCB基板的整体厚度，再逐个定位板上的接插件位置：左侧的电源输入端子、网口模块要先定好高度，避免和设备侧盖产生干涉，板上一字排开的步进电机驱动插座要预留出驱动模块的插拔空间，不能因为旁边的电容、接线端子挡住驱动的拆装位置，左上角的散热块安装位要留出足够的通风间隙，保证长时间打印时驱动芯片的散热效率。设计思路上优先考虑装配维护的便利性，所有外接接线端子都朝向板体的外侧边缘，不用拆开设备外框就能完成接线操作，板体边缘和设备框架的间隙要留够3mm以上，防止金属型材的边角刮伤PCB表层的阻焊层造成短路。画接插件的时候要注意不同接口的防呆结构，比如电源接口的正负极定位凸台、电机接口的卡扣位置都要和实物一致，避免导出模型做结构验证的时候出现装配错位。整个建模过程先做基体草图定位所有安装孔和接插件的基准点，再逐个拉伸凸台做出各个元件的外形，最后做干涉检查，确认板上所有元件和周边的机架、外罩、走线槽都没有碰撞，安装孔的同轴度误差控制在0.1mm以内，完全满足实际装配的公差要求。
