3D打印机性能校验用狐狸造型测试件

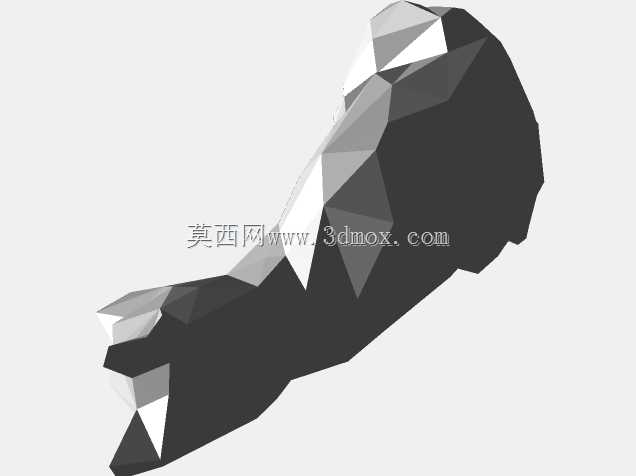

日常做FDM3D打印机的出厂校验、耗材适配测试时，常需要用到兼顾曲面表现力、细节还原度、悬空结构打印表现的标准测试件，这款狐狸造型的测试模型就是针对这类测试场景设计的专用校验件。不同于常规的几何方块测试件，仿生狐狸造型覆盖了从平缓曲面到锐角细节、从薄壁结构到小尺寸凸起特征的多种打印工况，能一次性完成打印机多项核心性能的校验，不用单独打印多个测试块浪费耗材和时间。设计这个模型的时候，首先考虑的是测试覆盖度：狐狸的耳部做了15度到70度的渐变悬空角度，不用额外加支撑就能测试不同角度下打印机的悬空打印能力，观察层纹堆积和塌边情况；面部的鼻尖、眼部凹陷做了0.2mm到2mm不等的细节尺寸，能校验打印机的最小成型精度，判断挤出头的出料一致性和Z轴定位精度；身体部分的曲面做了连续变曲率设计，能测试打印机在连续路径下的运动平稳性，观察曲面打印时是否出现振纹、错层问题；尾部的细长结构做了渐变直径设计，从根部8mm逐步收窄到尖端1mm，能测试小尺寸长悬臂结构的打印稳定性，判断打印平台的振动情况和耗材冷却效率。建模的时候先从狐狸的侧视轮廓草绘入手，先勾勒出整体的身形比例，确定整体长宽高控制在100mm*60mm*80mm的范围内，刚好适配多数桌面级3D打印机的常规打印平台尺寸，不用调整模型缩放就能直接打印，也不会因为尺寸太小导致细节特征无法体现，尺寸过大又浪费测试耗材。草绘完成后用曲面放样生成基础躯体曲面，再逐步添加耳部、面部、尾部的细节特征，所有特征的过渡位置都做了0.5mm的圆角处理，避免打印时出现应力集中导致的翘边问题，同时也能减少打印时的断点停顿，让出料更连续。建模过程中特意把所有悬空面的角度控制在常规PLA耗材的可自支撑角度范围内，除了下颌位置的极小区域外，其余位置都不需要添加支撑，打印完成后不用做复杂的后处理就能直接观察打印效果，节省测试的准备时间。实际使用时，把模型导入切片软件后不需要额外调整参数，用打印机的默认通用参数就能启动打印，整个打印时长控制在40分钟到1小时之间，能快速完成打印机的性能校验，不管是新机组装后的首次调试、更换新耗材后的参数适配，还是打印机长期使用后的精度复检，都能通过这个模型快速判断设备状态：如果耳部出现塌边，说明冷却风扇转速不足或者打印温度过高；如果面部细节模糊，说明挤出量不足或者Z轴步距校准有偏差；如果身体曲面出现规则振纹，说明X/Y轴的皮带张紧度不合适或者运动速度设置过高；如果尾部尖端出现断料，说明回抽参数设置不合理或者耗材受潮。这类仿生测试件相比传统几何测试件，更贴近实际打印创意模型的工况，测试结果更具参考性，也能避免单一几何测试无法覆盖的复合结构打印问题。
