多向缓冲落地弹力防护笼结构设计

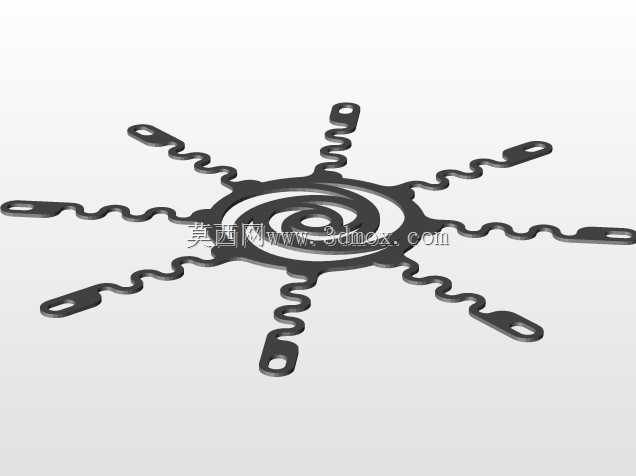

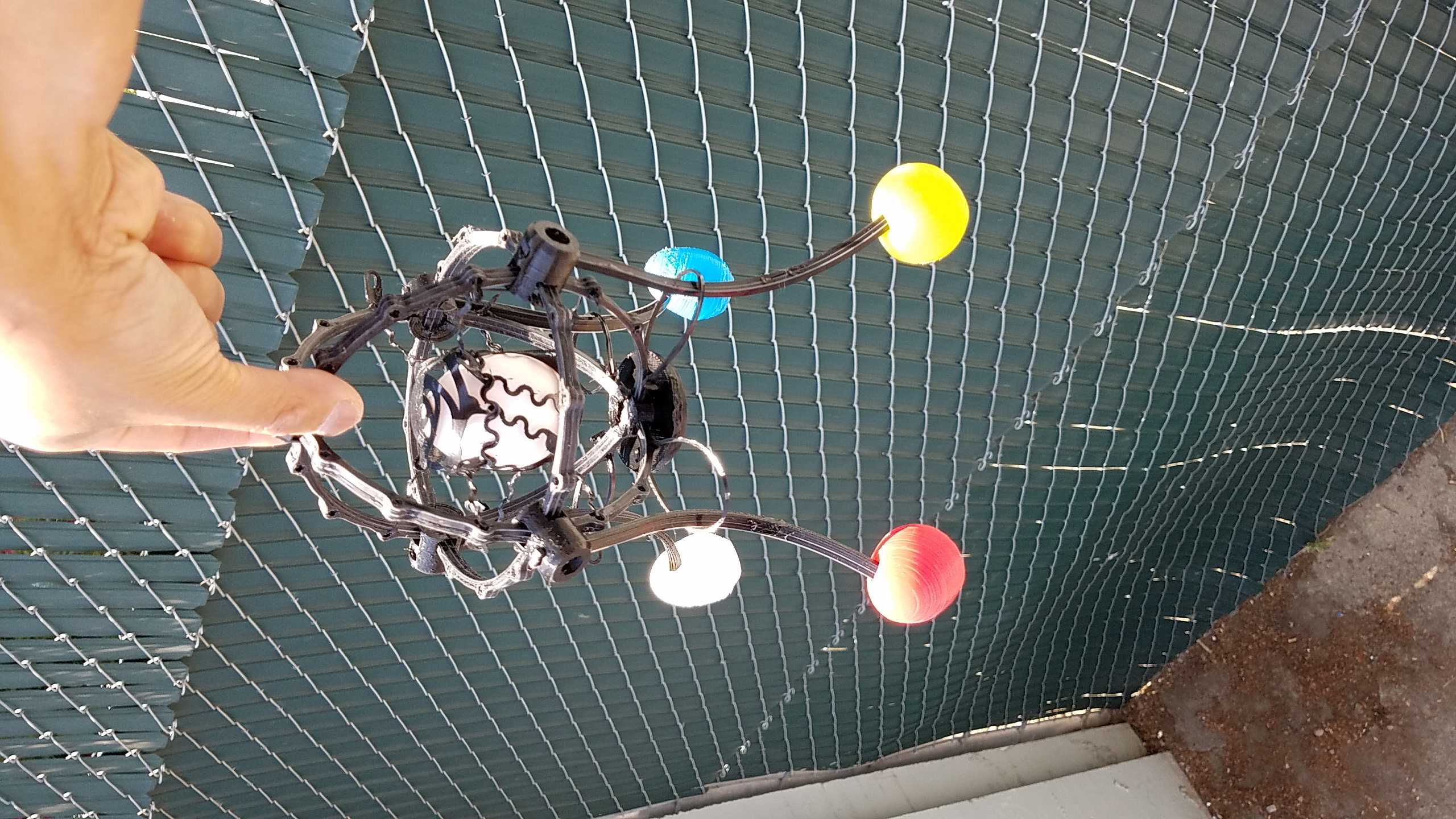

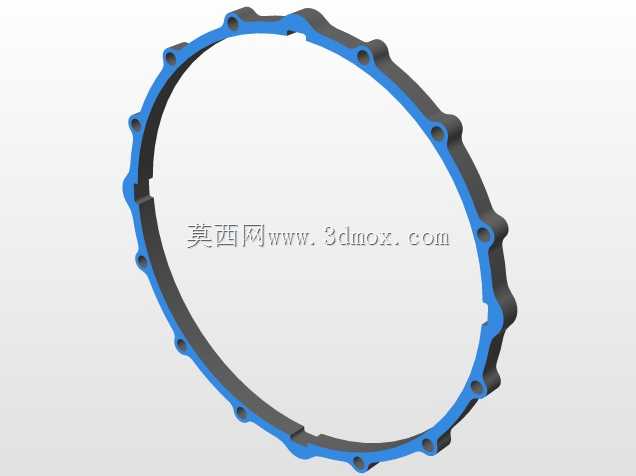

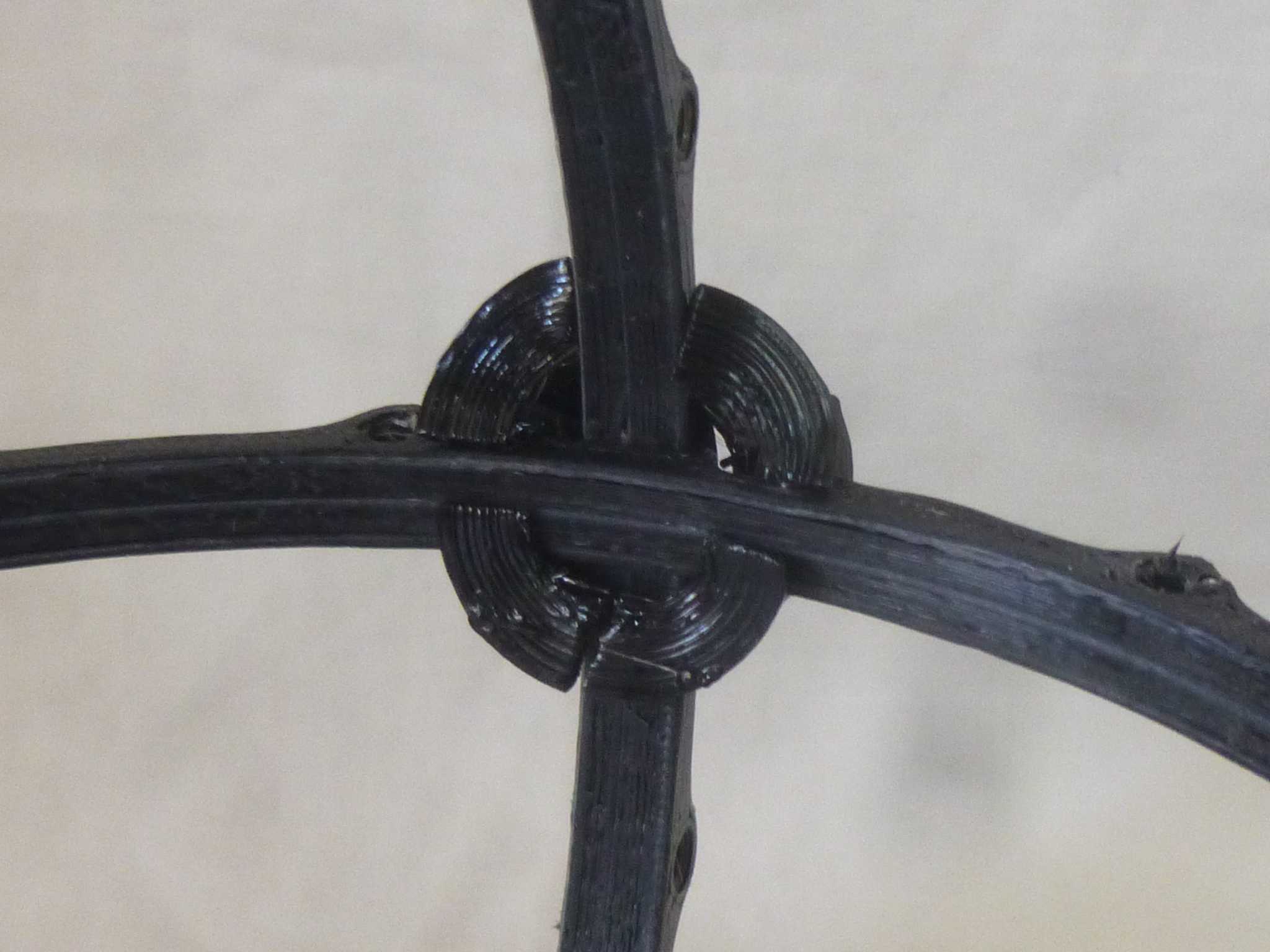

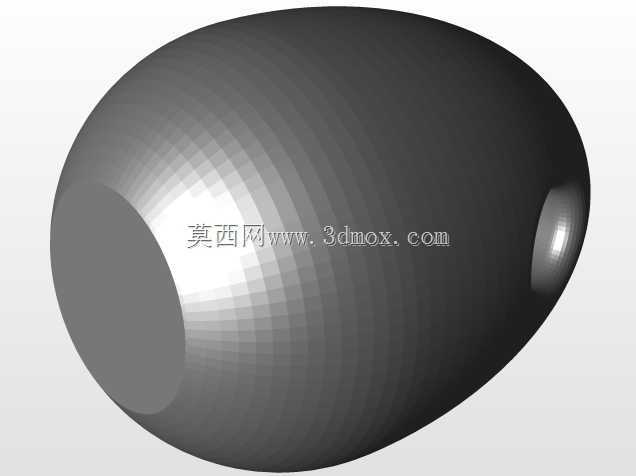

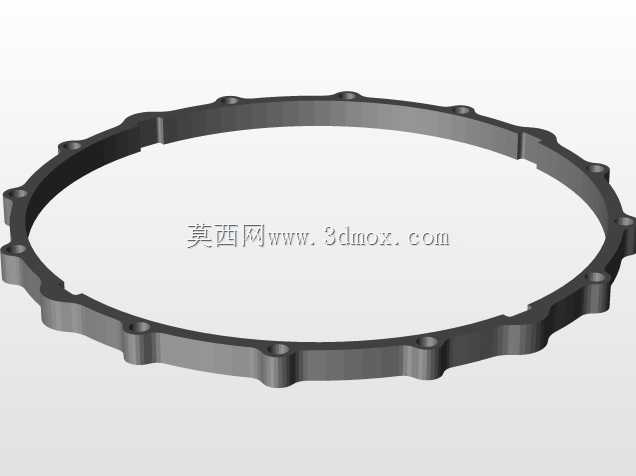

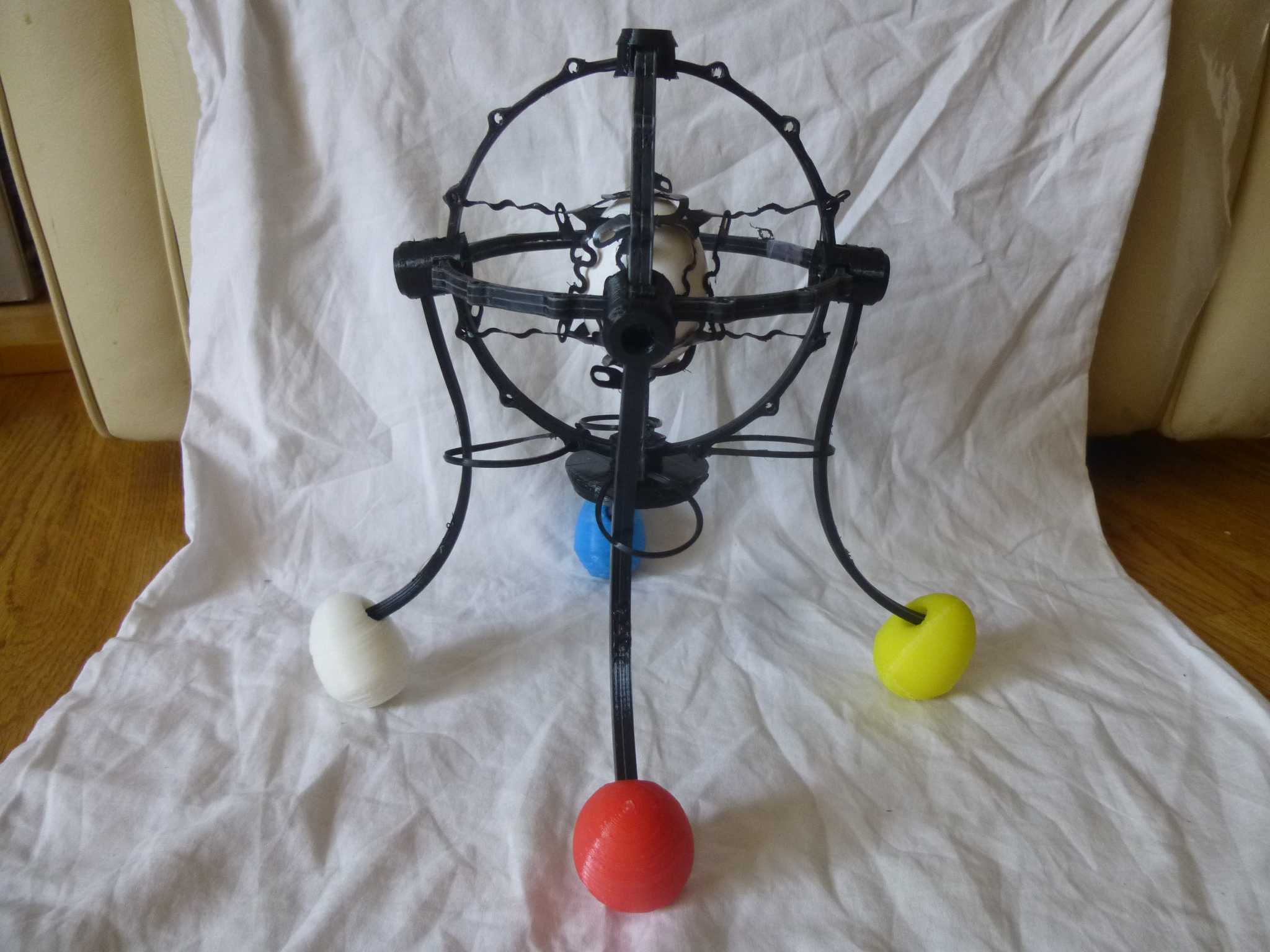

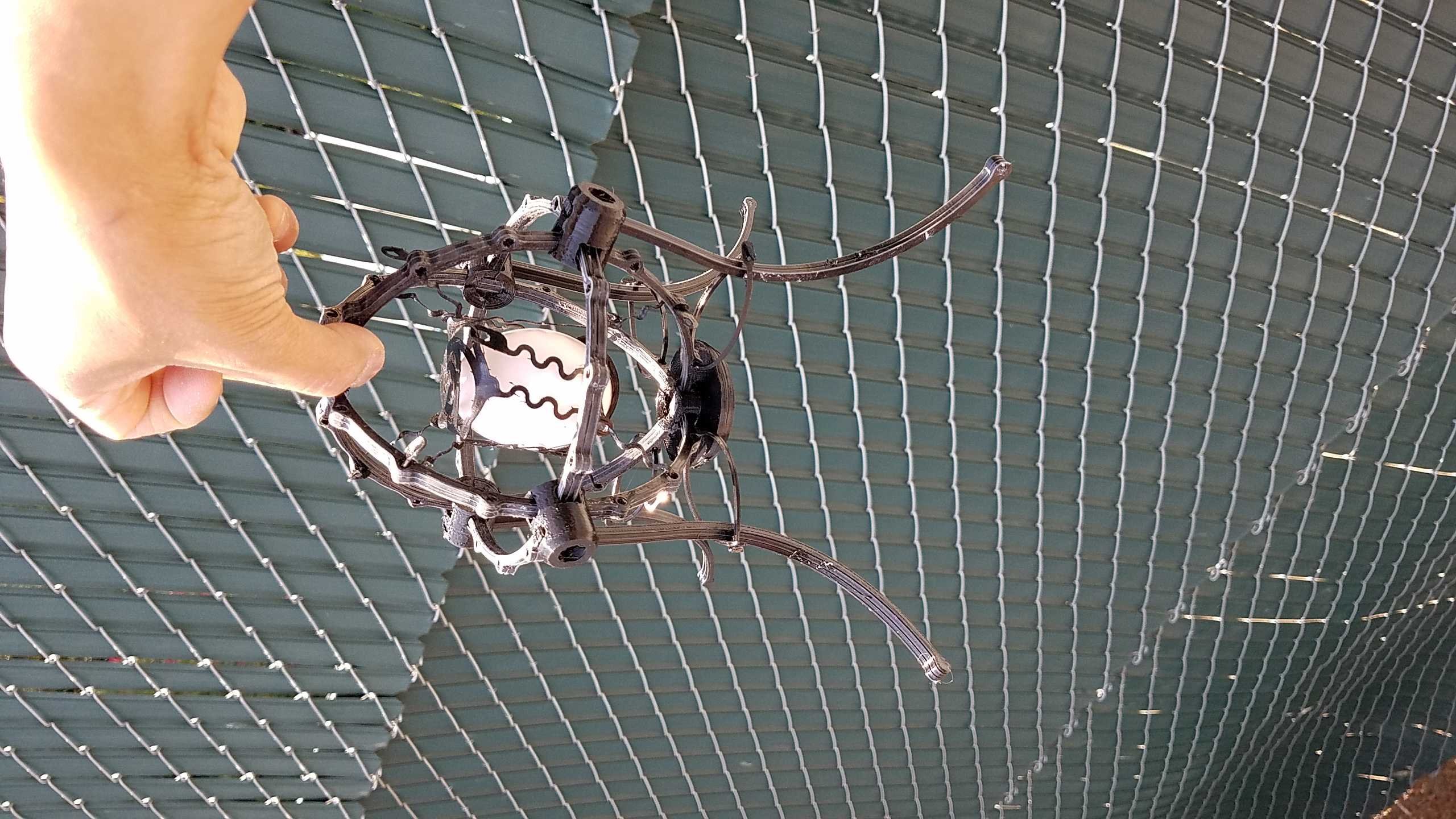

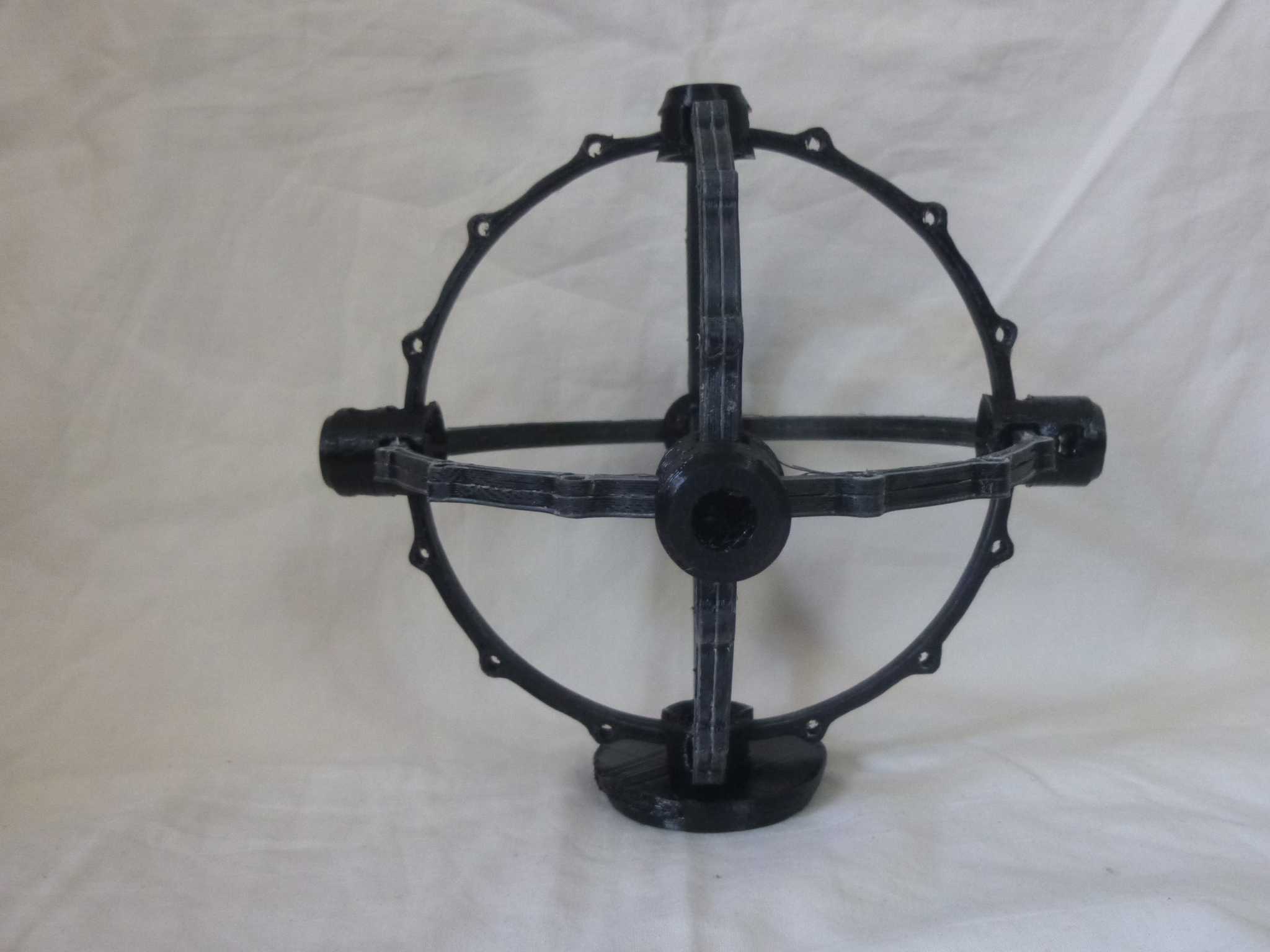

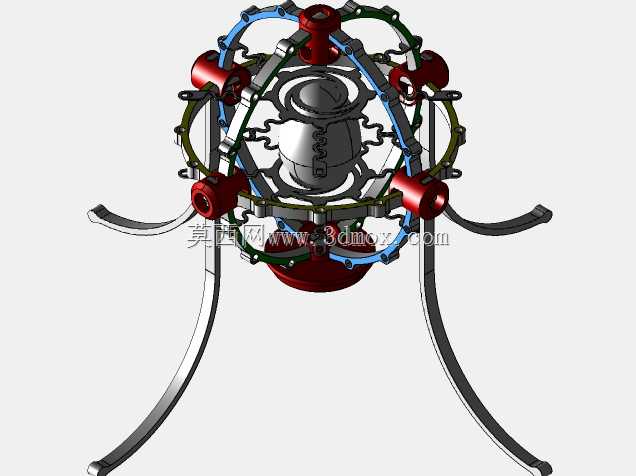

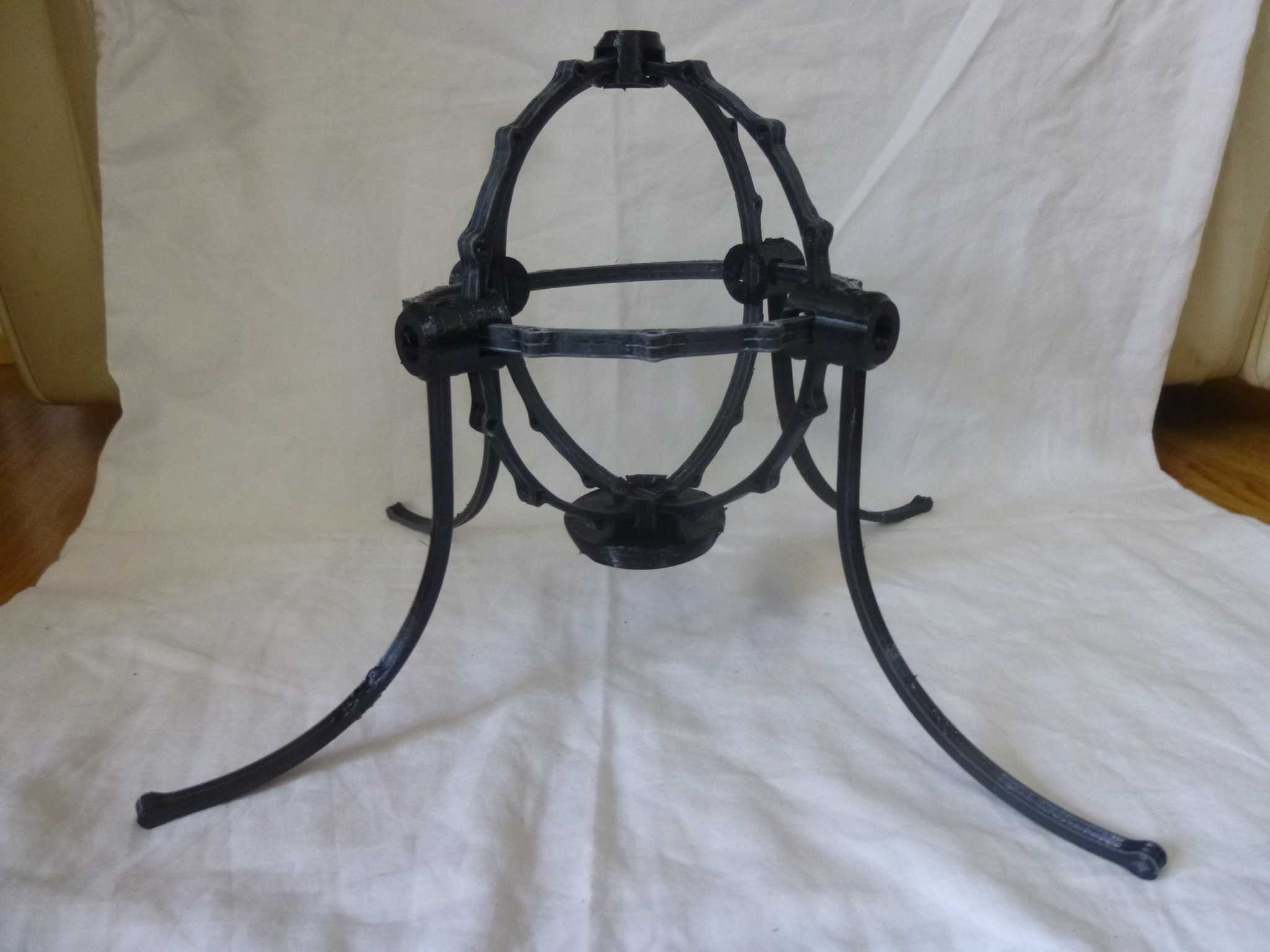

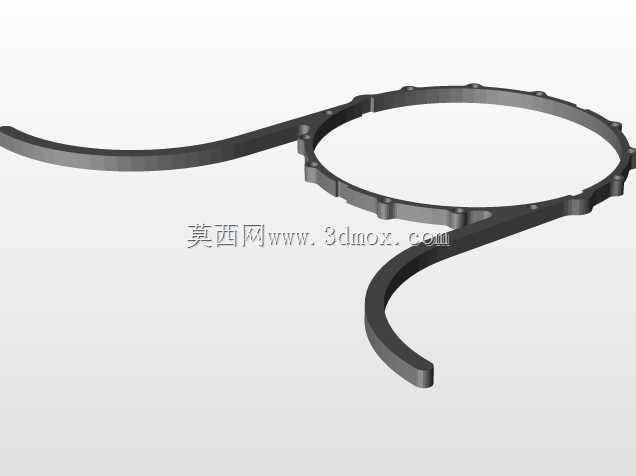

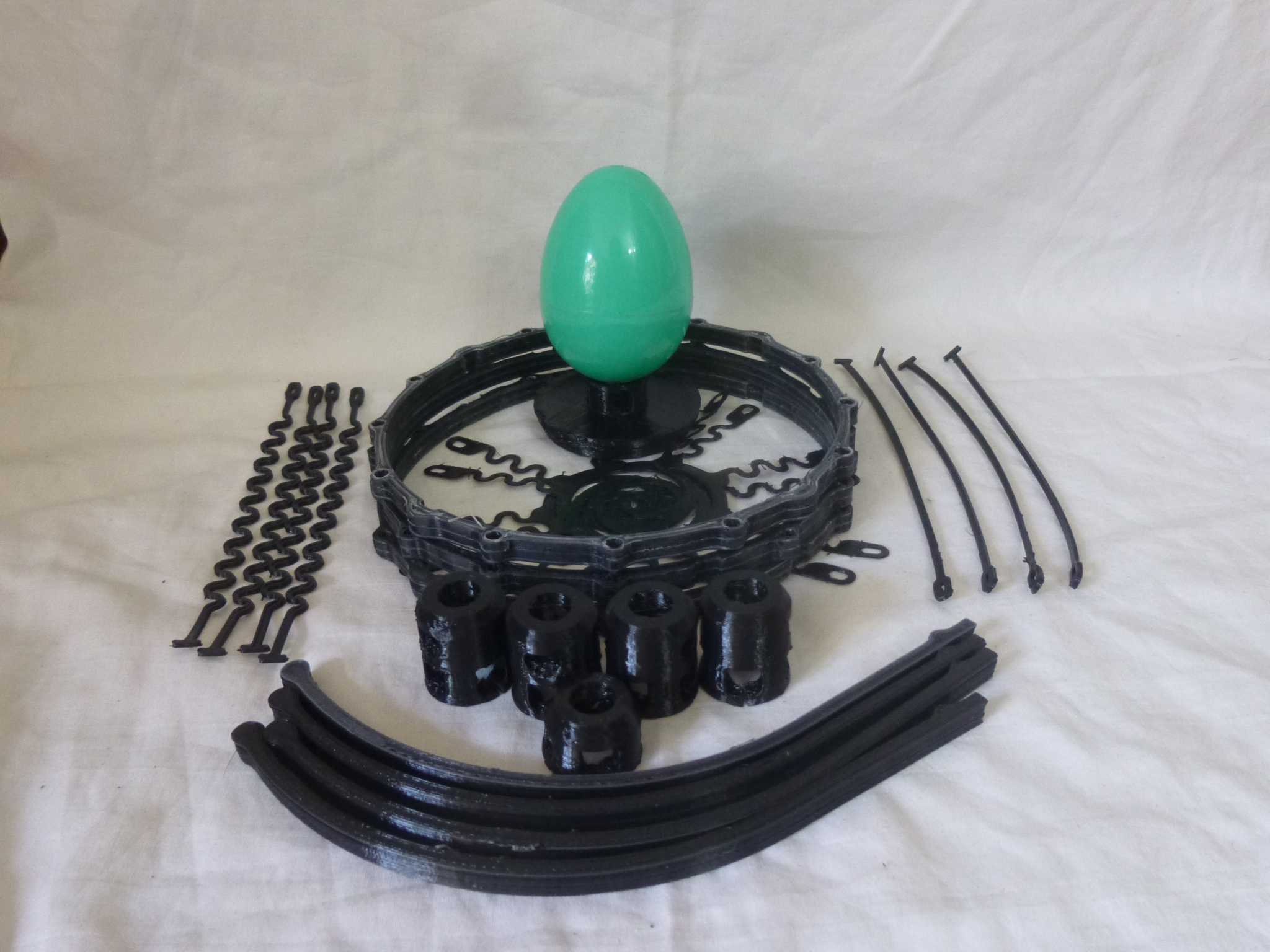

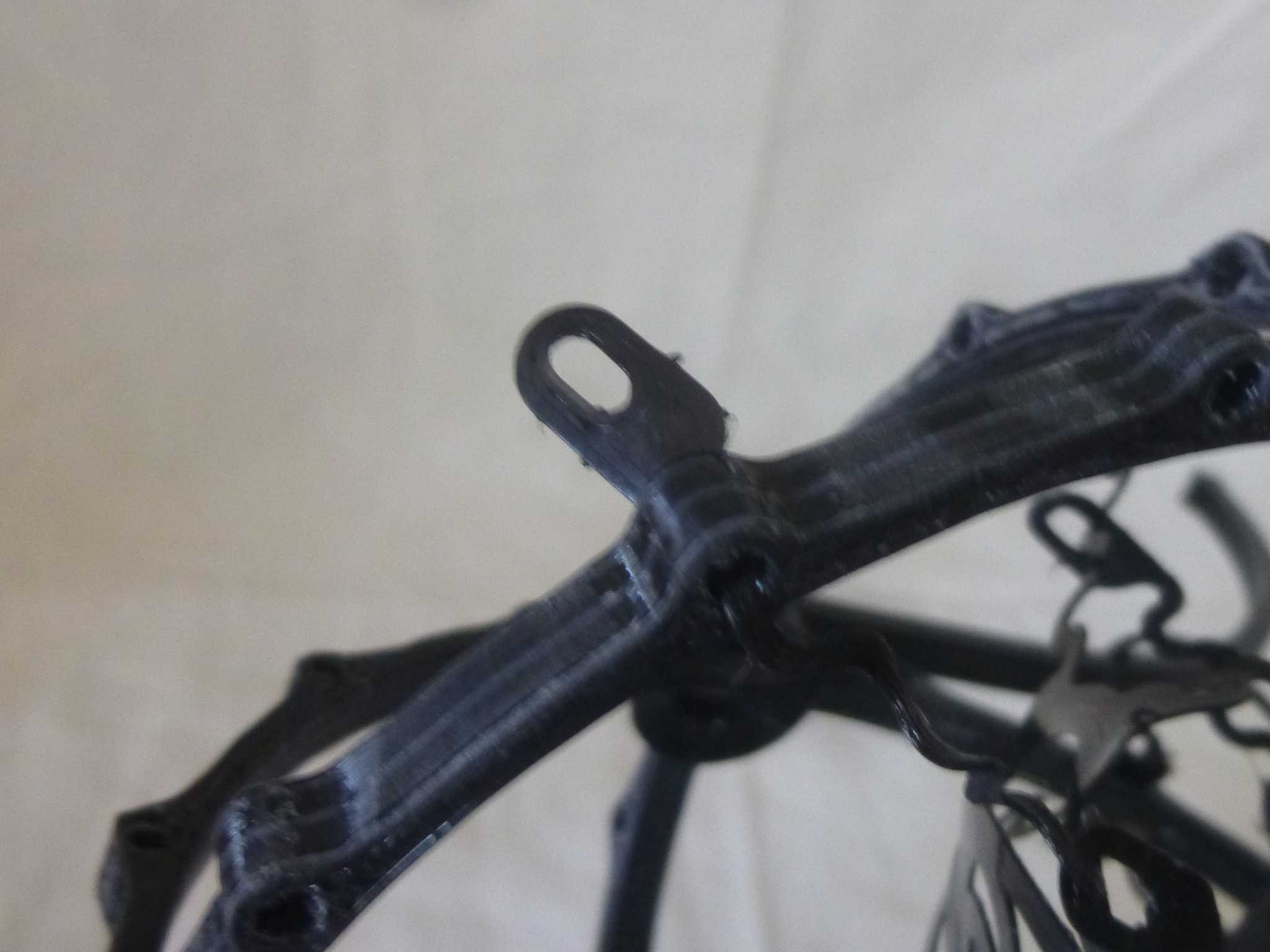

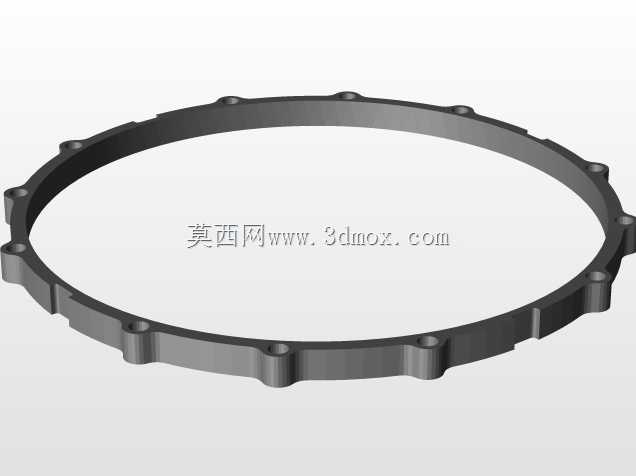

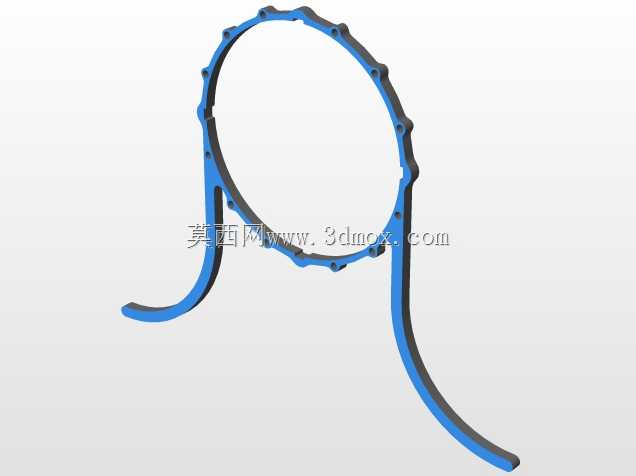

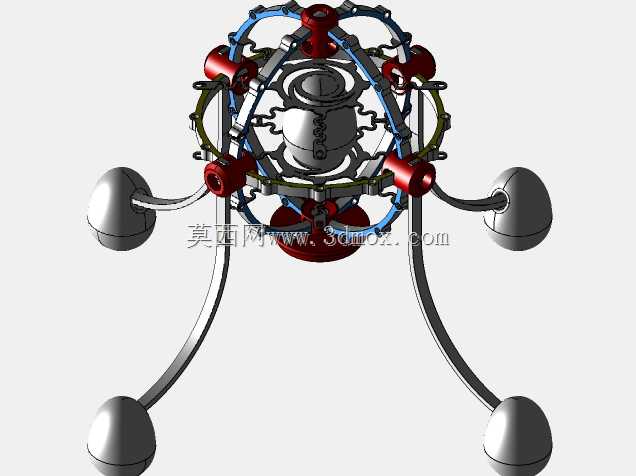

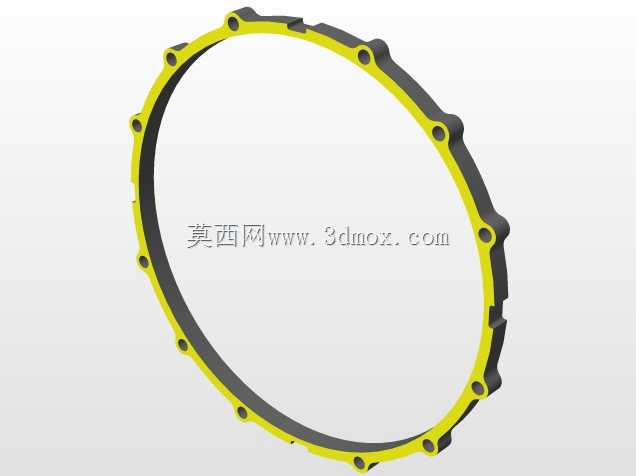

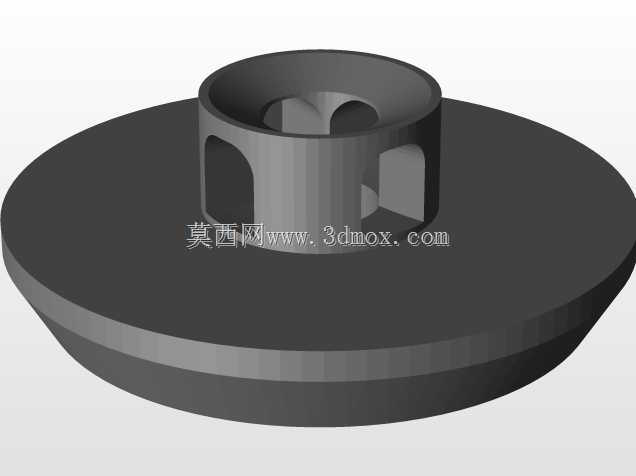

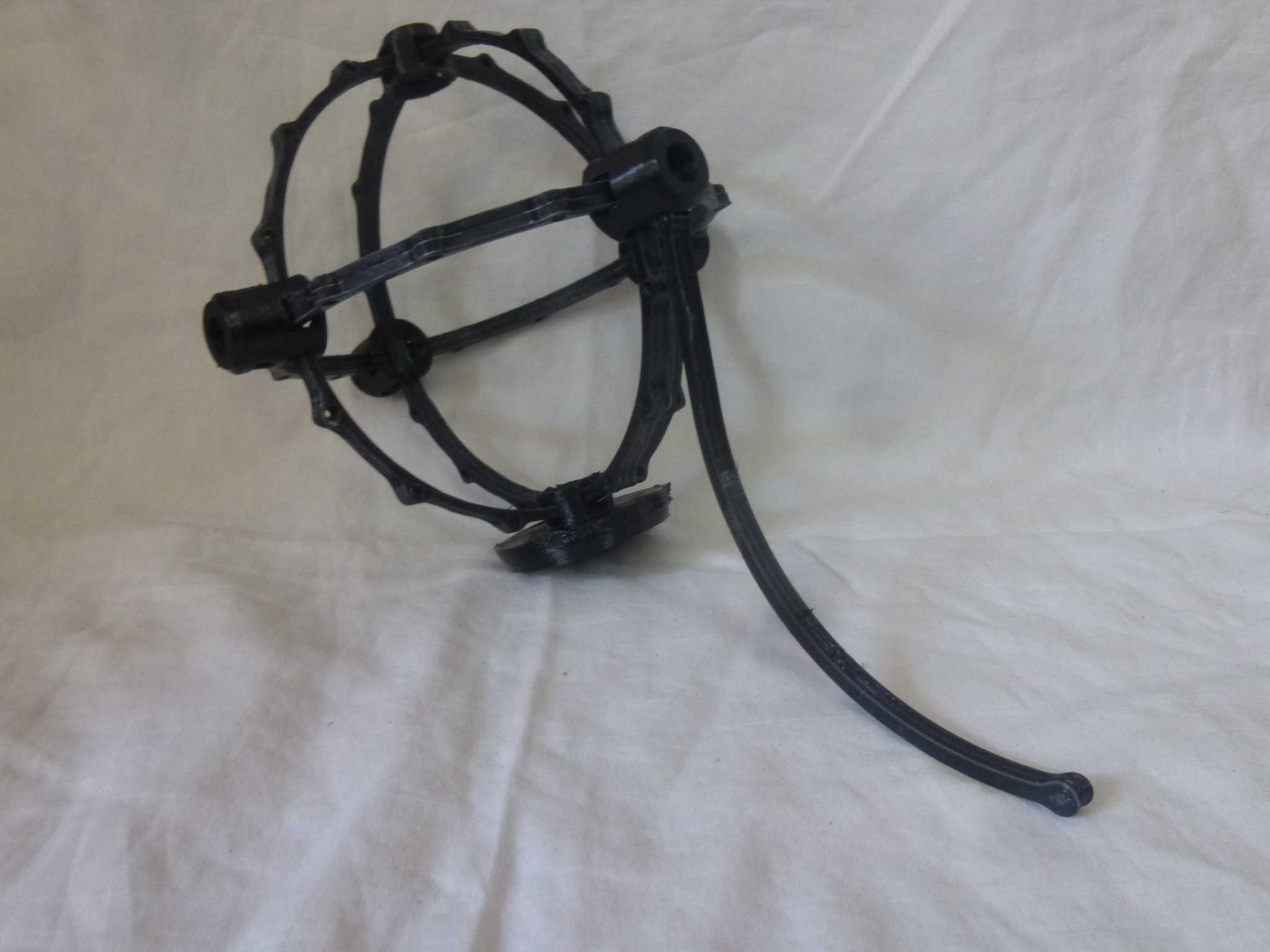

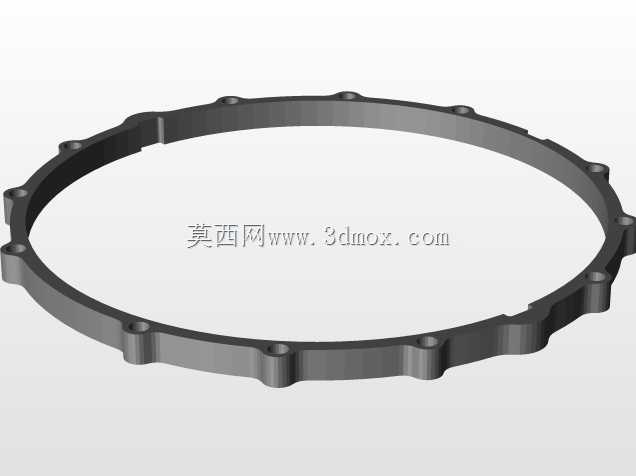

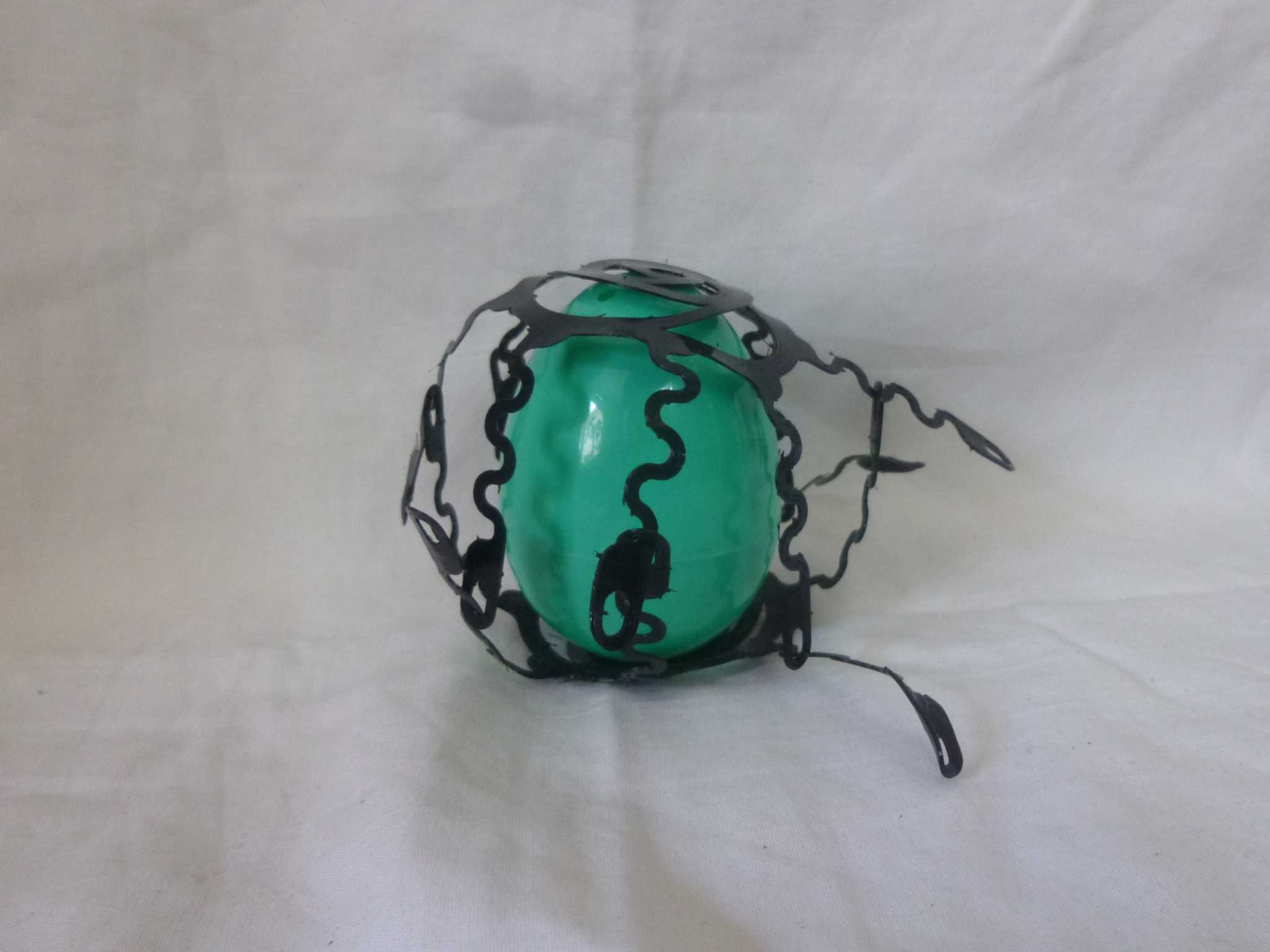

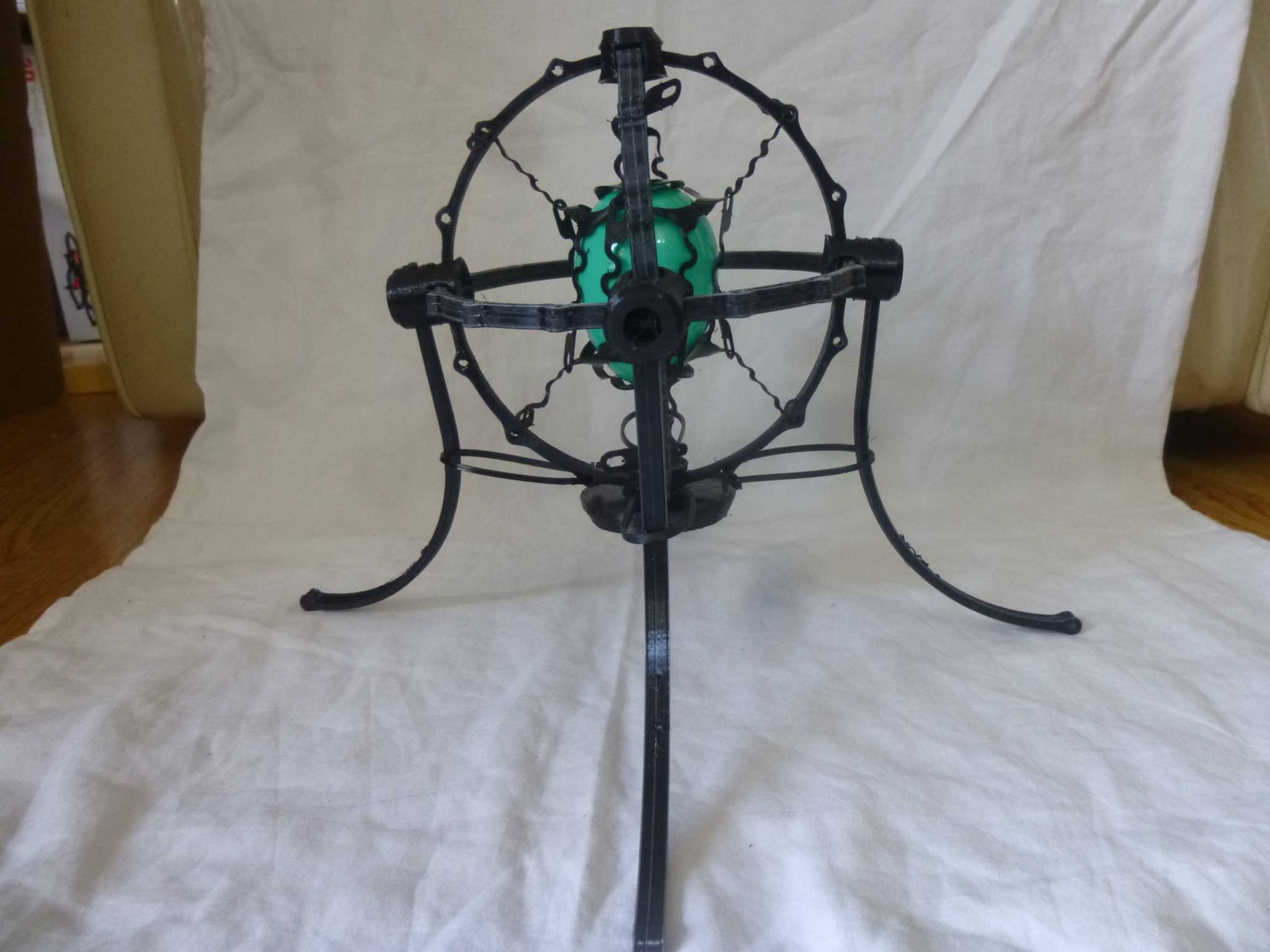

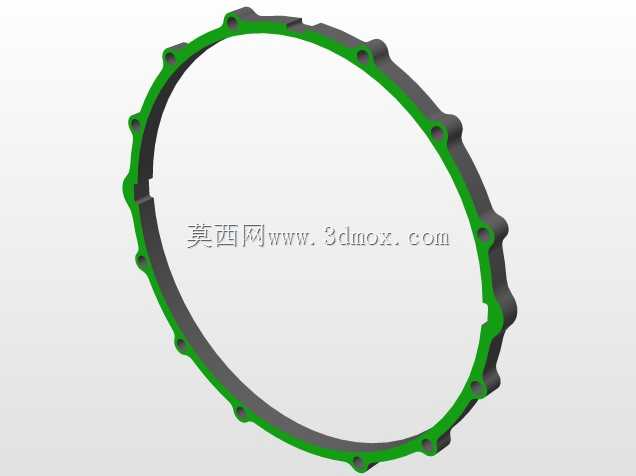

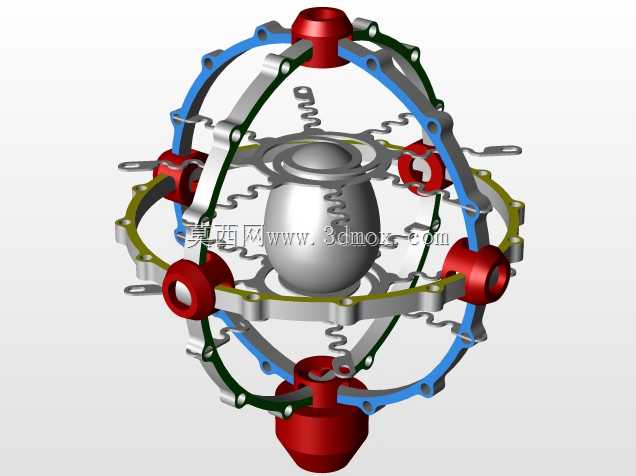

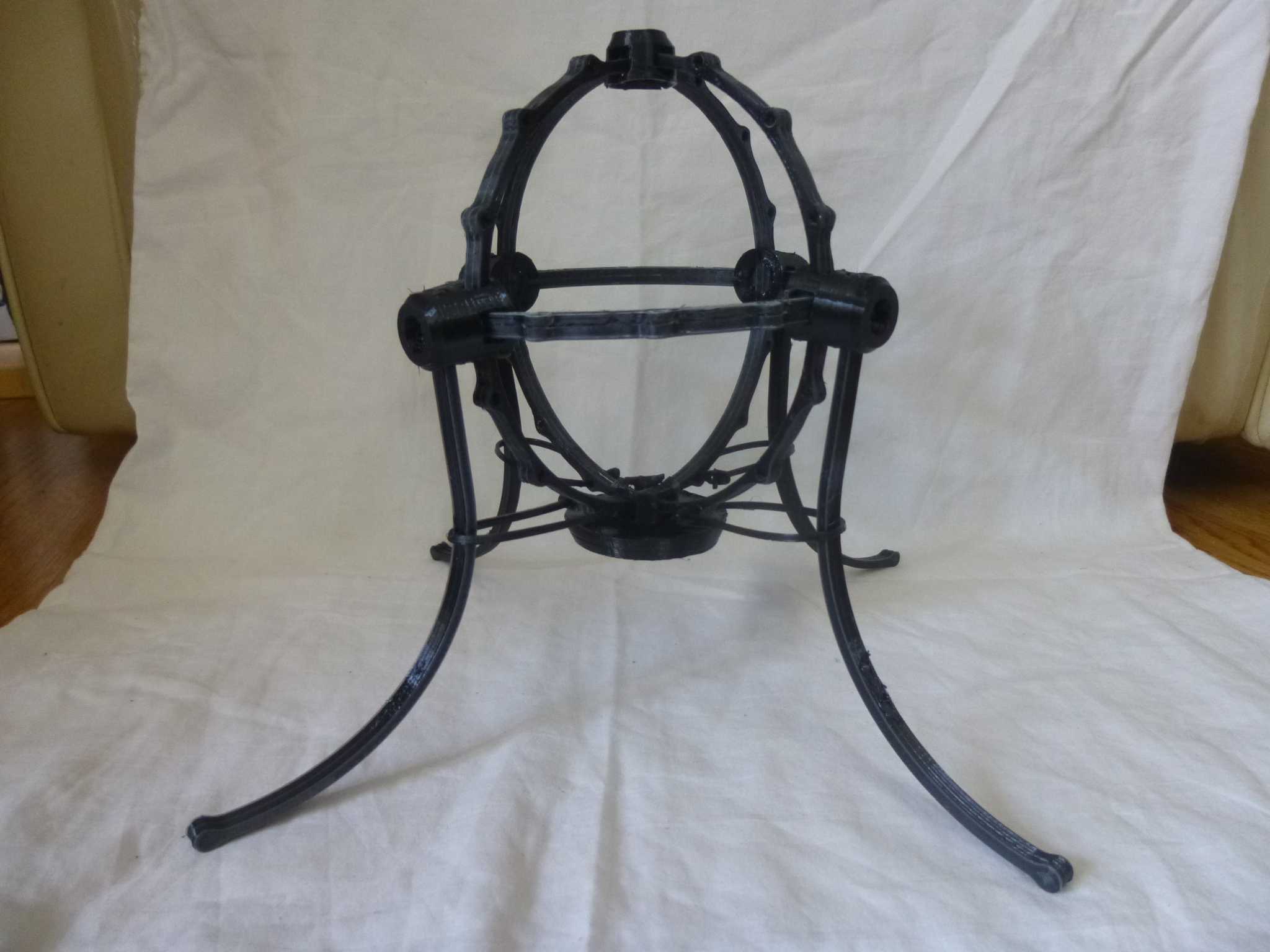

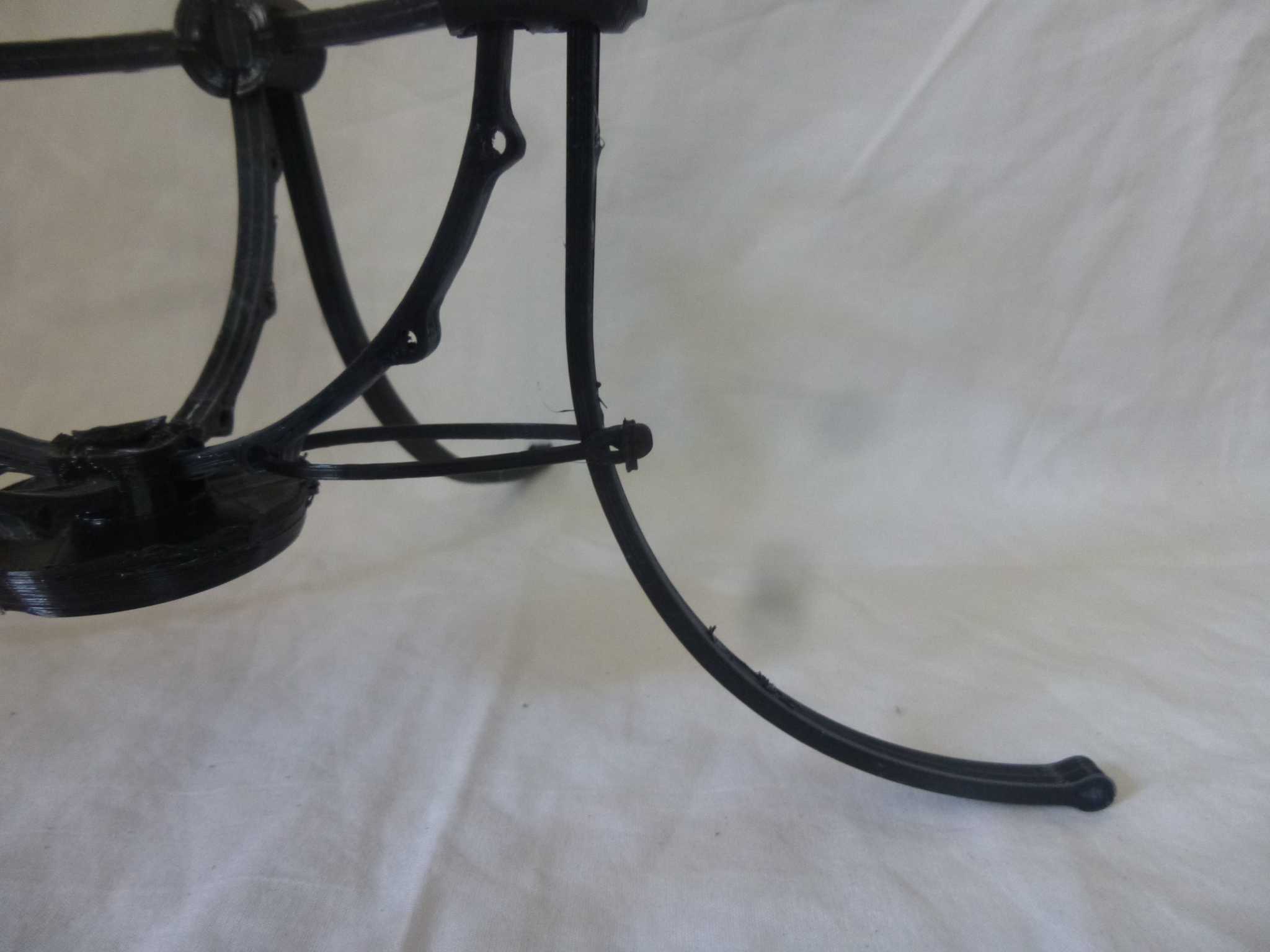

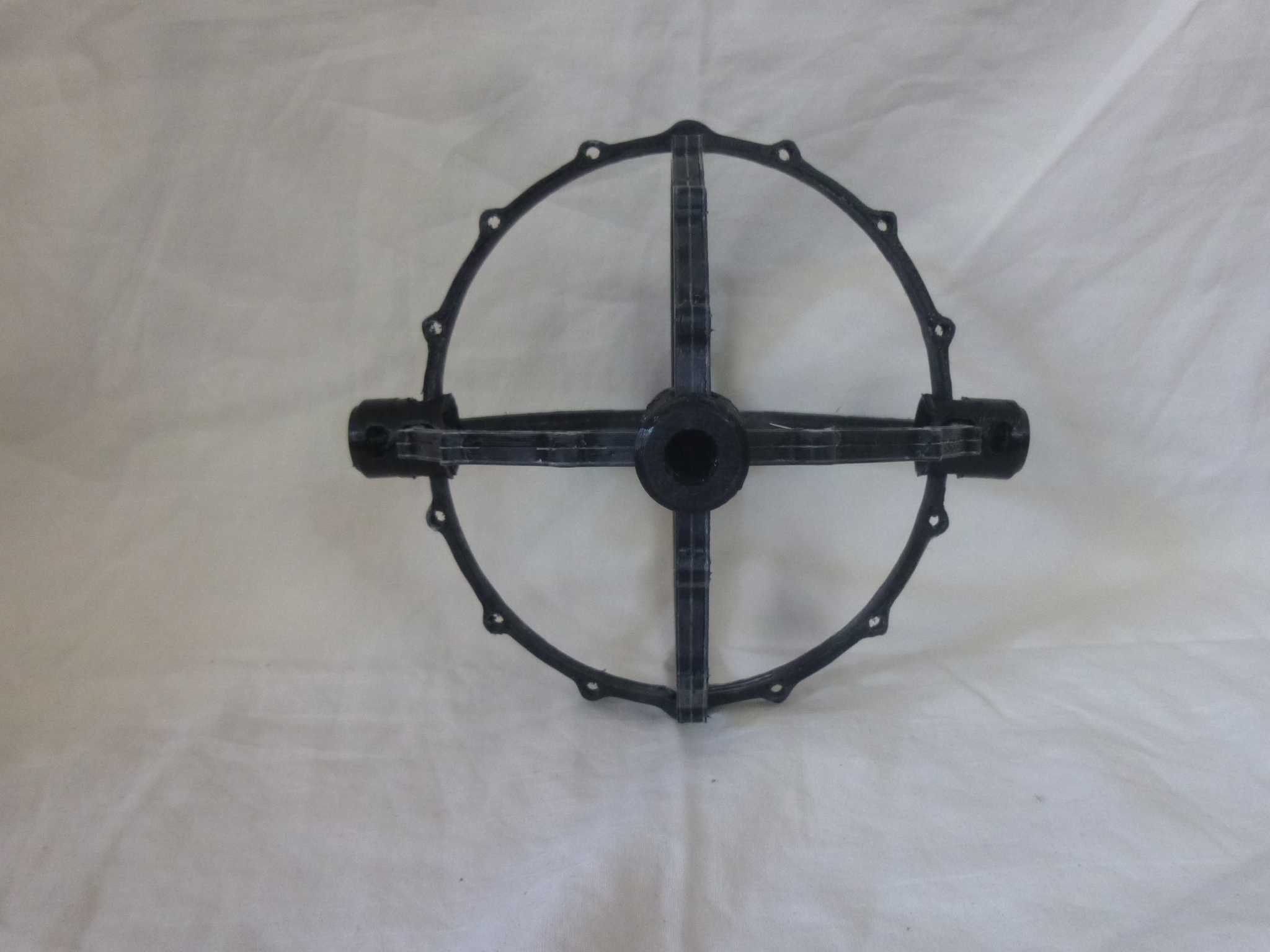

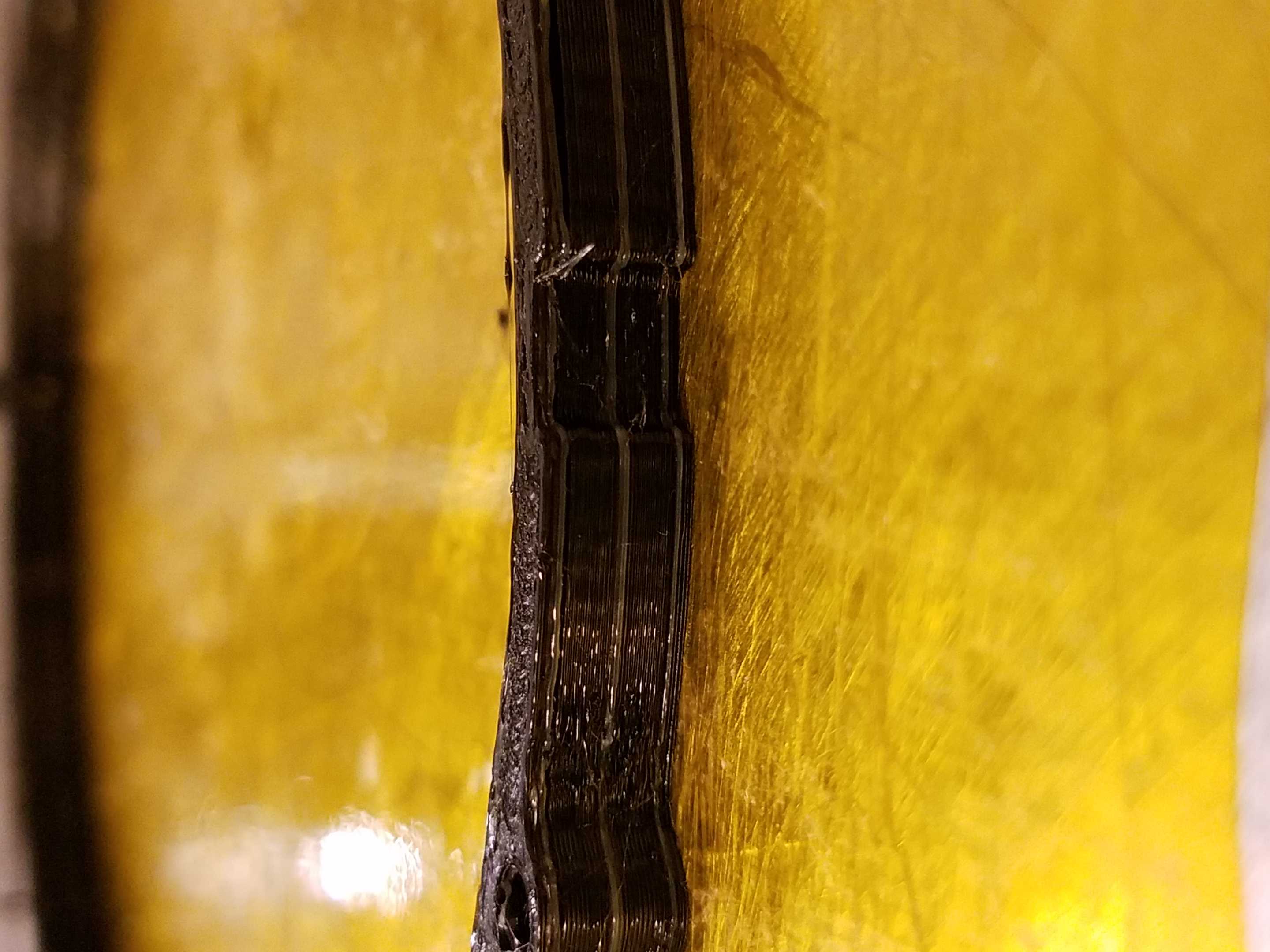

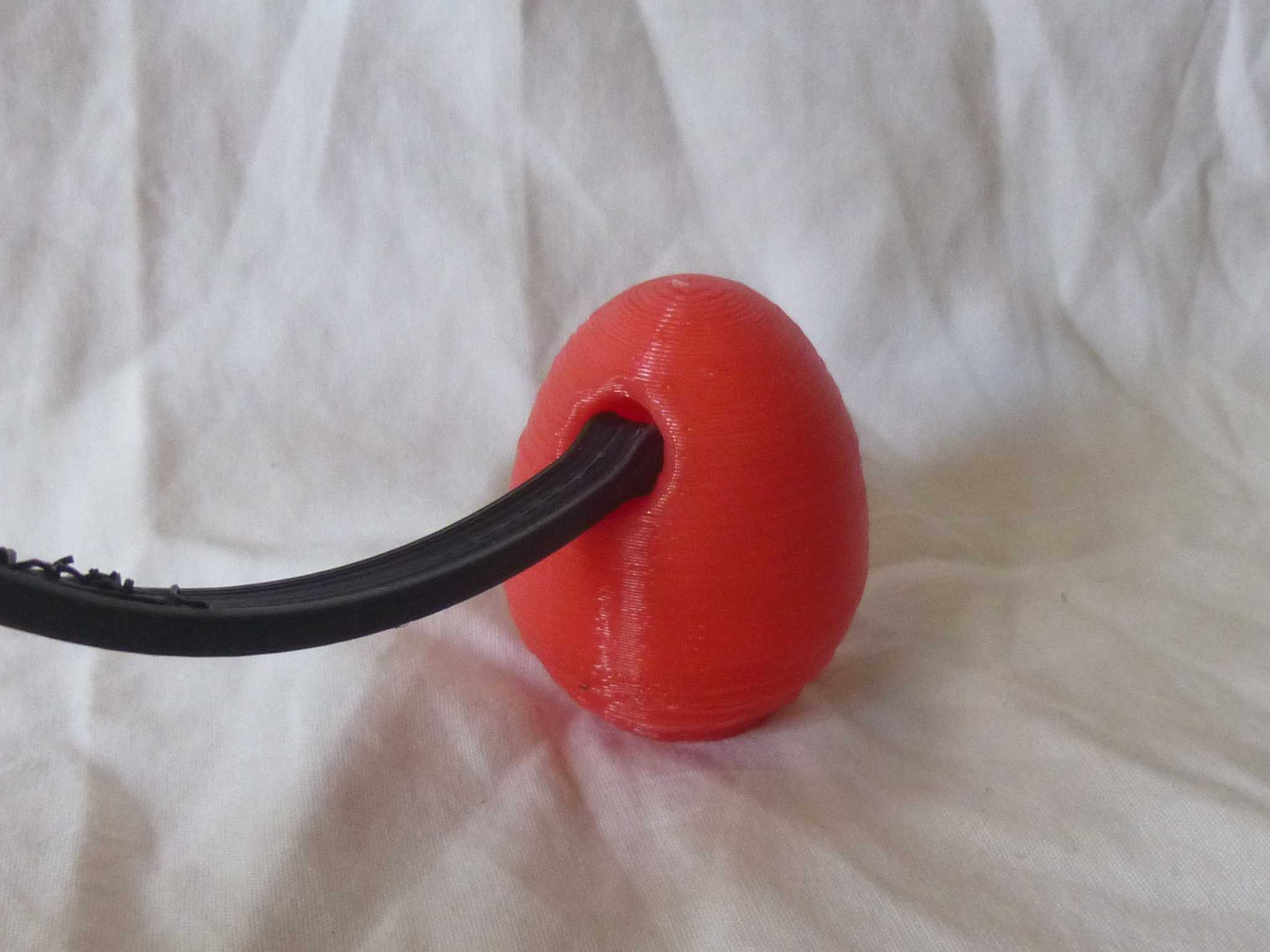

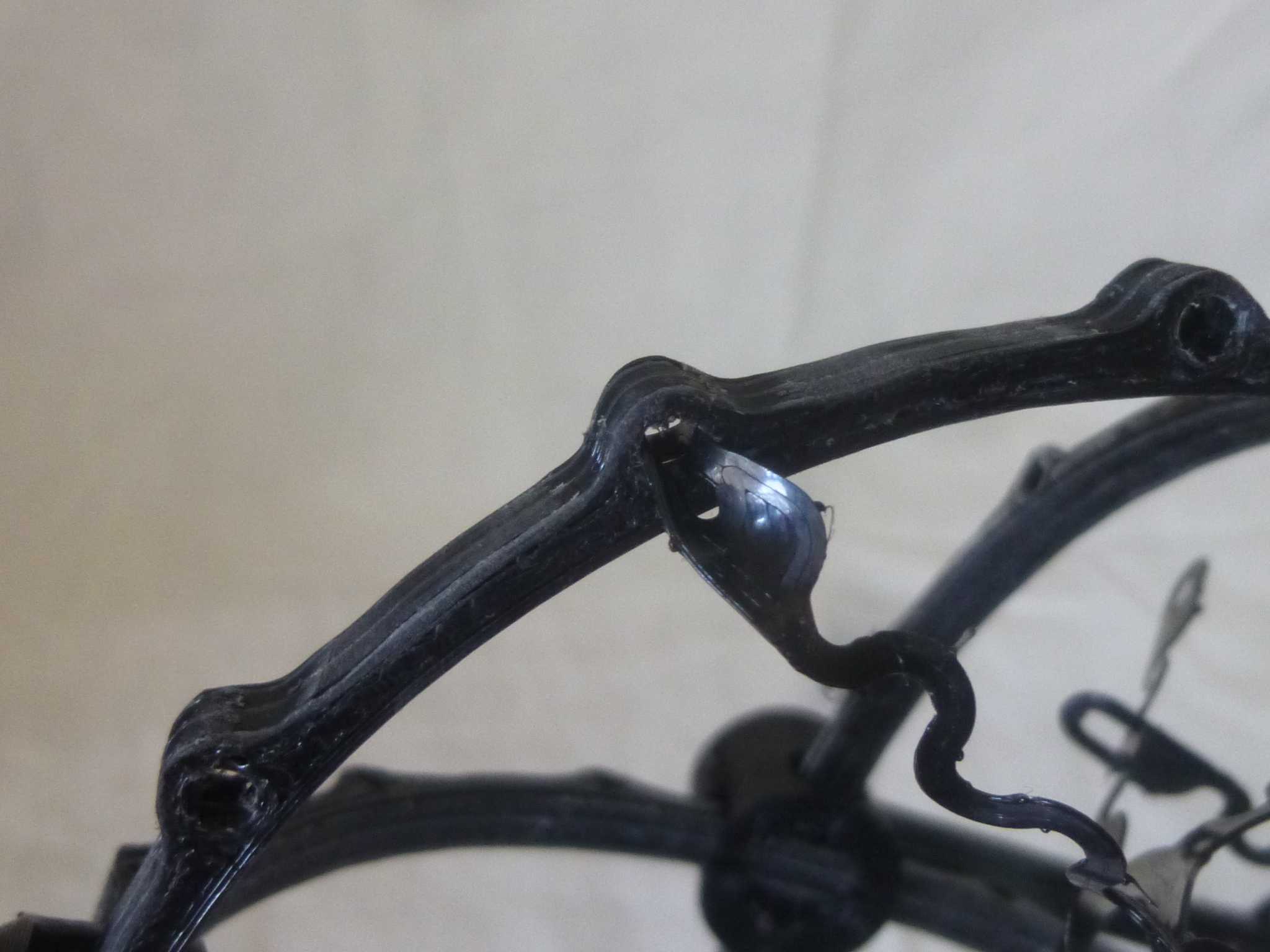

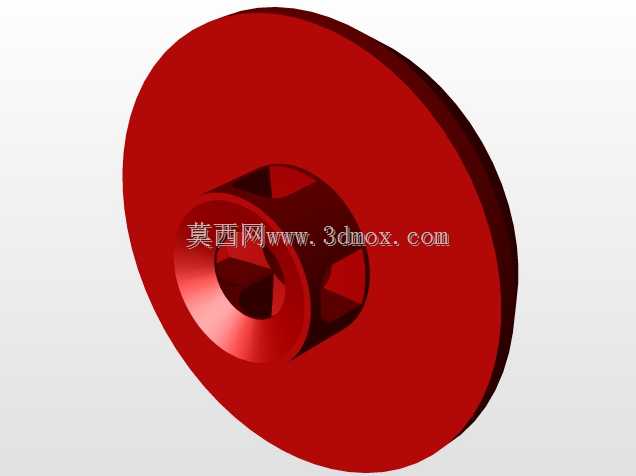

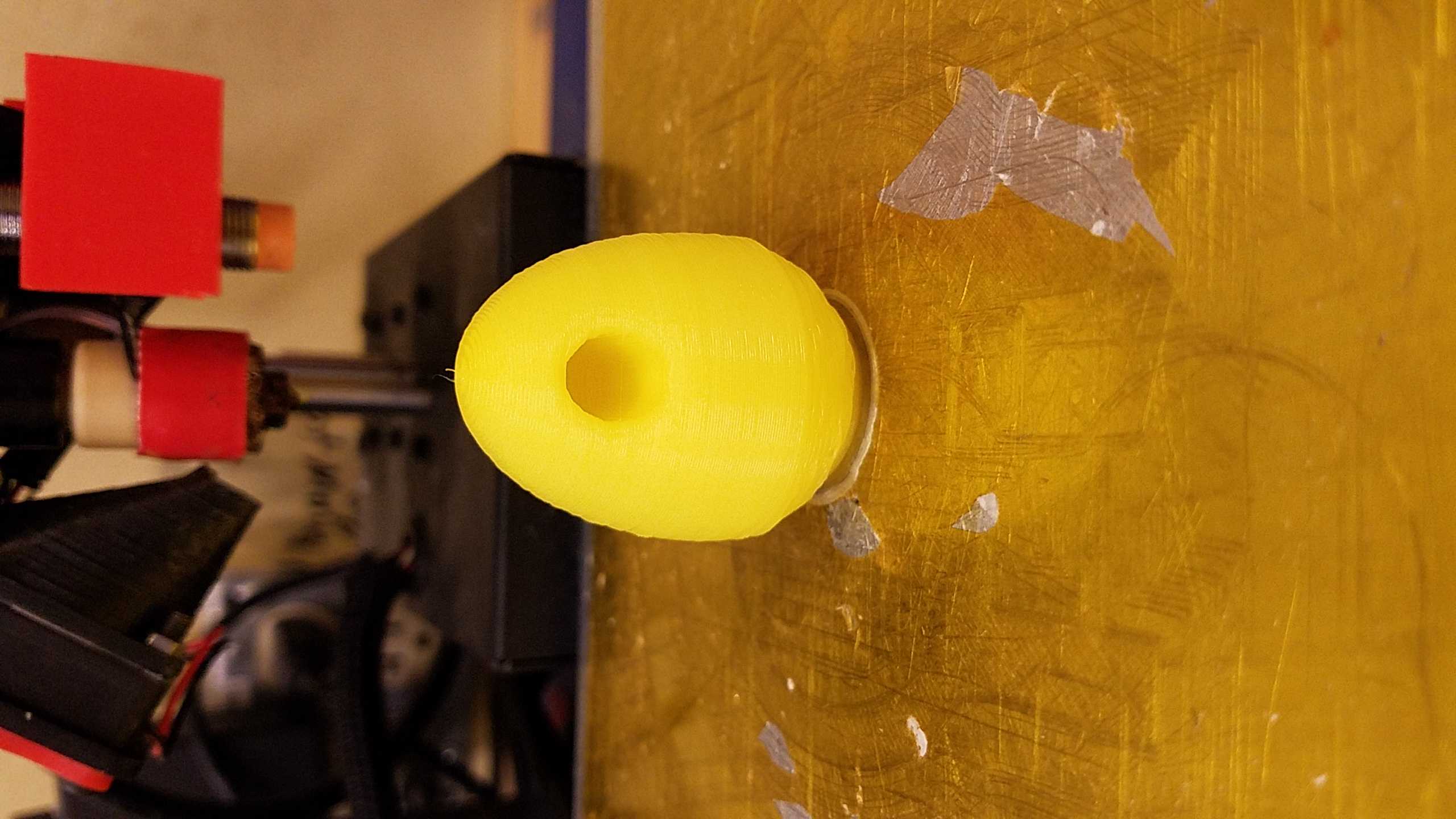

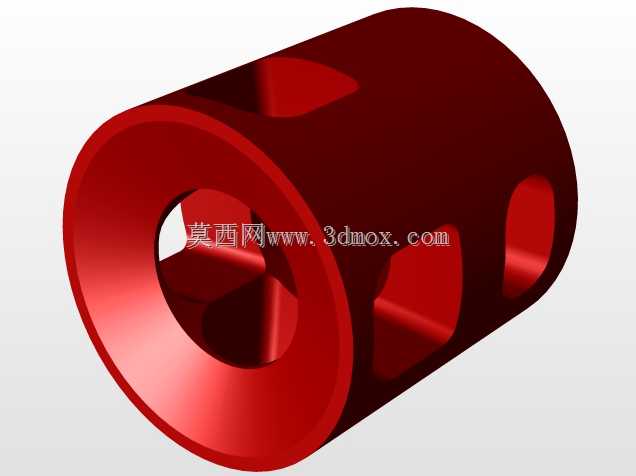

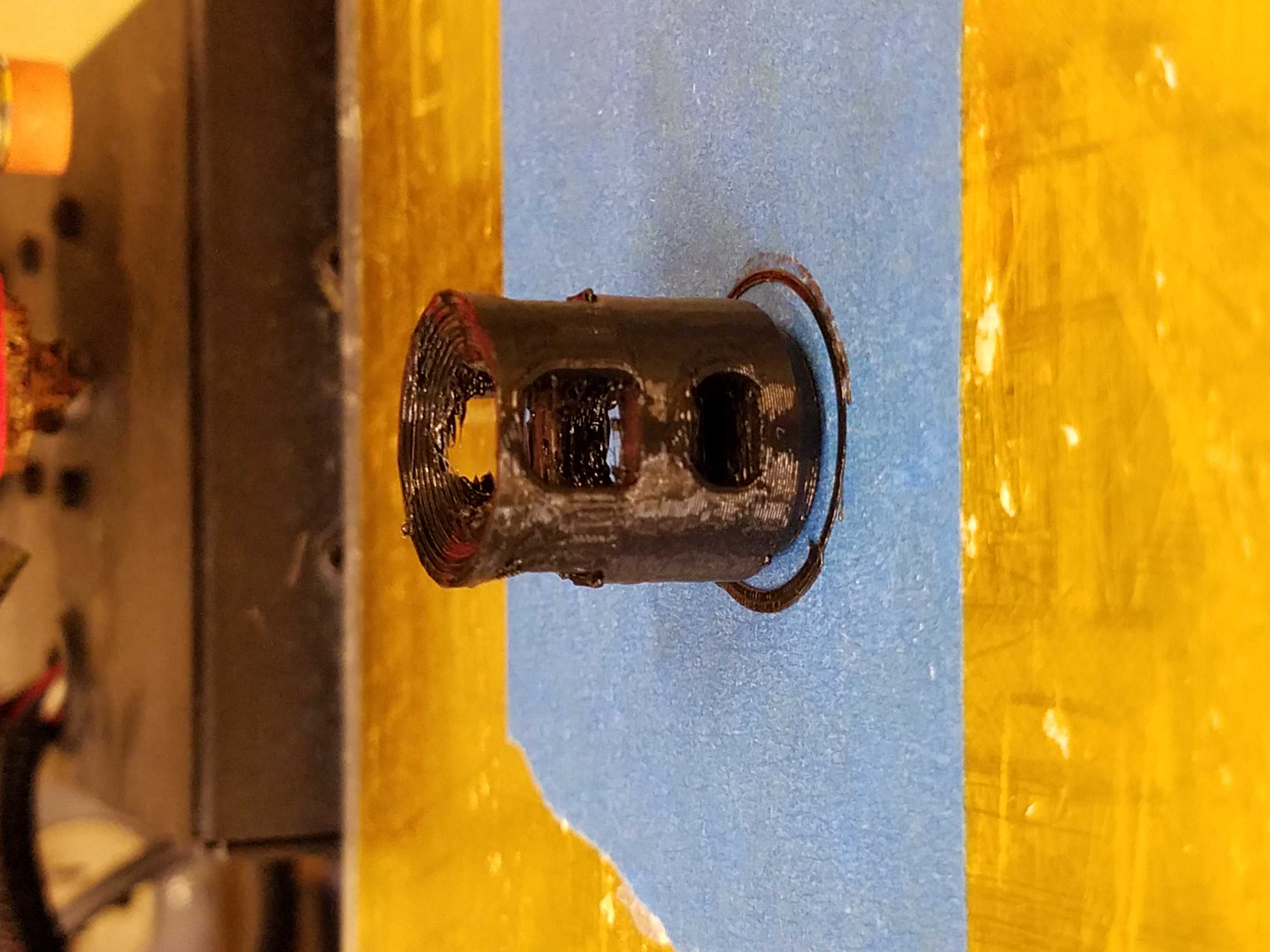

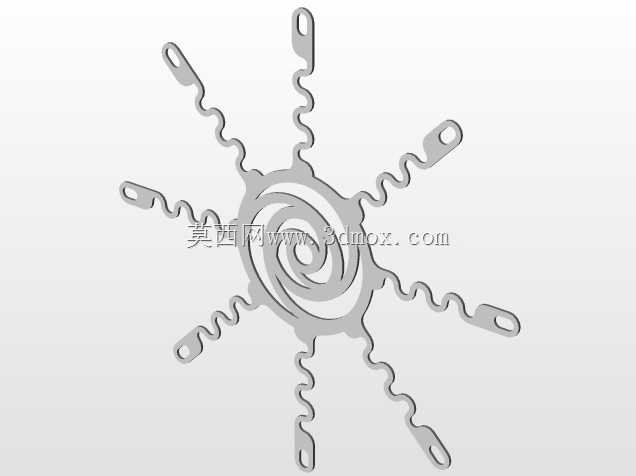

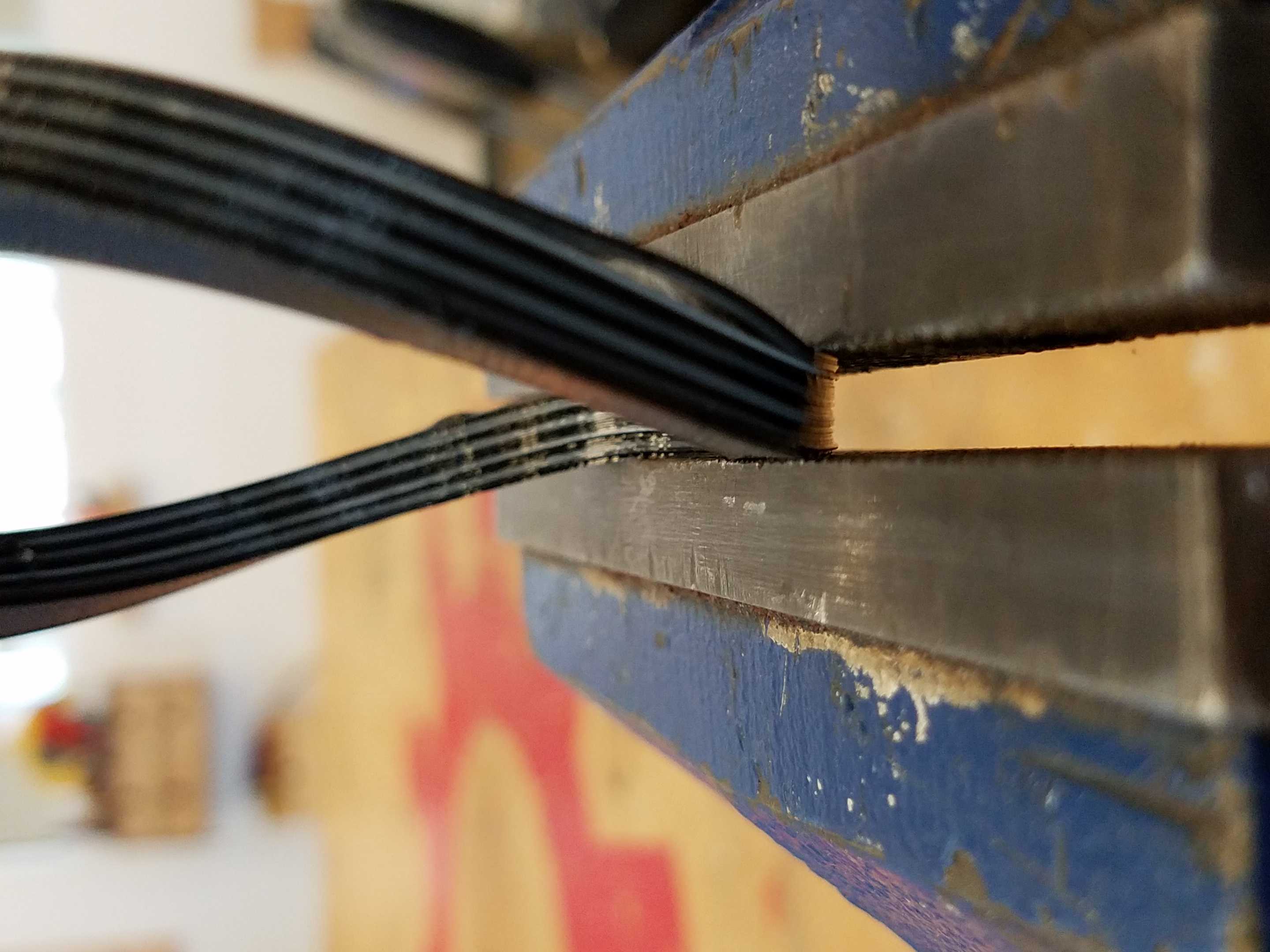

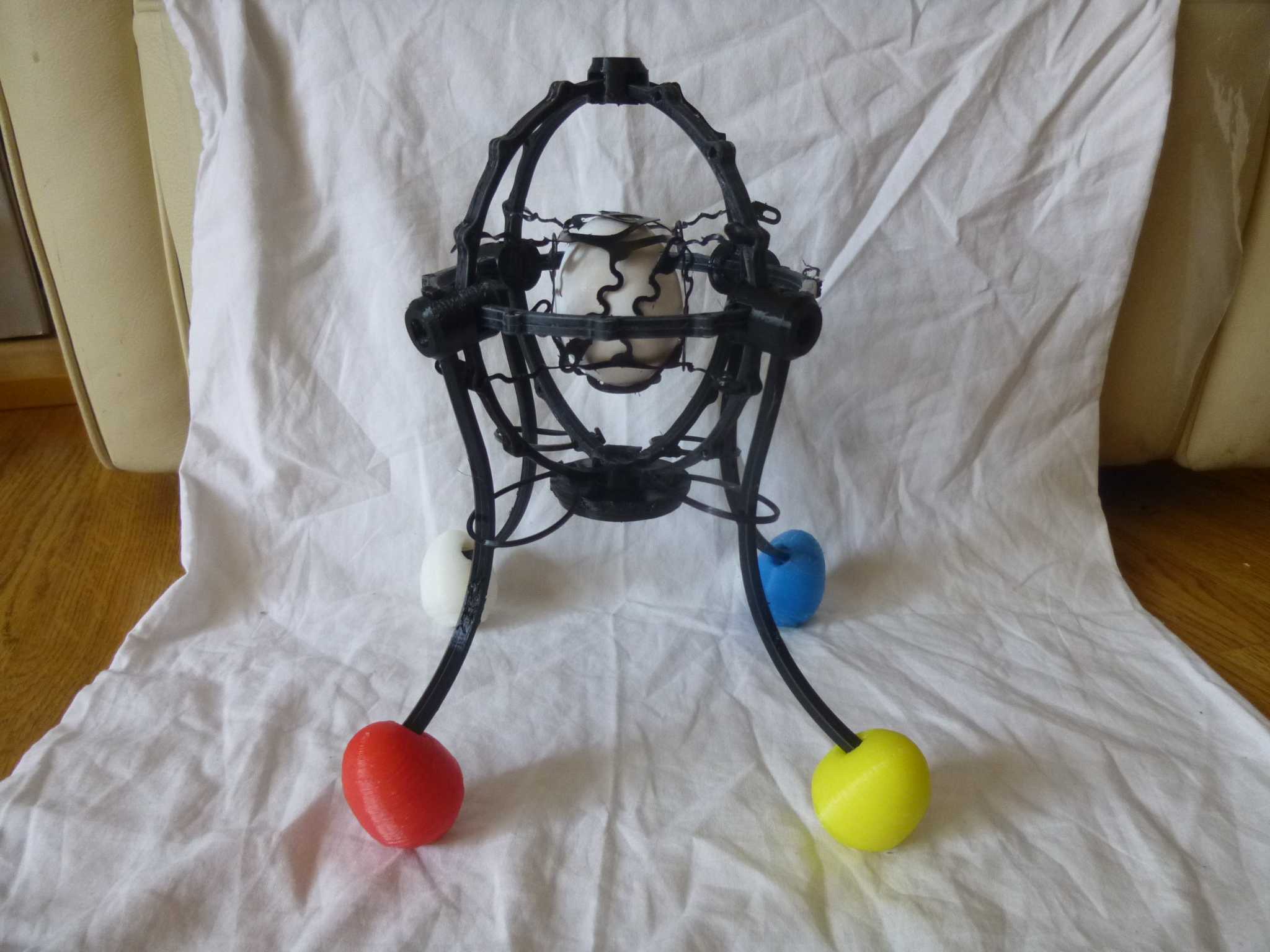

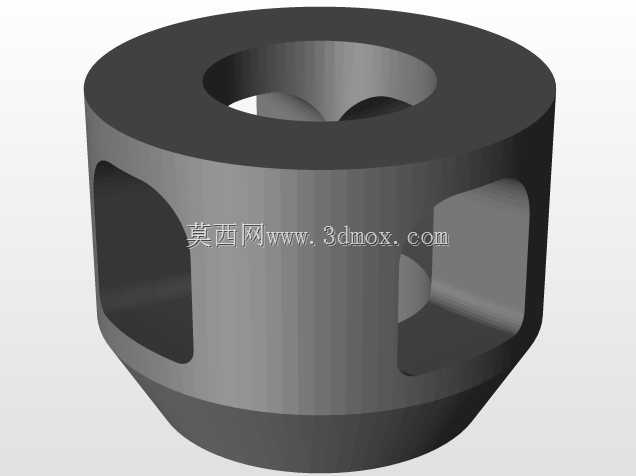

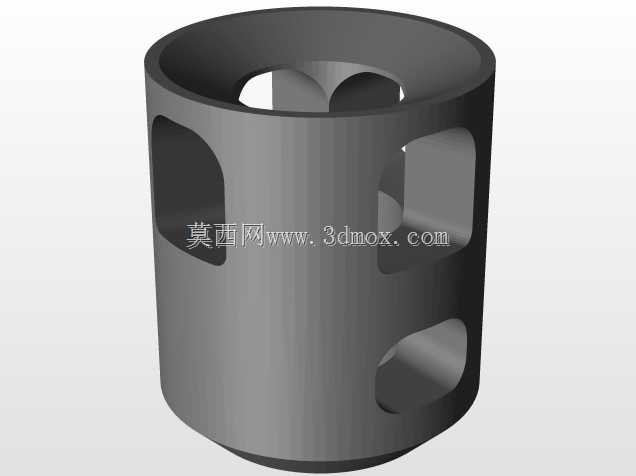

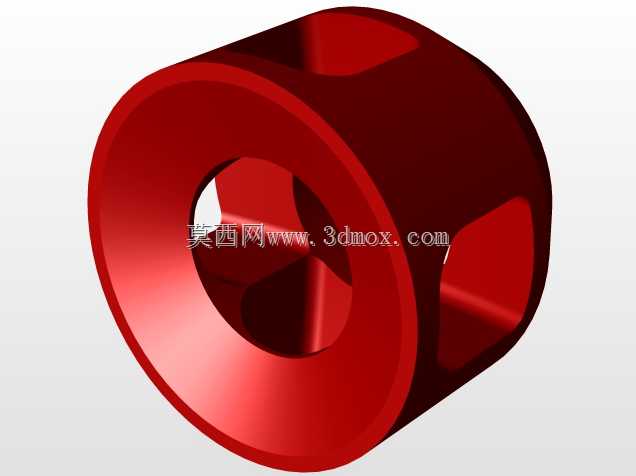

该结构核心面向易碎物品短距跌落防护场景，可作为科普教具演示能量吸收原理，也可拓展用于小型精密器件临时跌落防护工装，适配日常桌面高度的自由落体冲击工况，通过多组弹性支腿分散落地瞬间的冲击载荷，避免内部承载物直接承受刚性碰撞。整体采用笼式环形框架作为主体承载结构，外圈为闭合环形骨架，内圈设置承载位用于放置待防护物件，三组带弹性端头的支腿沿环形框架周向均匀分布，支腿自身采用带弧度的弹性杆件结构，落地时支腿先接触接触面，通过自身弯曲形变吸收冲击能量，端头的弹性球头进一步增大接触缓冲行程，避免支腿端部硬接触造成的应力集中。设计过程中先后迭代多版支腿刚度参数，最初版本支腿刚性不足，落地时框架形变量过大易触碰内部承载物，后续调整支腿截面尺寸与弯曲弧度，同时优化环形框架的环宽，增大碰撞时的形变行程，兼顾弹性吸能与结构限位需求，避免框架过度形变侵入内部承载空间。建模阶段先绘制内外环形骨架的基准草图，确定支腿的周向分布角度与安装点位，再通过扫掠命令生成带弧度的支腿实体，支腿与环形框架的连接位置做圆角过渡避免应力集中，最后装配端头弹性球头与内部承载固定结构。建模时需重点校核支腿的形变量边界，确保最大冲击下支腿弯曲形变后，框架最低点与内部承载位仍保留足够安全间隙，同时支腿的安装角度经过反复调整，保证任意角度落地时至少有两组支腿同时接触接触面，避免结构侧翻。结构采用刚柔结合的层压设计思路，刚性骨架维持整体形态，弹性支腿负责吸能，无需额外阻尼元件即可实现缓冲效果，整体尺寸适配常规桌面级3D打印成型范围，打印时可通过更换不同耗材调整支腿弹性系数，无需修改模型结构即可适配不同重量的承载物件，测试过程中验证了低填充率下的结构韧性，支腿扭曲成椭圆形态也不会发生断裂，满足反复跌落使用的强度需求。
