工业粘接用尖嘴点胶瓶结构建模

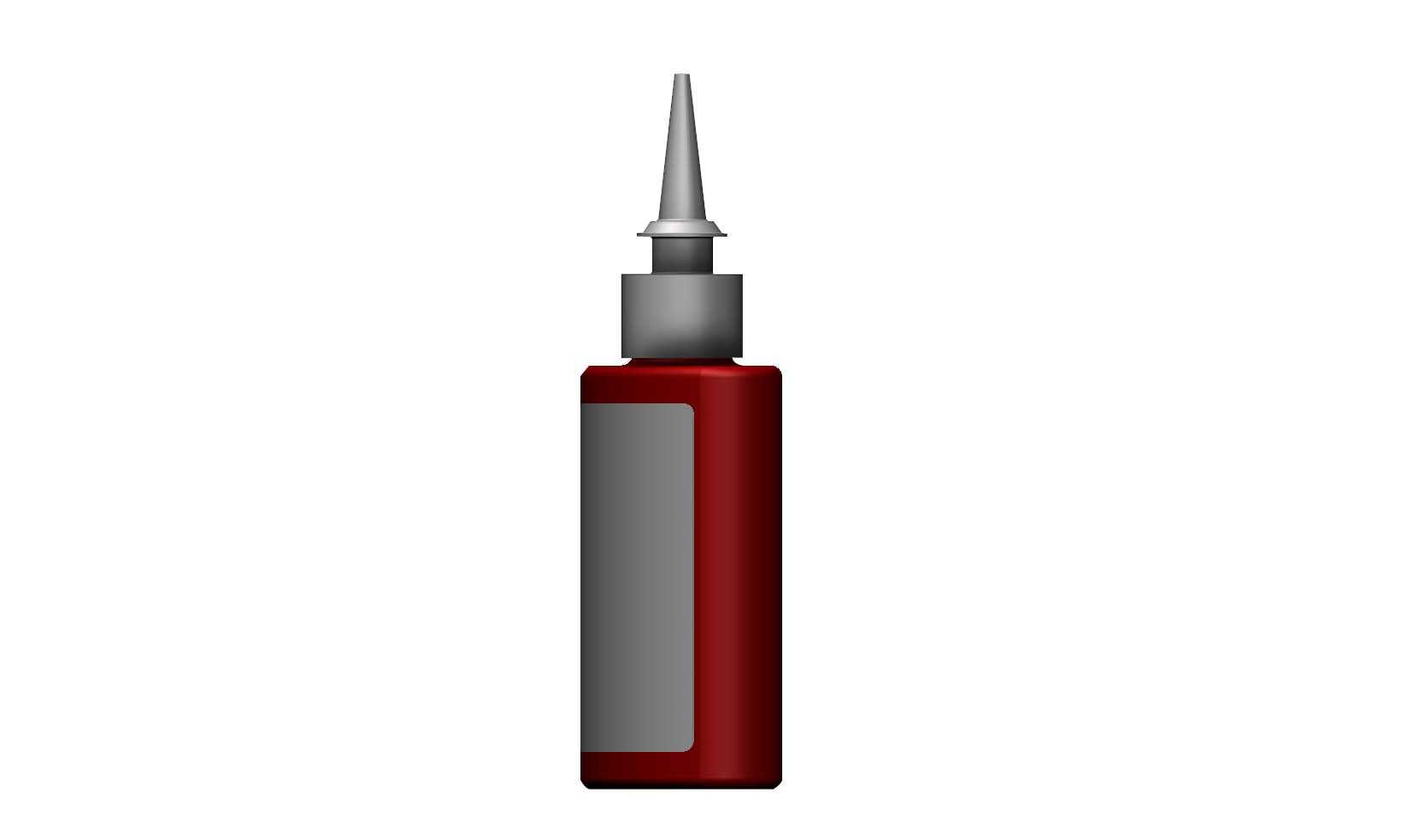

日常做装配工艺配套的工装治具、自动化点胶工位布局时，经常需要用到这类小容量尖嘴胶瓶的三维数模，用来做装配干涉检查、工位物料摆放模拟，避免产线布局时胶瓶和周边夹具、工件产生空间冲突。这个50ml规格的胶瓶，是工业装配现场最常用的厌氧胶、瞬干胶包装容器，尖嘴出料的结构能精准控制出胶量，减少粘接过程的胶液浪费，也能避免胶液污染非粘接区域，在五金装配、电子元器件粘接、小型机械零部件锁固场景里使用率极高。建模的时候最先确定的是瓶身的主体轮廓，先绘制瓶身的矩形截面做拉伸，瓶身侧面预留的标签区域做了等距凹面处理，还原实际产品的标签粘贴位结构，避免后续做渲染或者装配演示时标签贴图出现错位。瓶肩位置做了渐变圆弧过渡，没有用生硬的直角衔接，一方面是还原实际吹塑成型的工艺特征，另一方面也能避免数模在装配仿真时出现尖锐边的干涉报错。瓶颈和尖嘴部分是建模的重点，先做瓶颈的圆柱凸台，再衔接锥形的尖嘴结构，尖嘴的出料口做了微小的通孔处理，还原实际出胶的通道结构，尖嘴和瓶颈衔接的位置做了一圈限位凸台，用来匹配瓶盖的旋合限位，做装配模拟的时候能准确还原瓶盖拧合的行程位置。整个建模过程先从整体尺寸基准入手，先确定瓶身总高、瓶身截面长宽的核心尺寸，再拆分瓶身、瓶颈、尖嘴、标签位几个独立特征逐步细化，所有圆角特征都按照实际吹塑产品的脱模圆角设置，没有做不符合工艺的极小锐角。做这类包装容器的数模，核心是要把控好安装边界尺寸，也就是瓶身最大外径、总高度、尖嘴伸出长度这些关键尺寸，在做产线物料盒排布、点胶机构夹爪设计的时候，这些尺寸直接决定夹爪的开合行程、物料位的开孔大小，要是尺寸偏差过大，后续做机构设计就会出现夹取不稳、物料放不进定位孔的问题。建模时没有做过多的冗余特征，把影响装配和选型的核心结构都做了还原，既保证数模的轻量化，在大型装配体里调用不会卡顿，也能满足结构校验、装配演示、渲染出图的各类使用需求，不管是做装配说明书的配图，还是做点胶工位的布局仿真，都能直接调用匹配。
