双层卡接式电气接线端子结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:278889
  • 双层卡接式电气接线端子结构设计

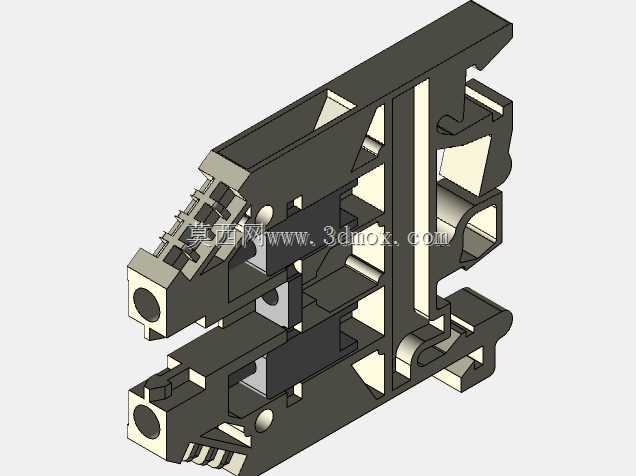

这类双层卡接式接线结构主要应用在工业控制柜、低压配电回路、现场设备信号转接场景中,用来实现多股导线的快速分接与固定,替代传统螺丝压接端子在小空间布线场景下的安装痛点,尤其适合柜内布线密度高、后期运维需要频繁改线的工况。实际使用时,导线剥除端部绝缘层后直接推入对应接线位,内部的弹性卡爪会自动咬合导线铜芯,实现可靠的电气导通与机械抗拉,不需要额外拧动螺丝,能大幅缩短现场布线的作业时长,同时双层排布的结构可以在相同安装宽度下提升一倍的接线点位数量,有效节省柜内的导轨安装空间。

从结构设计角度看,整个零件采用对称式双层布局,上下两层的接线腔体结构完全一致,侧面设置的弹性锁扣是用来卡装在标准DIN导轨上的,不需要额外的固定螺丝,安装时对准导轨推入即可完成固定,拆卸时用一字螺丝刀撬动锁扣就能快速取下。内部的导电嵌件与绝缘本体之间设置了多道定位卡槽,避免长期使用过程中嵌件出现移位导致的接触不良,进线端的导向锥面能让导线插入时自动对准卡接位置,不会出现导线铜丝散丝顶偏内部结构的问题。建模过程中先绘制绝缘本体的单侧截面轮廓,通过拉伸生成基础实体,再对内部的接线腔体、卡爪让位槽、导轨锁扣安装位做切除特征,之后镜像生成另一侧的对称结构,再单独绘制内部金属导电卡件、弹性锁扣的零件,按照装配关系添加配合约束,检查各活动部件的行程是否存在干涉,尤其是锁扣的弹性变形行程、卡爪的开合范围,要保证实际装配后动作顺畅无卡滞。

安装边界上,该接线件适配标准35mmDIN导轨安装,整体宽度控制在单极端子的常规尺寸范围内,相邻端子之间可以通过侧面的拼接槽实现多极并排拼装,不需要额外的拼接附件,进线孔的尺寸适配2.5平方毫米及以下的多股或单股铜导线,接线后的拉脱力能满足低压电气连接的相关标准要求,绝缘本体的爬电距离与电气间隙也符合低压配电设备的绝缘要求,不会出现相邻回路之间的击穿风险。建模时需要重点关注绝缘件的壁厚均匀性,避免出现壁厚突变导致的注塑成型缺陷,所有转角位置都做了圆角过渡,既可以提升注塑时的熔体流动性,也能避免安装过程中锐角划伤操作人员的手部。
