JBL入耳式有线耳塞外观结构设计

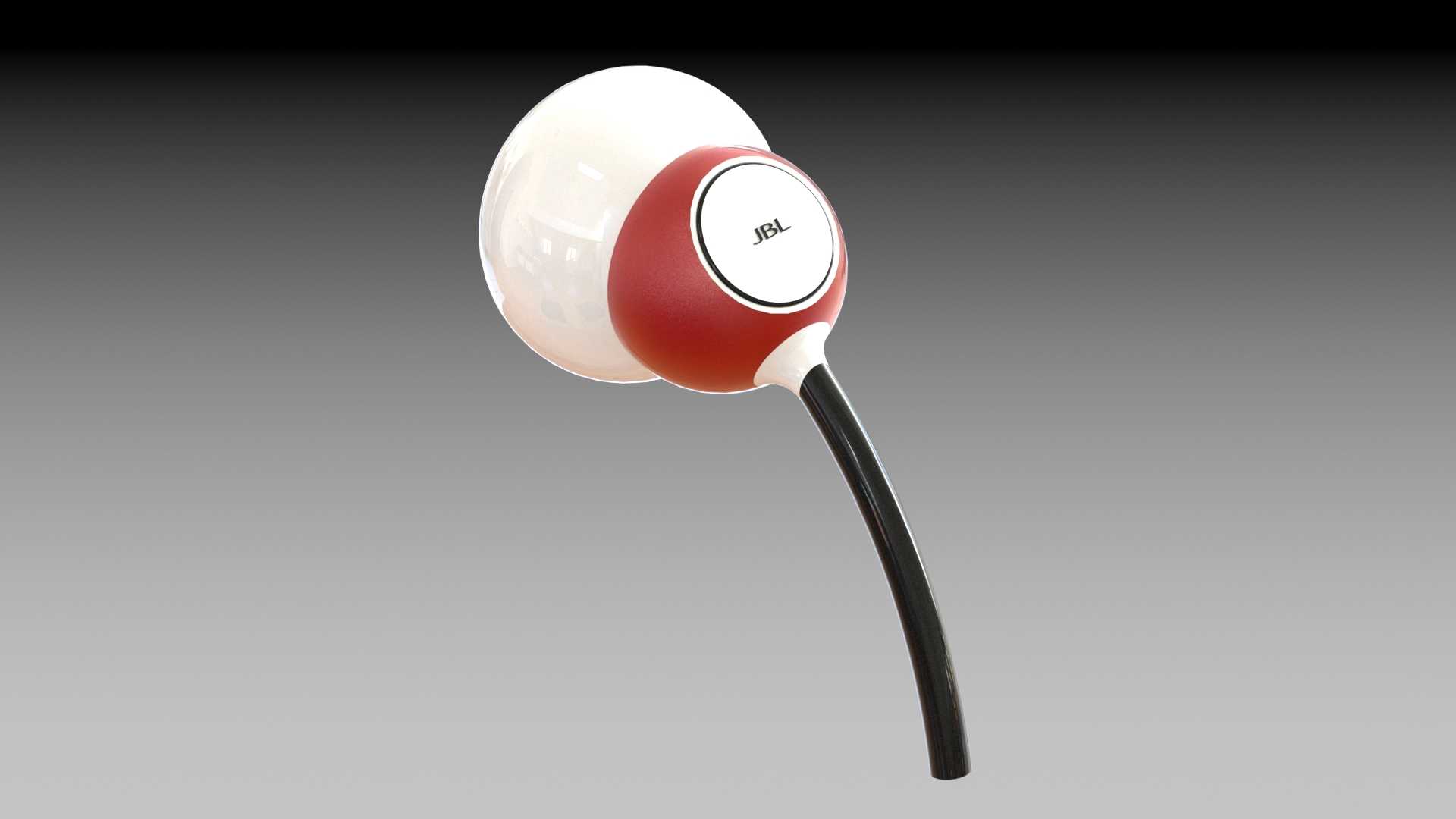

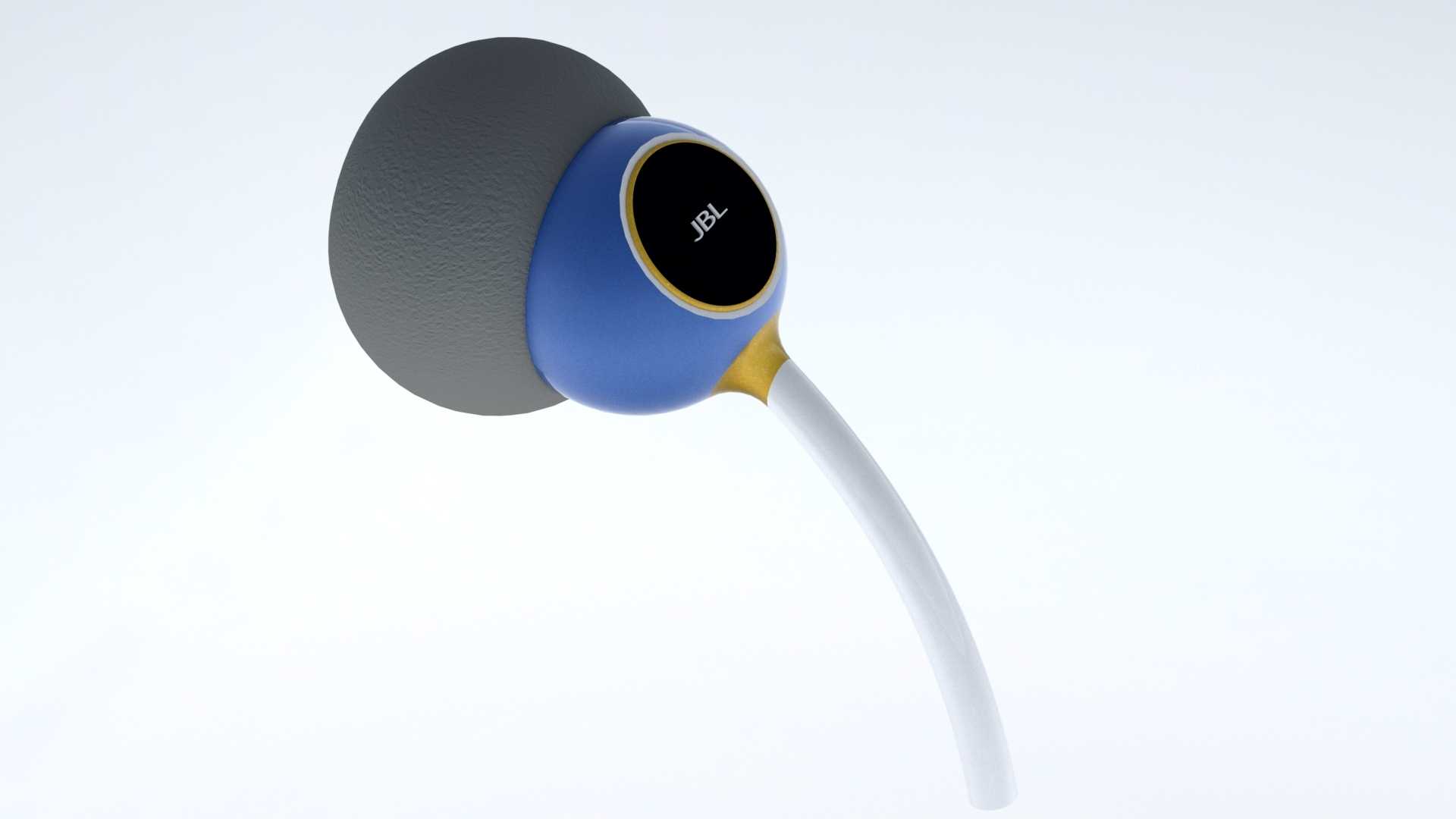

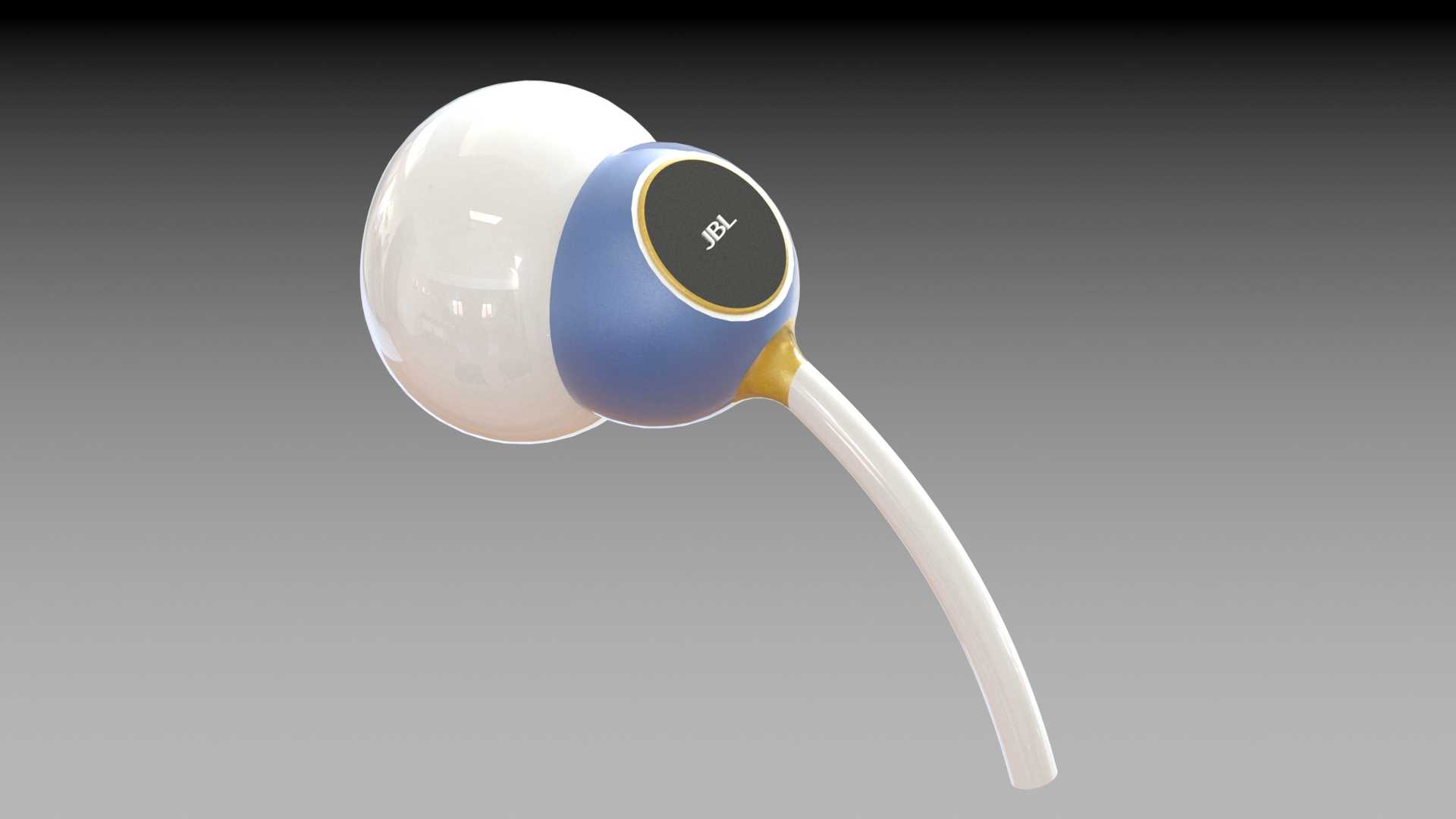

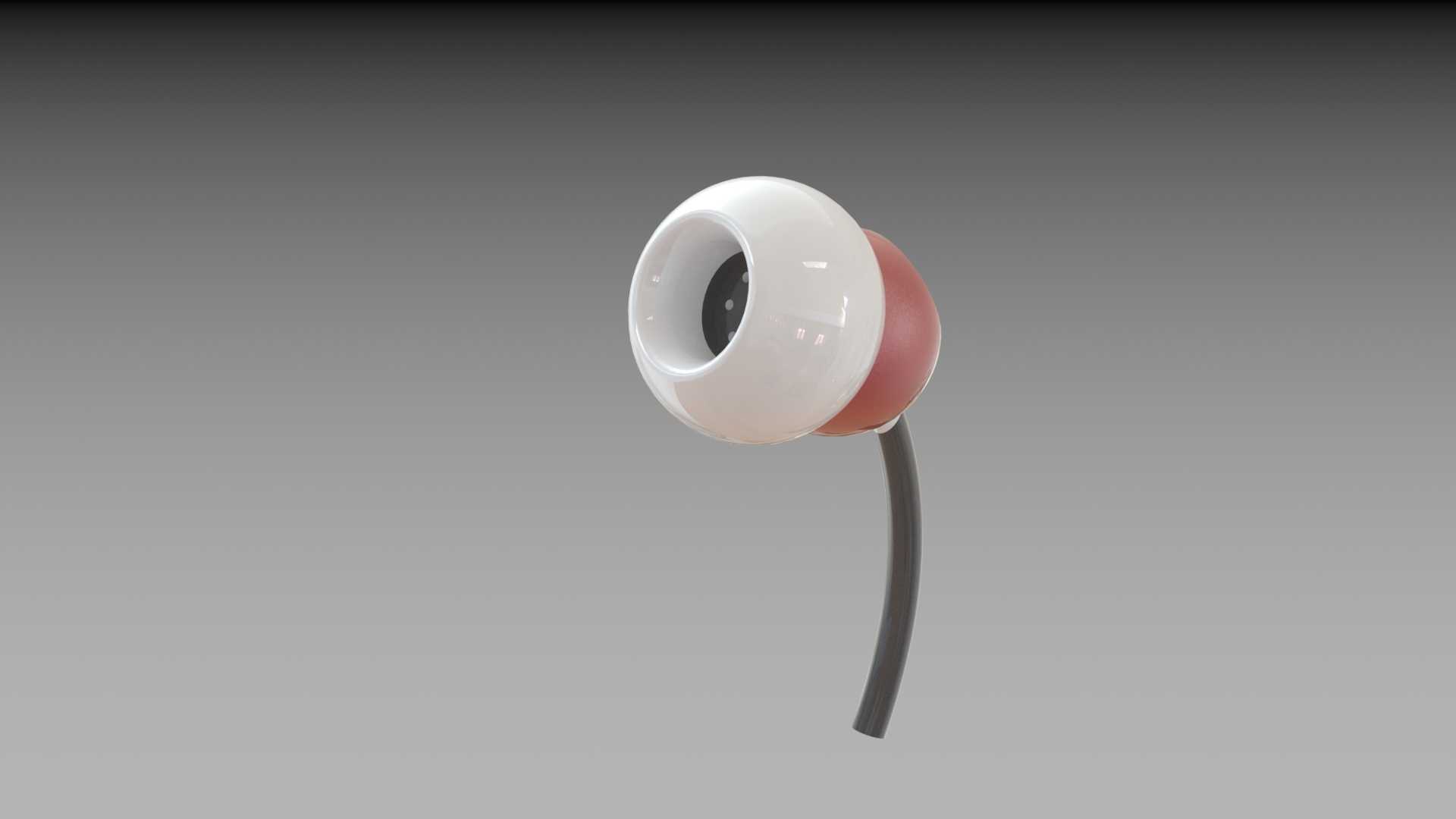

日常做消费电子结构建模时，入耳式有线耳机是很典型的小型曲面类练习与落地项目，这类产品的建模核心是平衡佩戴贴合度、外观辨识度与内部元器件排布的空间合理性，不能只追求曲面顺滑忽略实际装配边界。建模前先梳理实际使用场景的约束：这类耳塞需要适配多数人耳甲腔的轮廓，出音嘴的倾斜角度要贴合耳道走向，避免佩戴时产生硌耳感，线材出线位置要做应力释放结构，防止日常使用中线材反复弯折导致内部铜丝断裂。实际建模时先从核心基准面入手，先确定耳塞的整体中心轴线，也就是出音方向的基准轴，先画出耳塞前腔与耳套配合的卡位轮廓，这个位置的尺寸公差需要控制在较小范围，保证硅胶耳套安装后不会轻易脱落，同时不会因为过盈量太大导致装配困难。前腔的曲面构建优先用放样特征，先绘制不同截面的轮廓线，轮廓线的曲率要连续，避免曲面出现棱边，前腔靠近出音嘴的位置做微小的收腰处理，匹配耳道入口的轮廓，提升佩戴的密闭性，保证低频音效的呈现。耳机的后腔是外观辨识度最高的部分，这款JBL耳塞的后腔采用红白色拼接的圆润球形曲面，建模时先做整体的球形基础曲面，再通过分割线拆分出装饰片的安装区域，装饰片的位置要预留0.1mm的装配间隙，方便后续做丝印或者金属贴片的装配，装饰片上的品牌标识位置要居中，避免出现视觉偏移。线材出线位置的结构是建模的细节重点，不能直接做直角出线，要做一段长度8mm左右的渐变锥度尾塞，尾塞的硬度比线材稍高，和后腔衔接的位置做圆角过渡，分散线材弯折时的应力，尾塞内部要预留线材穿过的通孔，通孔直径比线材外径大0.2mm，方便线材装配同时不会出现晃动。整个建模过程中要随时检查曲面的曲率连续性，用曲率梳工具排查曲面的突兀拐点，所有外观面的圆角要统一做R0.3到R0.8的过渡，避免出现锐边。完成主体结构后，要做装配干涉检查，确认前腔、后腔、装饰片、尾塞、线材之间没有装配冲突，同时预留出声孔、调音孔的位置，出声孔的直径要匹配内部发声单元的尺寸，调音孔的位置要避开内部元器件的排布，保证声学性能的稳定。这类小型消费电子的建模，看似曲面简单，实则每一处轮廓都和实际佩戴体验、装配工艺、声学表现直接相关，不能只做外观的形似，要结合实际使用的需求调整每一处的尺寸与曲面弧度。
