创意井字框架嵌套纺纱机构结构设计

做机械结构设计久了，偶尔会跳出常规量产设备的思路，做一些偏向机构原理验证的创意结构，这个嵌套式的纺纱运动机构就是这类尝试的产物。常规纺纱设备的核心是给纱线施加稳定捻度同时完成卷绕，大多是固定工位的回转加卷绕复合运动，这个结构反其道而行之，把加捻组件嵌套在可做小幅度往复窜动的框架内，模拟出类似“坐立不安”的非稳态运动效果，本质上是验证非固定工位下加捻组件的运动稳定性，可用于特种纱线加工场景里的花式纱捻度测试——比如做结子纱、大肚纱这类需要周期性改变加捻张力的特殊纱线时，常规固定轴纺纱机构很难实现张力的无规则小幅波动，这个带十字交叉框架的嵌套结构，就能通过框架的多自由度微位移，给中心的加捻锭子提供可变的支撑边界，让纱线在加捻过程中获得随机的张力变化，织造出的面料会有更自然的肌理感。

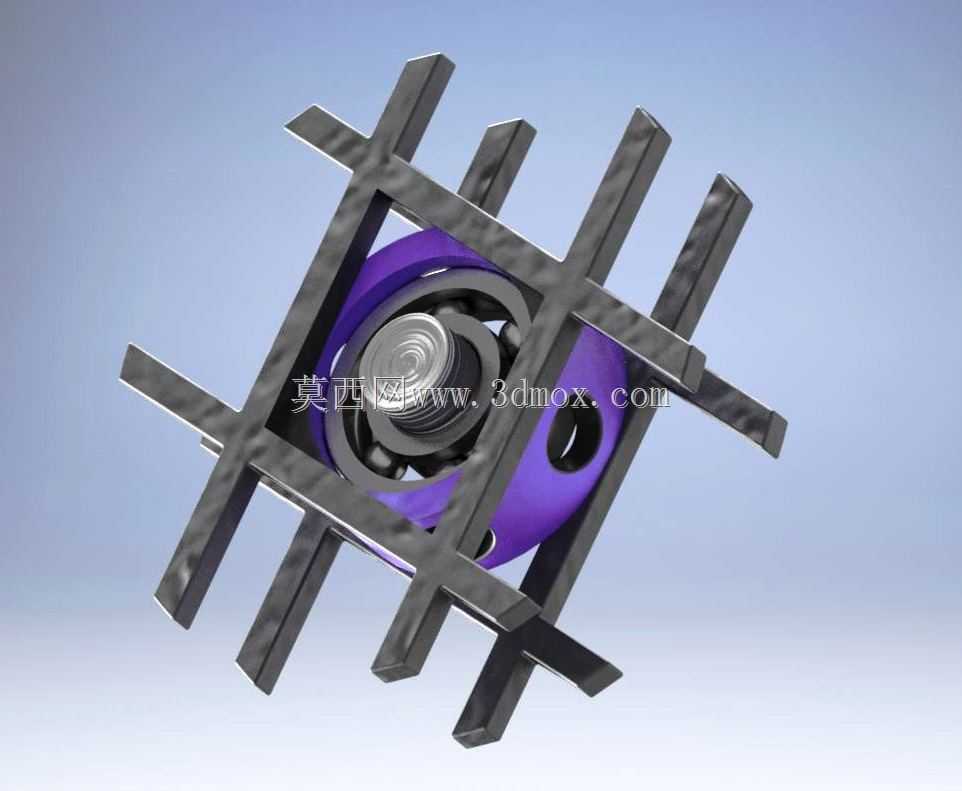

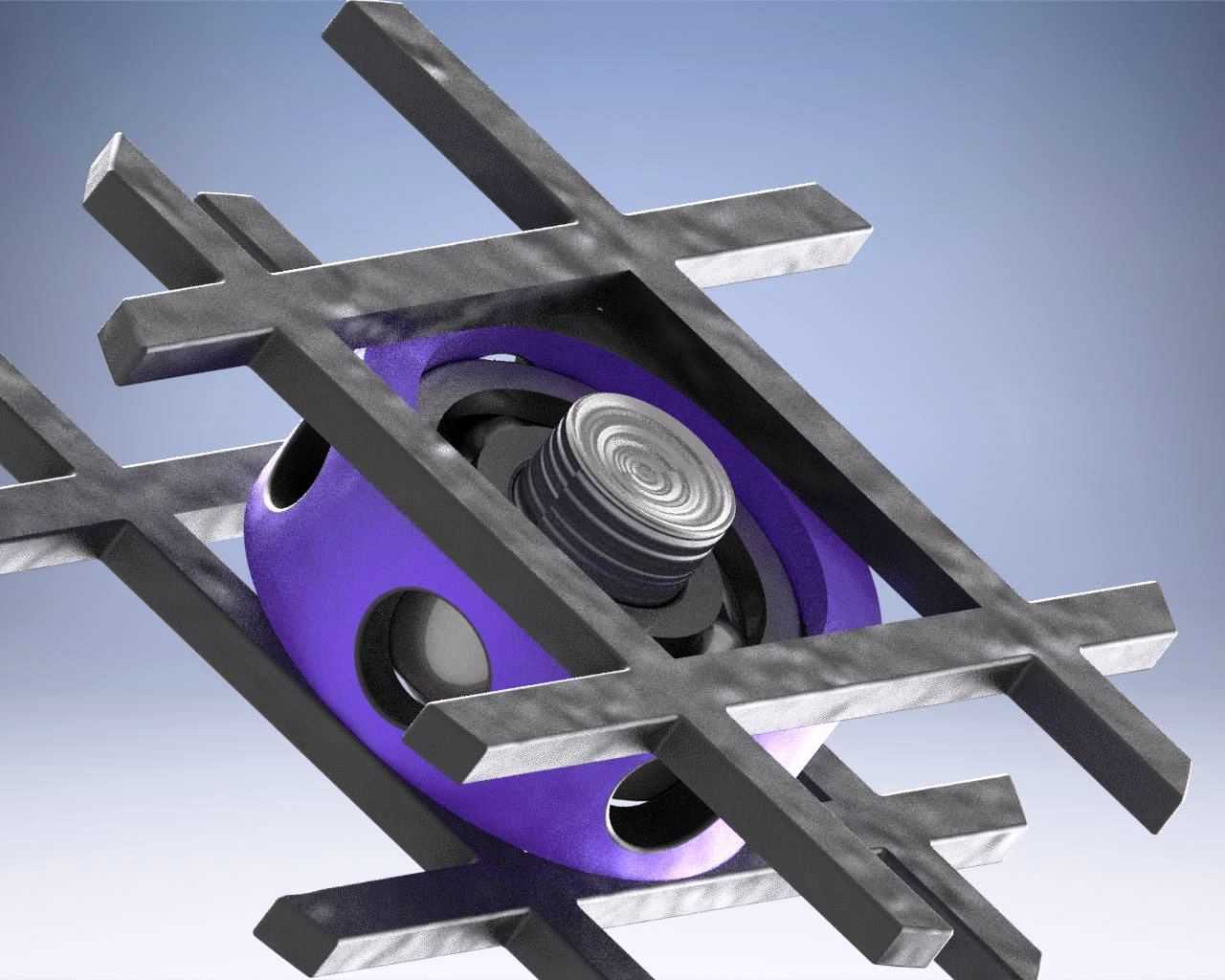

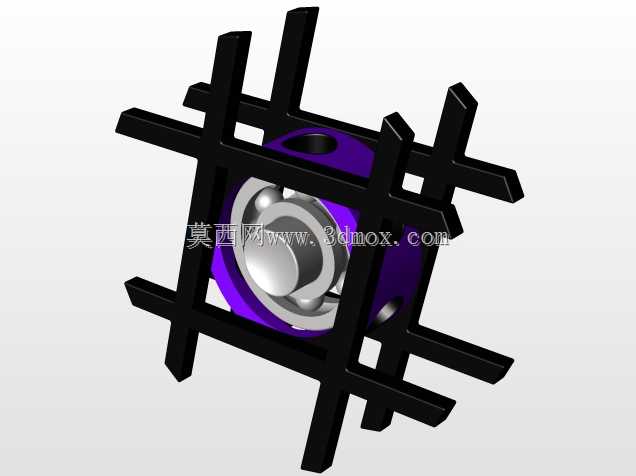

建模的时候先从中心的加捻锭子入手，先画锭子的阶梯轴轮廓，顶端的螺旋沟槽是走纱通道，要保证沟槽的圆角半径大于常用纱线直径的3倍，避免高速运动时刮断纱线，锭子中间的轴承安装位要严格按照深沟球轴承的标准配合公差做，轴的公差选k6，保证和轴承内圈的过盈量在合理区间。之后做中间的紫色嵌套环，这个环是连接锭子和外部框架的过渡件，环上均匀开了四个通孔，是和外部十字框架的连接销孔，销孔的位置度公差要控制在0.02mm以内，不然框架运动时会出现卡滞。外部的十字交叉框架是用等截面的方钢拼接而成，建模时先做单根方条的拉伸特征，再通过环形阵列得到四根交叉的杆件，杆件和嵌套环的连接位置做了沉台设计，避免连接销突出框架表面造成运动干涉。

整个结构的安装边界要注意，外部框架的最大外接圆直径控制在220mm以内，中心锭子的轴向窜动量预留了3mm的间隙，安装时要先把锭子和轴承组装到嵌套环内，再依次连接四根框架杆件，最后调整连接销的预紧力，保证框架既能灵活微晃又不会出现过大的间隙。实际测试时，这个结构在3000转/分的锭速下，框架的微幅振动不会传导到纱线卷绕端，反而能通过振动抵消一部分纱线的捻度不匀，适合小批量花式纱线的打样生产，后续如果要量产化改进，还可以在框架和嵌套环之间加装微型阻尼器，把振动幅度控制在更精准的区间内。
