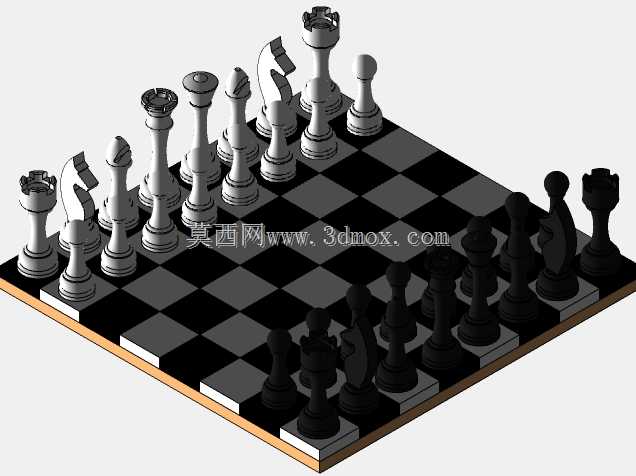

国际象棋全套棋子棋盘精细三维设计

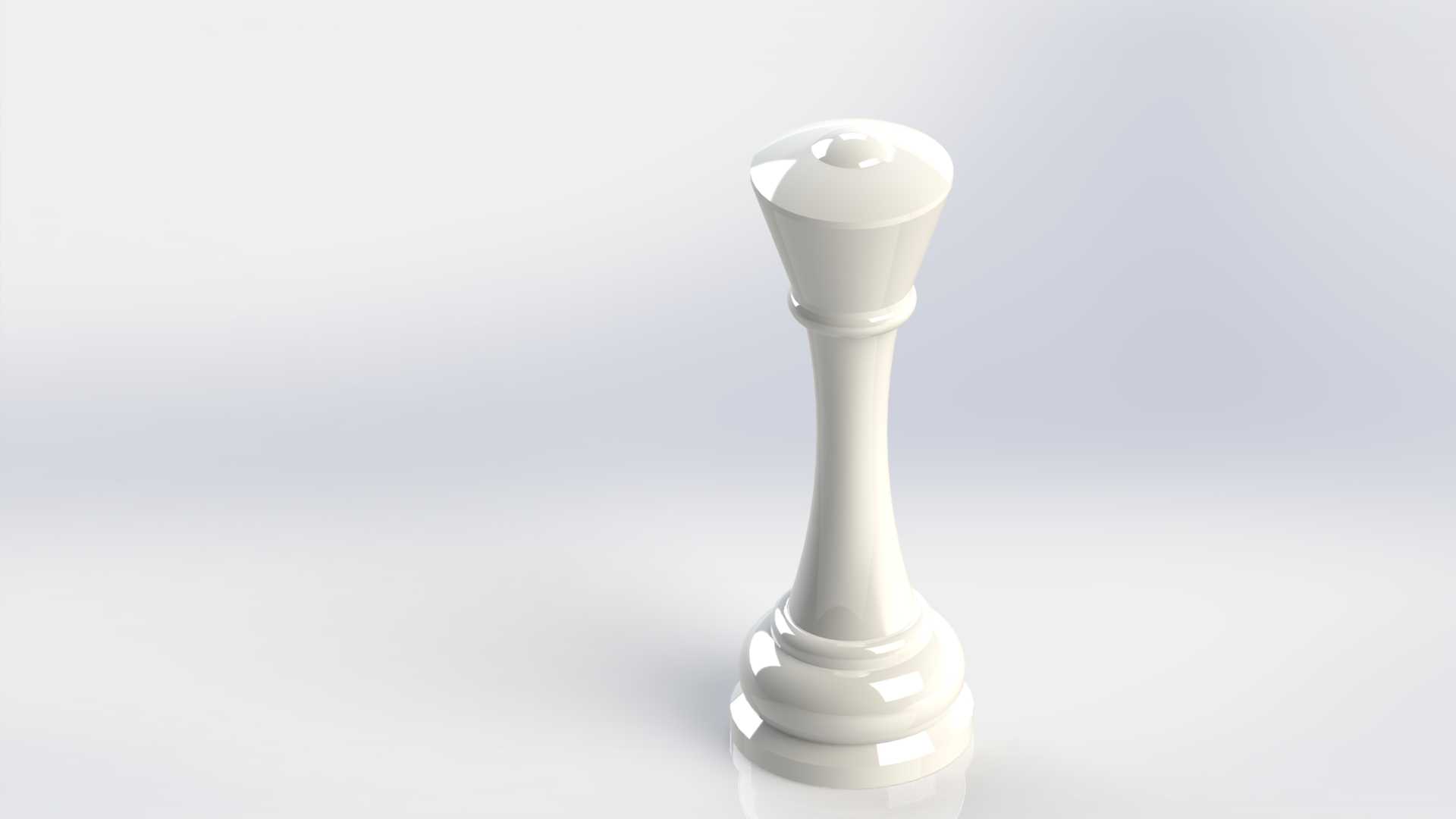

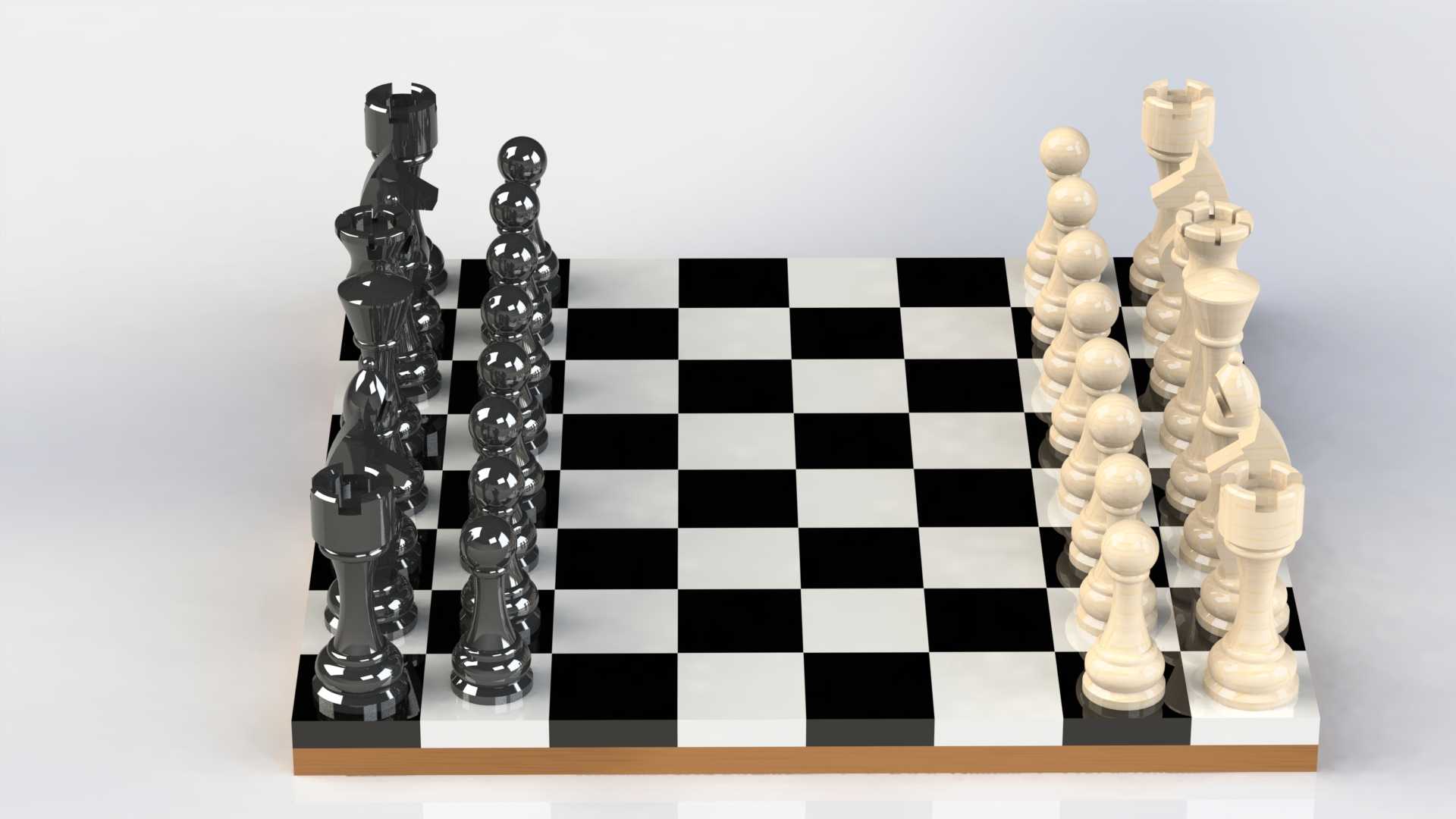

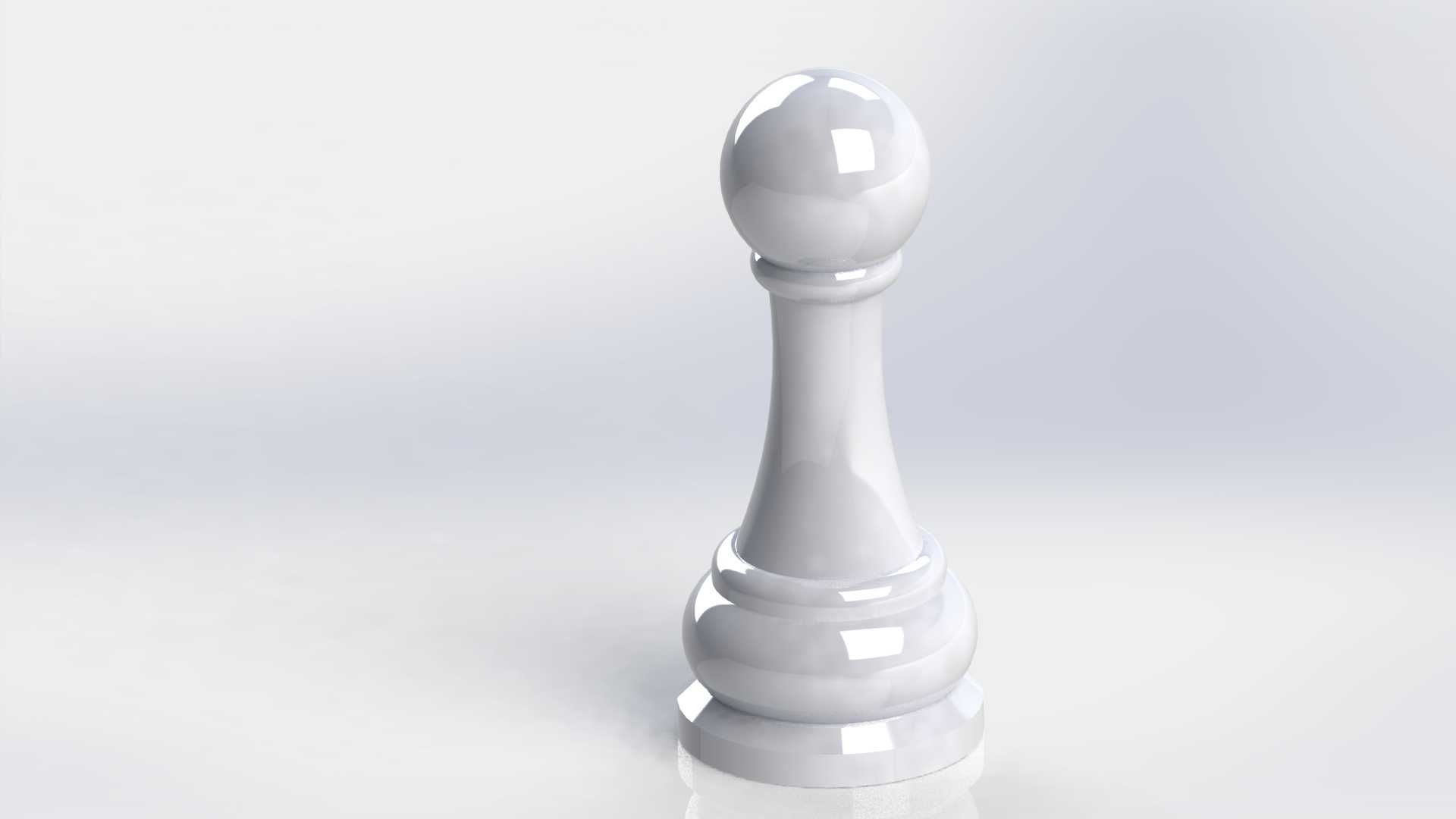

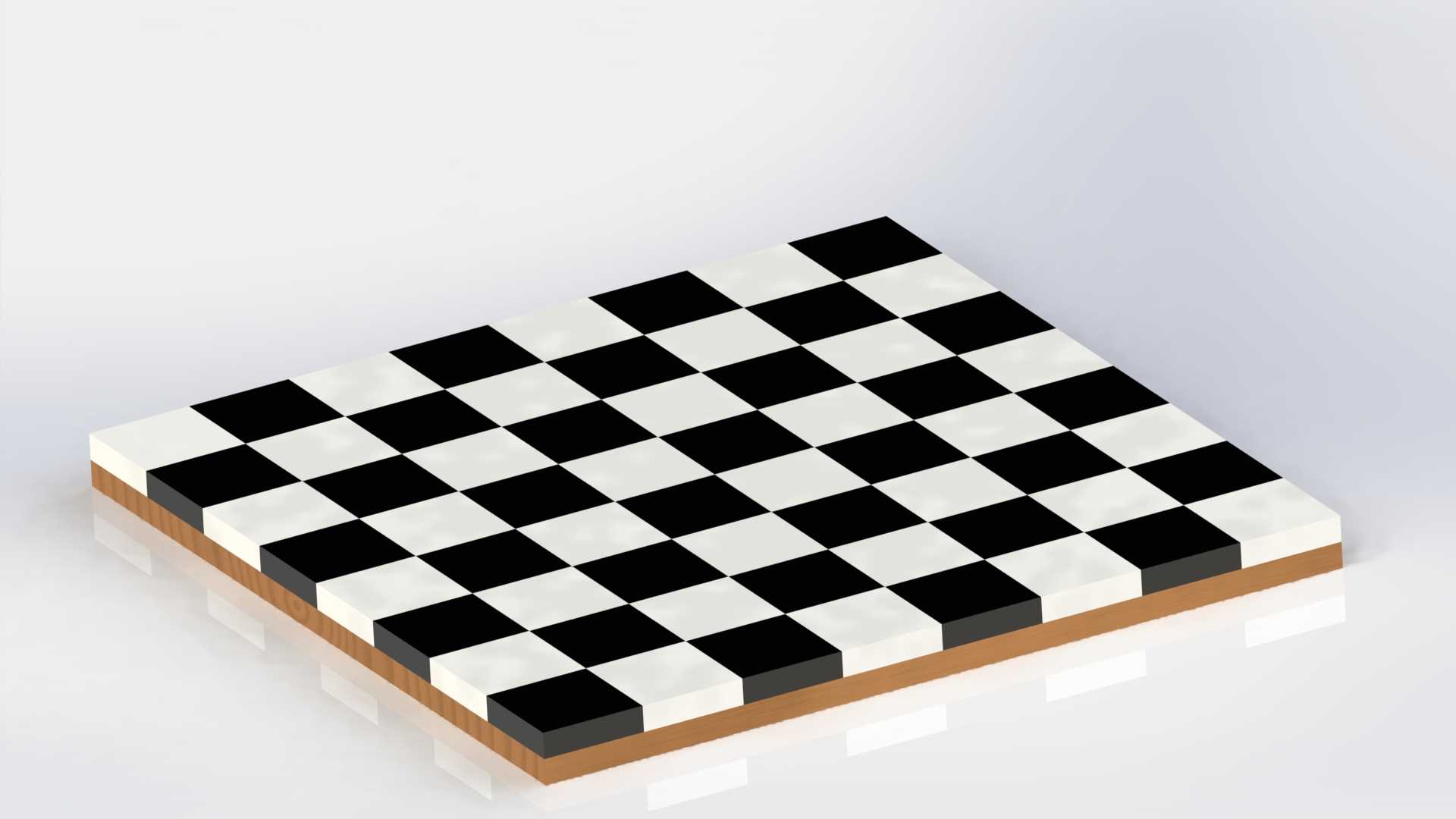

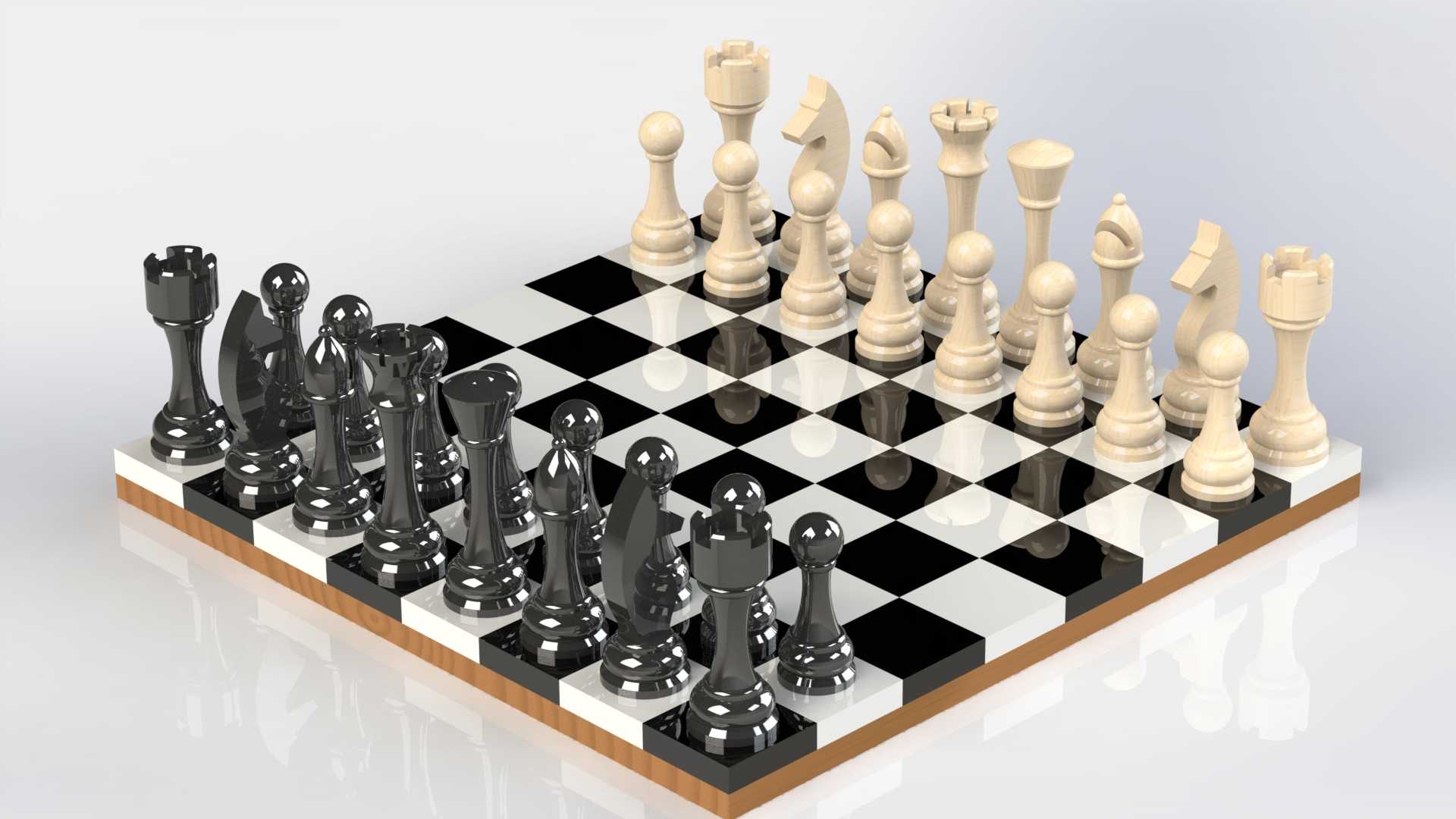

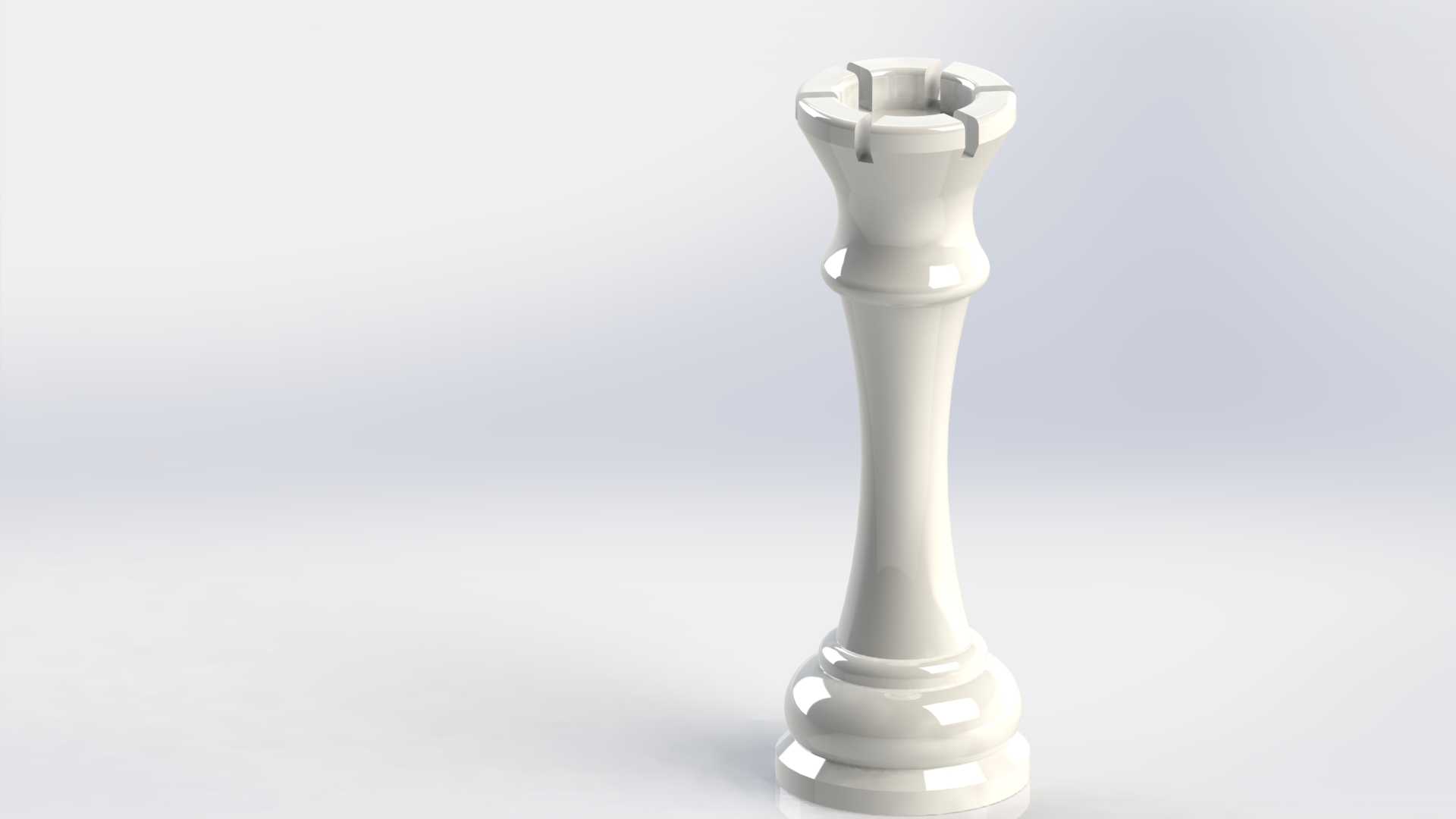

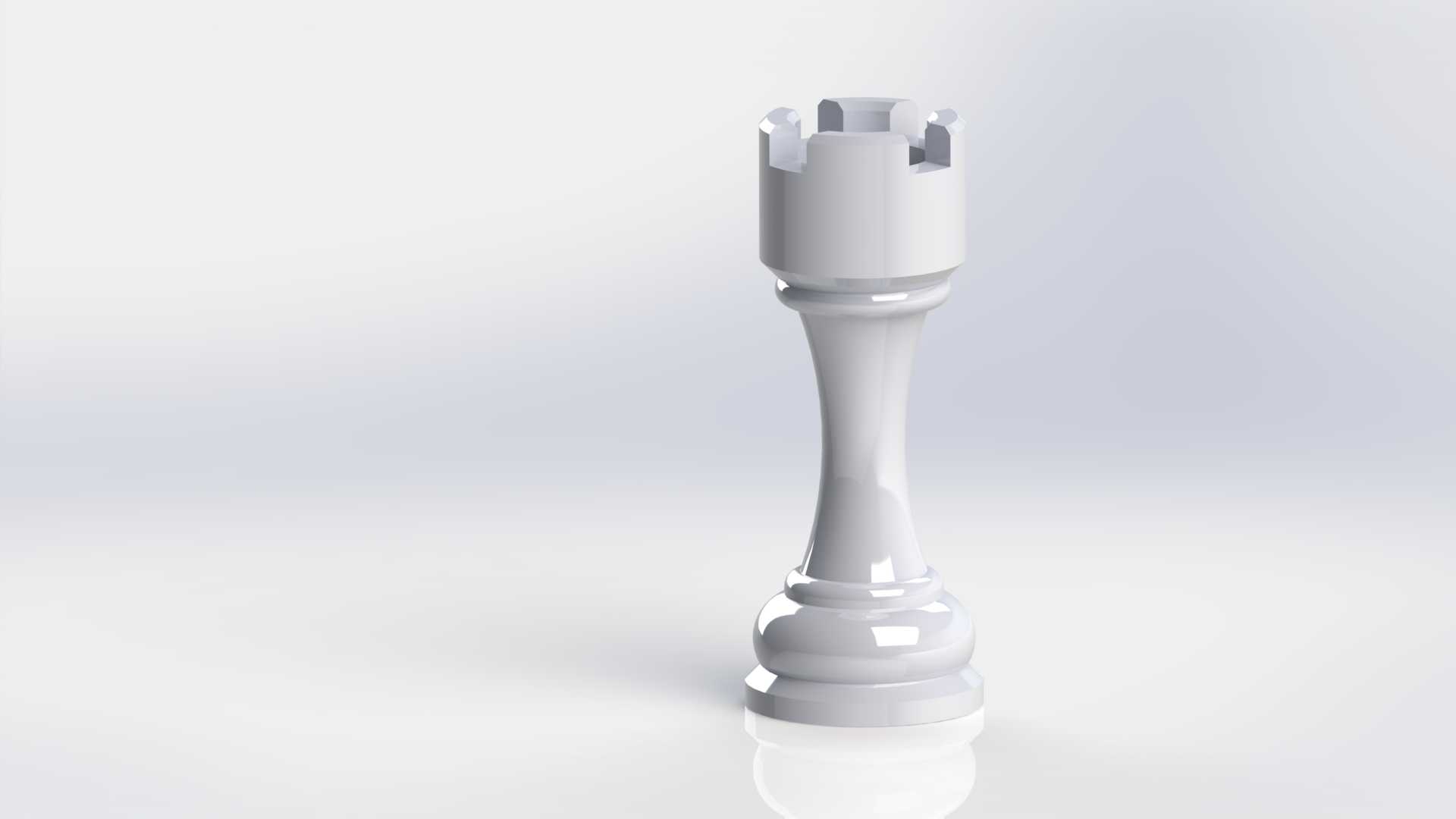

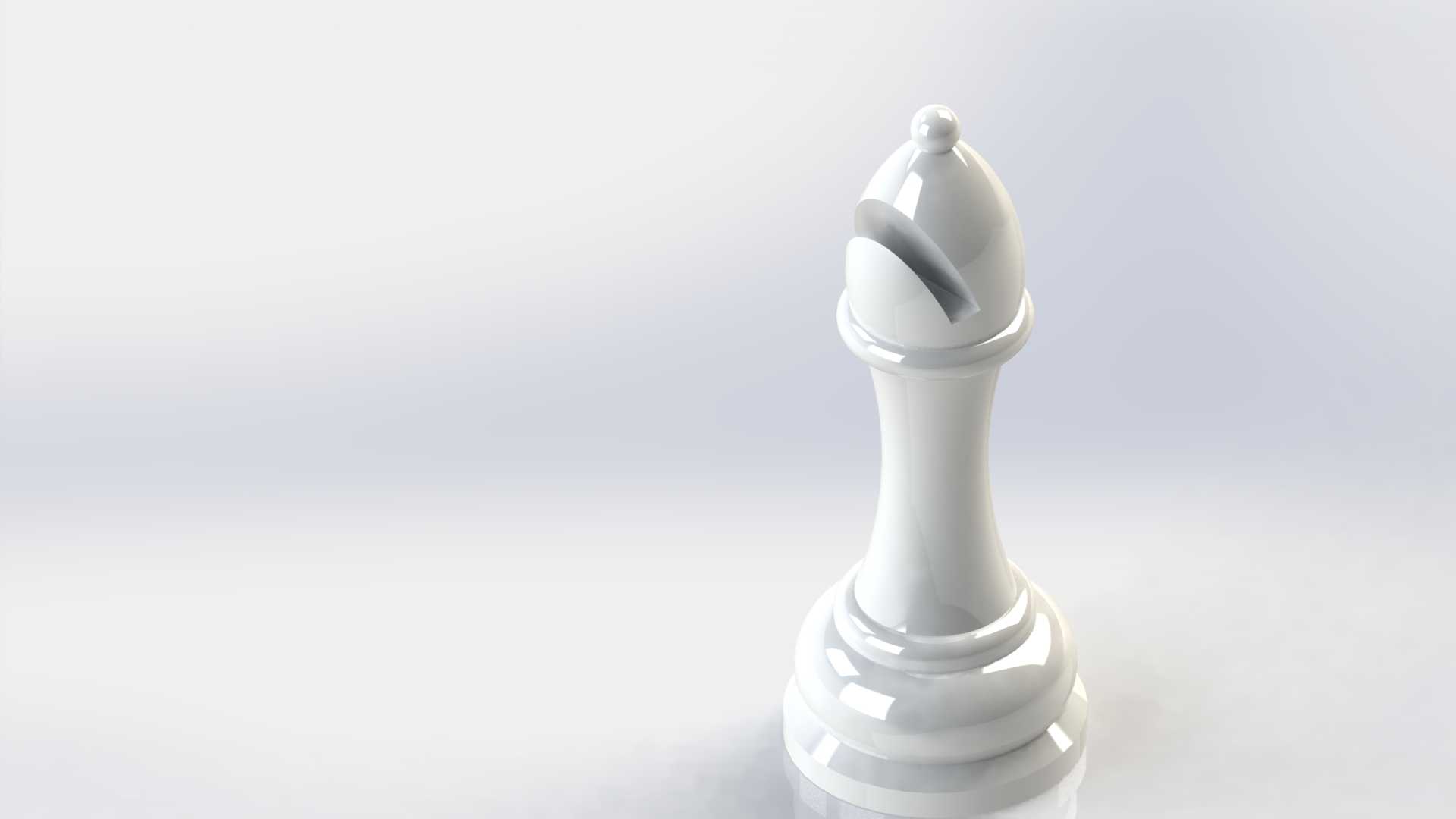

这套国际象棋的三维建模工作，最初是承接文创展示道具的定制需求展开的，这类成品常应用于高端商务礼品、桌面文创陈设、益智教具展示等场景，部分高精度渲染版本还可用于棋牌类产品的电商详情页视觉制作，避免实物拍摄的布光、修图成本。建模初期先梳理整套产品的结构边界，棋盘采用标准8×8黑白格布局，单格边长匹配常规竞赛用棋的55mm规格，整体棋盘外框预留15mm宽度的实木包边安装位，总厚度控制在20mm，底部预留3mm深度的防滑垫粘贴槽，完全匹配实物生产的装配公差要求。棋子部分严格遵循国际棋联的标准比例规范，王的总高设定为95mm，底部直径38mm，后、车、马、象、兵按比例依次递减高度，每个棋子底部都做了1.5mm深度的内嵌配重块安装腔，同时底部边缘做R0.8的圆角处理，避免刮花棋盘表面的印刷或贴面材质。建模过程中先从单个棋子的轮廓草绘入手，以兵为例，先绘制半剖面的样条曲线，重点把控棋子颈部、头部的曲面顺滑度，避免曲面出现褶皱、曲率突变的问题，通过旋转凸台生成基础实体后，再对顶部的球形装饰、底座的分层台阶做细节倒角，所有棋子的对称度公差控制在0.1mm以内，保证实物加工后放置不会出现歪斜。马的造型是整套建模的难点，需要先导入参考位图做背景衬图，绘制马头的侧面轮廓与正面轮廓，通过放样生成基础曲面后，对鬃毛、面部轮廓做曲面修剪与加厚，反复调整曲面的G2连续参数，保证渲染时的光影过渡自然。棋盘部分先绘制整体的方形基体，通过分割线命令划分出64个方格区域，分别赋予黑白两色的外观材质，外框部分做单独的实体建模，预留与棋盘主体的装配卡扣位，不需要额外粘接即可完成组装。建模完成后对整套模型做干涉检查，确认所有棋子放置在棋盘格中心时不会出现相邻棋子的碰撞，同时对每个零件做质量属性估算，匹配实物采用ABS注塑、金属压铸或者实木雕刻的不同材质密度参数，方便后续生产环节的成本核算。渲染环节重点调整材质的反射参数，黑色棋子采用亮面镀铬材质，白色棋子采用奶白哑光树脂材质，棋盘格做半哑光的漆面效果，外框模拟胡桃木的纹理质感，最终输出的渲染效果可直接用于产品宣传的视觉物料制作。
