鸡蛋落体防护蹦极缓冲吊索结构

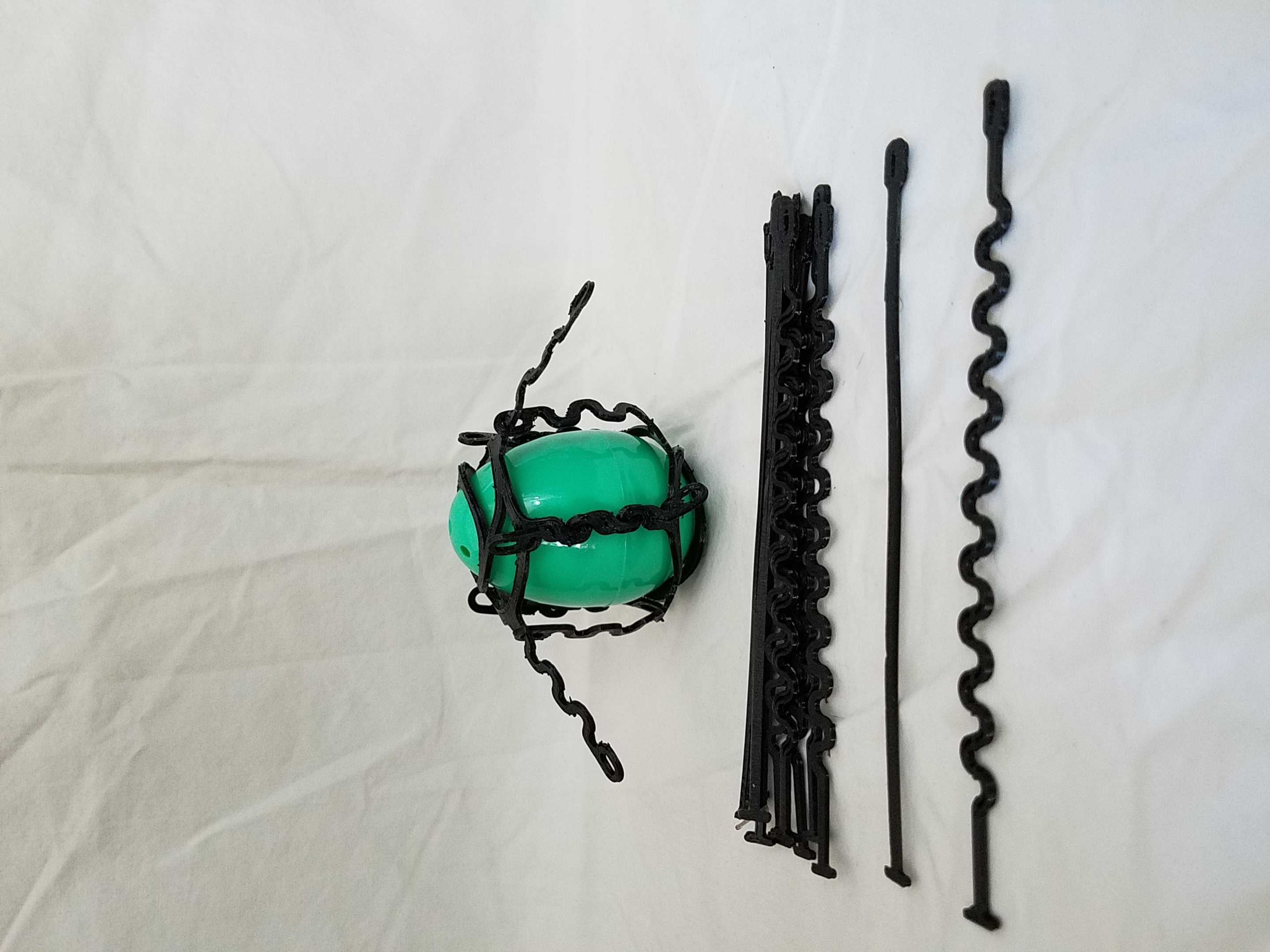

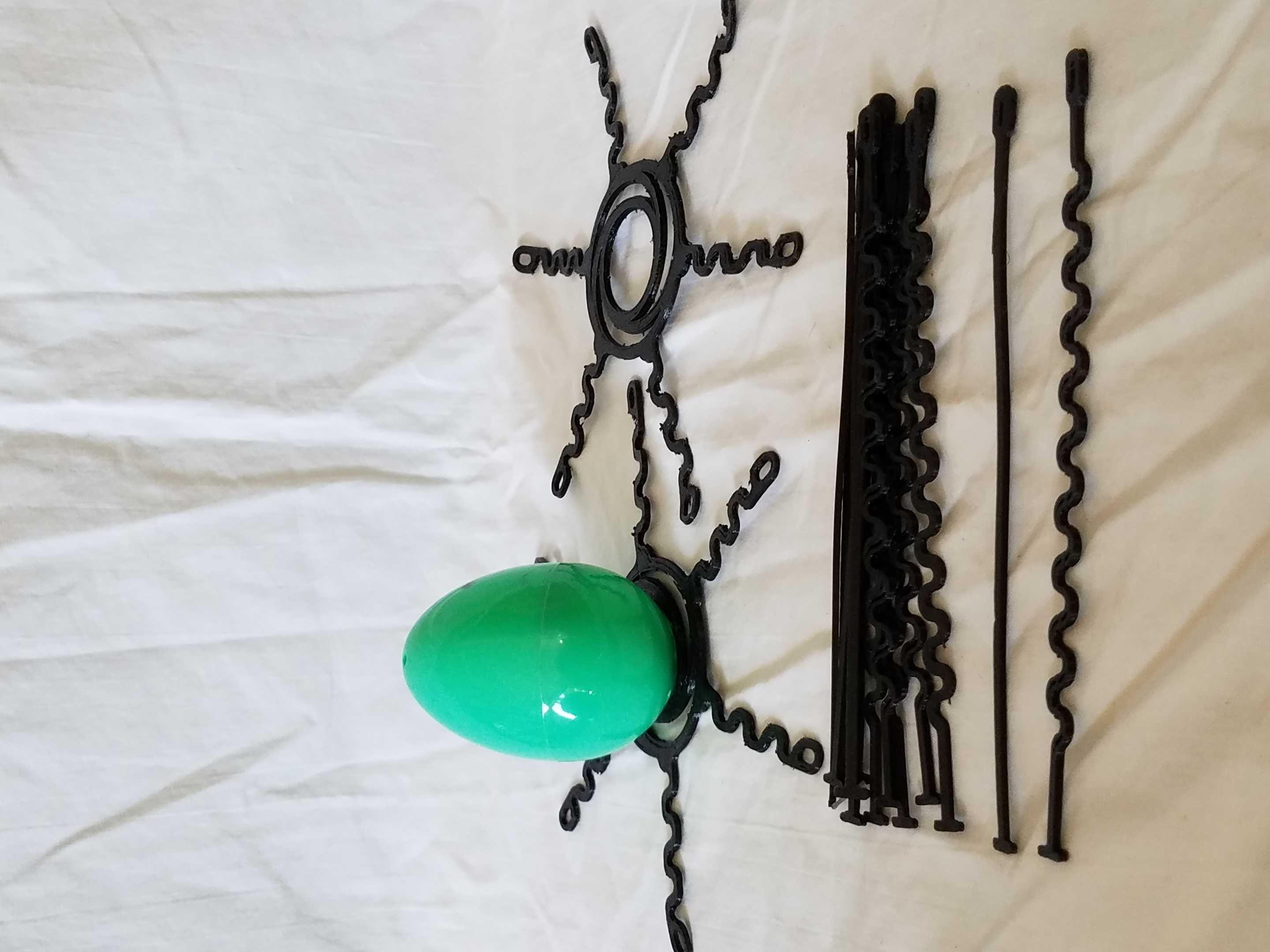

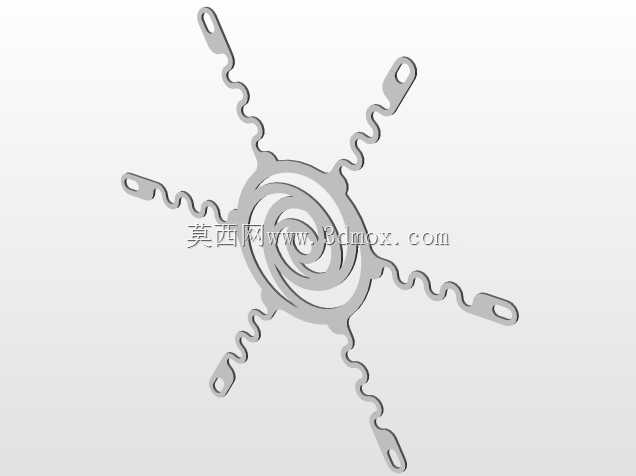

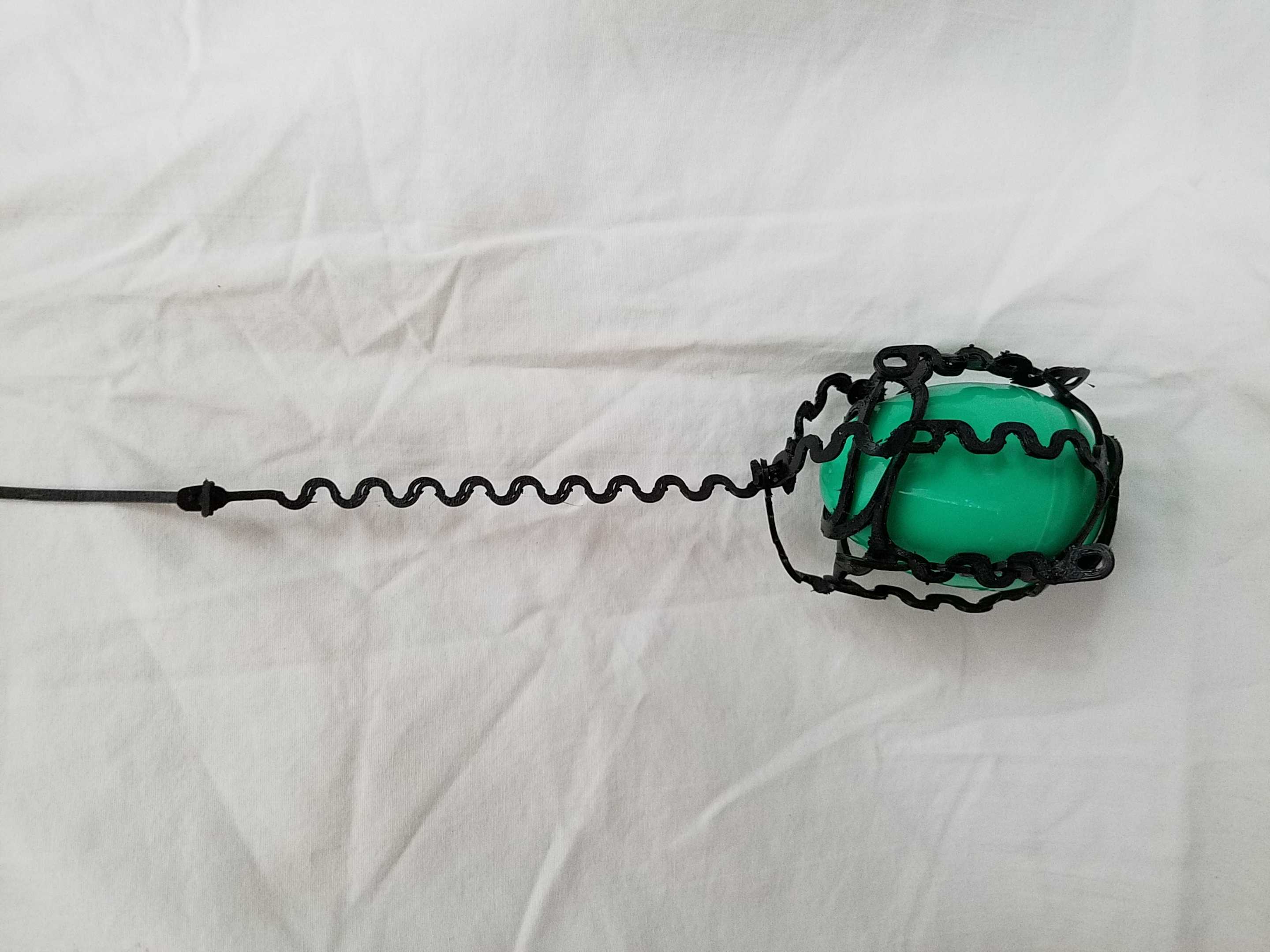

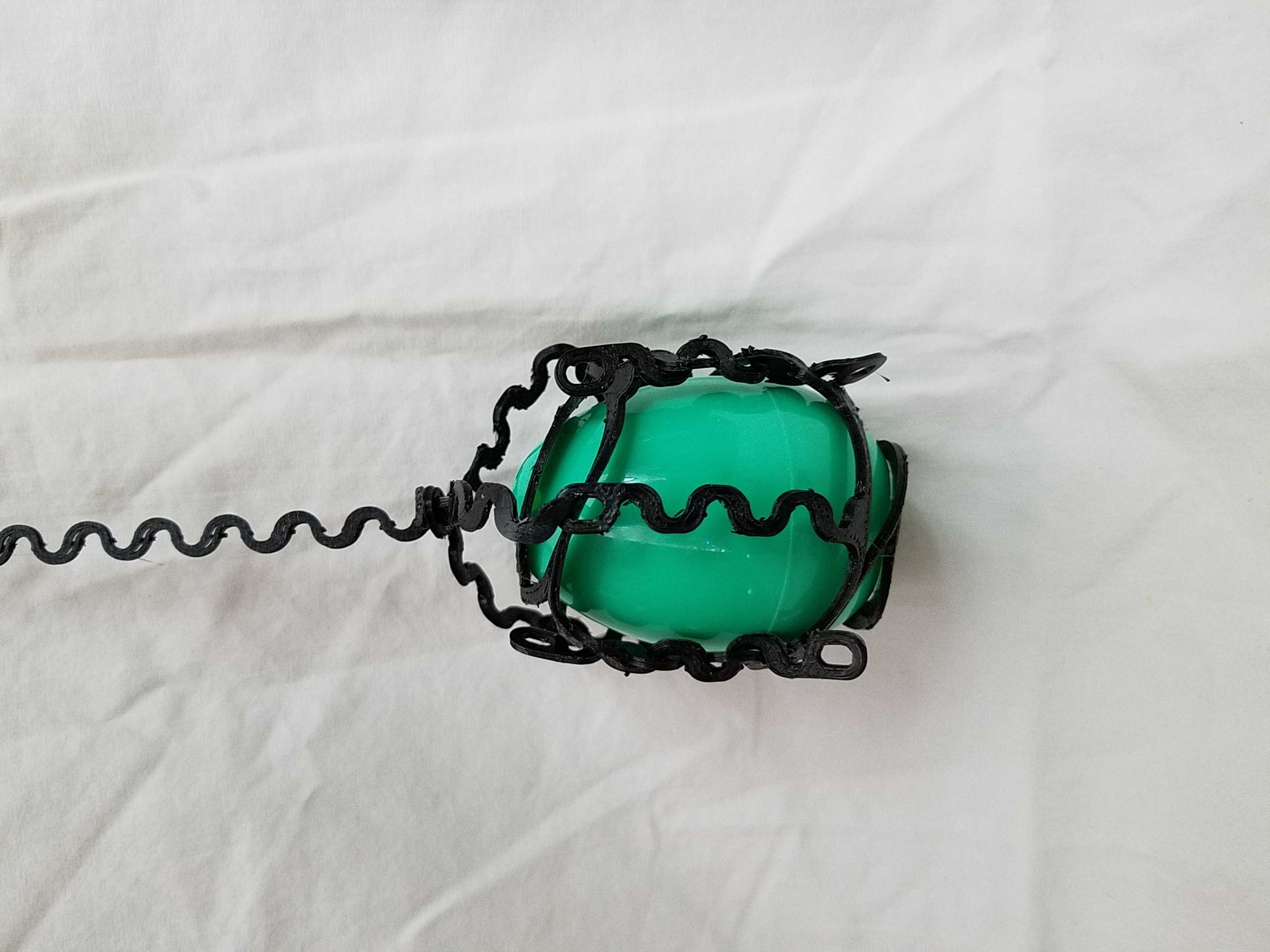

这款缓冲防护结构的核心应用场景是针对易碎物件短距坠落的防护验证，可拓展用于小型精密元器件转运过程的防跌落缓冲设计，也能作为教学场景中力学缓冲原理的具象演示载体。实际使用时，被防护物件被包裹在笼式框架内部，通过波浪形延伸的弹性吊索连接固定端，当物件发生坠落时，吊索的波浪形结构会逐步拉伸延展，通过结构形变逐级消耗坠落产生的动能，避免物件瞬间承受刚性冲击，笼式框架则通过多点接触约束物件姿态，防止物件在缓冲过程中脱出或发生局部应力集中。设计过程中优先考虑了缓冲行程与结构强度的平衡，笼体采用连续弯折的镂空框架结构，既保证足够的包裹约束范围，又尽可能降低结构自身重量，避免额外重量增大坠落冲击载荷；延伸吊索采用等距波浪弯折形态，每一段弯折结构都能在受拉时产生均匀形变，保证缓冲力全程平稳输出，不会出现力值突变。建模时先绘制被防护物件的基准外形作为参考，在物件外表面偏移出均匀的安全间隙作为笼体内轮廓边界，再沿轮廓绘制连续的笼体支撑路径，通过扫掠命令生成笼体的实体结构，之后延伸绘制吊索部分的波浪形路径，注意控制每段波浪的曲率半径一致，保证形变受力均匀，最后对所有弯折位置做圆角过渡，避免应力集中导致结构断裂。整体结构的安装边界需预留至少吊索原长1.5倍的拉伸空间，笼体内腔尺寸需比被防护物件大3-5mm，预留缓冲过程中的物件微动空间，避免结构与物件硬接触。建模过程中需反复验证吊索拉伸形变的模拟结果，调整波浪段的节距与线径，确保在额定坠落高度下，吊索的最大拉伸长度不会超出结构屈服极限，同时笼体的支撑筋条厚度需满足侧向约束强度，避免物件摆动时筋条变形过大导致防护失效。
