带平板支架的桌面立式扬声器结构设计

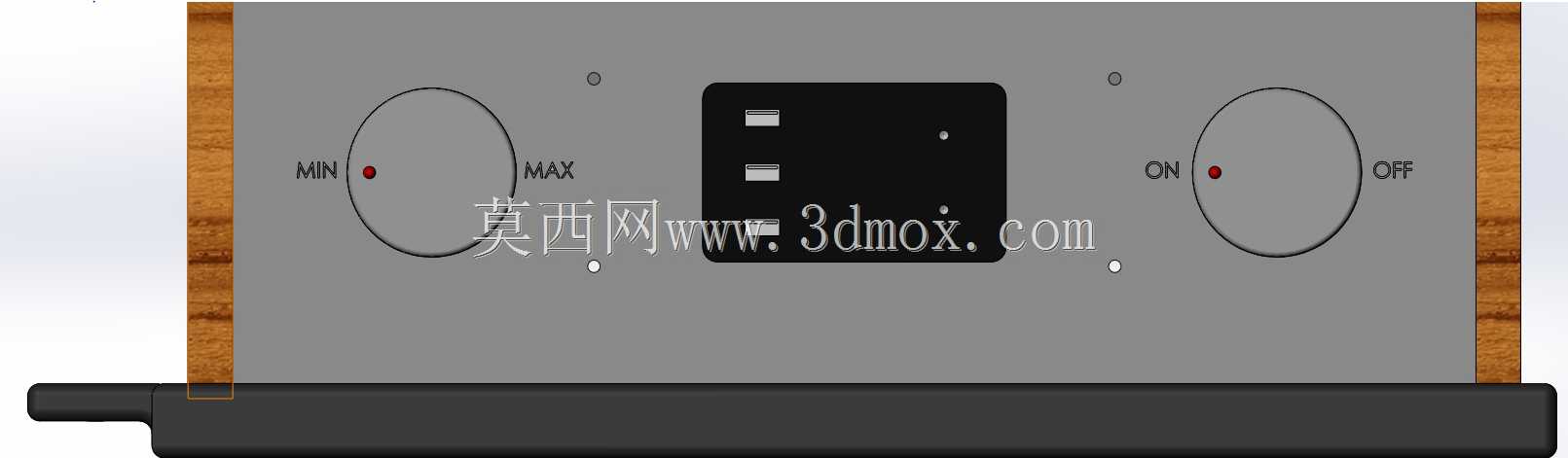

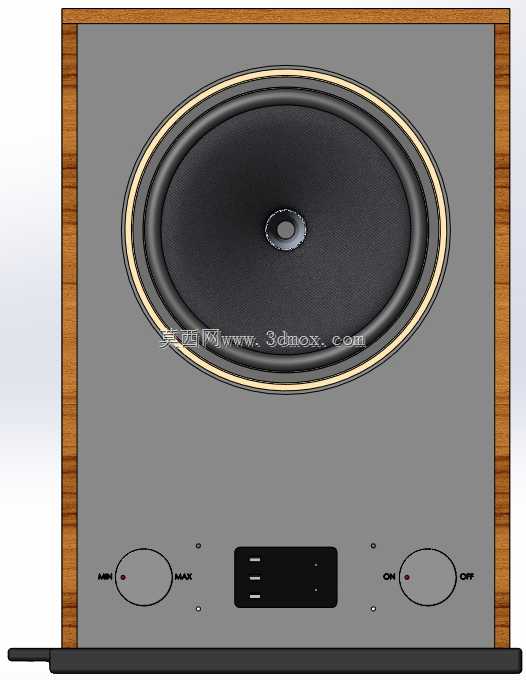

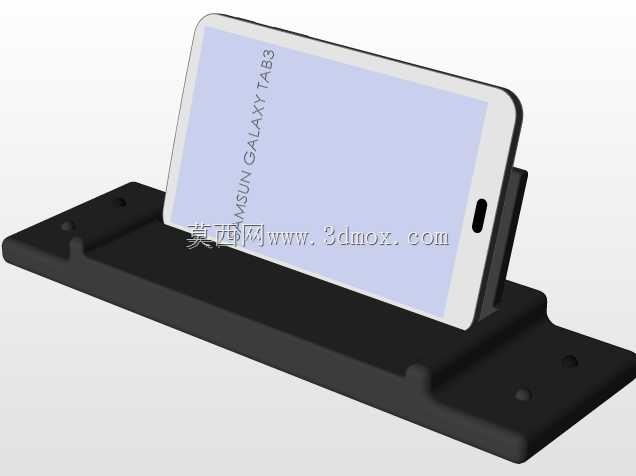

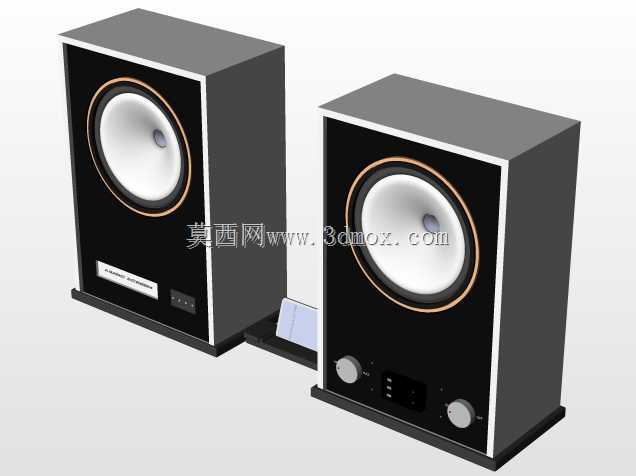

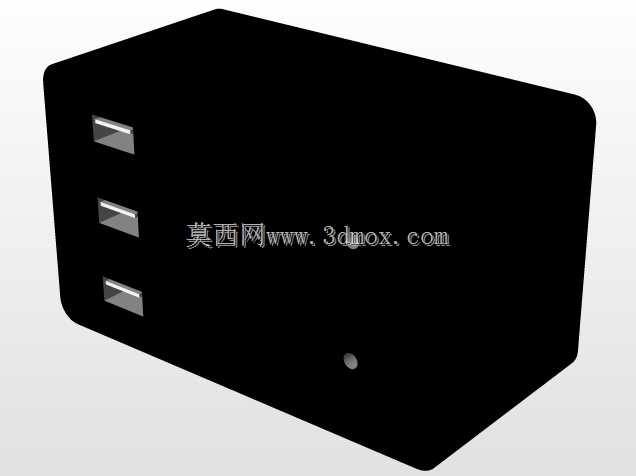

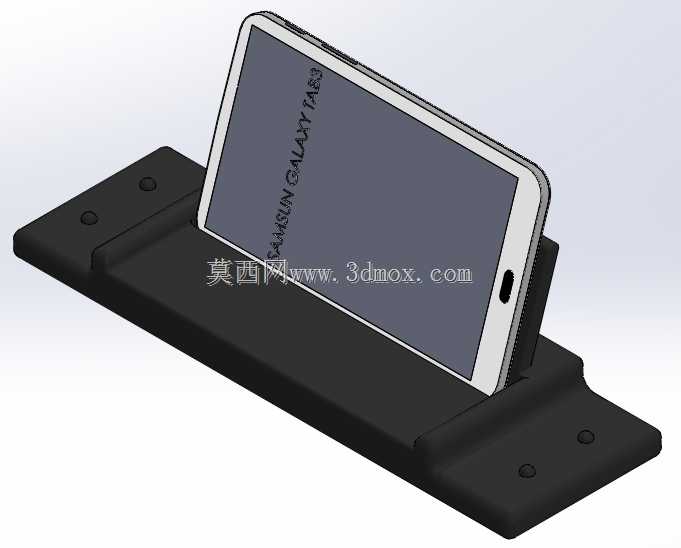

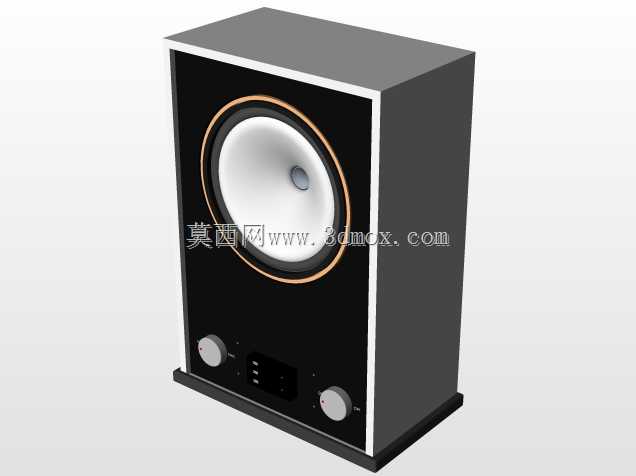

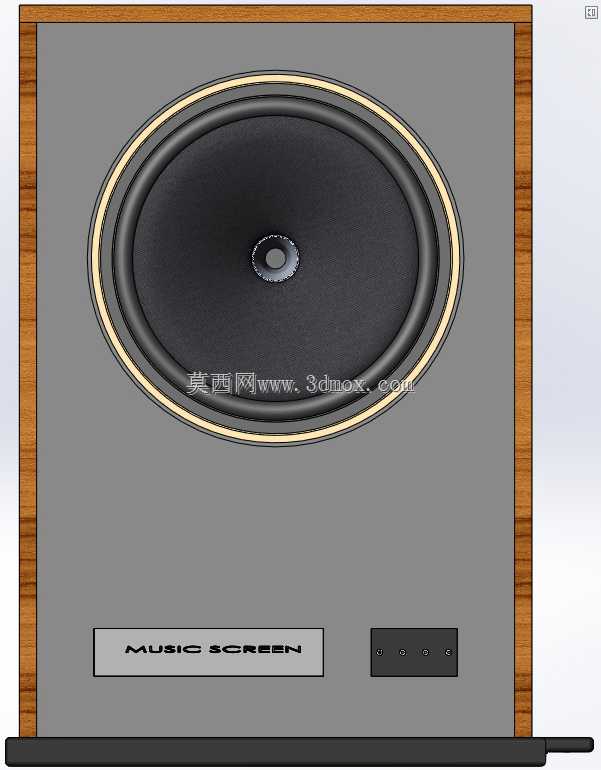

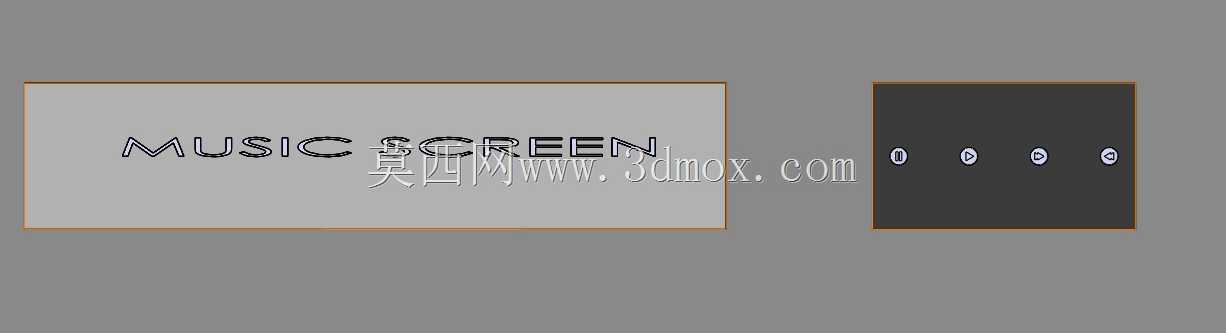

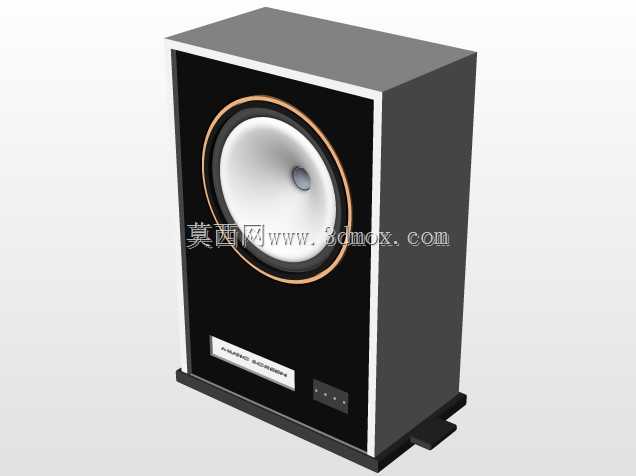

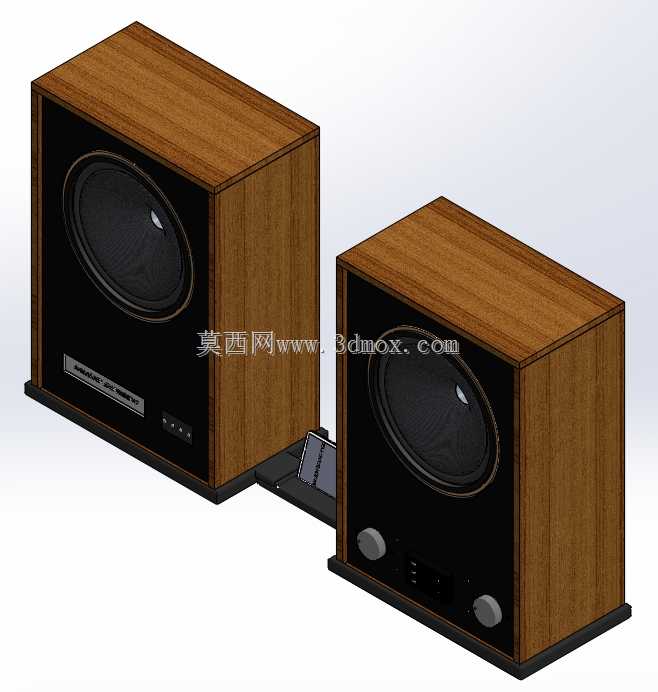

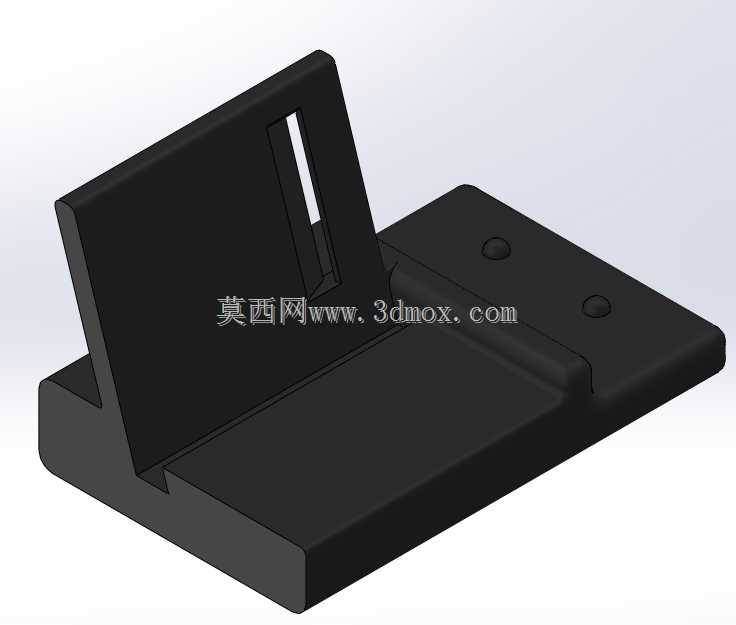

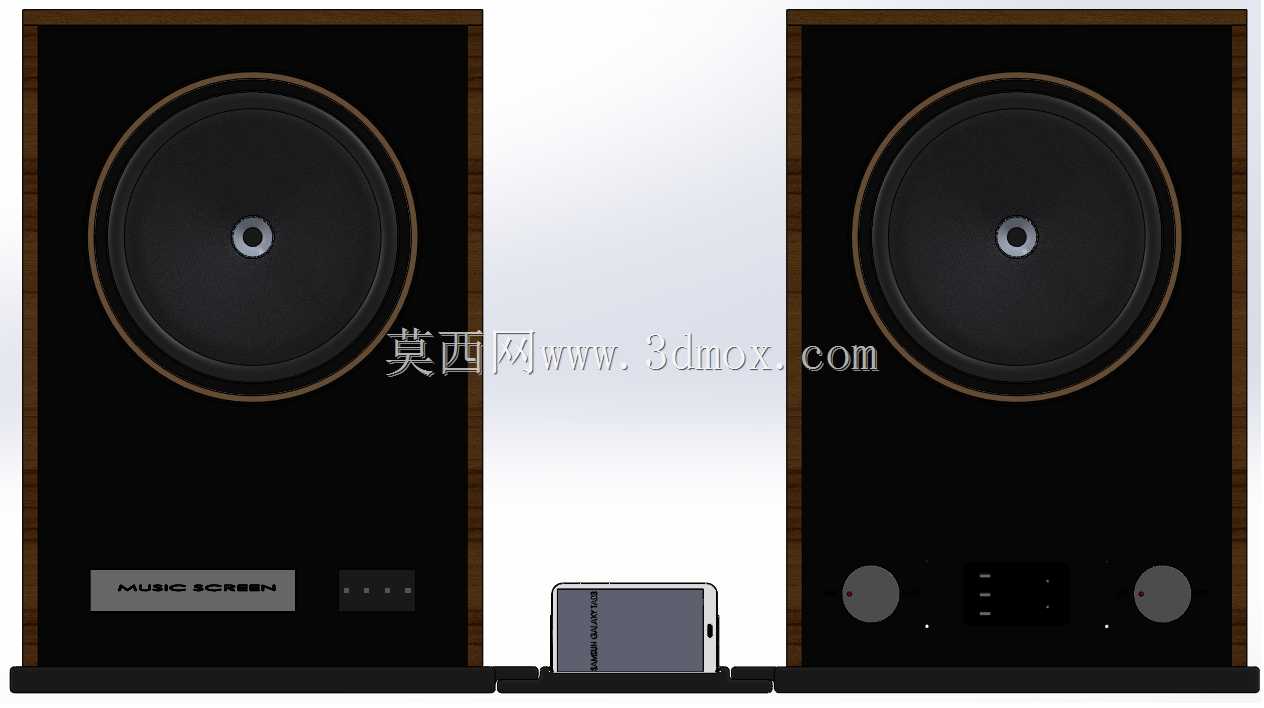

日常桌面影音场景里，很多用户都有同时摆放桌面音箱和平板的需求，常规音箱仅承担发声功能，平板要么额外占用桌面空间摆放支架，要么手持使用，长时间观影、刷内容时体验不佳，这套带平板支撑结构的扬声器设计，就是针对这类桌面使用痛点做的整合式结构方案。从功能特性上看，整套结构分为左右两个对称的扬声器腔体，中间预留的卡位刚好适配常规尺寸的平板设备，平板放置后既可以作为影音播放的显示终端，也能依托两侧音箱形成立体声场，不需要额外搭配独立平板支架，有效缩减桌面占用空间。设计过程中首先要确认核心安装边界：扬声器单元的安装开孔尺寸要匹配常用的全频喇叭规格，腔体深度要满足喇叭后腔的容积要求，避免出现音染、低音不足的问题；中间的平板卡位要做限位结构，预留出平板的厚度余量，同时底部做承托凸台，防止平板滑落，两侧腔体的间距要控制在人耳桌面聆听的最佳立体声夹角范围内，兼顾摆放稳定性和声场效果。建模阶段先绘制两侧音箱的外轮廓草图，拉伸生成腔体基础实体，切除出喇叭单元的安装沉台、倒相孔位置，还有背部的接线槽、控制按键的安装位；之后单独绘制中间的平板支撑结构，确认承托边的高度、卡位的开口宽度，和两侧腔体做布尔合并，保证整体结构的连贯性；最后给外观面做木纹贴皮区域、前面板喇叭压圈的细节拆分，把各个装配零件的配合间隙预留到位，比如喇叭和腔体的配合公差、前面板网罩的卡接余量都要在建模时逐一核对，避免后续3D打印制作时出现装配干涉。实际使用时，这套结构可以直接放置在书桌、工作台面上，平板插入中间卡位后就能同步播放音视频，两侧扬声器的出声方向正对使用者位置，相比零散摆放的音箱加支架，整体整洁度更高，也不会因为额外支架遮挡音箱出声方向。建模时还要注意腔体的壁厚均匀性，避免3D打印时出现壁厚不均导致的变形问题，底部的支撑脚位置要做找平处理，保证放置在平整桌面时不会出现晃动，平板卡位的接触位置可以预留软胶垫的安装槽，避免刮花平板边框。
