创意铅笔造型入耳式有线耳机结构设计

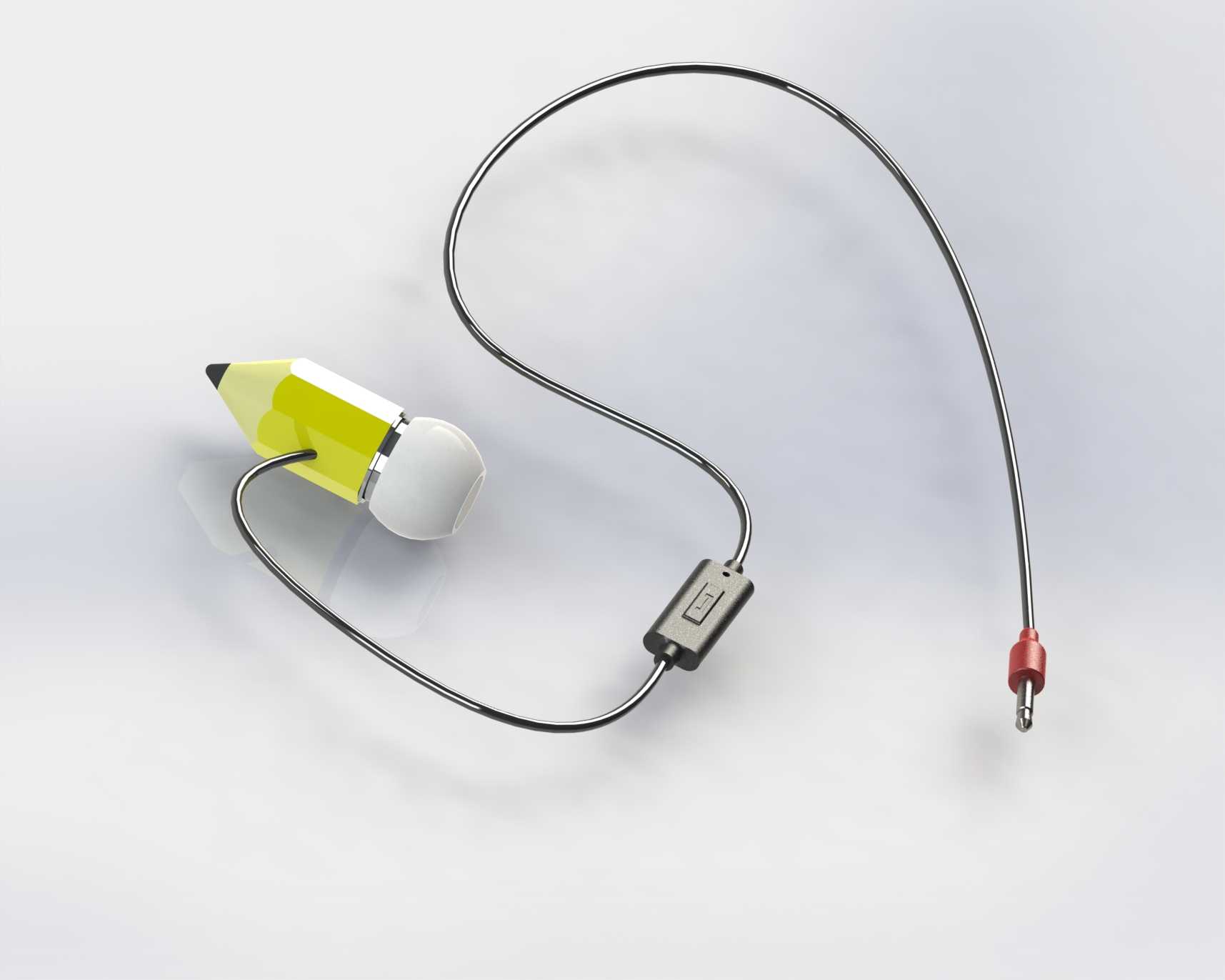

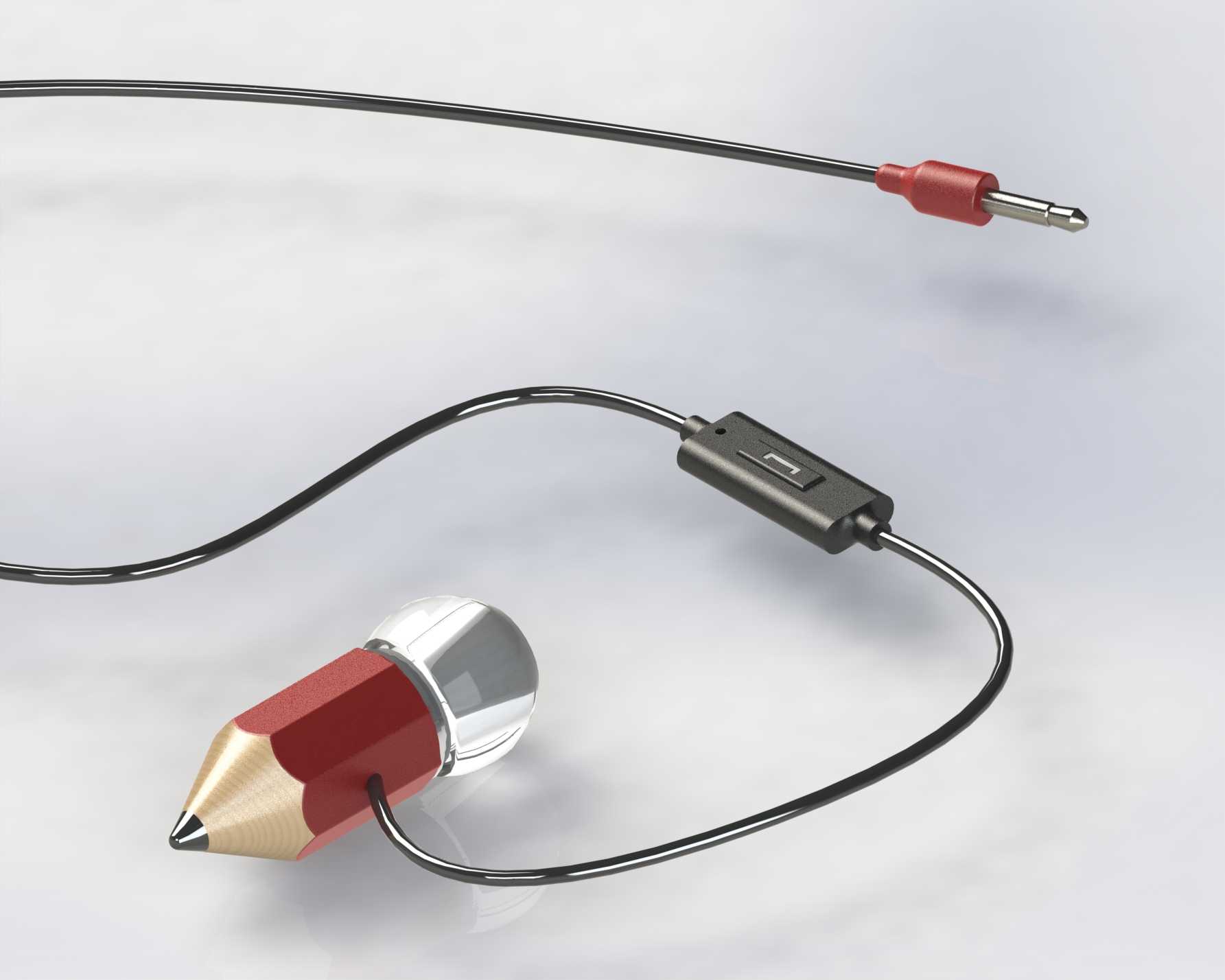

做这款耳机的结构设计时，最先敲定的是入耳佩戴端的铅笔造型融合方案，日常通勤、学生群体网课使用、随身音频收听都是这类产品的核心应用场景，区别于常规公模耳机的圆润外观，把削尖的铅笔段作为耳机腔体的装饰外罩，既保留辨识度，也不会额外增加佩戴时的外凸尺寸。实际建模过程中，先在三维软件里绘制入耳硅胶套的配合基准面，这个面的角度直接决定佩戴贴合度，要匹配人耳耳道的常规倾斜角度，控制腔体整体直径不超过14mm，避免长时间佩戴产生胀痛感。顺着腔体往后延伸的是耳机线材，建模时要给线材设置合理的弯曲半径参数，模拟日常使用时的弯折状态，线身直径控制在1.8mm，兼顾韧性和柔软度，避免缠绕后产生不可逆的折痕。线身中间的线控模块是功能集成的核心部分，建模时先预留出按键的安装间隙，按键的按压行程控制在0.3mm，保证盲操作时的反馈清晰度，模块内部要留出PCB板和麦克风的安装空间，外壳做圆角过渡，避免剐蹭衣物。末端的3.5mm音频插头是标准通用接口，建模时要保证插针的同轴度公差，金属插针和塑料基座的配合面做止退结构，避免频繁插拔后出现松动。设计思路上没有做多余的冗余结构，铅笔造型的外罩和耳机腔体采用卡扣式配合，方便后续组装和售后维修，外罩的铅笔尖部分做了0.5mm的圆角处理，避免尖锐边角造成划伤。整个建模过程先从佩戴基准面开始搭建骨架，再逐个拆分腔体、线控、插头的独立零件，装配时检查各部件的干涉情况，线材部分用柔性建模方式模拟自然垂落的弯曲形态，渲染阶段调整材质参数，还原铅笔段的哑光漆面质感、硅胶套的亲肤磨砂质感、线材的半透明哑光质感以及金属插针的亮面金属质感，确保最终呈现的效果和实际量产的工艺可行性匹配，不会出现设计效果无法落地的问题。
