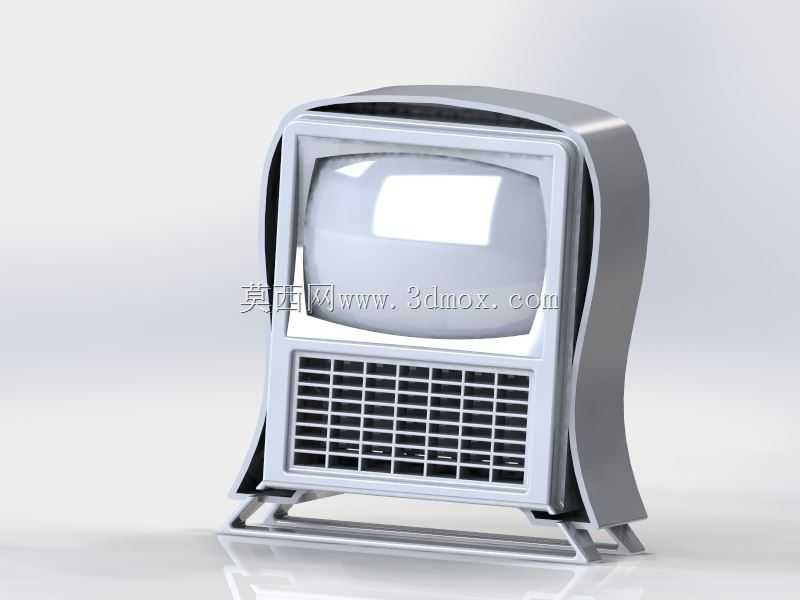

复古造型老式显像管电视机外观结构

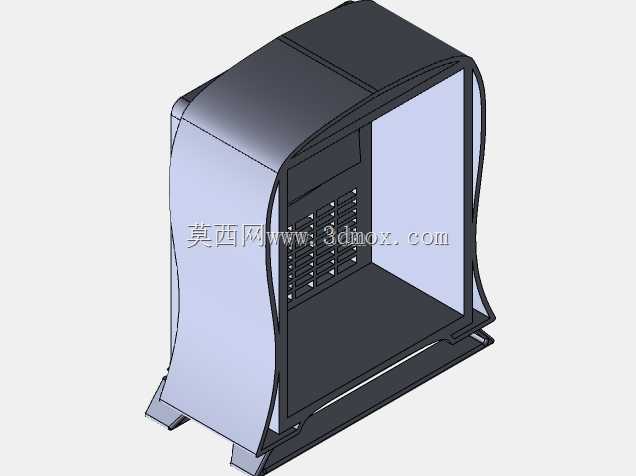

这款老式显像管电视机的三维结构设计，可应用于复古场景搭建、怀旧主题展陈道具制作、老物件数字复原、影视年代道具预演等多个场景，能为场景搭建环节提供精准的外形参考，避免实物道具制作时的尺寸偏差。从实际用途来看，这类老式电视机是上世纪八九十年代家庭接收广播电视信号的核心影音设备，依靠CRT显像管实现图像输出，机身下部的格栅结构为内置扬声器与功率元件提供散热与出声通道，底部的金属支架既承担整机承重作用，又能将机身抬离放置面，避免底部积灰影响元件散热。设计过程中首先确定显像管的安装腔体尺寸，围绕显像管的锥面轮廓做机身外壳的包覆结构，外壳侧面采用弧形过渡设计，既弱化老式电器的厚重感，又能提升外壳的结构强度，减少注塑成型时的翘曲风险；下部的格栅采用等距矩形通槽设计，槽宽控制在不露出内部元件的尺寸范围内，同时保证出声效率与通风量，格栅边框做小圆弧倒角处理，避免日常使用时的磕碰划伤。建模环节先绘制机身正面的矩形轮廓，通过曲面拉伸生成侧面的弧形包覆面，拆分出屏幕边框、下部格栅、侧盖、底部支架几个独立的装配部件，屏幕区域做内凹处理，预留出显像管屏幕的安装间隙，边框边缘做止口结构，方便前壳与后壳的扣合装配；底部支架采用弯折金属条结构，通过卡扣与机身底部的定位柱连接，支架的支撑脚做小幅外扩设计，提升整机放置时的稳定性，避免轻微碰撞导致倾倒。外形尺寸方面，整机宽度控制在350毫米左右，高度含支架约420毫米，前后深度约380毫米，安装放置时需要预留后方100毫米以上的散热间隙，同时避开潮湿、高温的放置环境，适配普通家用桌面、电视柜的承载能力。建模时先完成整体外观曲面的搭建，再拆分各个零部件的实体结构，对配合面做公差预留，格栅部分采用阵列特征快速生成通槽结构，最后对所有外露边缘做圆角处理，还原老式电视机的圆润外观质感，同时检查各个部件的装配干涉情况，确保结构拆分符合实际注塑生产的开模逻辑。
