城轨车辆底架静态转换器电池盒旋转改型结构

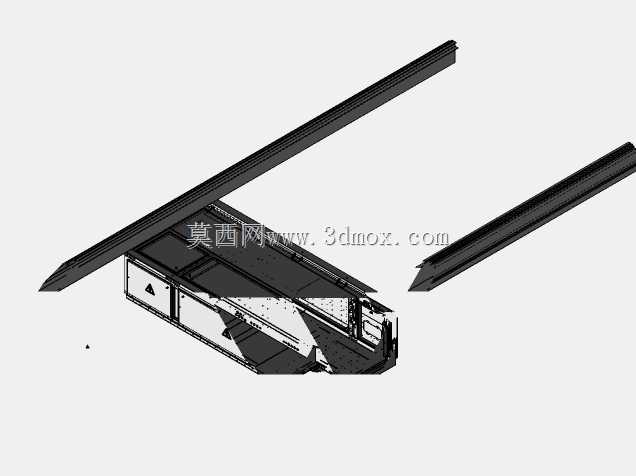

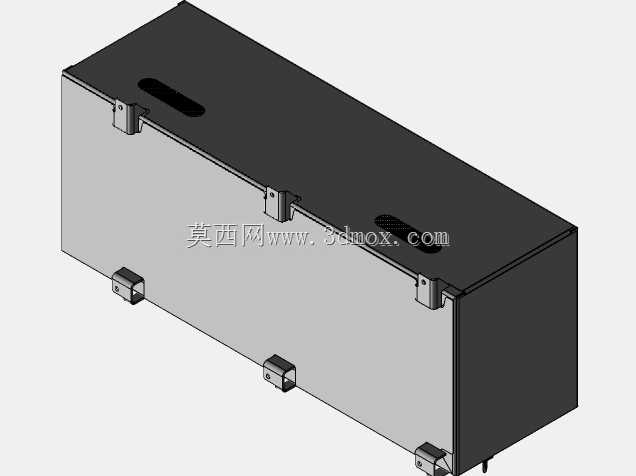

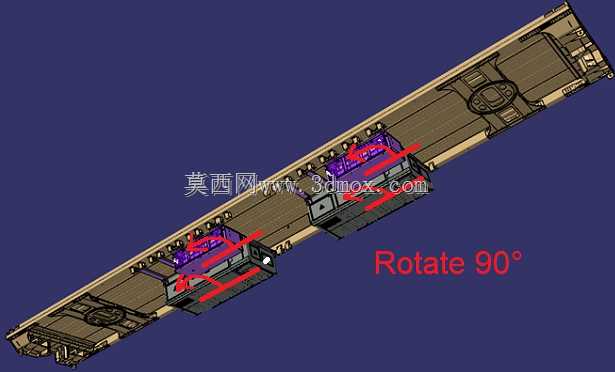

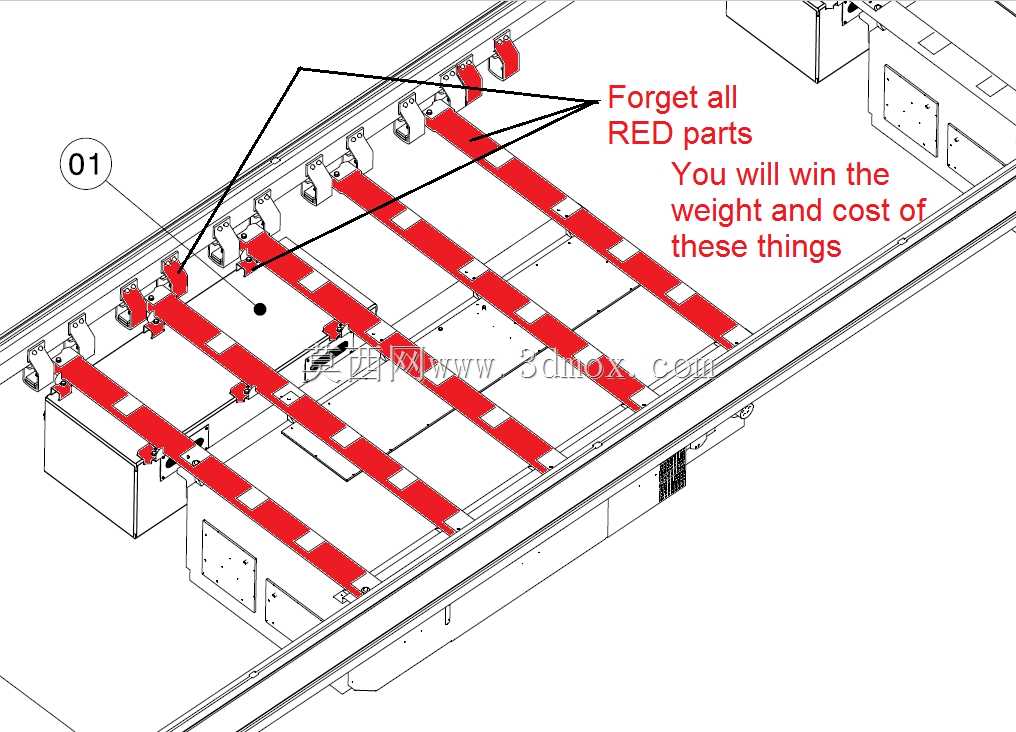

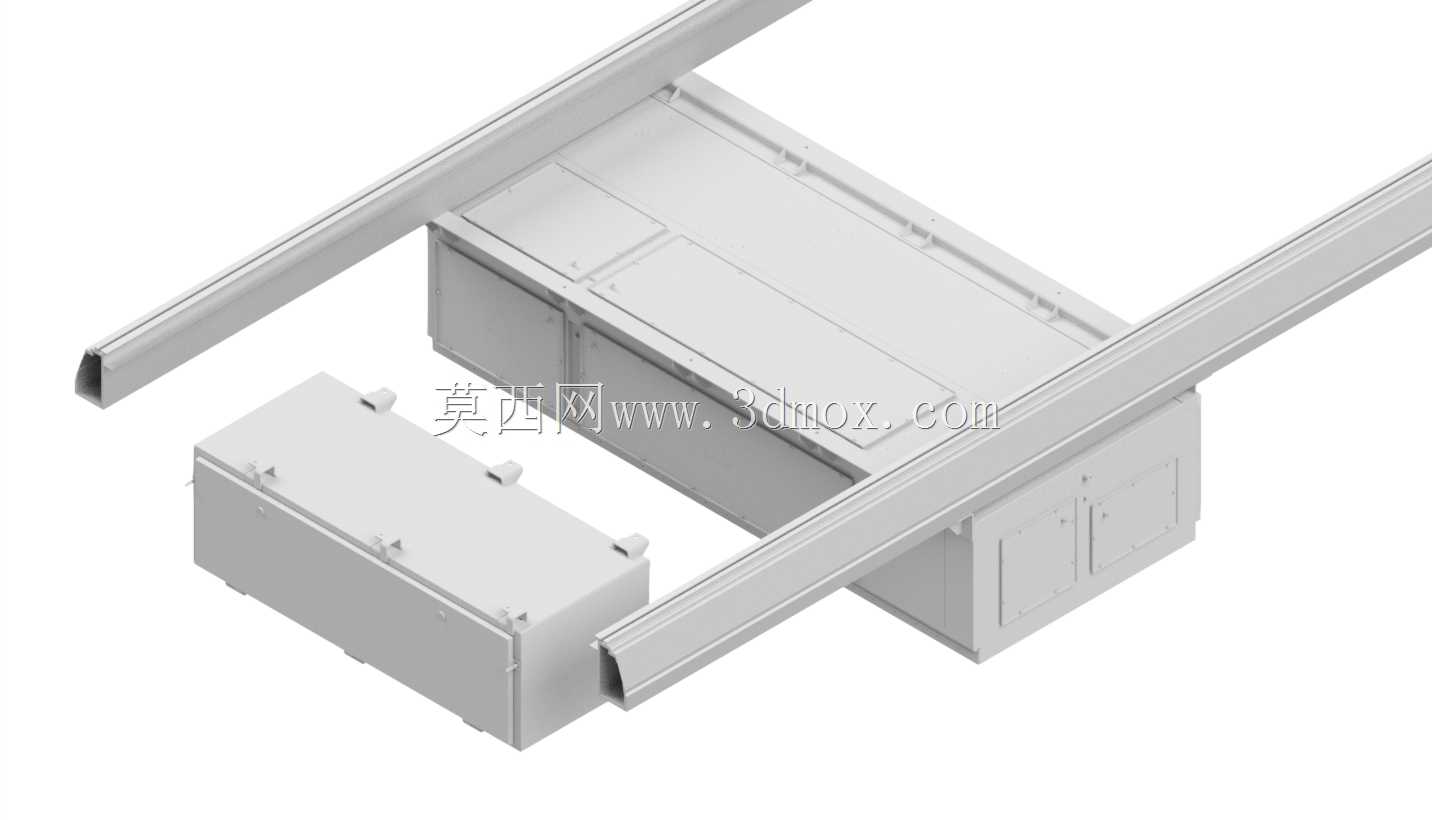

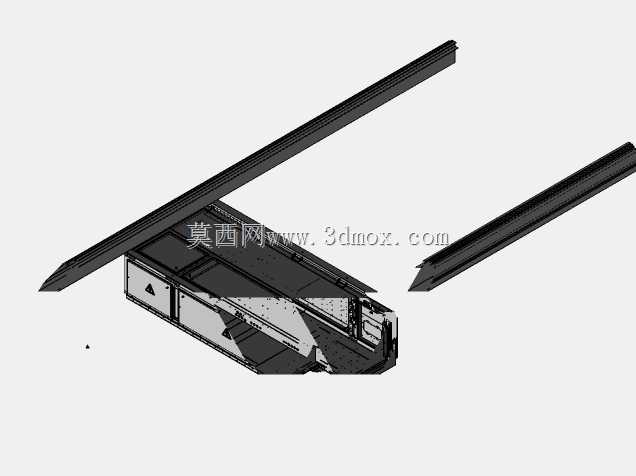

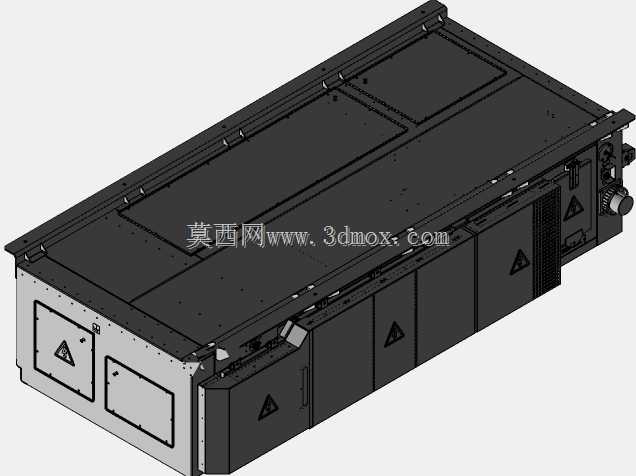

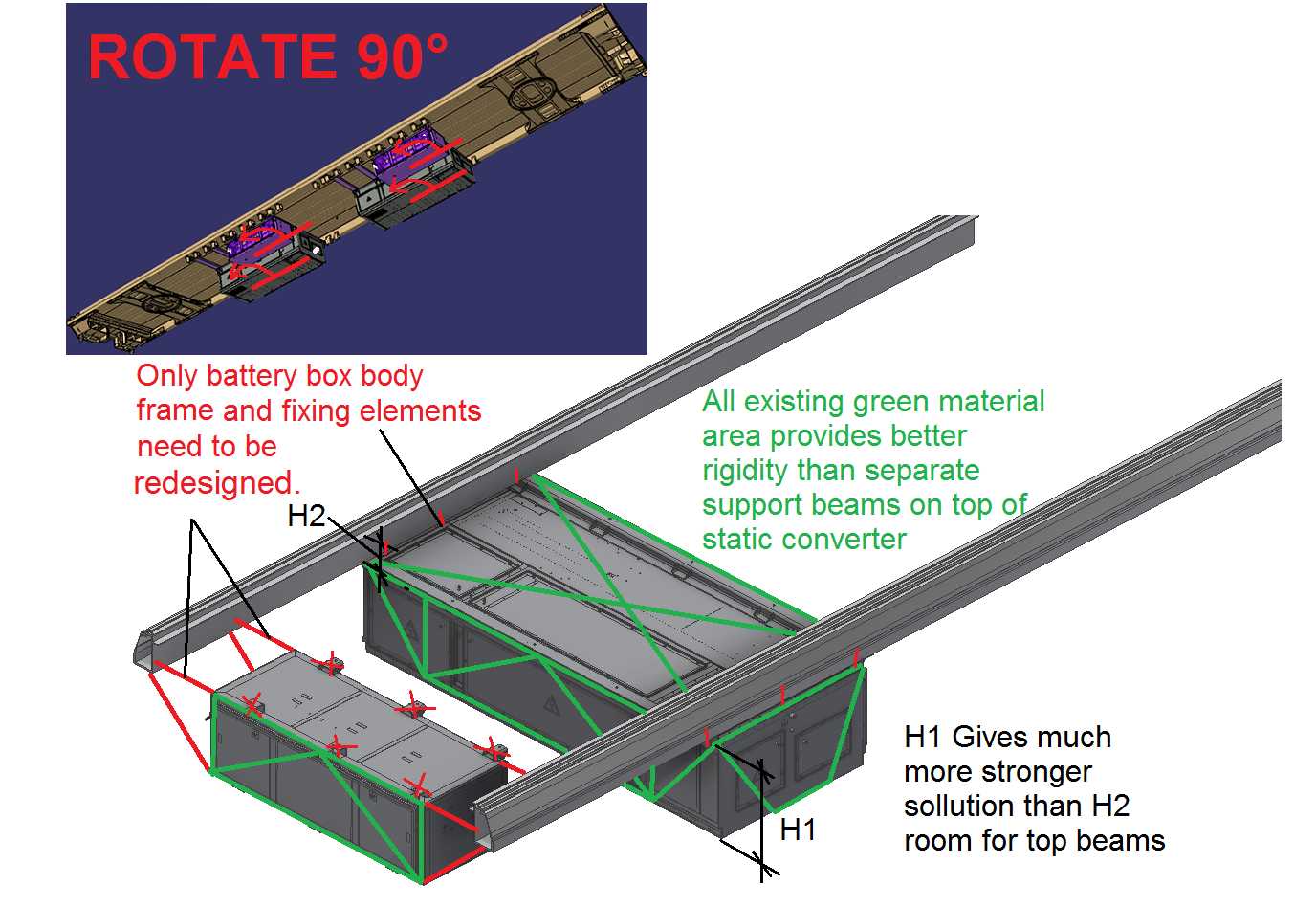

该结构主要应用于城轨地铁车辆底架设备舱区域，承担车载静态转换器与动力电池组的承载、防护及安装定位功能，是车辆走行部上方电气设备集成安装的核心承载构件。日常运营中，底架区域需承受车辆运行带来的振动冲击、轨面飞溅物侵蚀以及交变载荷作用，原有结构在长期服役中暴露出顶部梁安装空间不足、局部刚性冗余、整体重量偏大的问题，本次改型通过90°旋转布局重构安装框架，针对性解决上述痛点。从功能特性来看，重构后的框架首先实现了内部电气部件的全约束固定，通过侧梁与横梁的交叉排布，将静态转换器与电池盒的安装点载荷均匀分散至整个承载面，避免局部应力集中；其次框架形成的封闭围合结构可阻挡轨面碎石、雨雪对内部电气元件的侵蚀，提升部件防护等级；最后通过两侧铝制侧梁与底架主梁的连接，将整个设备模块的载荷顺畅传递至车体底架主结构，保证运行过程中设备无窜动、无异响。设计过程中优先复用现有成熟材料与构件，仅对电池盒本体框架、固定连接元件进行重新设计，通过绿色区域的整面材料替代原分体式顶部支撑梁，经受力校核该区域整体刚性优于原分体支撑结构，同时将顶部梁的安装位调整至H1区域，相比原H2安装位获得更充裕的顶部操作空间，便于后期运维检修时的部件拆装。建模阶段先完成原有底架安装边界的基准搭建，确定两侧安装孔位的同轴度、安装面平面度公差，再依次绘制铝制侧梁、横向支撑梁、电池盒固定框架的草图，通过拉伸、切除命令生成基础实体，对焊接连接位置添加焊脚特征模拟实际焊接工艺，对螺栓安装位预留标准安装间隙，完成所有零件建模后进行虚拟装配，校验旋转90°后的布局是否与周边底架设备存在干涉，确认安装边界符合车体底架的预留尺寸要求，最后对整体框架进行刚性仿真验证，确认改型后在满足承载要求的前提下，可实现重量与制造成本的双降。
