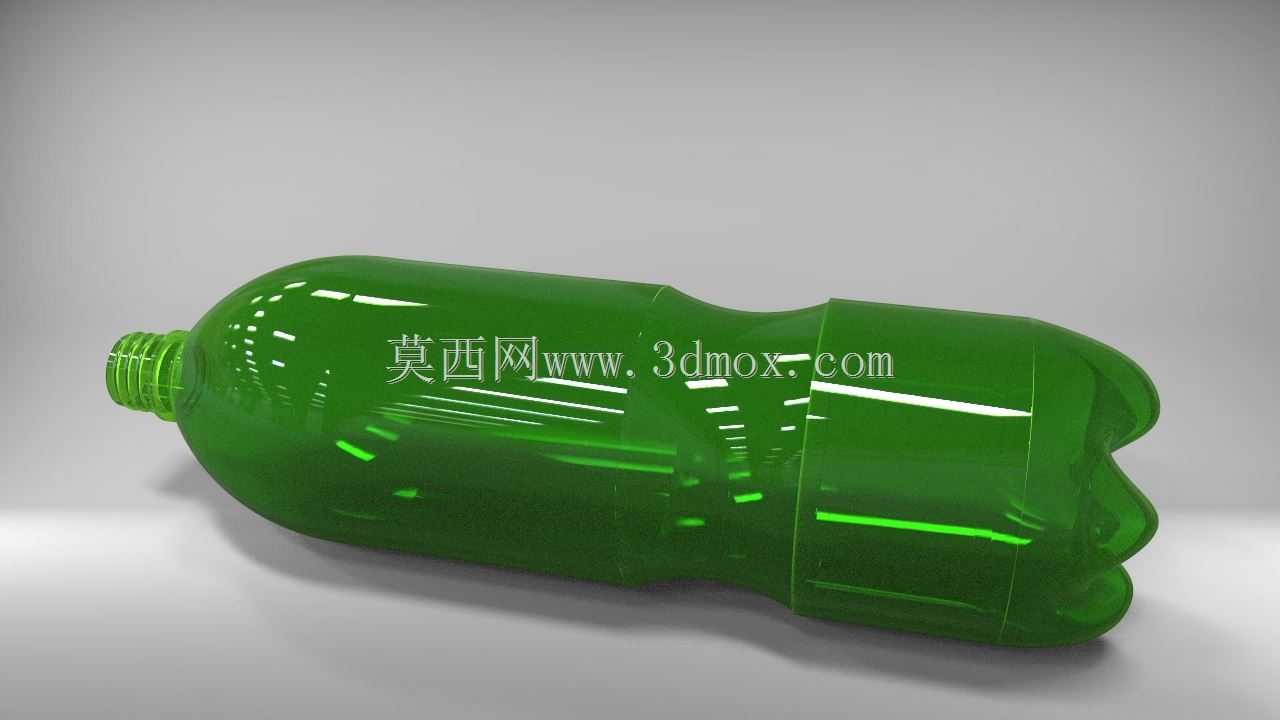

透明绿色PET饮料包装塑料瓶结构设计

日常快消品流通领域里，这类带防滑底结构的绿色透明塑料瓶是碳酸饮品、瓶装饮用水最常用的包装载体，建模前首先要匹配吹塑成型的工艺边界，先确定瓶口螺纹的通用互换尺寸，要适配市面主流的28mm标准瓶盖，螺纹牙型采用圆角梯形结构，避免吹塑脱模时出现应力集中导致的瓶口开裂，同时要保证瓶盖旋合后的密封压合量在0.3-0.5mm区间，满足运输过程中的防漏要求。瓶身主体做三段式变径设计，靠近瓶口的位置做向内收的锥度过渡，既方便自动化灌装线的卡瓶定位，也能提升手持握持的贴合度，中段瓶身做微弧曲面，没有多余的加强筋结构，靠曲面自身的弧度提升瓶体的抗侧压能力，堆码时能承受上层6-8瓶同规格产品的重量不会出现瘪瓶变形。瓶底的五瓣式花瓣凹槽结构是整个建模的重点，这个结构一方面可以提升瓶子直立放置的稳定性，五个支撑点形成的支撑面直径要比瓶身最大外径小8mm左右，避免输送线上相邻瓶体出现卡滞，另一方面凹槽的圆弧过渡要完全匹配吹塑模具的排气结构，防止成型时底部积料出现厚薄不均的问题，同时凹槽的深度控制在12mm，既预留了碳酸饮品灌装后的内压膨胀空间，也能避免瓶底突出导致放置不稳。建模时先绘制瓶身的半剖面轮廓草图，用旋转命令生成瓶体的基础曲面，之后单独绘制瓶口的螺纹特征，用螺旋扫描切除生成标准的螺纹牙型，再通过偏移曲面做出瓶身的壁厚，常规PET吹塑瓶的壁厚控制在0.25-0.3mm，瓶口位置因为要和瓶盖配合，壁厚加厚到1.2mm保证结构强度。瓶底的花瓣结构先绘制单个凹槽的轮廓，通过环形阵列生成五个均匀分布的支撑槽，之后对所有棱角做R2-R5的圆角过渡，避免应力集中。完成实体建模后要做拔模分析，整个瓶身的外表面拔模斜度不小于1.5度，保证吹塑成型后能顺利脱模，还要做壁厚分析检查各个位置的壁厚均匀性，防止出现局部过薄导致的灌装后破损。这类瓶子在自动化灌装线上要适配风送输送、旋盖、贴标、喷码等多道工序，建模时还要预留贴标区域的平面度，瓶身中段贴标位置的曲面跳动量控制在0.2mm以内，保证贴标后标签不会起皱歪斜，同时瓶身的整体高度要匹配灌装线的进出瓶导轨间距，避免生产过程中出现倒瓶问题。
