腋拐配套可拆卸杯托置物托架结构

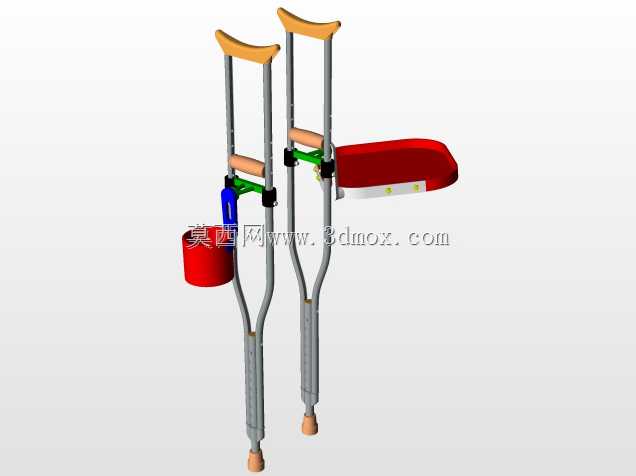

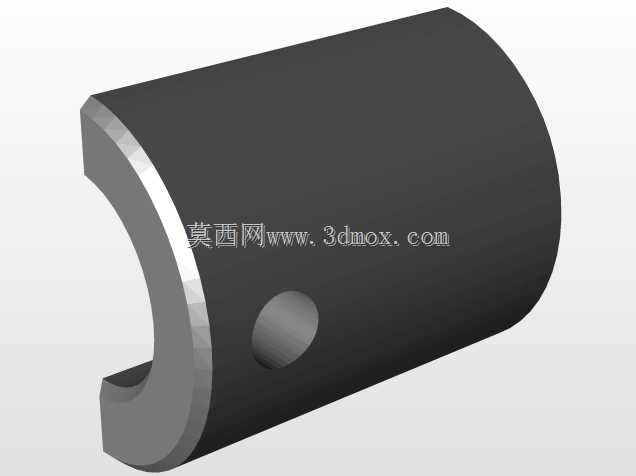

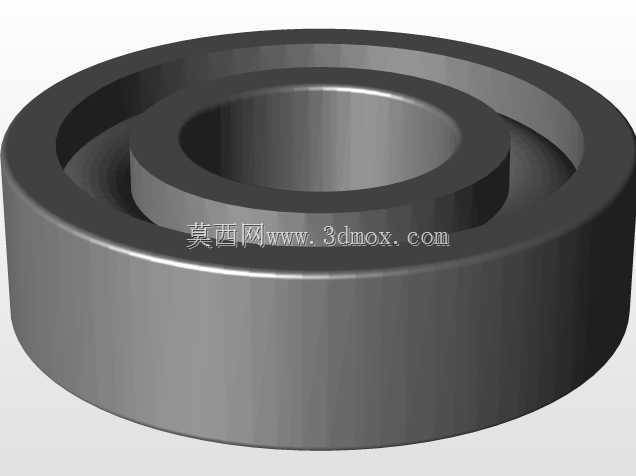

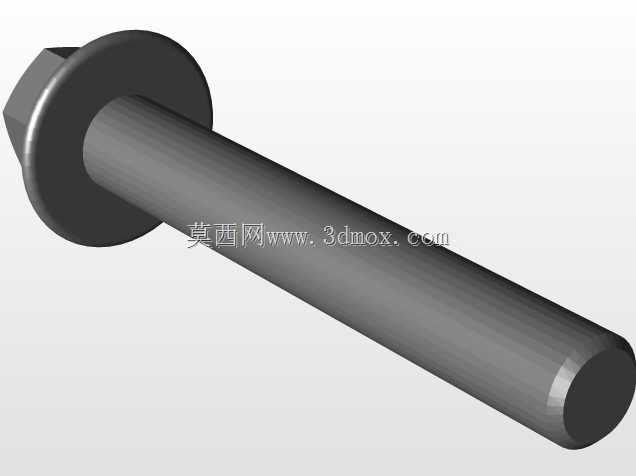

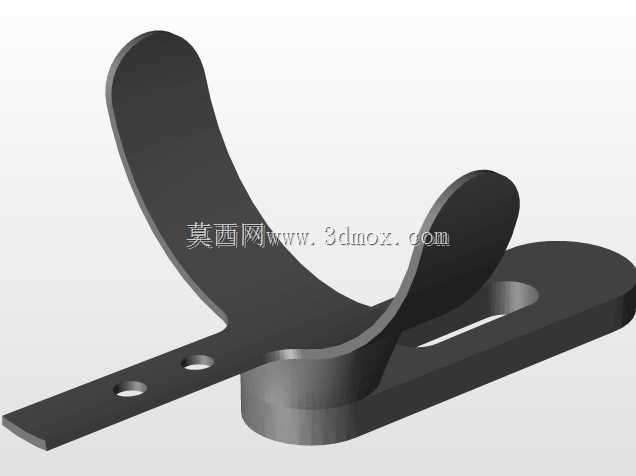

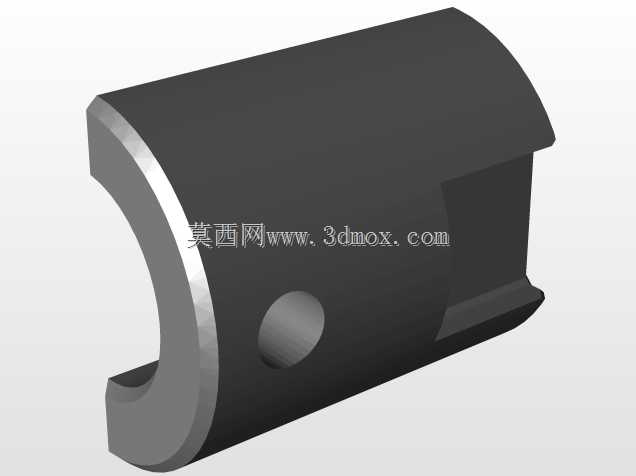

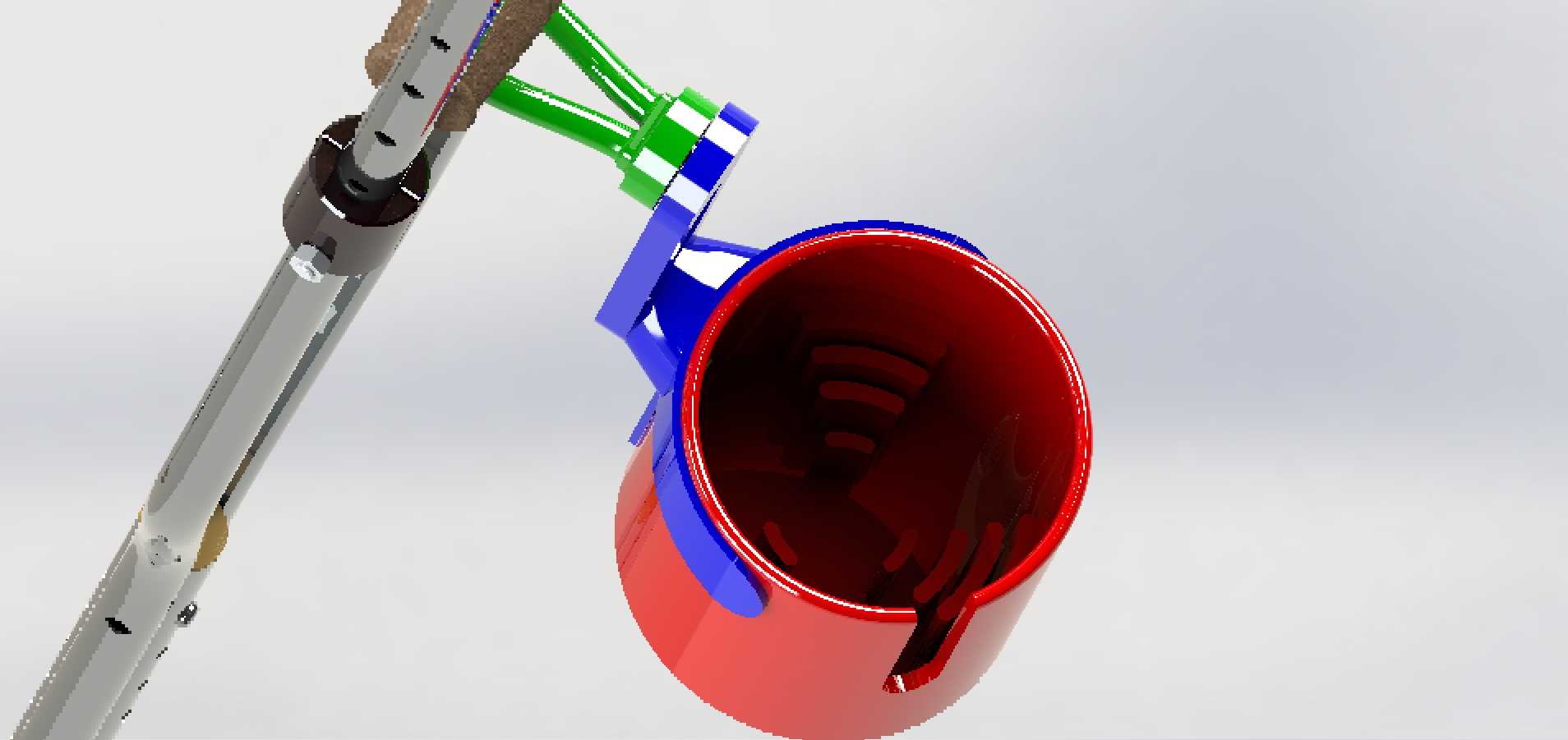

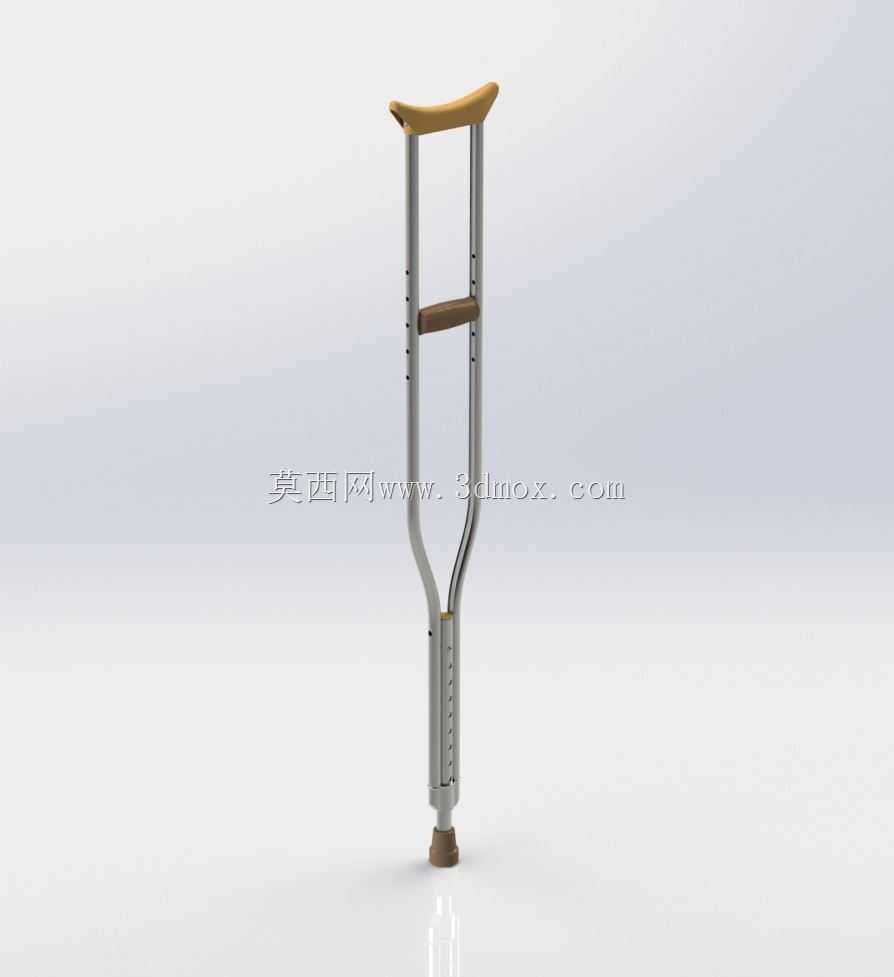

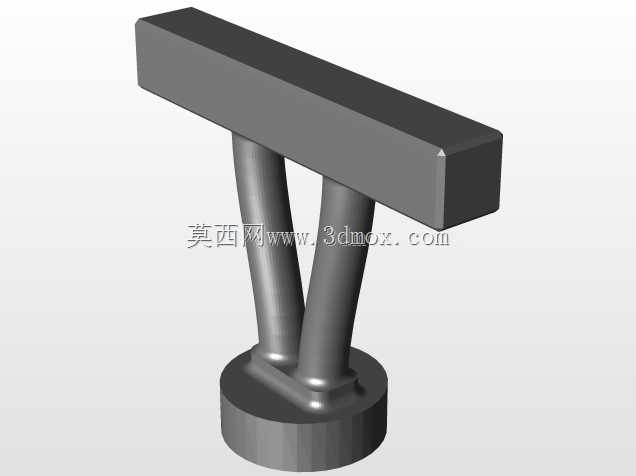

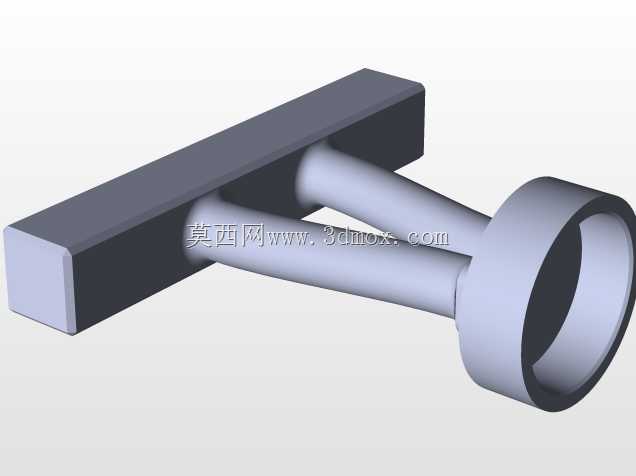

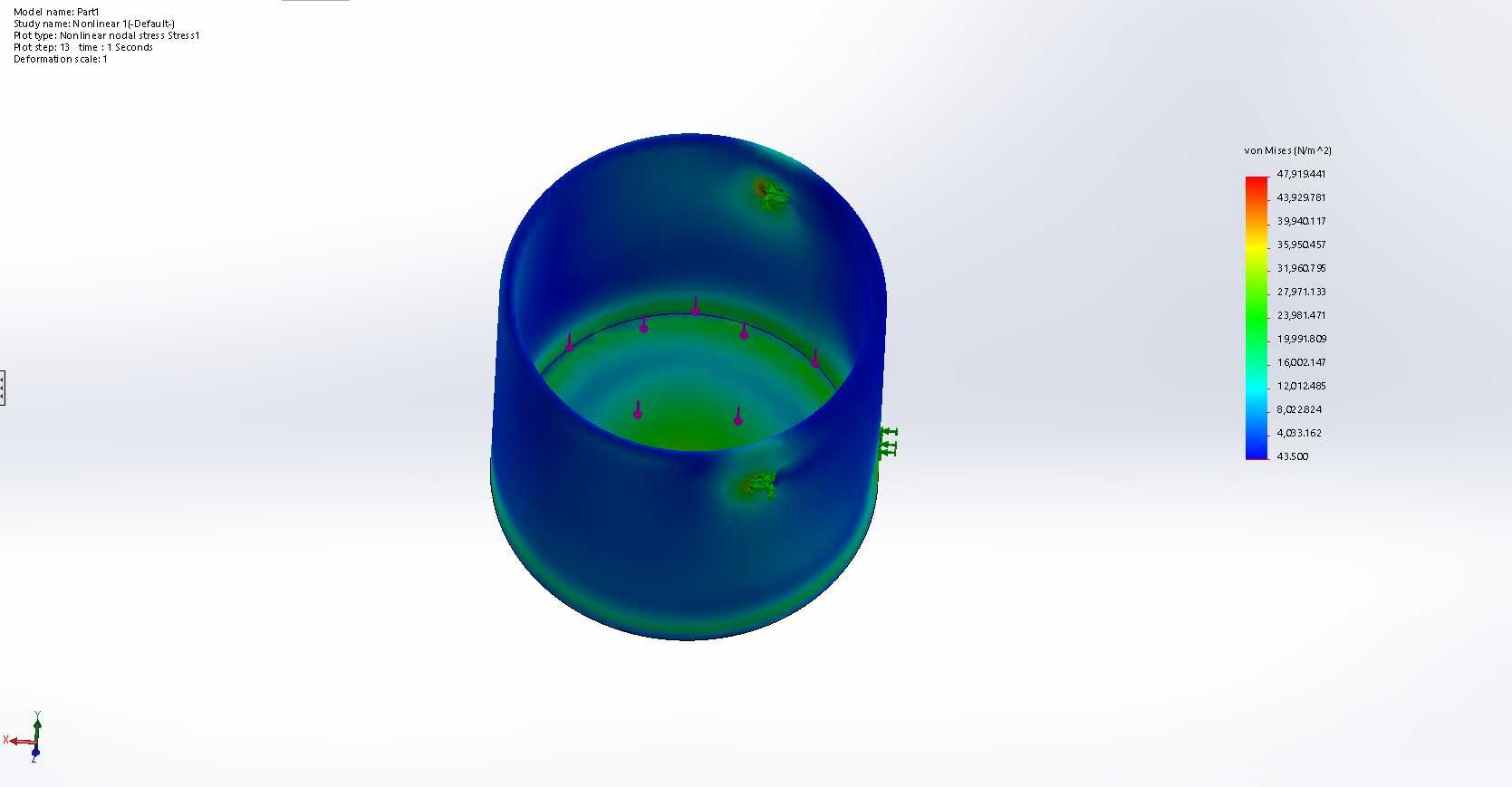

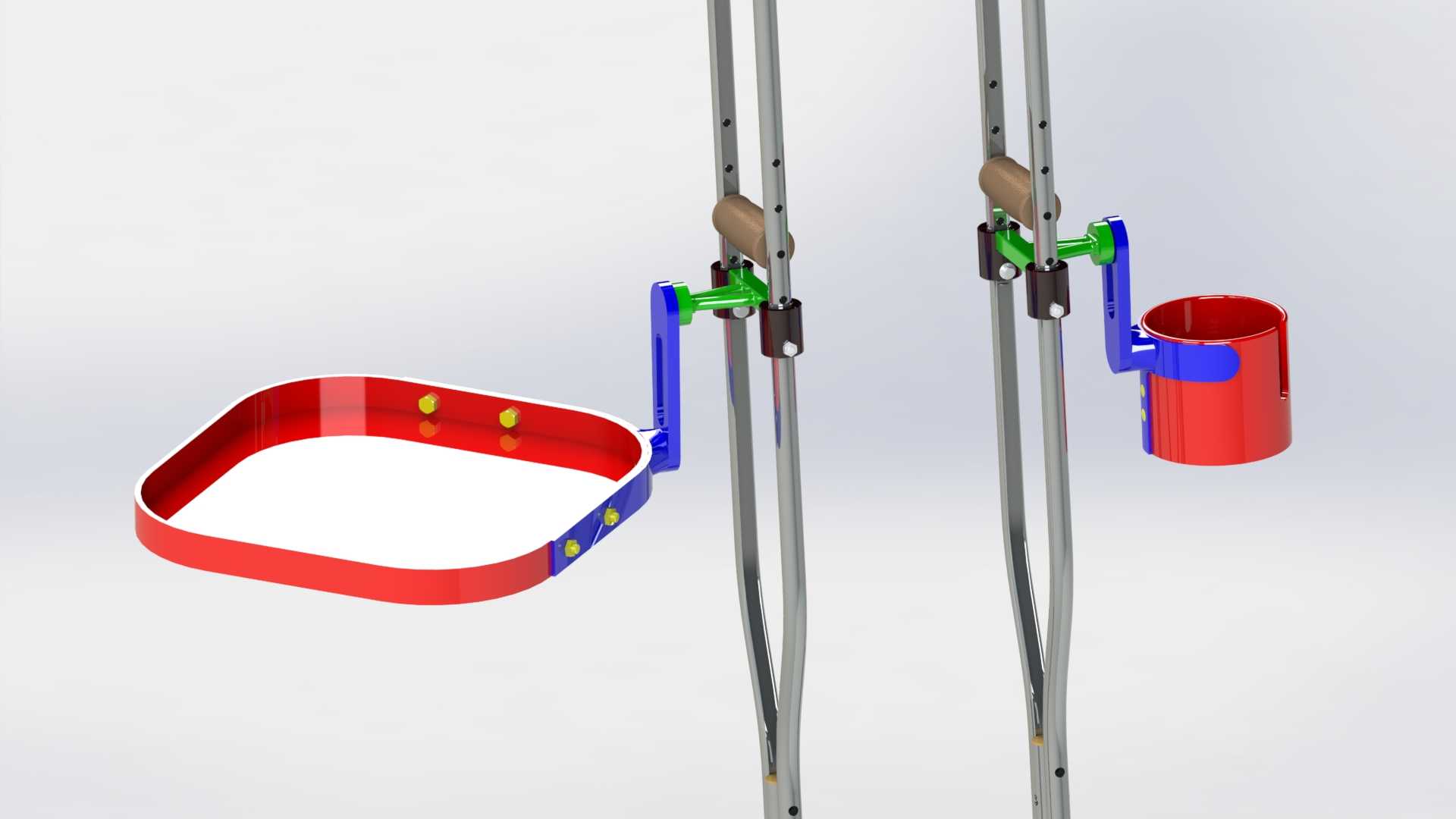

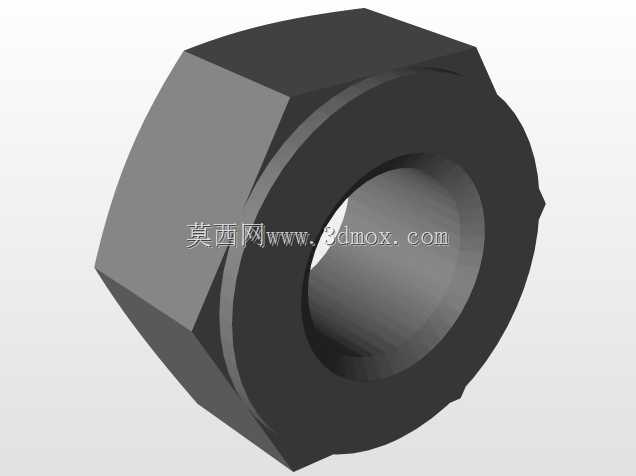

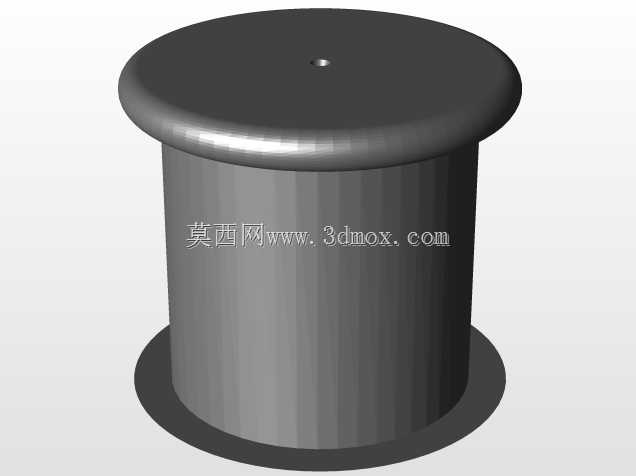

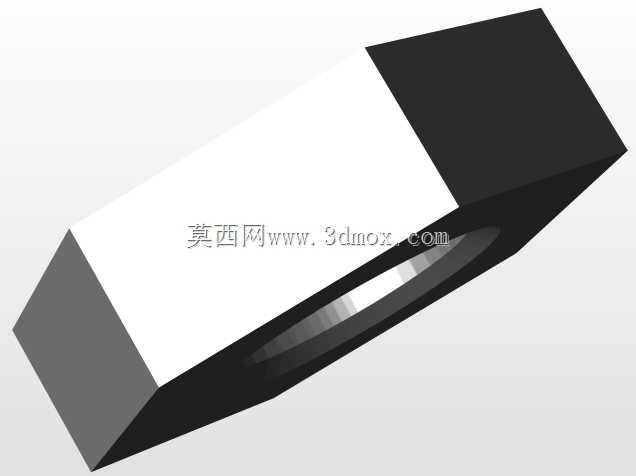

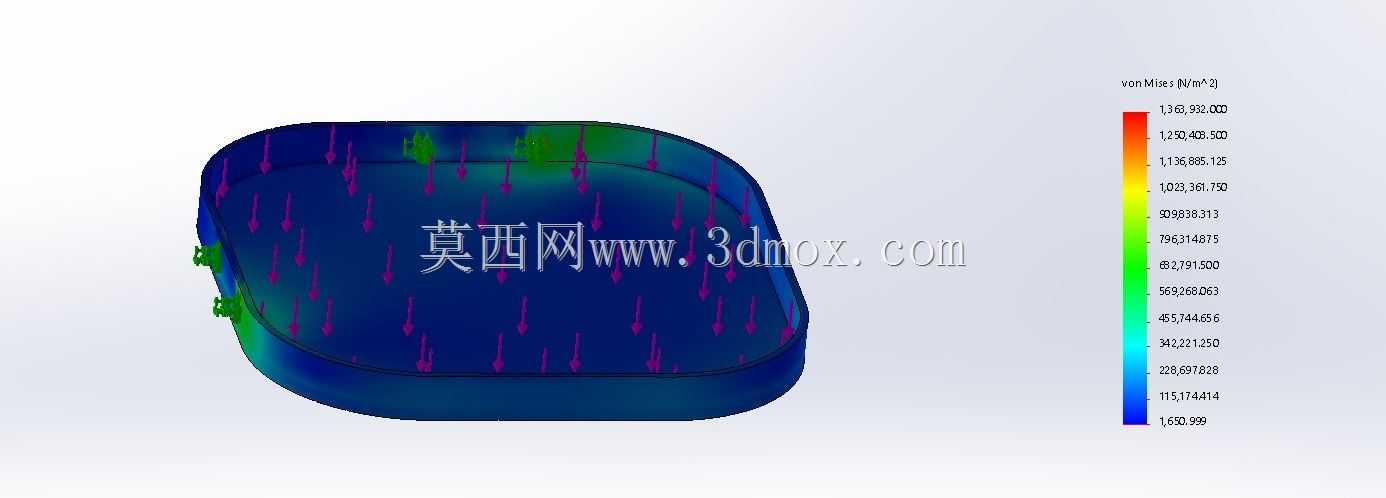

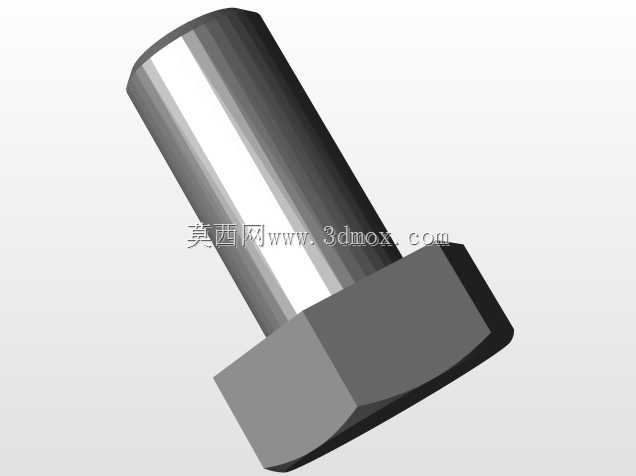

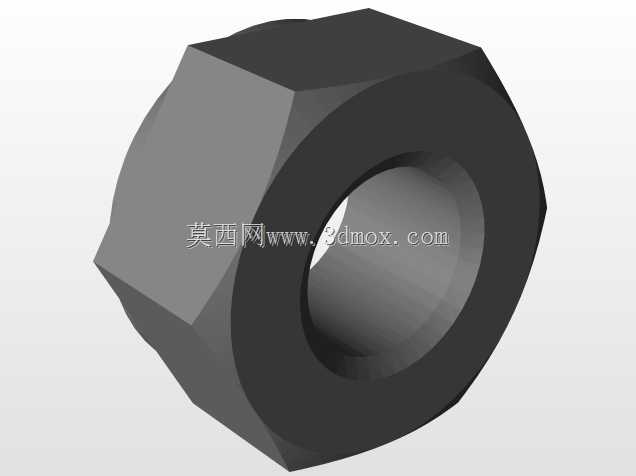

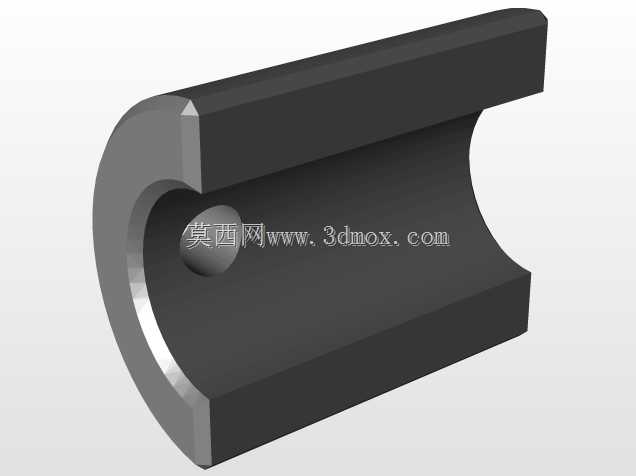

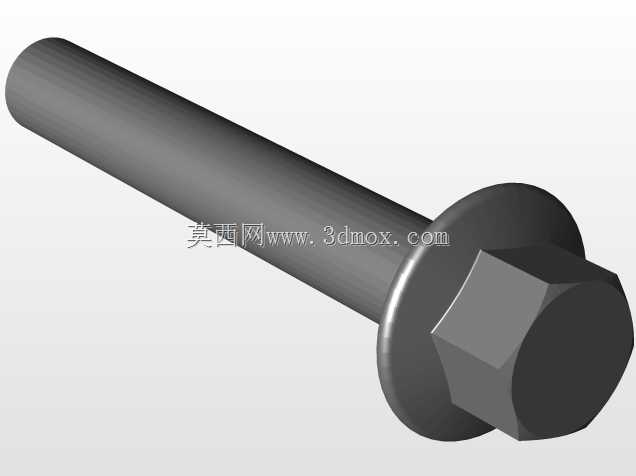

日常下肢行动障碍人群使用腋拐出行时，双手需持续握持拐身控制平衡，无法腾出手持握水杯、放置随身小物件，这款配套托架正是针对该场景设计的加装配件，可直接夹持在标准管径的腋拐金属立杆上，无需对拐体做打孔、粘接等不可逆改装，用户可根据自身使用习惯选择安装在左侧或右侧拐身，闲置时也能快速拆下，不影响拐杖折叠收纳。从结构设计来看，整套配件分为夹持固定座、连接臂、承载端三个功能模块，夹持座采用对开式抱箍结构，内侧预留防滑胶垫安装位，抱紧后可避免托架沿立杆滑动或转动，适配市面主流22mm到28mm管径的腋拐产品；连接臂与固定座之间采用滑动接触塑料轴承作为转动副，用户可根据握持水杯、取放托盘的角度需求，小范围调整承载端的俯仰角度，调整到位后依靠阻尼保持位置稳定，无需额外设置锁止旋钮，减少操作步骤。承载端做了两种形态的结构设计，一种是带围边的浅方盘结构，围边高度25mm，可放置手机、钥匙、折叠纸巾等扁平小物件，盘底设置三个凸起定位点，避免放置的物品在行走过程中滑动；另一种是带限位凸圈的圆筒杯座，内径80mm，可适配市面常见的直身水杯、保温杯，凸圈高度40mm，能防止水杯在行走颠簸时倾倒脱落。建模阶段先根据腋拐立杆的实测管径绘制抱箍的基准草图，拉伸切除出夹持弧面，预留塑料轴承的安装孔位，轴承孔与轴的配合选用间隙配合公差，保证转动顺畅无卡滞；连接臂采用变截面加强筋结构，在保证1.5kg承载能力的前提下减少壁厚，降低整体重量；承载端建模时先绘制轮廓草图，做圆角过渡处理避免尖锐棱角刮蹭衣物或皮肤，所有装配位置提前预留0.2mm的装配间隙，考虑塑料件注塑成型的拔模斜度，避免后续开模出现倒扣结构。整套配件安装后突出拐身的距离控制在120mm以内，不会在行走时磕碰腿部或周边障碍物，整体重量控制在120g以内，不会额外增加拐杖的负重负担，适配日常出行、就医复诊、户外短距离行走等多种使用场景。
