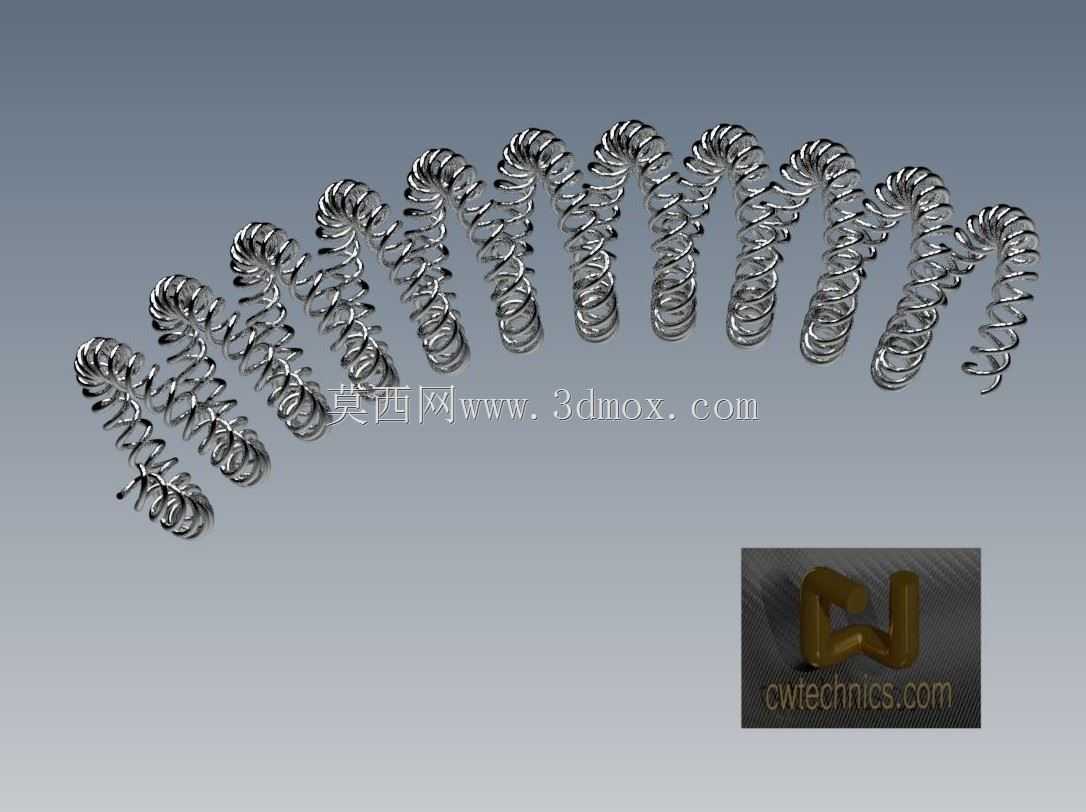

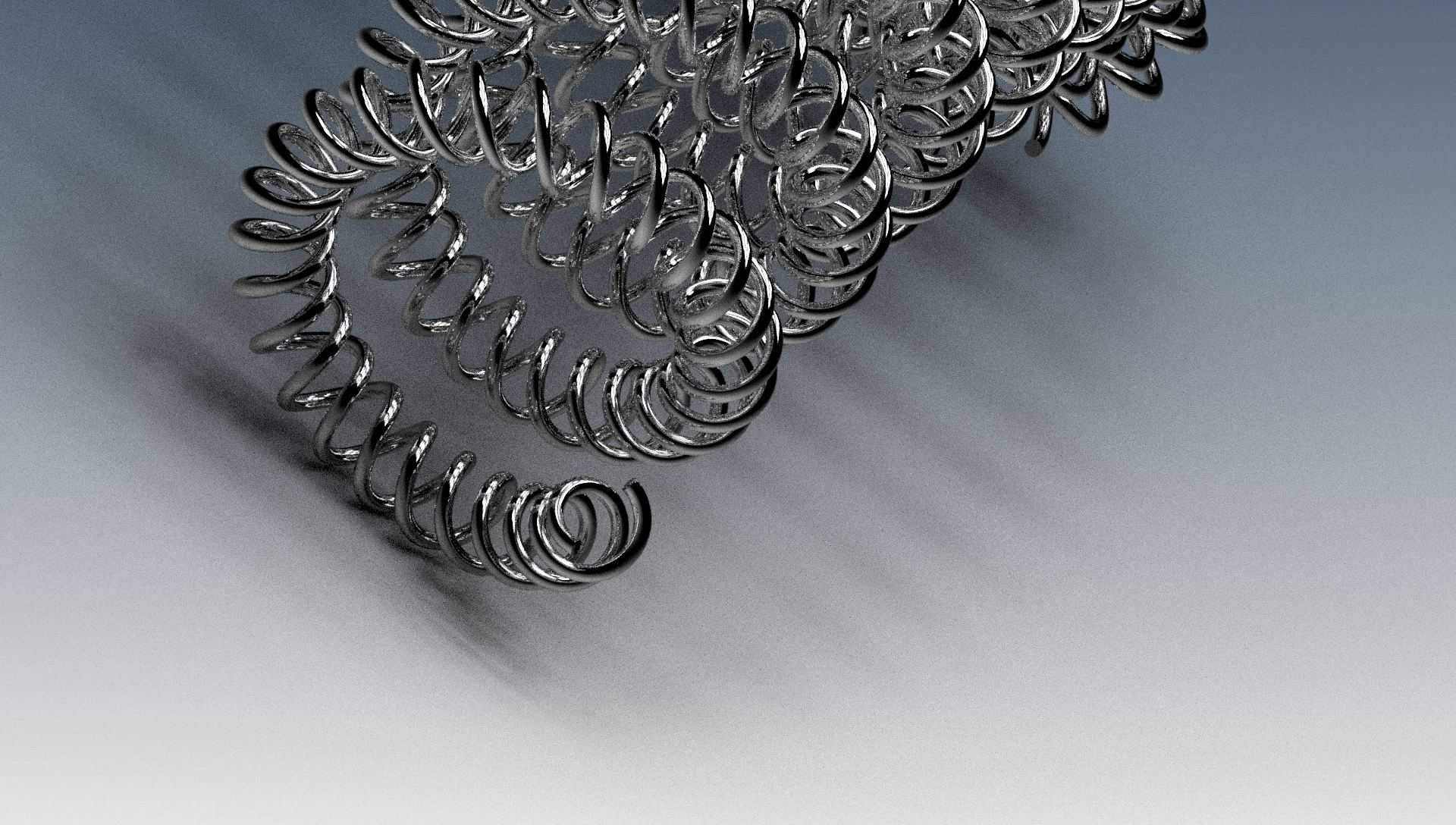

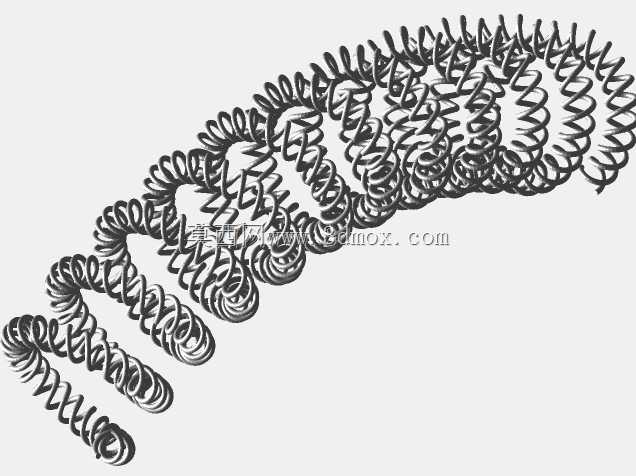

Inventor设计的折弯双螺旋弹性构件

这类双螺旋折弯弹簧常应用在需要双向弹性补偿、小空间内提供复合弹力的工况中，比如精密仪器的减震模块、自动化夹具的复位结构、小型机电设备的缓冲组件里，和普通单螺旋弹簧不同，它能在两个螺旋轴线的夹角方向同时提供弹力支撑，适配安装空间受限且需要多向弹性反馈的装配场景。实际使用中，这类弹簧的弹力特性由螺旋线的螺距、线径、折弯段的曲率半径共同决定，设计时首先要明确安装边界的空间尺寸，确认两个螺旋段各自的有效圈数、自由长度，以及折弯过渡段的弯曲半径，避免工作时出现圈间摩擦、应力集中导致的疲劳断裂。建模时先确定整体的安装基准面，绘制两个螺旋段各自的中心轨迹线，其中折弯过渡段需要用平滑的样条曲线衔接两段螺旋的端点，保证螺旋线的曲率连续，避免后续扫掠时出现特征畸变。扫掠特征生成时要注意弹簧钢丝截面始终垂直于螺旋轨迹线，过渡折弯段的截面法向要和轨迹线切线方向保持一致，完成主体特征后要对两端的支撑圈做并圈处理，保证端面贴合安装基准面时的平整度，同时检查折弯段的最小曲率半径，确认不会因为弯曲半径过小导致钢丝加工时出现开裂风险。从功能特性来看，双螺旋的结构相比同线径的单弹簧，能在更小的安装长度下提供更大的刚度，同时折弯的结构可以改变弹力的作用方向，不需要额外加装导向构件就能实现非轴向的弹力输出，适合用在空间紧凑的小型设备内部。建模过程中还要注意螺旋收尾段的平滑过渡，避免工作时端部出现应力集中，完成主体后需要做简单的干涉检查，确认弹簧在极限压缩行程下，折弯段和两个螺旋段之间不会出现碰擦，保证工作过程中弹力输出的稳定性。这类弹簧的安装边界需要预留出折弯段的摆动空间，避免压缩过程中折弯部位和周边构件发生剐蹭，影响弹性性能的同时造成构件磨损。
