乘用车多辐条铝合金轮毂结构设计

日常做底盘行走部件建模时，轮毂这类件看似外观件，实则要兼顾安装匹配、受力承载与动平衡要求，不能只盯着曲面造型做。先从安装边界说起，这类乘用车轮毂的中心定位孔需要和轴头严格过渡配合，周围的螺栓孔分布圆直径要和对应车型的轮毂轴承座安装孔位完全对齐，孔位的位置度公差在建模时就要预留好，避免后期装配出现孔位错位、车轮偏心抖动的问题。轮辋部分的尺寸要匹配对应规格的真空轮胎，胎圈座的角度、轮缘的高度都要符合轮胎安装的标准尺寸，不然装胎时会出现卡滞，行驶中也容易出现脱胎的风险。

建模的时候先从中心安装基准面开始画草图，先定位中心孔和螺栓孔的位置，把安装法兰的厚度做出来，这部分是承载整车重量、传递制动力和驱动力的核心区域，壁厚不能过薄，倒圆角要均匀，避免应力集中。接下来做轮辐部分，这款多辐条的设计，每根辐条的曲面过渡要顺滑，从安装法兰处延伸到轮辋的连接位置，截面厚度从根部到端部逐步收窄，既保证辐条的抗弯抗扭强度，也能控制整体重量，降低簧下质量提升操控响应。做轮辐曲面的时候要注意两侧的拔模角度，方便后期如果做铸造加工的话能顺利脱模，辐条表面的高光曲面要连续，避免出现褶皱、棱边错位的问题。

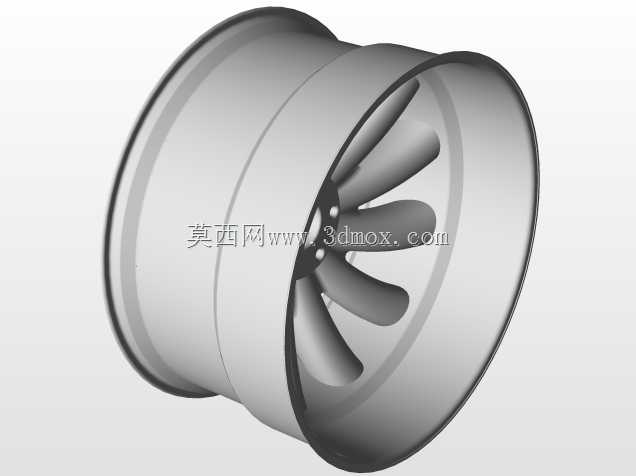

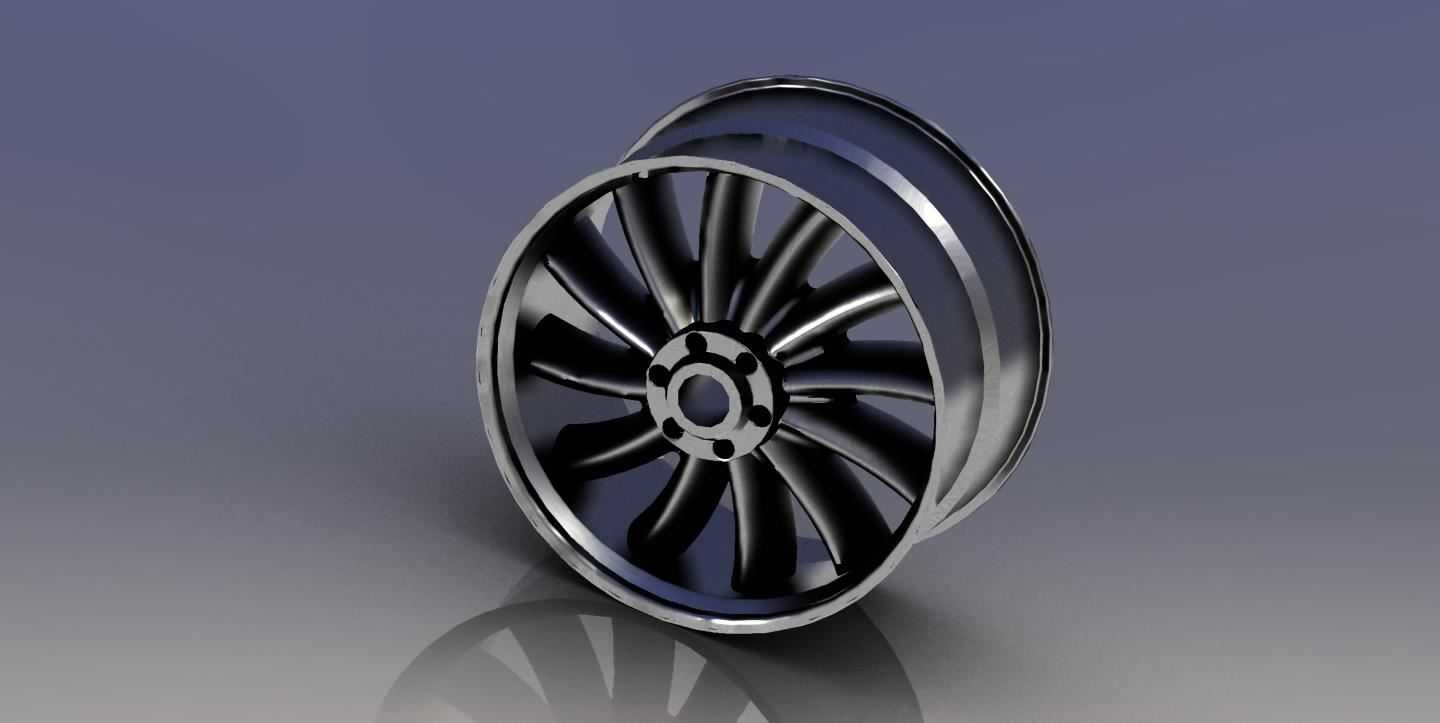

轮辋部分用旋转特征先做出基础的环形基体，再依次切出胎圈座、气门嘴孔的结构，气门嘴的安装位置要避开辐条，保证后期充气操作的空间。整体结构拼合之后，要做实体的合并检查，把所有的相交面做布尔运算合并，消除零厚度的几何错误，再对所有的锐边做倒圆角处理，尤其是辐条和轮辋、安装法兰连接的位置，大圆角过渡能分散行驶中的冲击载荷，避免应力集中导致的辐条断裂。最后给模型赋予金属材质做渲染检查，看曲面的光影过渡是否顺滑，有没有建模时留下的曲面瑕疵，同时核对整体的偏距尺寸，确保装车之后不会和刹车卡钳、翼子板发生干涉。这类轮毂日常用在普通家用乘用车上，既要承受日常铺装路面行驶的载荷，也要兼顾外观的装饰效果，建模时每一处尺寸都要和实际装车的边界条件对应，不能只追求外观好看忽略结构合理性。
